75kVA三相隔离变压器结构设计

该款三相隔离变压器额定容量75kVA，一次侧采用Wye-N接法适配208V输入电压，二次侧采用三角接法输出480V电压，外壳满足NEMA 3R防护等级要求，可同时适配室内外多种配电场景的使用需求。在工业现场的实际应用中，这类隔离变压器常部署在车间配电支路、户外临时供电点位、精密设备前端供电回路中，既可以完成不同电压等级的供电匹配，也能通过一二次侧的电气隔离切断共模干扰传导路径，为后端敏感工业设备、电动工具、生产线控制单元提供稳定的供电支撑，同时降低操作人员触碰带电回路的触电风险。

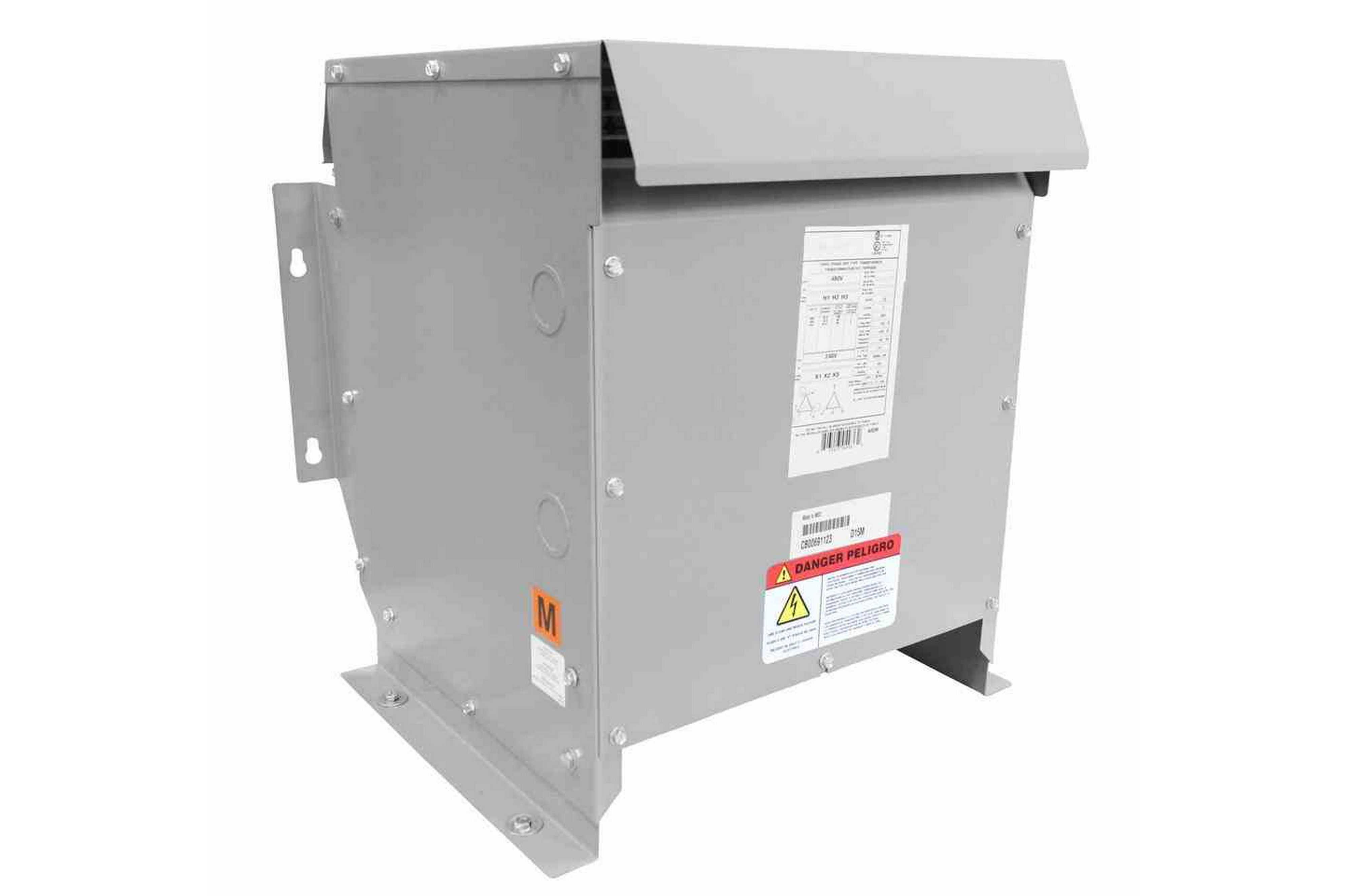

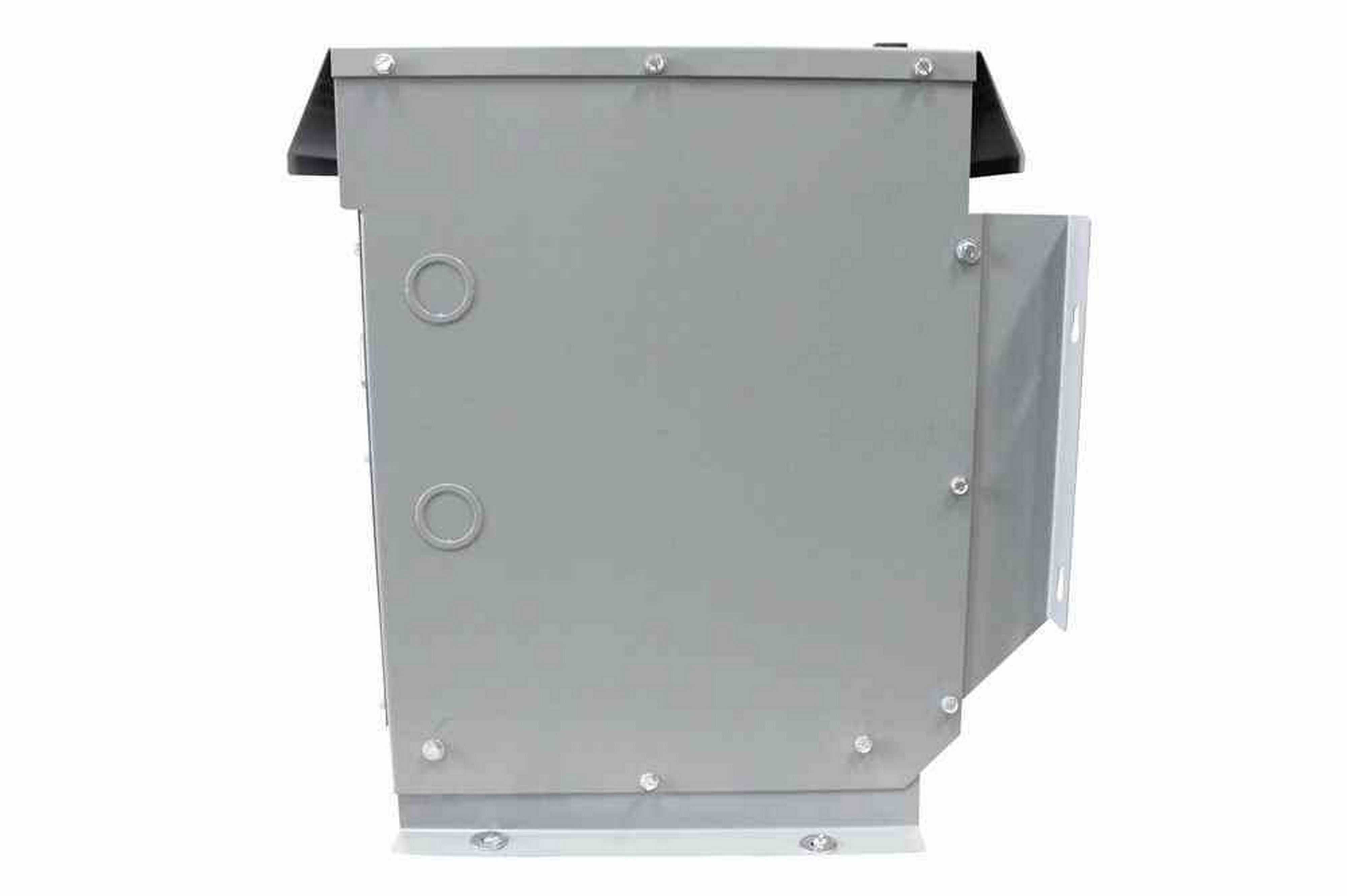

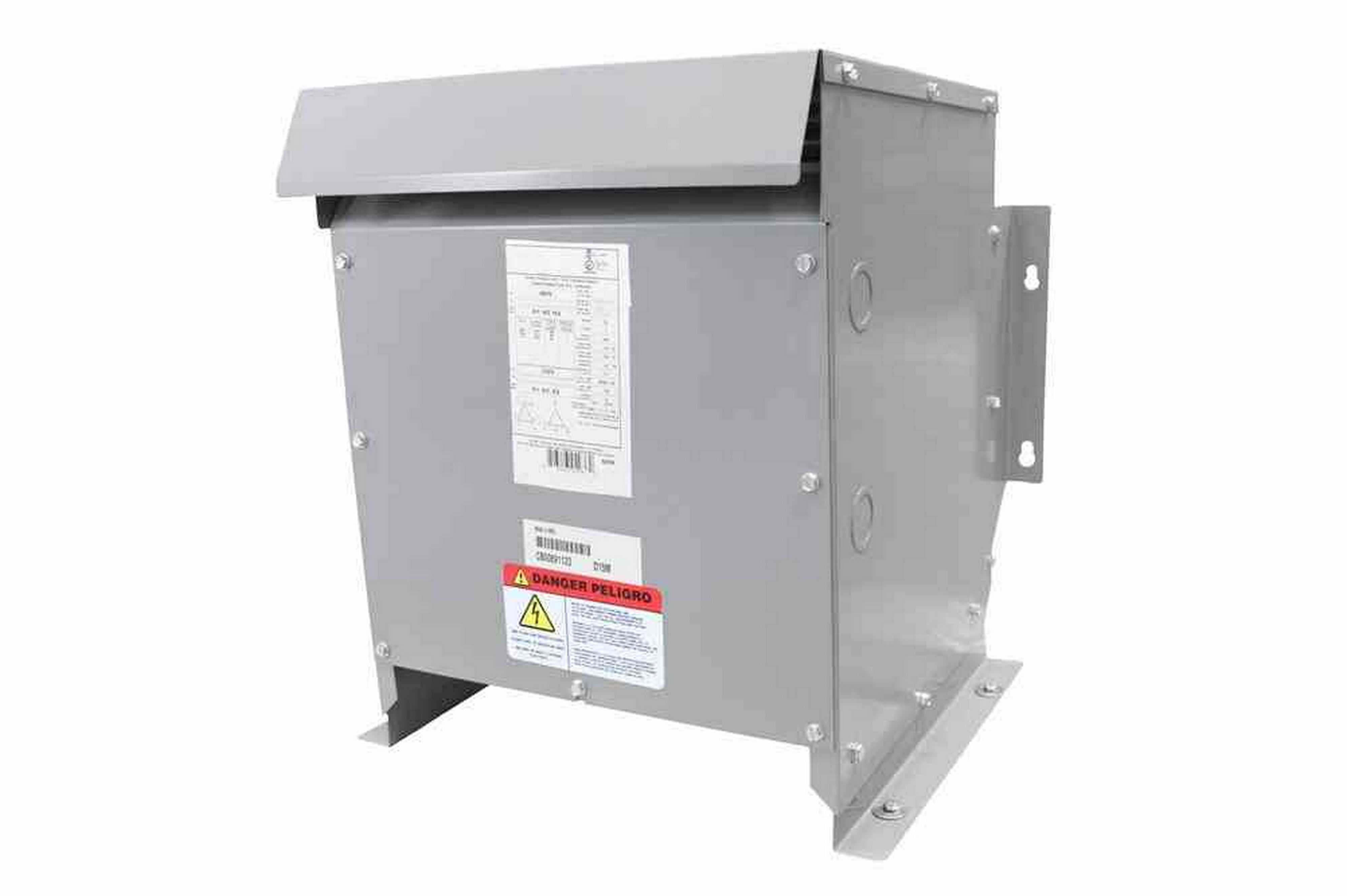

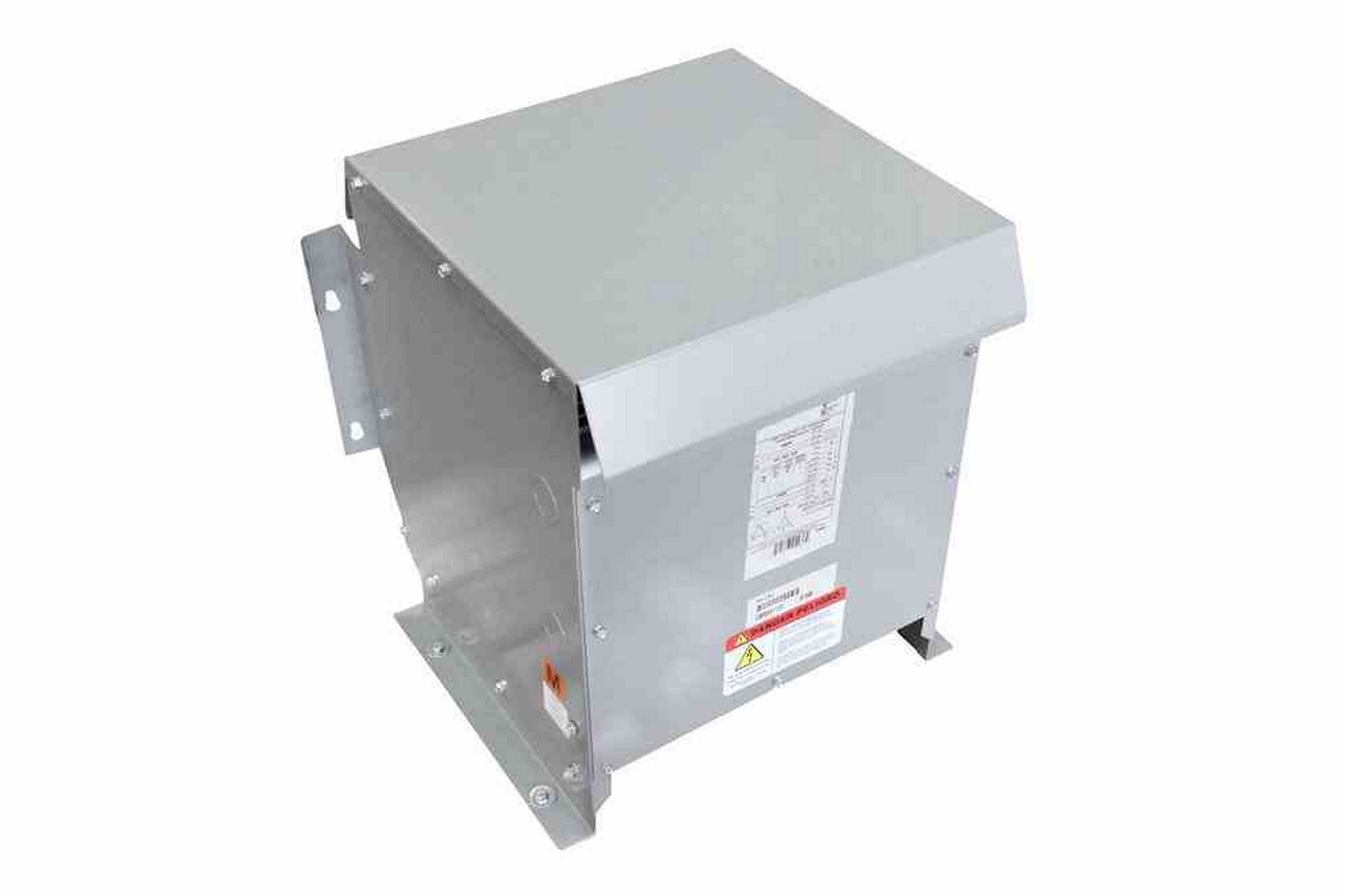

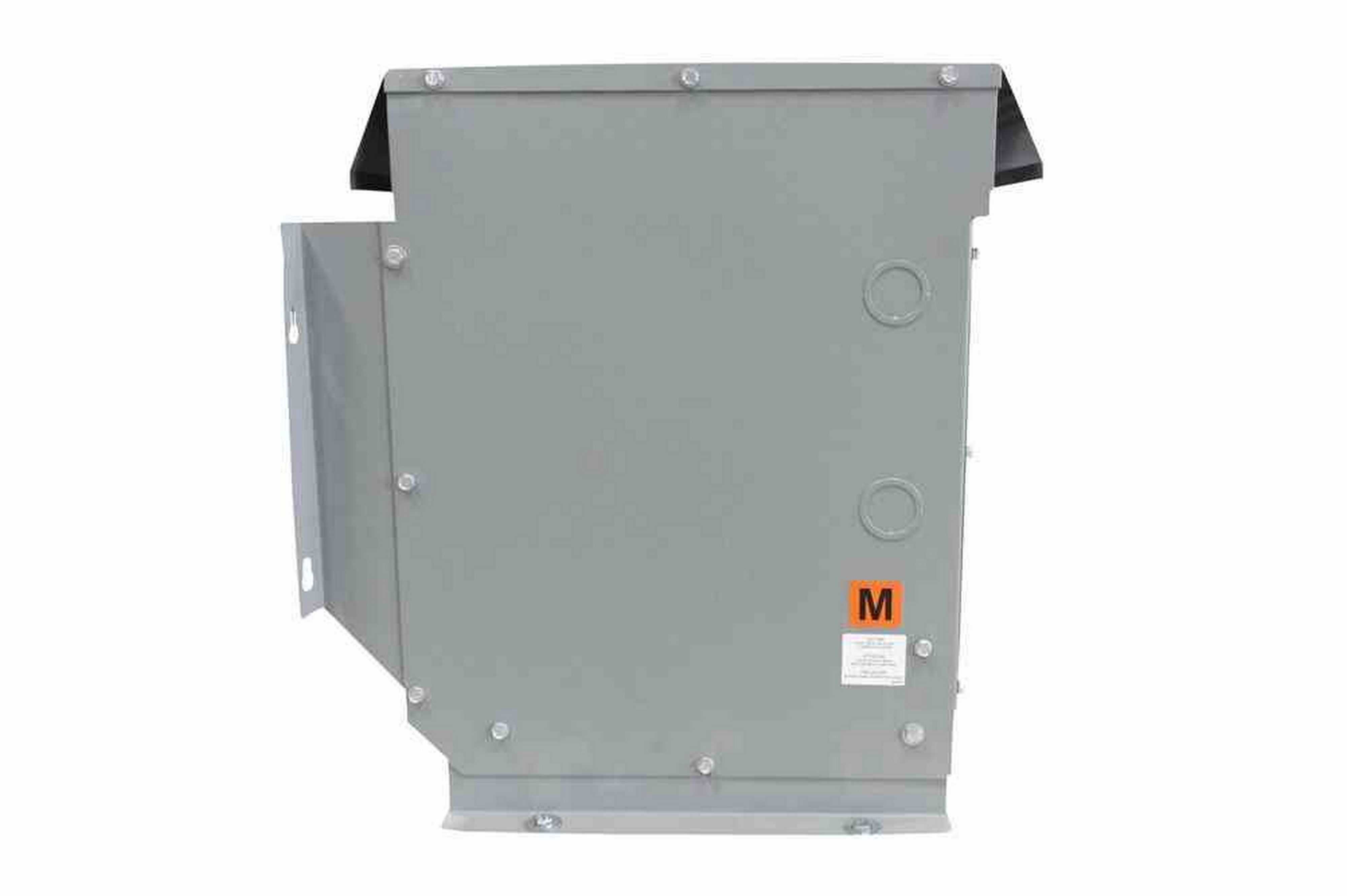

从结构设计思路来看，整机外壳采用折弯焊接的钢板结构，顶部设置外伸的防雨檐结构，配合IP24的外壳防护等级，可阻挡直径12.5mm以上的固体异物进入，同时抵御各方向的溅水侵入，满足室外露天安装的防雨防尘要求。外壳侧面预留的壁挂安装孔位与底部的落地安装支脚，支持落地式、壁挂式两种安装方式，适配不同现场的安装空间条件：在空间充裕的车间配电区可直接落地固定，在空间局促的户外设备旁可壁挂安装减少占地。偏置朝外的地板安装孔设计，让施工人员在设备外侧即可完成固定螺栓的锁紧操作，无需探入设备与墙面/地面的夹缝中作业，大幅降低现场安装的操作难度。

内部核心绕组与铁芯的设计上，采用不老化的冷轧硅钢片叠压构成铁芯磁路，叠片过程中严格控制叠片间隙以降低空载损耗，每个铁芯柱都经过绝缘涂层处理，既可以避免短路工况下的铁芯涡流过热，也能阻挡潮湿环境下的水汽侵入铁芯叠片间隙，降低长期使用后的锈蚀风险。绕组采用精密刻划的铝质绕组材料，绕组绕制过程中做动平衡校准，最大限度降低轴向力，减少设备满负载运行时的电磁振动与运行噪声。绕组绝缘系统采用H级220℃绝缘等级设计，配合150℃的温升限值，预留了充足的热冗余量，即使在夏季高温环境下满负载连续运行，也不会出现绝缘老化加速的问题，有效延长设备的整体使用寿命。

设备的散热设计依托外壳表面的自然对流散热结构，外壳侧面冲压成型的散热筋增大了与空气的接触面积，无需额外配置强制散热风扇即可满足额定负载下的散热需求，更低的热量排放意味着设备运行时无需预留过大的散热间距，可进一步压缩安装所需的空间边界。外壳正面预留的铭牌与警示标识安装位，清晰标注了设备的接线方式、额定参数、安全警示内容，方便现场运维人员快速识别设备信息，避免误操作。接线腔设置在外壳下部的独立腔体内，与内部铁芯绕组区域做物理分隔，现场接线时无需打开主腔体盖板，即可完成一二次侧线缆的接入与接地连接，既降低接线作业的操作复杂度，也避免接线过程中异物落入主腔体内部造成绝缘隐患。

在实际选型适配过程中，这类NEMA 3R防护等级的隔离变压器，可覆盖工厂配电、商业建筑供电、户外临时施工供电、工业设备电压匹配等多类场景，相比普通室内型变压器，其外壳的防溅、防异物能力可适应更复杂的现场环境，无需额外加装户外防护外箱即可直接部署，减少现场配套施工的成本与工作量。设备的整体外形结构方正，外部无突出的尖锐棱角，运输与安装过程中不易发生磕碰变形，外部的安装支脚与挂孔均做了加强折弯处理，满负载状态下的结构强度可满足长期固定的承重要求，不会出现支脚变形、挂孔开裂的问题。
