150kVA三相隔离变压器工业配电设备

在工业配电系统的设计与改造项目中，这类150kVA容量的三相隔离变压器是解决电压匹配、电气噪声干扰、供电安全隔离问题的核心配套设备，常见于老旧厂区配电升级、进口设备供电适配、精密加工车间供电改造等场景，不少从北美引进的工业设备原生供电规格为480V三角洲输入、208Y Y-N输出，和国内厂区常规配电制式存在差异，就需要这类设备完成电压制式的转换，同时实现供电侧与负载侧的电气隔离，避免不同接地系统之间的电位差干扰设备运行，也能降低前端电网浪涌、谐波对后端精密负载的冲击。

从实际使用场景来看，这款NEMA3R外壳等级的变压器可同时适配室内外安装需求，室外安装时可抵御常规雨水喷淋、粉尘侵入，不需要额外搭建专用防护配电房，在厂区户外临时工位、露天设备集群、屋顶配套设备层这类没有封闭配电空间的区域也能直接落地安装；室内安装时可直接固定在车间立柱旁、设备侧方的地面或安装支架上，不需要额外做密封防护处理，适配多尘、轻度潮湿的普通工业车间环境。设备的核心功能分为两部分，一是完成电压制式转换，将前端480V三角洲接线的输入电压转换为后端208Y Y-N的三相四线输出电压，匹配对应制式的用电设备需求；二是实现电气隔离，通过初次级绕组之间的绝缘隔离，切断供电侧与负载侧的电气直接连接，抑制电网中的共模噪声、浪涌电压传递到后端负载，同时给后端负载提供独立的接地参考点，避免不同设备之间的接地环流干扰传感器、数控系统这类敏感部件的正常运行。

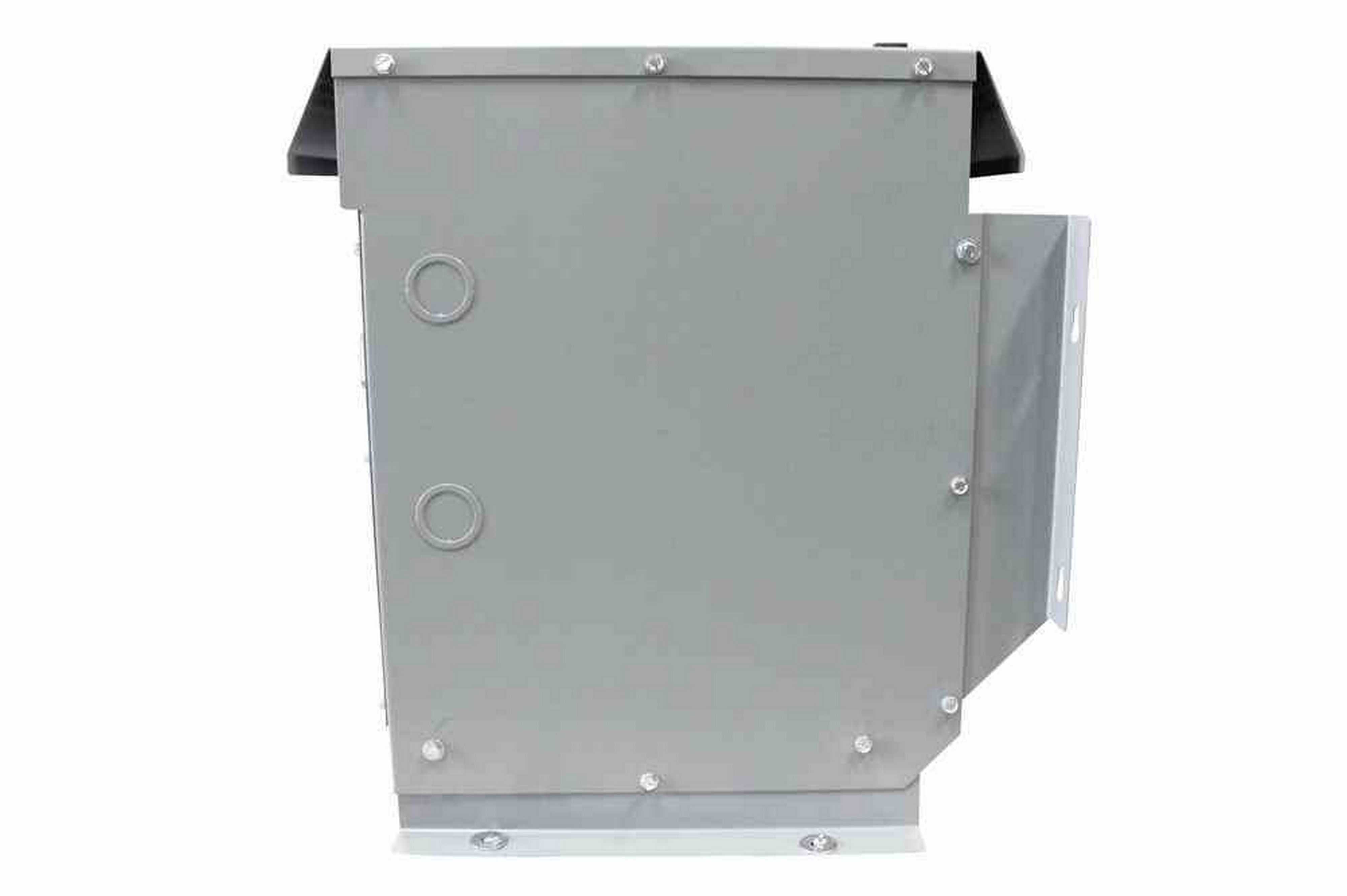

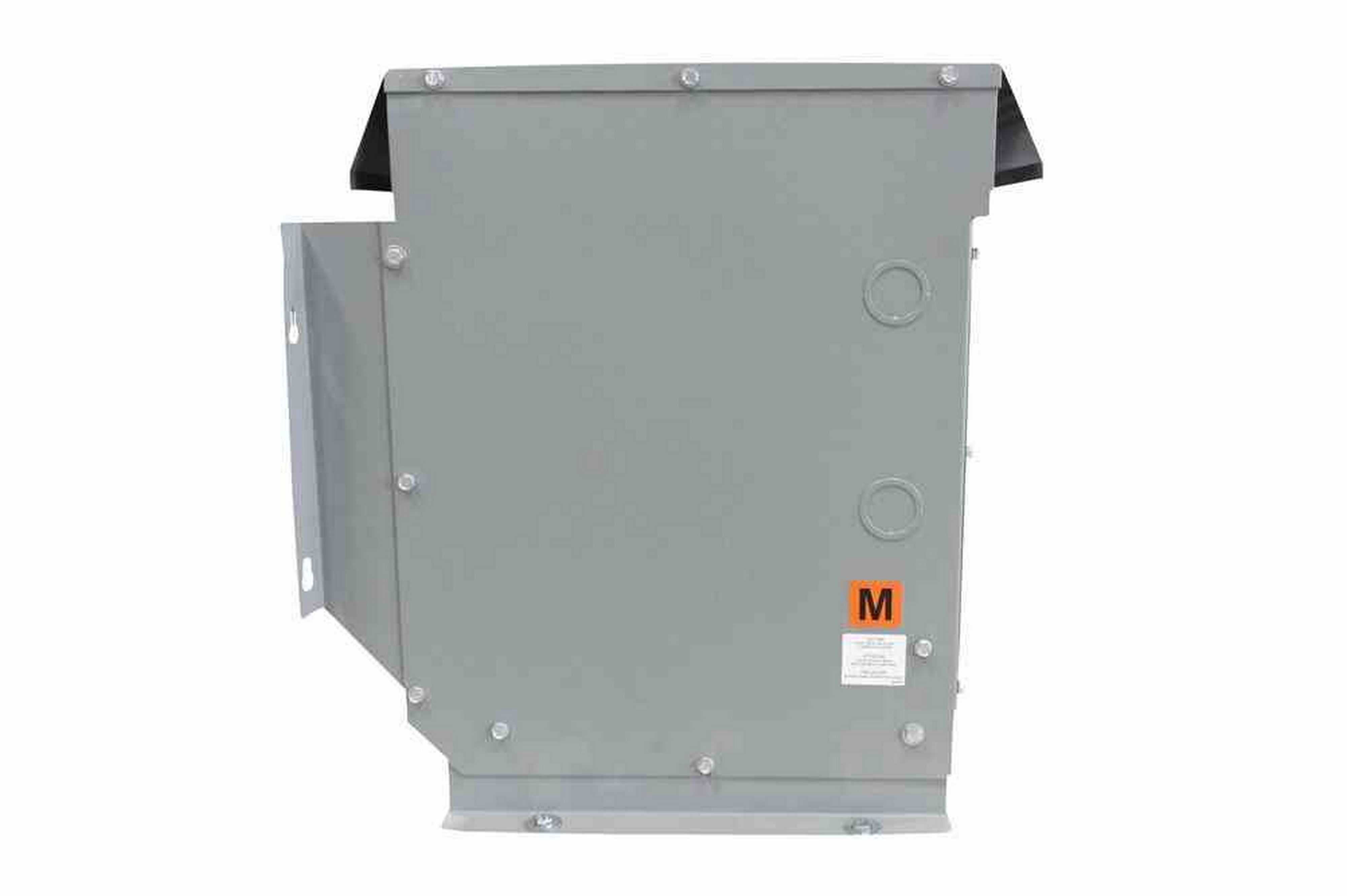

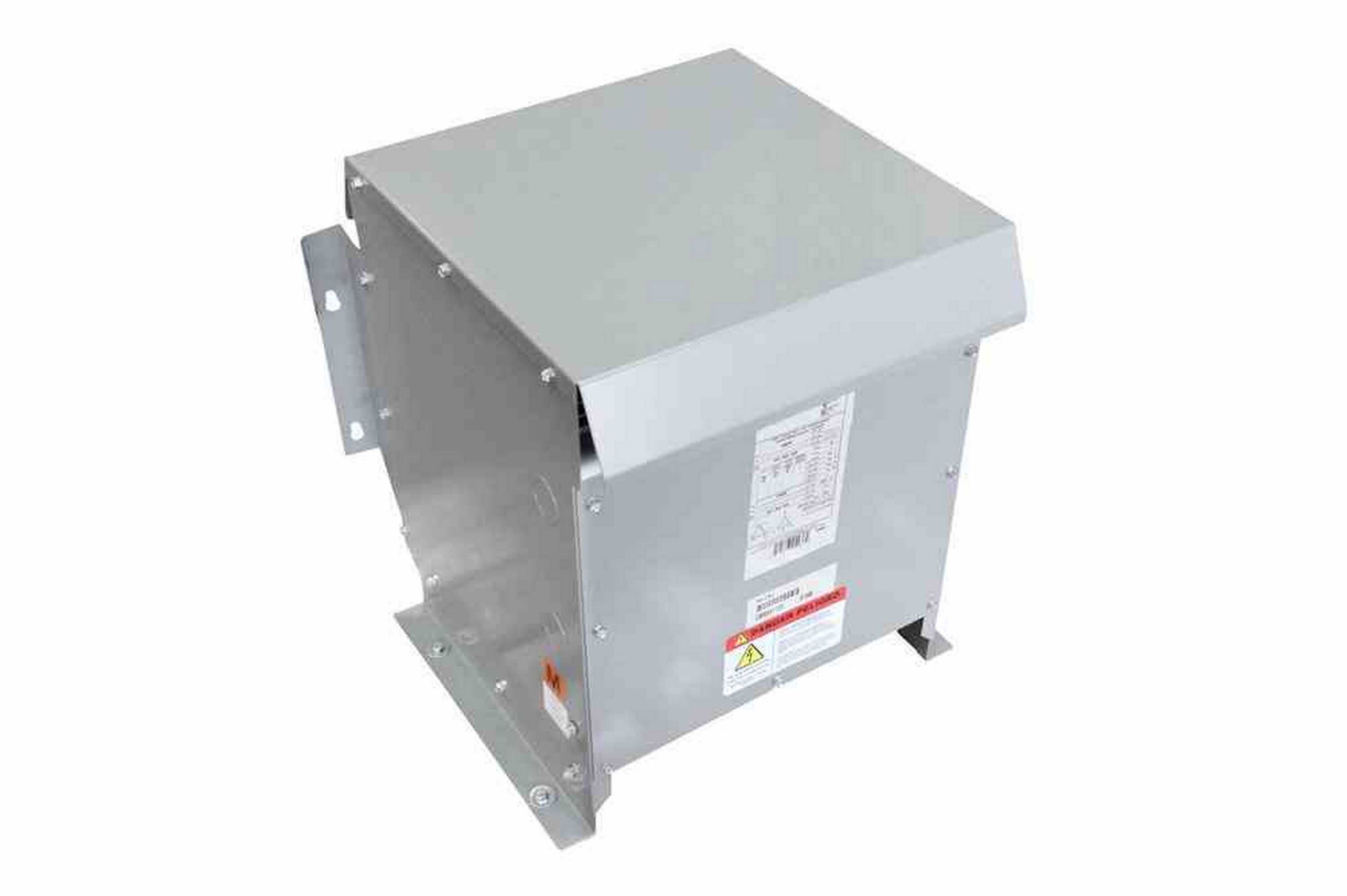

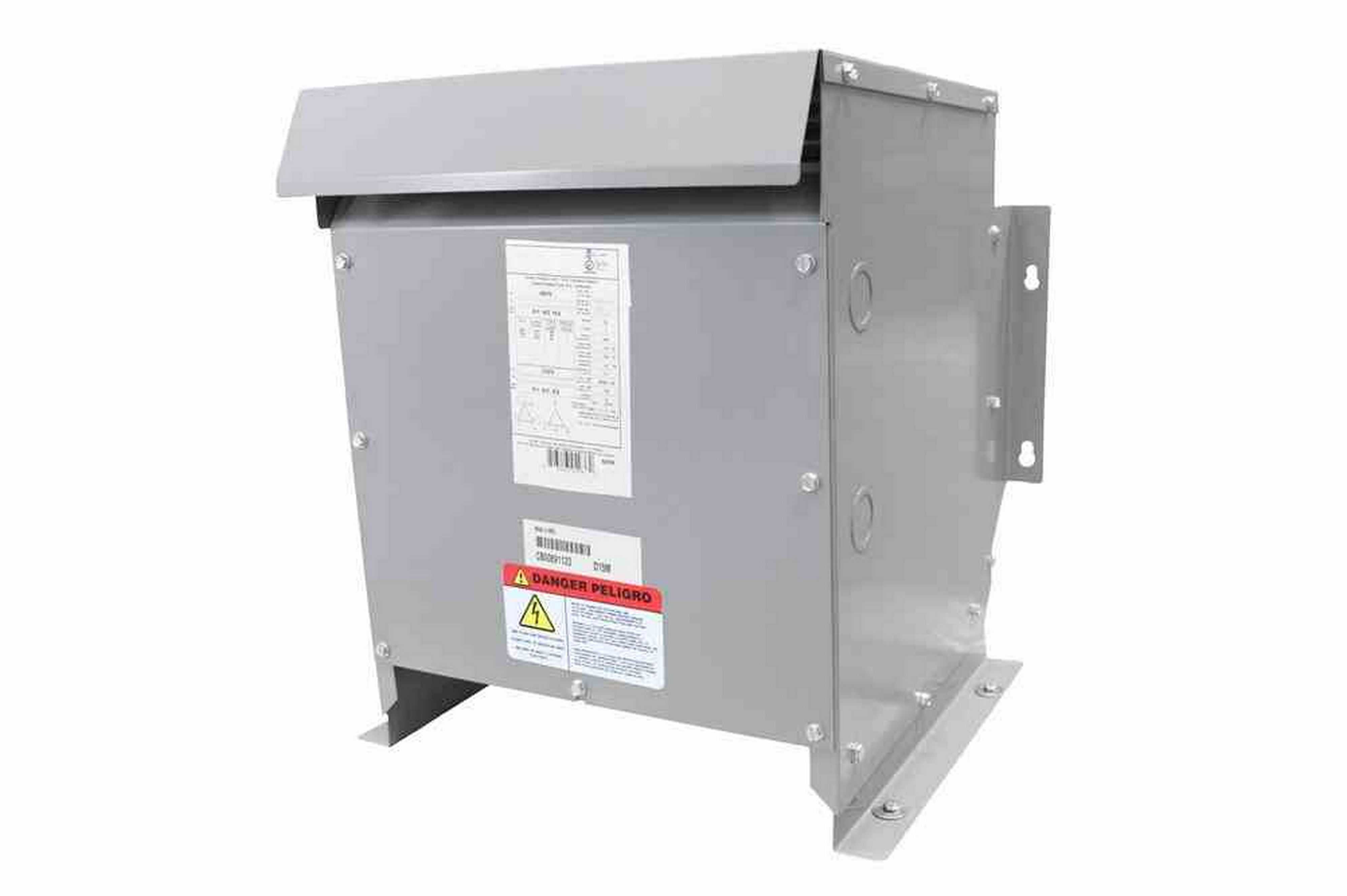

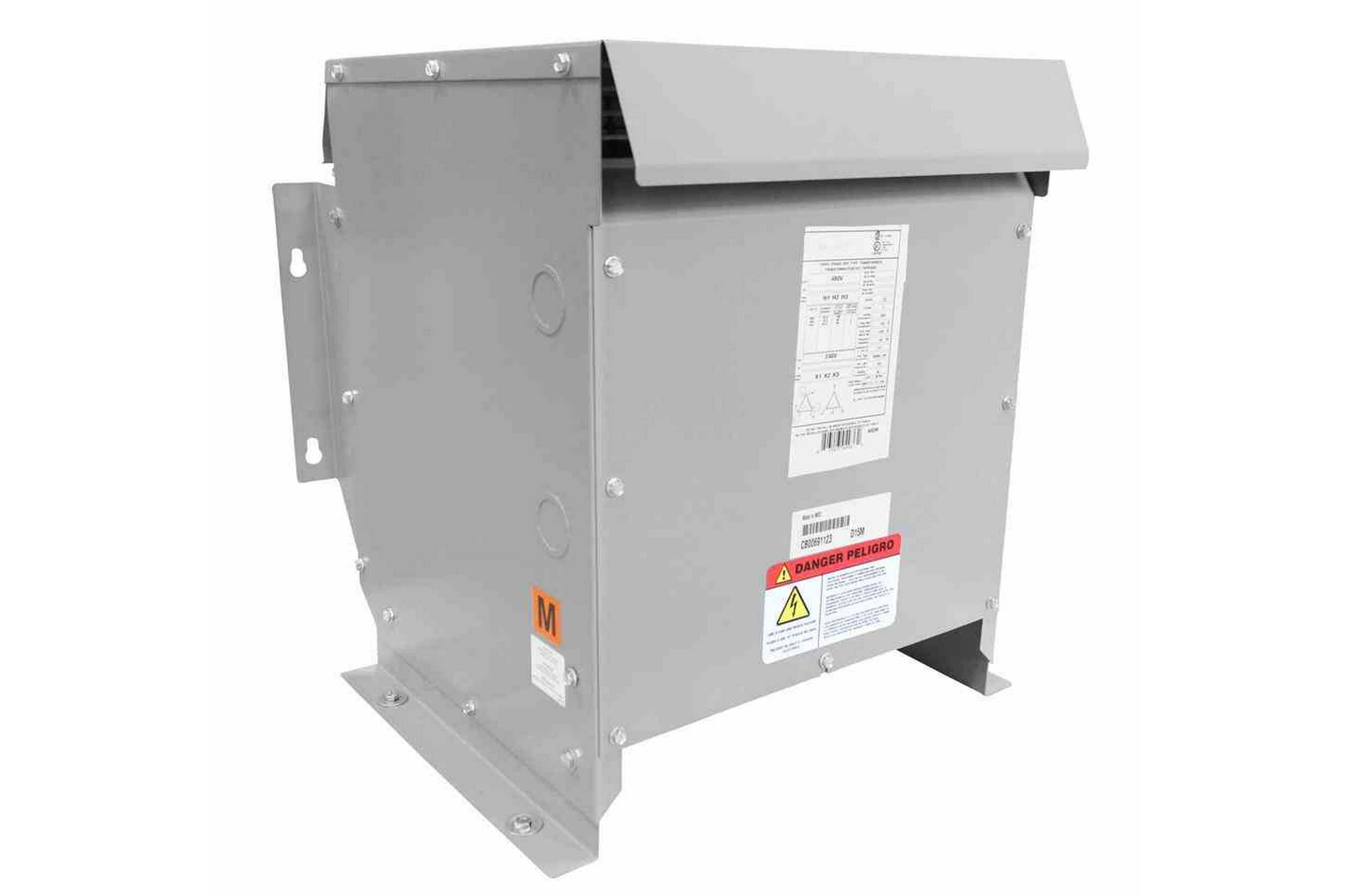

从结构设计思路来看，这款变压器的外壳采用折弯焊接的钢板结构，外部做了防锈喷涂处理，顶部带有外伸的防雨檐结构，避免雨水顺着顶部接缝渗入壳体内部，壳体侧面预留了敲落孔形式的线缆进出位，施工时可根据现场线缆走向选择对应位置开孔，不需要额外切割壳体；底部带有一体式的安装支脚，支脚上预留了长条形的安装固定孔，可适配现场基础预埋件的位置偏差，降低现场安装的对位难度。壳体侧面预留了接地端子位，可直接连接厂区保护接地网，满足电气安全规范要求。内部铁芯采用不老化的冷轧硅钢片叠压结构，叠片之间做了紧密压合处理，降低空载运行时的铁损与电磁噪声，绕组采用绝缘等级H级的绝缘材料，可承受最高220℃的绕组极限温度，正常运行时允许150℃的温升，在40℃的常规环境温度下可长期满负荷运行，不需要额外加装强制散热装置，仅靠壳体表面的自然散热结构就能满足散热需求，减少了后期运维的易损部件。绕组绕制过程中做了特殊的防潮涂层处理，即使在湿度较高的环境中也能避免绝缘性能下降，每个铁芯轴位都做了动平衡校准，降低运行时的振动与噪声，避免长期振动导致绕组连接松动。

从安装边界与尺寸适配角度看，这款变压器为立式落地安装结构，整体外形为方正的箱体结构，安装时需要在设备周边预留不小于300mm的维护空间，方便后期接线、检测、维护操作；设备底部支脚的安装孔位间距需要在做混凝土安装基础时提前匹配，基础需要做水平找平处理，避免设备安装后出现倾斜导致内部铁芯受力不均，长期运行产生额外噪声。接线时需要严格按照标识区分初次级绕组的接线位，初级侧的三角洲接线需要确认相序正确，次级侧的Y型接线需要把中性点可靠接零，同时把壳体的保护接地端子可靠连接到厂区接地网，接地电阻需要满足配电规范要求。设备的重量集中在中下部的铁芯绕组部分，吊装时需要使用壳体上预留的专用吊耳，不能直接吊接线端子、外壳薄板部位，避免吊装过程中出现壳体变形、部件损坏。

在实际选型配套时，需要核算后端所有负载的总计算容量，预留15%-20%的容量余量，避免电机类负载启动时的冲击电流导致变压器过载运行；如果后端负载中有大量变频设备、伺服驱动器这类谐波源，还需要额外核算谐波电流带来的额外温升，适当放大选型容量。这款变压器为通用型配电设备，可适配绝大多数常规工业负载的供电需求，不需要针对特定设备做定制化修改，安装完成后做简单的接线核对、绝缘测试即可投入运行，后期运行过程中仅需要定期清理表面积尘、检查接线端子紧固力矩即可，运维难度较低。
