30寸防爆落地式工业通风冷却风扇结构

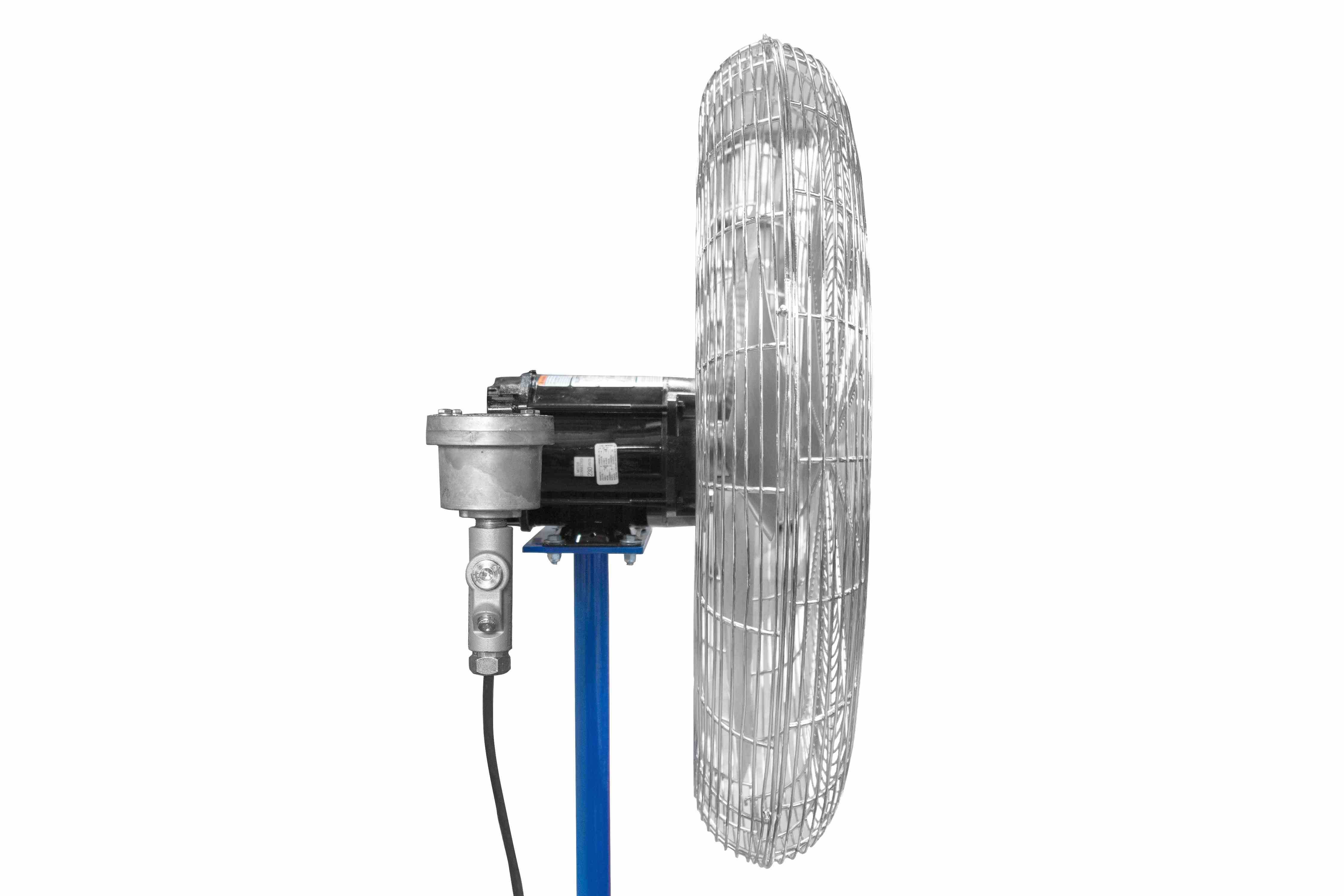

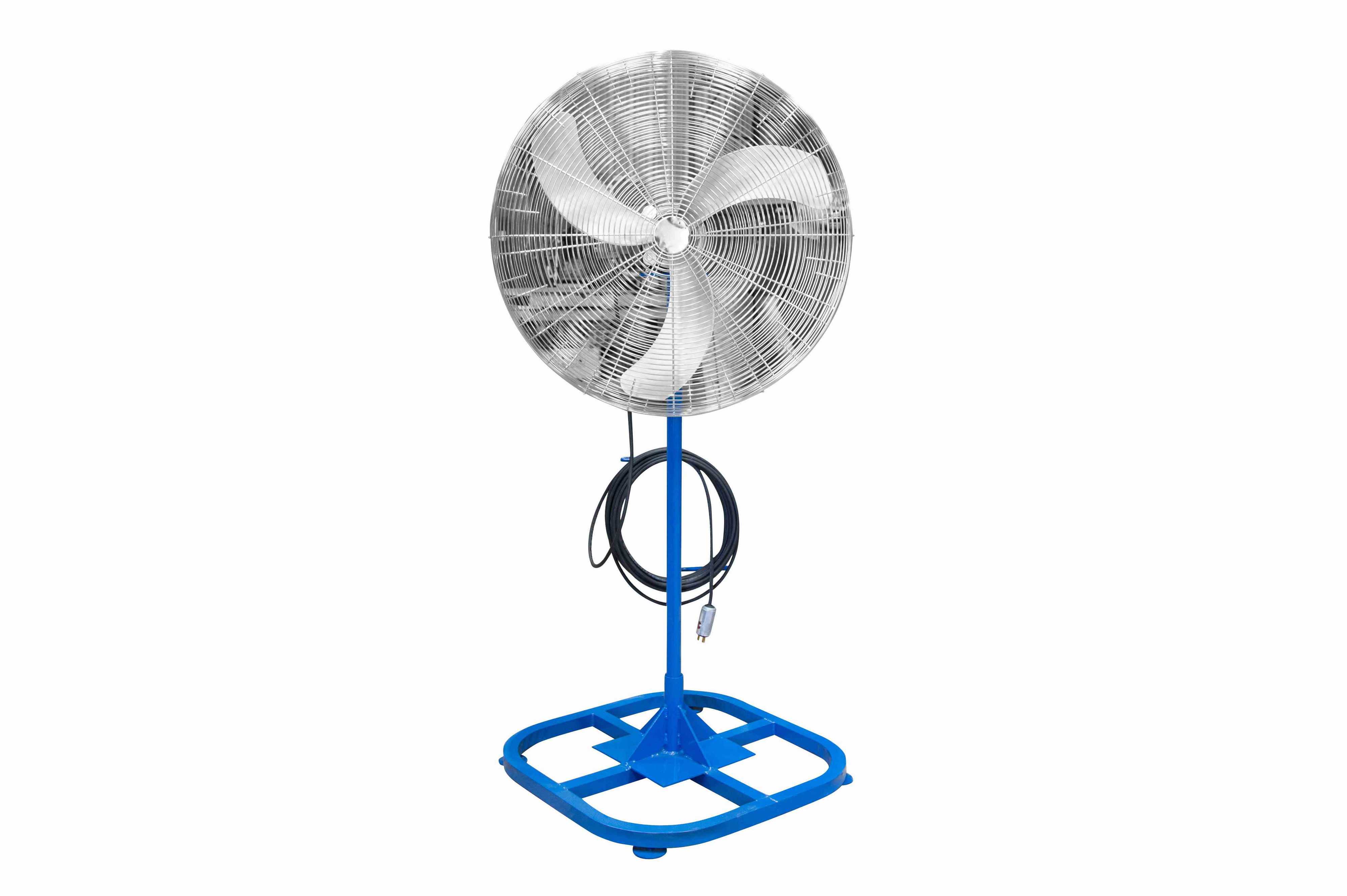

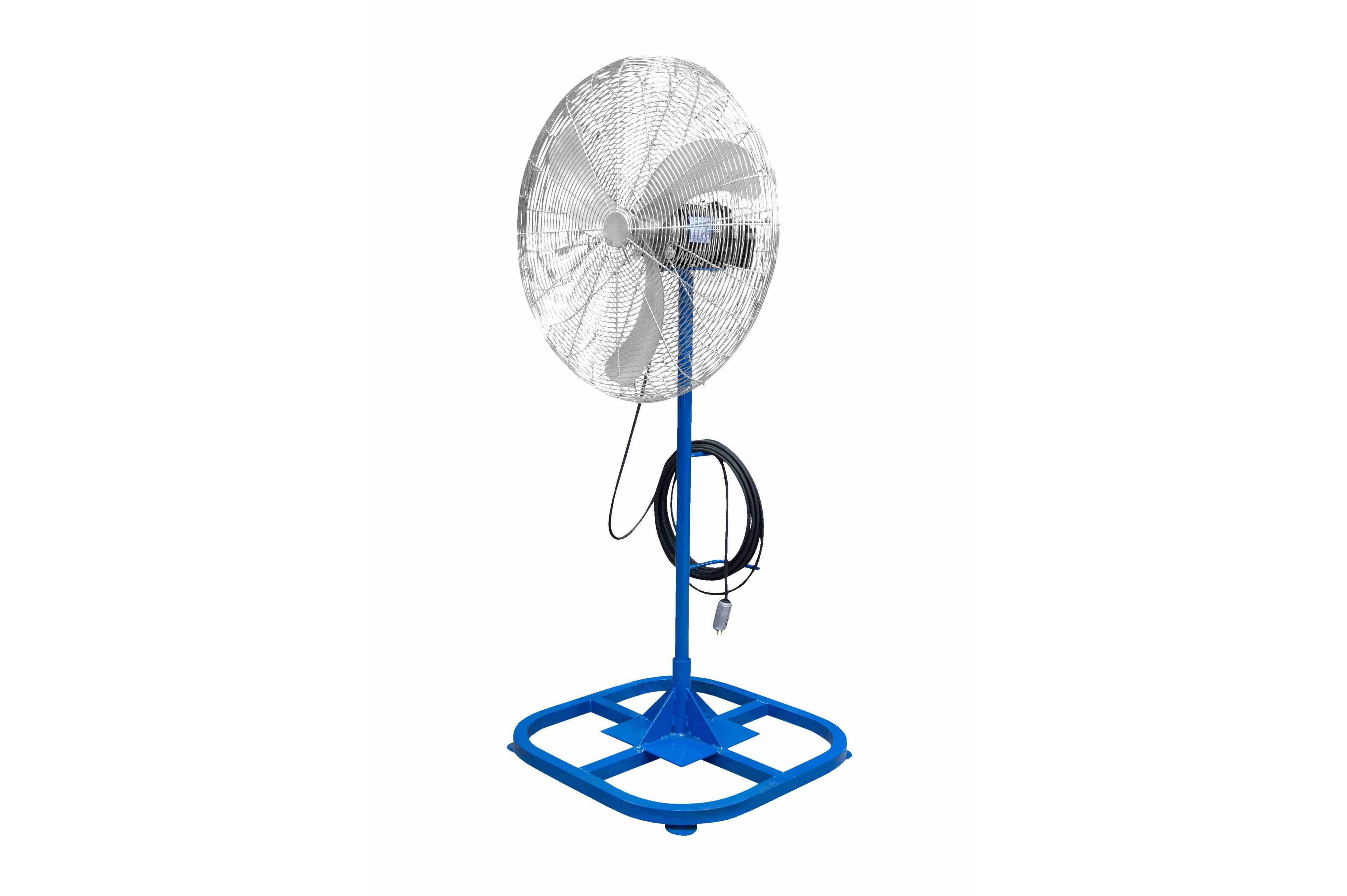

　　这款落地式防爆通风设备，核心适配存在易燃易爆蒸汽、气体或粉尘的危险作业场景，这类场景在石化仓储、喷涂车间、化工投料区、粉尘打磨工段十分常见，普通民用风扇运行中产生的电弧、叶片摩擦火花极易引燃引爆环境介质，而该设备从结构设计到配件选型全链路围绕防爆安全逻辑搭建。从实际使用需求出发，设备采用落地支架安装形式，方形底座为框架式钢结构，底部做了加宽的支撑边界，整体重心下沉，即使在车间有作业人员走动碰撞、地面存在轻微震动的工况下，也能保持稳定不倾倒，底座预留的安装孔位可配合膨胀螺栓完成地面固定，适配长期固定工位的通风冷却需求。扇头部分采用30英寸直径的金属网罩与无火花叶片设计，叶片做了动平衡校准，运行时不会和网罩产生摩擦剐蹭，

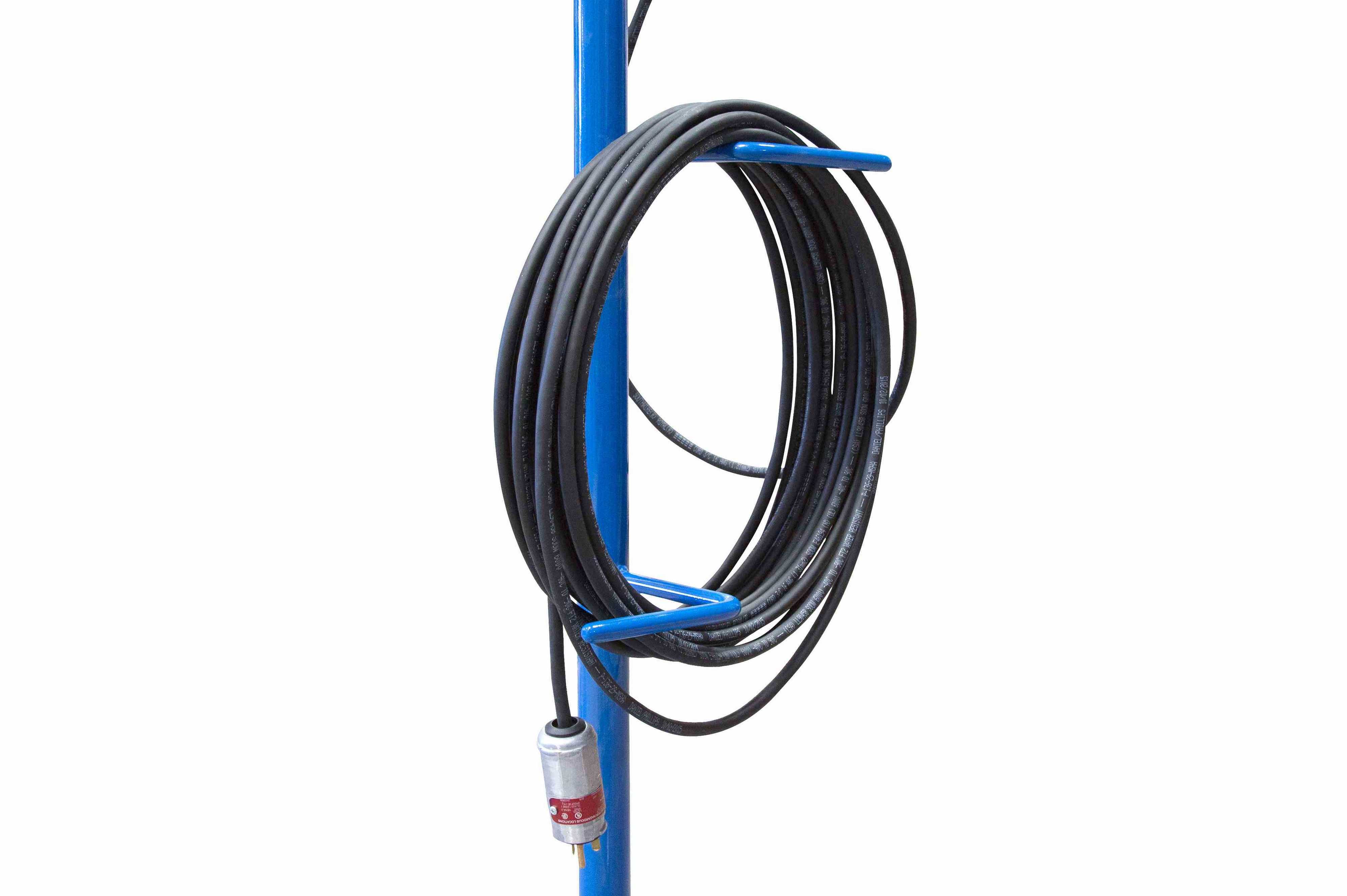

　　从根源杜绝火花产生的可能；配套的热保护模块可在电机过载、温升超阈值时自动切断供电，避免电机绕组过热引发风险，配套的1/4马力免维护电机，可在220-230V供电环境下稳定运行，运行转速可达1140RPM，单台设备的空气输送量可覆盖超过10000立方英尺的空间范围，能够为作业区域提供持续的空气流通，快速带走设备运行散发的热量、降低区域内易燃易爆介质的局部聚集浓度。设备的供电部分做了专项防爆适配，配套50英尺长度的16/3规格化学耐磨SOOW线缆，线缆外层具备耐油污、耐化学腐蚀、耐拖拽磨损的特性，适配车间地面拖拽、接触少量化工溅射物的使用场景，线缆末端配备符合IEC60309标准的3极防爆插针与套管插头，配套同规格防爆插座使用时，

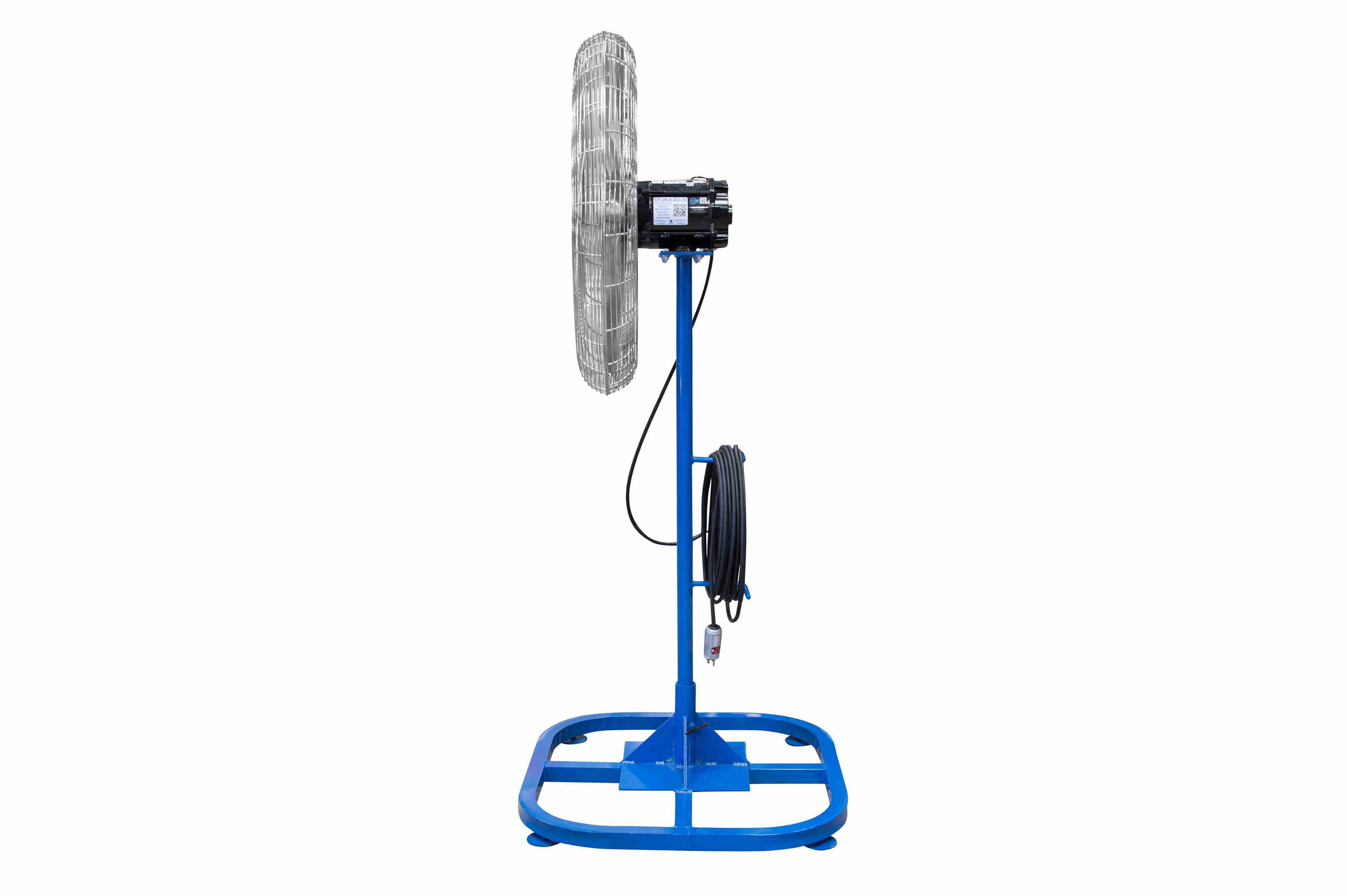

　　可保证插合部位不会产生外露电弧，接线部位的密封结构可阻挡外界粉尘、水汽进入接线腔，满足危险场所的电气防爆要求。网罩部分采用镀层钢结构制作，表面做了铅粉涂层处理，具备优秀的耐腐蚀与抗冲击性能，即使在有腐蚀性气体、少量物料飞溅的车间环境中，也能长期保持结构完整，不会出现网罩锈蚀破损、叶片外露的安全隐患。整体结构设计上，支架立杆采用加厚钢管制作，扇头连接部位可调整俯仰角度，使用时可根据冷却区域的位置调整送风方向，设备总重量约68磅，单人即可完成移位与安装调整，不需要额外的吊装辅助。在结构建模过程中，需要重点关注底座的支撑受力分布、扇头转动部位的密封结构、线缆出线口的防爆密封处理、

　　网罩的筋条间距合规性——防爆风扇的网罩筋条间距必须满足安全防护要求，防止作业人员误触运转中的叶片，同时不能过度遮挡送风路径影响通风效率；另外防爆插头的插针间距、绝缘结构尺寸需要严格对应标准件参数，保证模型装配时可与对应插座完成无干涉配合，支架立杆与底座的连接部位做了加强筋设计，可承受扇头运转时产生的持续震动，避免长期运行后连接部位出现松动变形。
