工业轴流通风散热风机结构设计

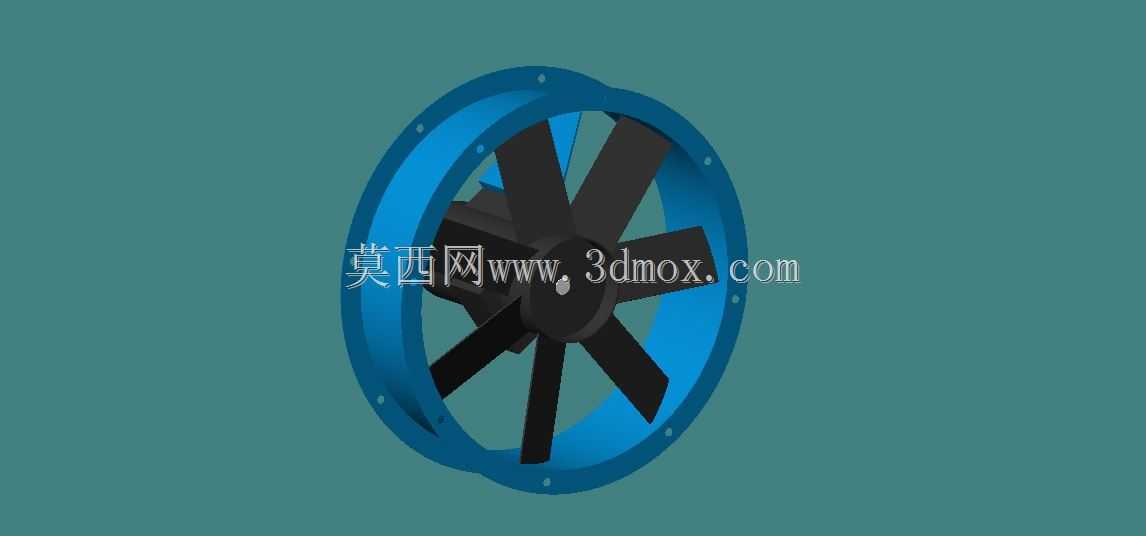

这款轴流风机的结构设计，首先要匹配工业场景里密闭空间的空气置换需求，常见于车间局部排风、设备机柜散热、管道增压送风这类工况，安装时多嵌入墙体或者设备风道接口，也可搭配防护网做岗位式送风使用。从结构拆分来看，外侧的蓝色环形风筒采用等径直筒设计，筒壁均匀分布安装孔位，孔位间距按照通用通风管道的安装标准预留，能直接对接同直径的风管法兰，不需要额外做转接件，安装边界上，风筒的轴向长度控制在适配常规墙体厚度与设备夹层的尺寸范围，径向尺寸与标准风管公称直径匹配，现场安装时不需要对原有风道做扩径或缩径改造。叶轮部分采用七叶后掠式设计，叶片的安装角度经过动平衡校核，运转时能降低气流紊流带来的振动与噪音，叶片根部与轮毂做了圆弧过渡连接，避免应力集中，提升长期运转的结构强度，轮毂中心预留电机安装位，可直接适配标准规格的异步电机转轴，不需要额外定制连接轴套。设计过程中优先考虑了运维便利性，风筒与电机支架采用可拆卸式连接结构，后期更换电机或者清理叶片积灰时，不需要整体拆卸风筒与风道的连接部位，只需要拆开支架的固定螺栓就能将叶轮与电机整体抽出。气流组织上，直筒式的风道设计能减少风阻，让气流沿轴向直线输送，相比离心式风机，相同风量下轴向安装占用的空间更小，适合狭长空间的通风布置。叶轮与风筒内壁的间隙控制在合理范围，既避免运转时叶片刮蹭筒壁，又能减少间隙漏风损失，提升送风效率。在设备配套场景中，这款风机可直接作为焊接工位的排烟风机、电控柜的散热风机、烘干设备的循环风机使用，不同工况下只需要匹配对应转速的电机，就能调整风量与风压参数，不需要改动风筒与叶轮的主体结构，零部件的通用化程度较高，能降低生产与备件储备的成本。风筒两端的翻边结构做了加厚处理，吊装或者壁挂安装时能承受整体结构的载荷，不会出现长期使用后法兰变形的问题，叶片的曲面造型按照等环量设计，沿叶根到叶尖的角度渐变，保证整个叶轮扫风面的气流速度均匀，不会出现局部风速过高或者涡流区，提升送风的覆盖范围与散热通风的均匀性。
