30寸支架式防爆工业冷却风扇结构设计

　　避免电机过热成为点火源。风叶采用无火花设计，材质选用不会在碰撞、摩擦时产生火花的特殊合金，即便风叶意外触碰护网或者异物，也不会产生足以引爆危险介质的火花，这一点和普通工业风扇的金属风叶设计有本质区别。护网部分采用粉末涂层钢材质，既具备足够的结构强度防止异物触碰风叶，涂层本身也具备耐腐蚀性，能够适应化工场景下的腐蚀性气体、高湿度环境，避免长期使用后护网锈蚀脱落引发风险。底座支架采用重型镀锌钢材质，做了加重设计，整机重量达到68磅，支架结构经过稳定性校核，在30英寸风叶高速运转时不会出现晃动、位移，安装时不需要额外做复杂的地面固定，放置在平整的硬质地面即可稳定运行，同时支架的高度可以根据工位需求调整，适配不同高度的冷却点位。在石化、化工、油气储运、粉尘加工这类存在易燃易爆介质的作业场景中，普通民用或工业风扇因电火花、叶片摩擦高温等风险完全无法使用，这类场景的局部通风冷却一直是工业安全设计里的重点环节，这款30英寸支架安装的防爆风扇，就是针对I类、II类1类危险分区的作业环境开发的定点冷却设备，核心解决危险作业区域的人员工位散热、设备局部降温、易燃易爆介质局部稀释通风的需求。从结构设计逻辑来看，这款风扇的所有设计点都围绕“降低引爆风险”展开，首先是动力单元采用1/4马力的免维护防爆电机，电机本体做了隔爆结构设计，内部即便出现电弧、火花也不会引燃外部的易燃易爆混合气体，同时电机内置热保护模块，当运行电流异常、绕组温度超过阈值时会自动切断供电，

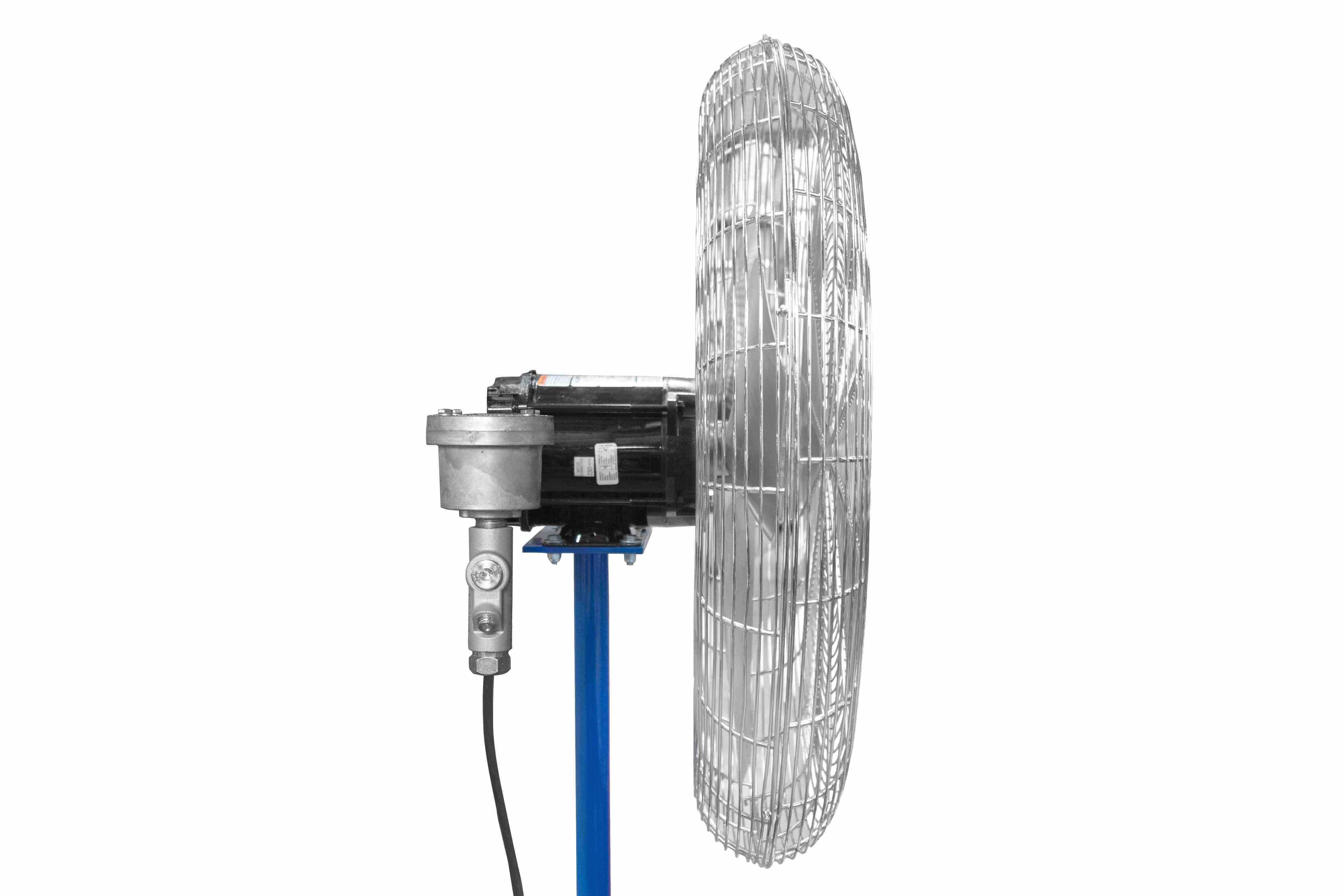

　　风叶直径为30英寸，在额定转速1140转/分的工况下，能够输出超过10000立方英尺每分钟的风量，有效覆盖半径内的作业区域，实现高效的局部冷却，相比大空间的整体防爆通风系统，这种定点式的冷却风扇能耗更低，部署更灵活，适合零散工位、临时作业点的通风冷却需求。供电部分根据使用场景做了两种电压适配，115V电压版本额定工作电流9.8安培，配套5-15或者5-20规格的防爆插头；208-230V电压版本额定工作电流4.9安培，配套6-20规格的防爆插头，所有版本都标配200英尺长的16/3规格SOOW耐化学腐蚀耐磨电缆，电缆外层的橡胶材质能够耐受油污、化学试剂的腐蚀，同时具备耐磨、抗拉伸特性，适配车间内复杂的地面拖拽场景，电缆和电机、

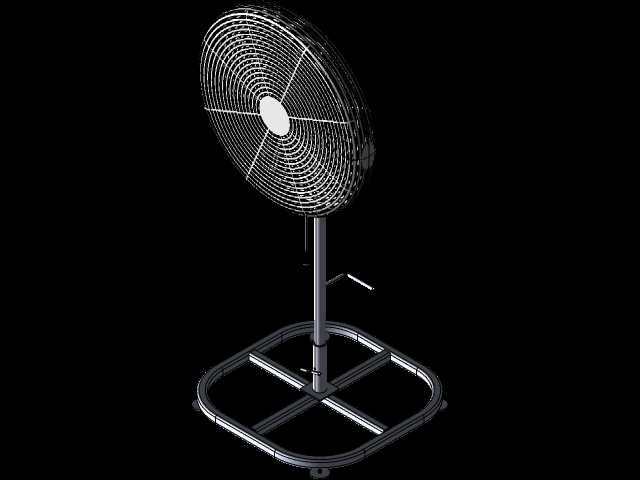

　　插头的连接位置都做了防爆线帽密封处理，避免接线位置出现火花外泄。插头部分全部采用防爆结构，能够直接和对应规格的防爆插座匹配，不同电压等级的插头做了防呆设计，避免误插导致的电机烧毁或者安全风险。这款风扇的适用环境温度范围为10℃到40℃，基本覆盖了绝大多数工业车间的室内环境温度区间，在选型适配时需要注意，首先要确认作业区域的危险分区等级是否匹配设备的防爆等级，其次要根据现场的供电电压选择对应版本的设备，同时安装位置要避开长期被水淋、被腐蚀性液体直接喷溅的区域，虽然设备具备防腐能力，但长期直接接触强腐蚀液体会缩短设备使用寿命。在三维建模层面，这款模型完整还原了风扇的风叶弧度、护网网格结构、支架的折弯与焊接结构、电机的安装位、

　　电缆出线位置以及防爆插头的外形结构，所有安装配合尺寸都和实物一致，结构设计人员在做车间布局设计、危险区域通风系统规划时，可以直接调用这个模型做布局干涉检查，也可以基于这个模型做安装支架的二次改造设计，比如针对特殊安装场景改成立式壁挂、吊装的结构，只需要调整底座支架的连接结构即可，核心的风叶、电机、护网部分不需要做改动。从实际使用反馈来看，这类防爆风扇在炼油厂的泵房、化工车间的投料工位、面粉加工厂的包装工位、油气储罐区的检修临时工位都有大量应用，相比大型的防爆通风机组，它的部署灵活性是最大的优势，不需要提前铺设固定的通风管道，接电即可使用，而且定点冷却的效果更好，能够直接给作业人员或者发热设备提供定向的风冷，在夏季高温时段的危险作业区域，是必不可少的个体防护与设备冷却配套设备。设计时也充分考虑了维护便利性，电机采用免维护轴承，不需要定期加注润滑脂，护网的固定螺丝采用标准件，日常清理风叶和护网上的积尘时，只需要拆下护网即可操作，不需要拆解电机部分，降低了现场维护的难度，也减少了维护过程中破坏防爆结构的风险。
