30寸支架式防爆工业冷却风扇结构

　　在石化、油气储运、粉尘加工这类存在易燃易爆介质的作业场景里，普通民用或工业风扇的电火花、叶片摩擦高温很容易成为引爆源，这类场所的通风冷却设备必须满足对应防爆等级要求，这款30英寸支架式防爆风扇就是针对I类、II类1类危险环境开发的点位式冷却通风设备。

　　从实际使用场景来看，这类风扇不需要搭建复杂的通风管路，依靠底座支架可直接放置在作业区域旁，针对焊接工位、油品分装台、粉料投料口这类局部产热、易积聚挥发气体的点位做定向送风，既可以吹散局部积聚的易燃易爆混合气体，降低介质浓度至爆炸下限以下，也能为高温作业岗位的操作人员提供岗位送风，改善局部作业环境的热舒适度，避免高温环境下作业人员出现中暑、注意力下降等问题。

　　设备的功能设计完全围绕防爆安全核心展开，首先是动力单元采用1/4马力的防爆专用电机，电机本体满足OSHA相关防爆标准，绕组、接线端都做了隔爆处理，即使内部出现电弧火花也不会引燃外部的易燃易爆介质；叶片采用无火花铝质材料制作，即使运行中出现叶片变形碰擦护网的极端情况，也不会产生摩擦火花，从源头上消除点火源风险。电机自带热保护模块，当出现过载、进风堵塞导致电机温升过高时，会自动切断电源，避免电机过热引燃周边介质，同时电机采用免维护结构，不需要定期加注润滑脂，减少危险区域内的设备维护作业频次，降低人员在危险环境的暴露时长。

　　送风性能上，这款风扇直径为30英寸，额定工况下风量超过10000立方英尺每分钟，可覆盖较大的局部冷却范围，额定转速为1140RPM，送风距离足以满足多数车间内点位冷却的需求，不会因为送风距离不足导致冷却效果打折扣。设备的适用环境温度范围为10℃至40℃，覆盖了绝大多数工业厂房内的常规作业温度区间，不会因为环境温度过高或过低出现性能衰减。

　　结构设计上，护网采用粉末涂层钢制结构，粉末涂层本身具备耐腐蚀性，在存在腐蚀性挥发气体、高湿度的作业环境里也不会轻易出现锈蚀破损，避免护网失效后叶片外露引发安全事故；底座采用重型镀锌钢材质，自重达到68磅，足够的自重可以保证风扇运行时的稳定性，即使车间内存在一定的设备振动、人员误碰，也不容易出现倾倒问题，底座支架的角度调节结构可以调整送风俯仰角度，适配不同高度的送风需求，不需要额外垫高或者调整安装位置。

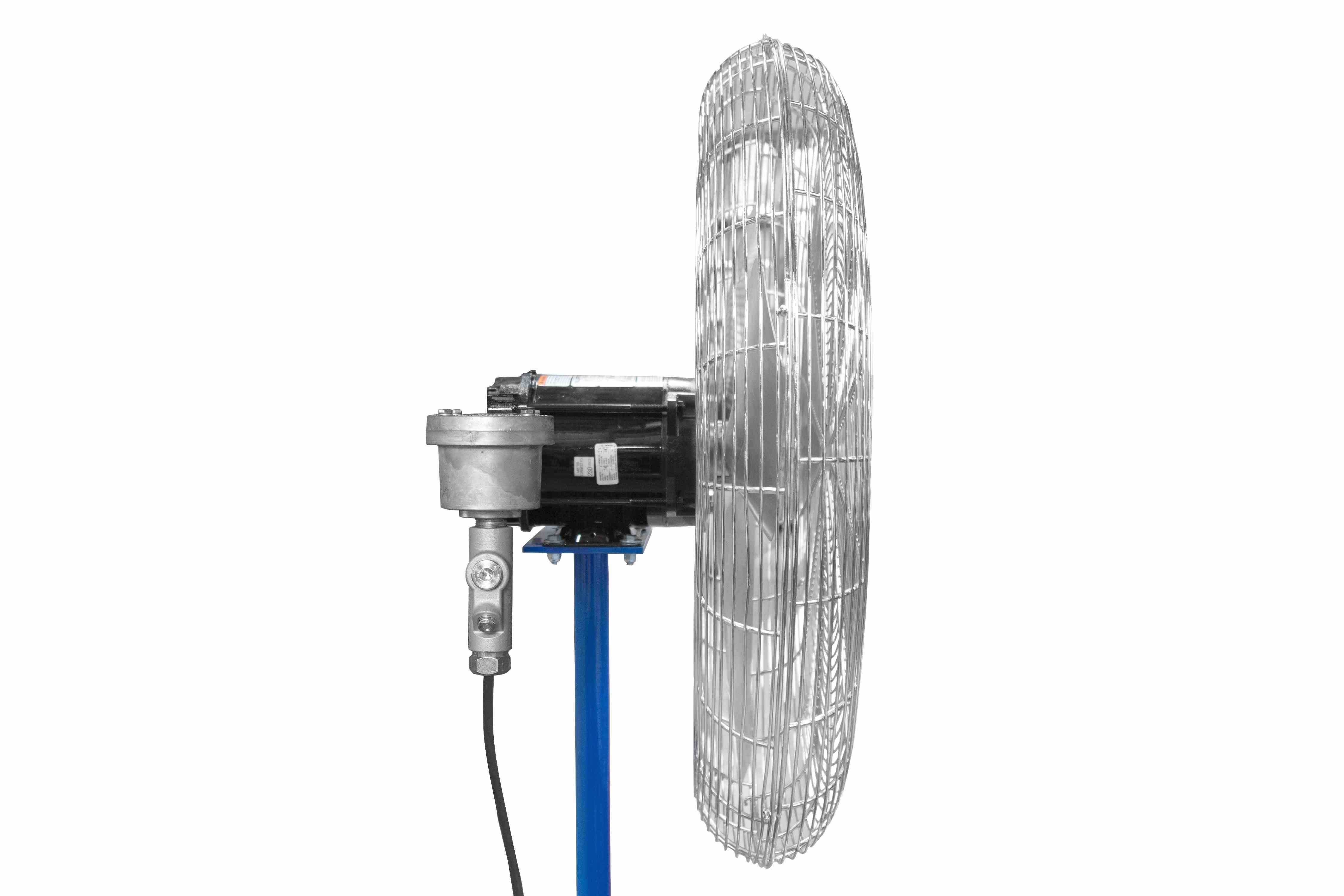

　　供电部分配套100英尺长的16/3规格SOOW耐磨耐化学腐蚀电缆，电缆本身耐油、耐酸碱腐蚀，适合车间地面拖拽使用，不会因为地面的油污、碎屑磨损电缆绝缘层引发漏电、短路风险；电缆末端配套对应电压等级的防爆插头，115V电压版本适配5-15或5-20规格的防爆插座，208-230V电压版本适配6-20规格的防爆插座，插头和插座配合后可以实现隔爆要求，插拔过程中产生的电弧不会外泄到危险环境中，安装时只需要将风扇放置在预定点位，将防爆插头插入对应等级的防爆插座即可投入使用，不需要复杂的布线接线作业，设备移位也非常方便，适合需要临时调整通风点位的作业场景。

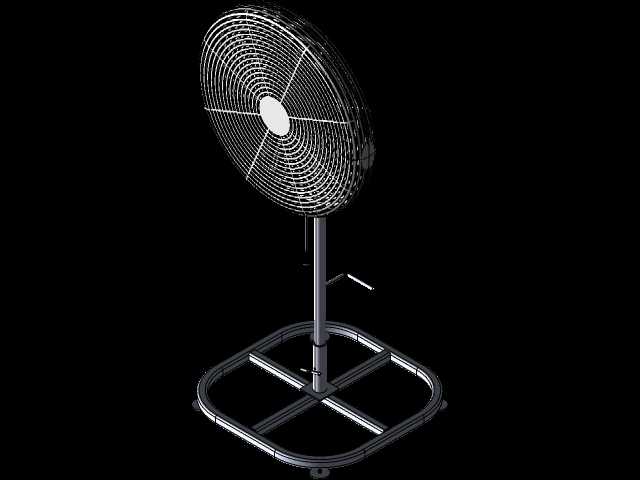

　　在三维建模过程中，需要重点还原几个核心结构的尺寸边界：首先是底座的安装占地尺寸，重型镀锌钢底座的支撑跨度直接决定了设备的放置空间需求，建模时要保证底座支脚的跨度符合实际稳定要求，避免模型出现重心过高、支撑范围不足的结构问题；其次是护网的防护间隙，防爆风扇的护网间隙必须满足安全防护要求，不能出现过大的间隙导致人员肢体可以触碰内部旋转叶片；另外是电缆接口的隔爆结构尺寸，电机接线盒和电缆引入装置的隔爆面长度、间隙都要符合防爆标准的要求，建模时不能随意简化这部分结构，否则会导致模型不符合实际防爆设备的结构规范。俯仰调节机构的转动限位结构也需要准确还原，保证风扇的送风角度调节范围符合实际产品的设计，不会出现调节角度过大导致风扇重心失稳的问题。

　　从设备选型的角度来看，这类防爆风扇不需要复杂的安装基础，移动灵活，非常适合固定通风系统覆盖不到的临时作业点位、或者局部产热产气的固定工位做局部通风冷却，相比整体通风系统，点位式防爆风扇的投入成本更低，通风冷却的针对性更强，在中小规模的危险作业场所里应用非常广泛。建模时还要注意叶片的翼型角度，叶片的安装角直接决定了风扇的送风效率和运行噪声，准确还原叶片角度才能保证模型的气动性能和实际产品一致，避免出现模型风量大打折扣的问题。电机外壳的散热筋结构也需要准确建模，防爆电机的散热筋是保证电机温升在允许范围内的重要结构，随意简化散热筋会导致模型的散热能力不符合实际设计，影响对电机运行工况的判断。
