30英寸底座式防爆工业风扇结构设计

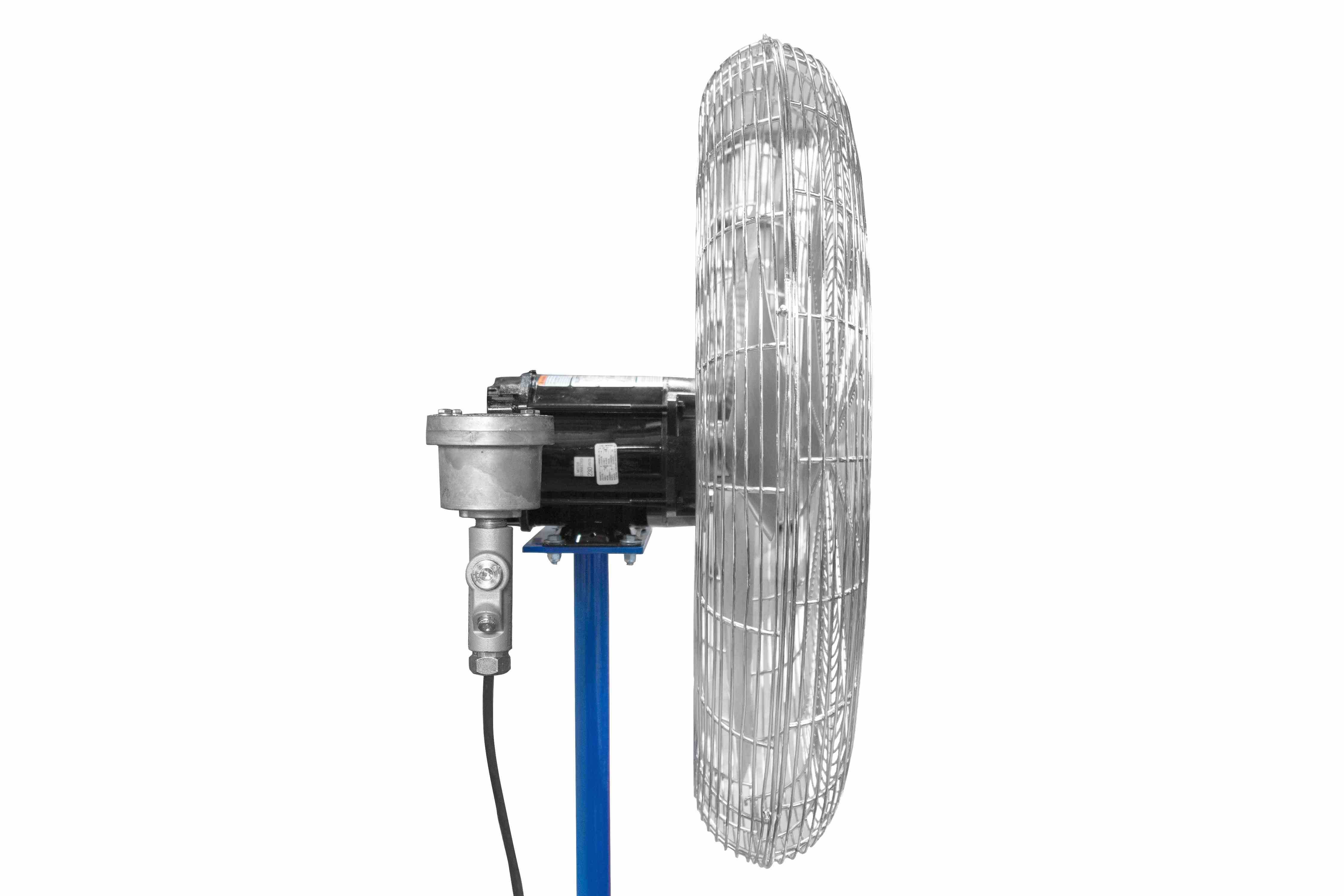

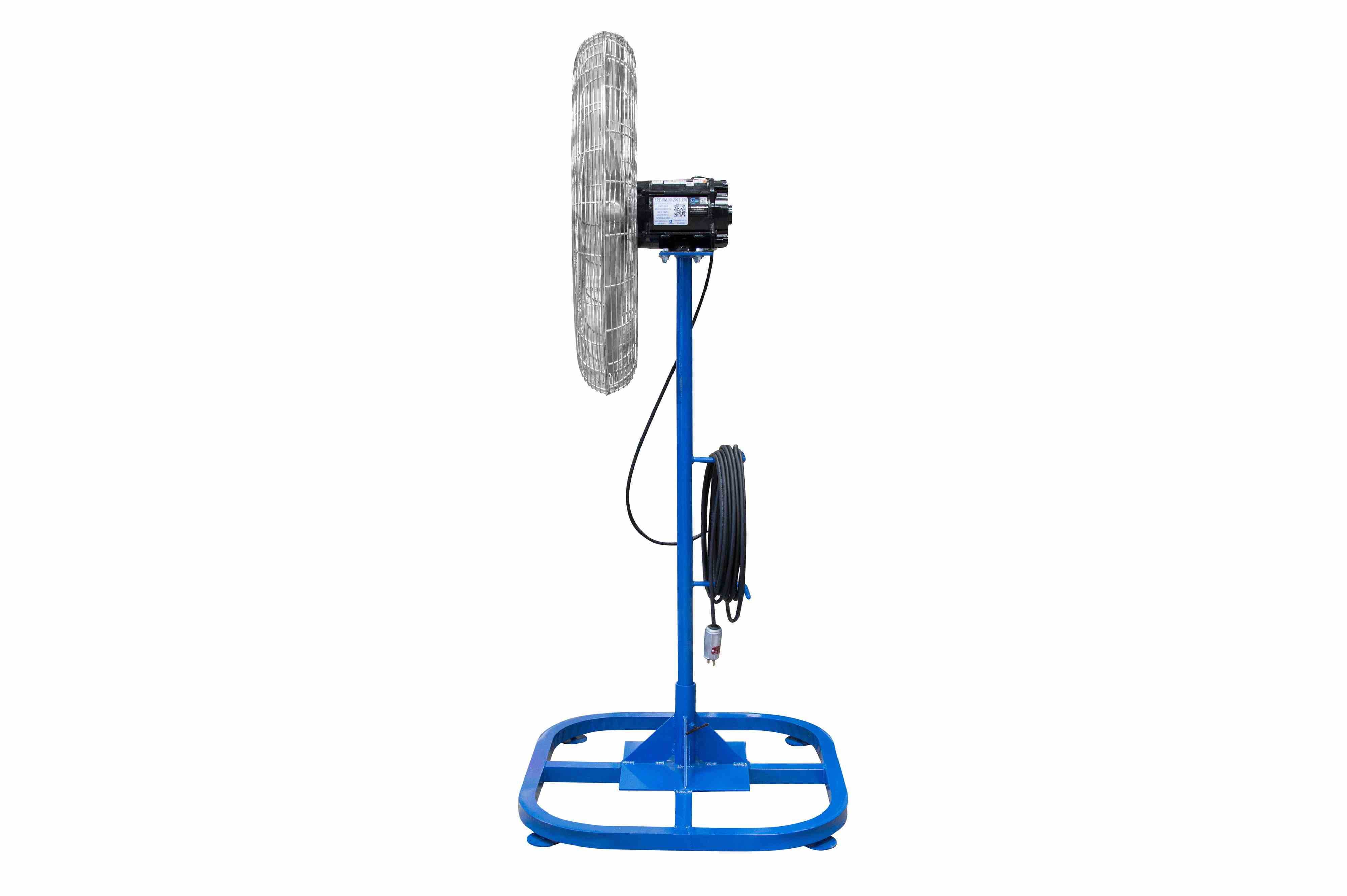

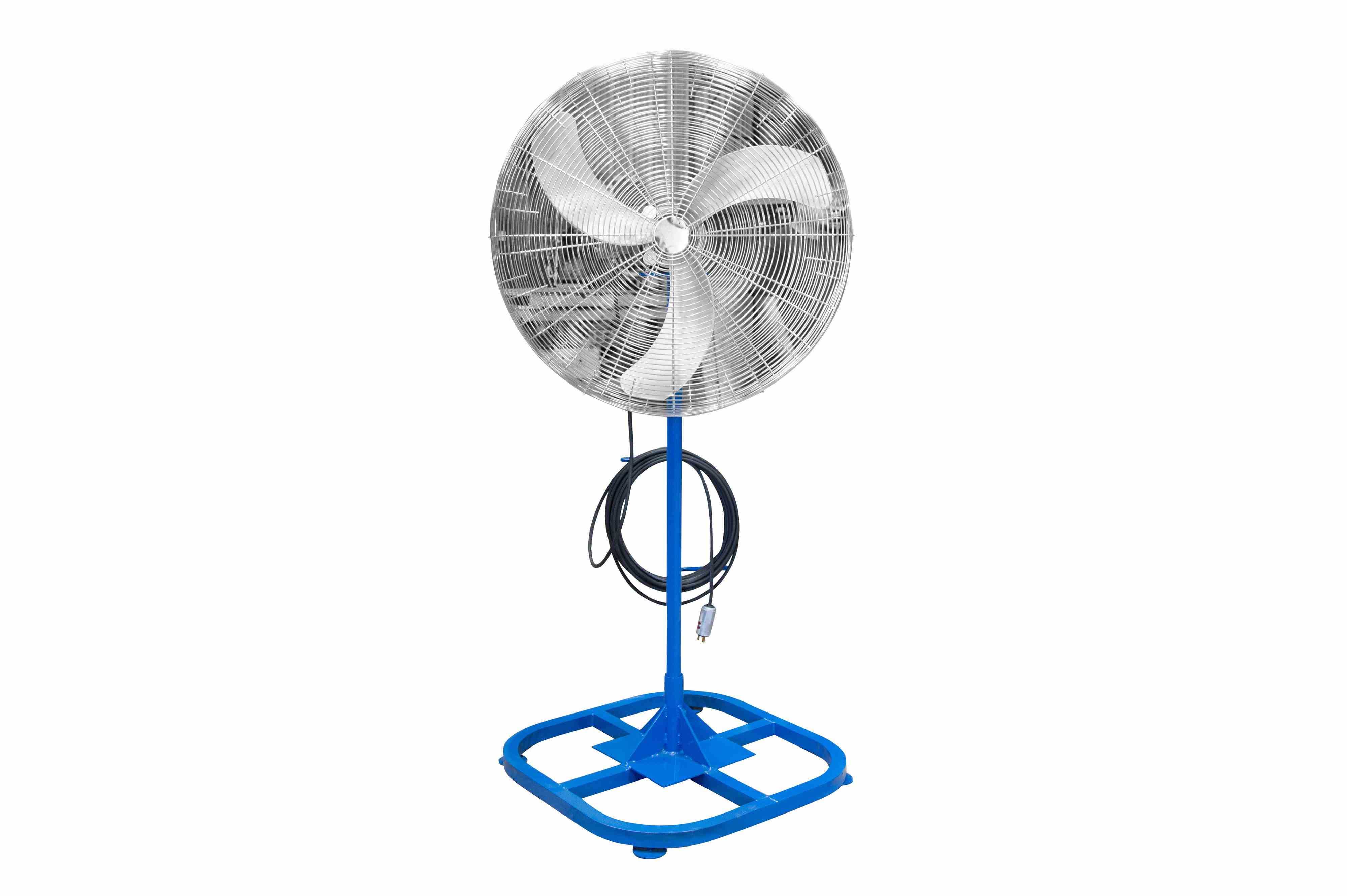

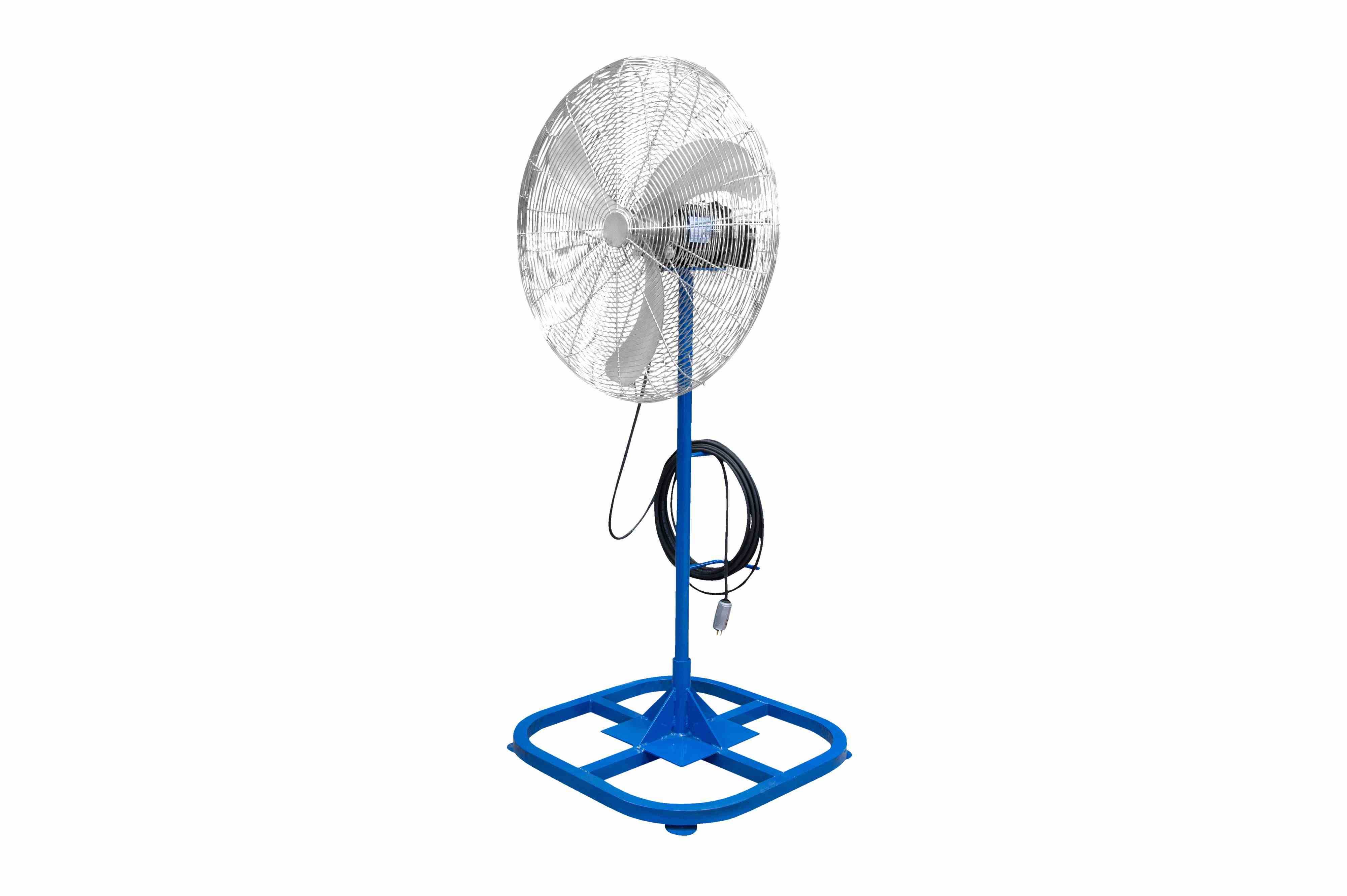

　　在石化、化工、油气储运这类存在易燃易爆气体或粉尘的作业场景中，常规民用风扇的电火花、叶片摩擦火花极易成为引爆源，这类场所的局部通风降温一直是设备选型的难点，这款30英寸底座安装式防爆风扇，正是针对这类危险作业环境的局部冷却需求开发的专用通风设备。从结构设计逻辑来看，这款风扇的核心设计优先级是防爆安全，其次才是通风效率与安装便捷性。首先是风叶部分，采用无火花铝质叶片，从根源上避免叶片高速旋转时与护罩碰撞、或者吸入硬质杂质摩擦产生火花的风险，这也是I类、II类1类危险场所通风设备的强制要求——在存在易爆蒸汽、气体、粉尘的环境中，任何可能产生点火源的结构都必须做无火花处理。护罩采用粉末涂层钢材质，既具备足够的结构强度，避免外力撞击损坏风叶，同时涂层本身具备耐腐蚀性，能够在化工车间这类存在腐蚀性气体的环境中长期使用，不会因为锈蚀产生结构脱落或者摩擦火花。底座采用重型镀锌钢方形支架结构，这种十字交叉的方形底座设计，首先是保证了设备的放置稳定性，风扇整机重量达68磅，加上1140RPM的高转速运行，低重心、大支撑面的底座可以避免设备运行时产生晃动甚至倾倒，镀锌处理则让底座在潮湿、有腐蚀介质的地面环境中具备足够的防锈能力，延长设备使用寿命。动力部分采用1/4HP免维护电机，电机本身做了热保护设计，避免电机过载过热产生高温风险——危险场所的设备表面温度不能超过对应危险介质的引燃温度，这款风扇的额定适用环境温度范围为10℃至40℃，

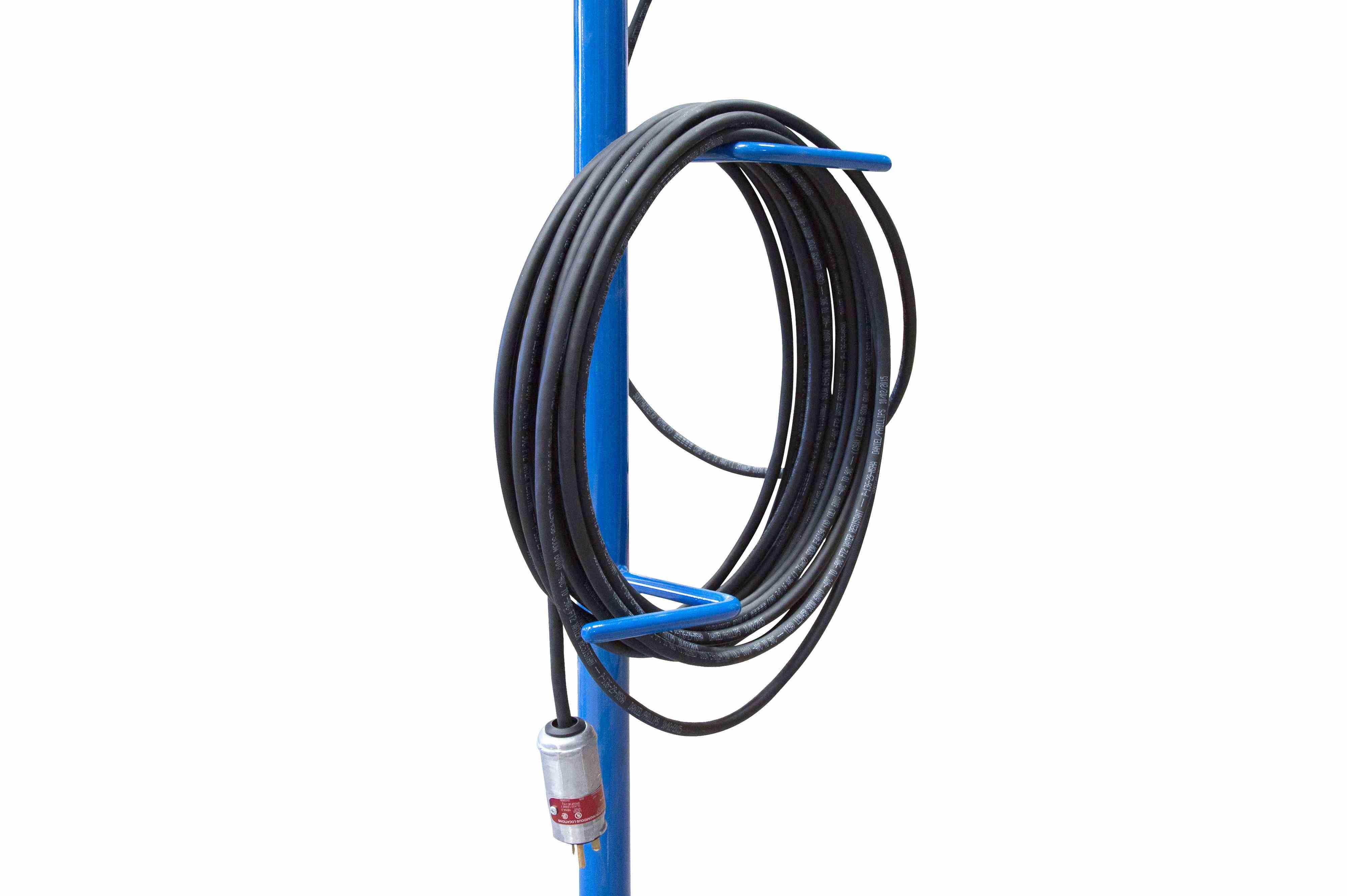

　　运行时的表面温度控制在安全阈值内，不会成为高温点火源。通风性能参数上，30英寸直径的风叶在额定转速下可以产生超过10000立方英尺每分钟的空气输出量，能够为作业点位提供足够的横向气流，实现局部区域的空气置换与人员降温，相比管道式通风系统，这种落地式底座安装的风扇不需要复杂的管道铺设，移动调整位置灵活，适合临时作业点位、固定工位的局部通风需求。供电部分的设计同样围绕防爆要求展开，设备配备50英尺长的16/3规格SOOW电缆，这种电缆本身具备耐油、耐磨损、耐腐蚀的特性，适配工业现场复杂的地面铺设环境，电缆末端配备防爆插头，根据供电电压的不同分为115V与208-230V两个版本，115V版本适配5-15或5-20防爆插头，

　　208-230V版本适配6-20防爆插头，插头部分配套防爆线帽，插入防爆插座后可以实现可靠的防爆密封，避免插拔过程中产生的电弧外泄，同时插头可选配直刃插头版本，分别适配对应电压等级的防爆插座，满足不同厂区的供电接口标准。从安装边界来看，这款风扇采用底座落地安装方式，不需要在墙面或者立柱上做固定安装，只需要放置在平整的硬质地面上即可投入使用，方形底座的支撑范围覆盖了风叶旋转的投影区域，运行时的振动被底座的重量与结构充分吸收，不需要额外做地脚固定。设备整体的结构设计充分考虑了危险场所的使用要求，没有裸露的带电部件，所有可能产生火花、电弧的部位都做了防爆密封处理，无火花叶片、热保护电机、防爆供电组件这几个核心设计点，

　　共同将设备在危险环境中引发爆炸的风险降至最低。需要明确的是，这类防爆通风设备并非完全杜绝所有风险，而是通过结构设计将点火风险控制在安全范围内，选型时需要匹配作业场所的危险区域等级、爆炸介质组别，确保设备的防爆等级符合现场要求。在三维建模过程中，这类设备的结构重点需要还原几个核心部分：一是风叶的翼型曲面，直接影响通风效率与运行噪音；二是底座的配重与支撑结构，需要保证整机的重心稳定性；三是防爆接线与插头部分的密封结构，这部分是防爆认证的核心结构点，建模时需要准确还原配合尺寸，避免结构干涉。对于设备选型人员来说，这款风扇适合用在车间固定工位降温、受限空间临时通风、易燃易爆物料存放区域的空气置换等场景，相比普通工业风扇，它的防爆特性能够满足危险区域的使用规范，避免通风设备成为安全隐患。
