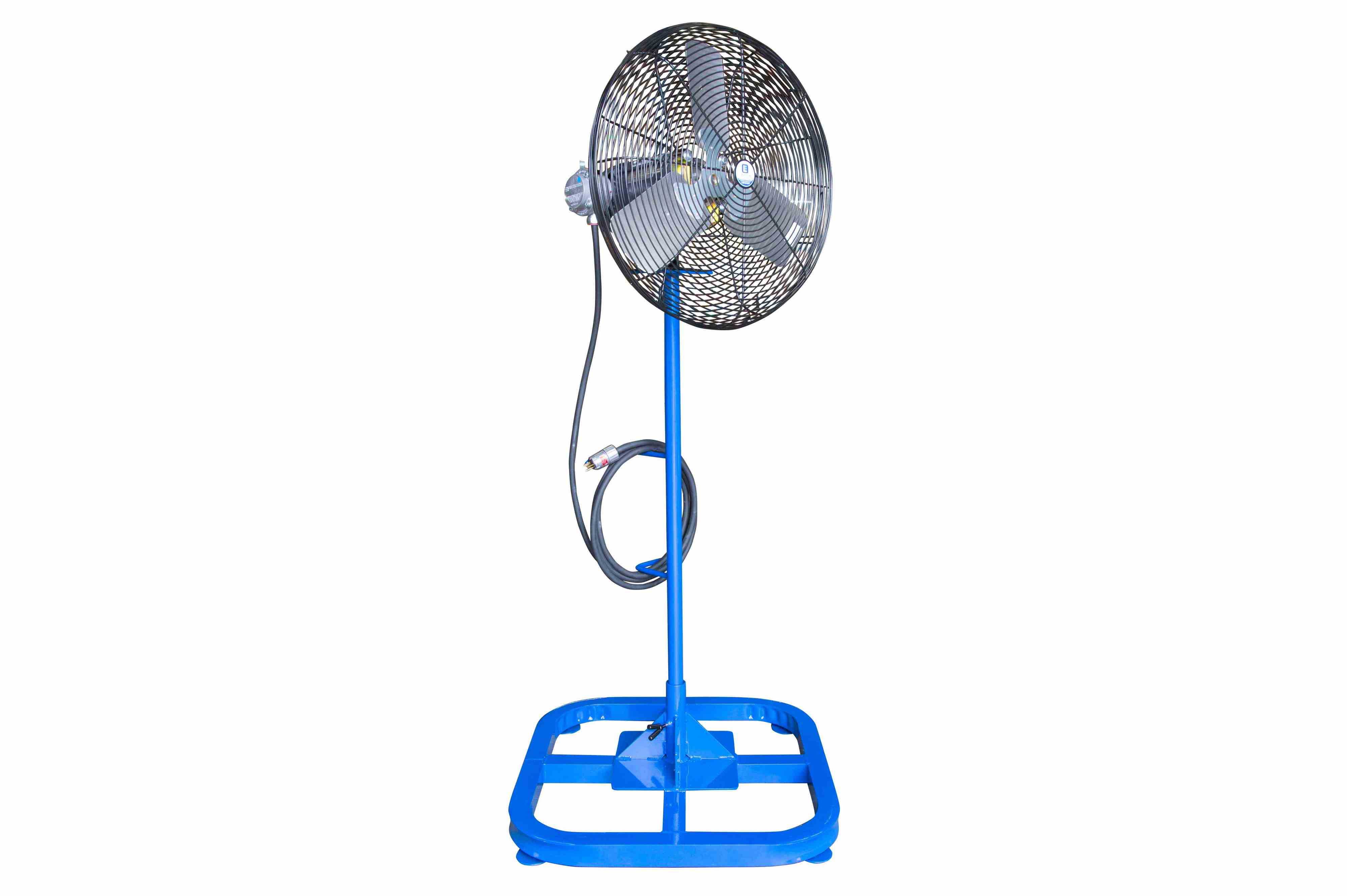

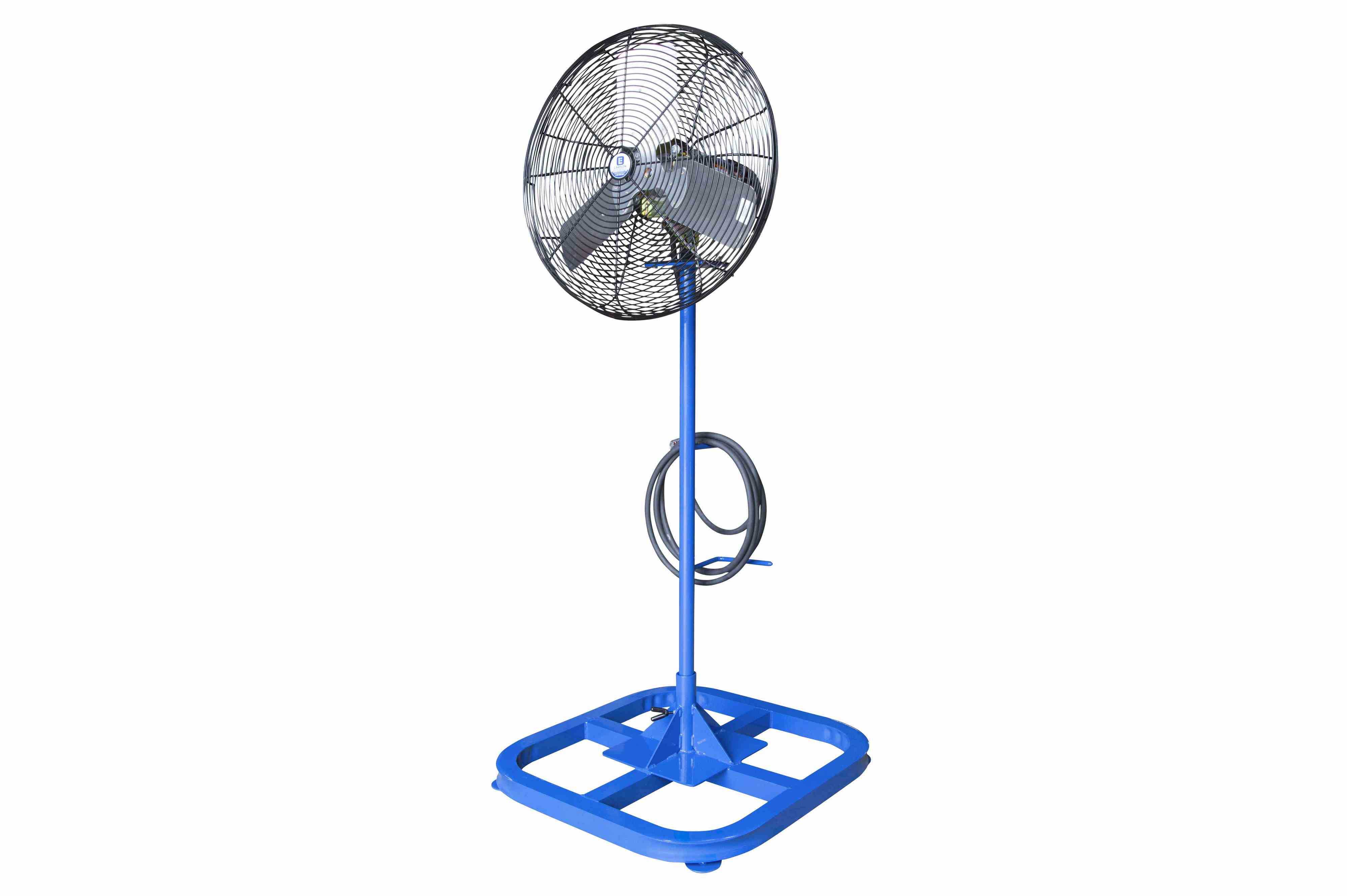

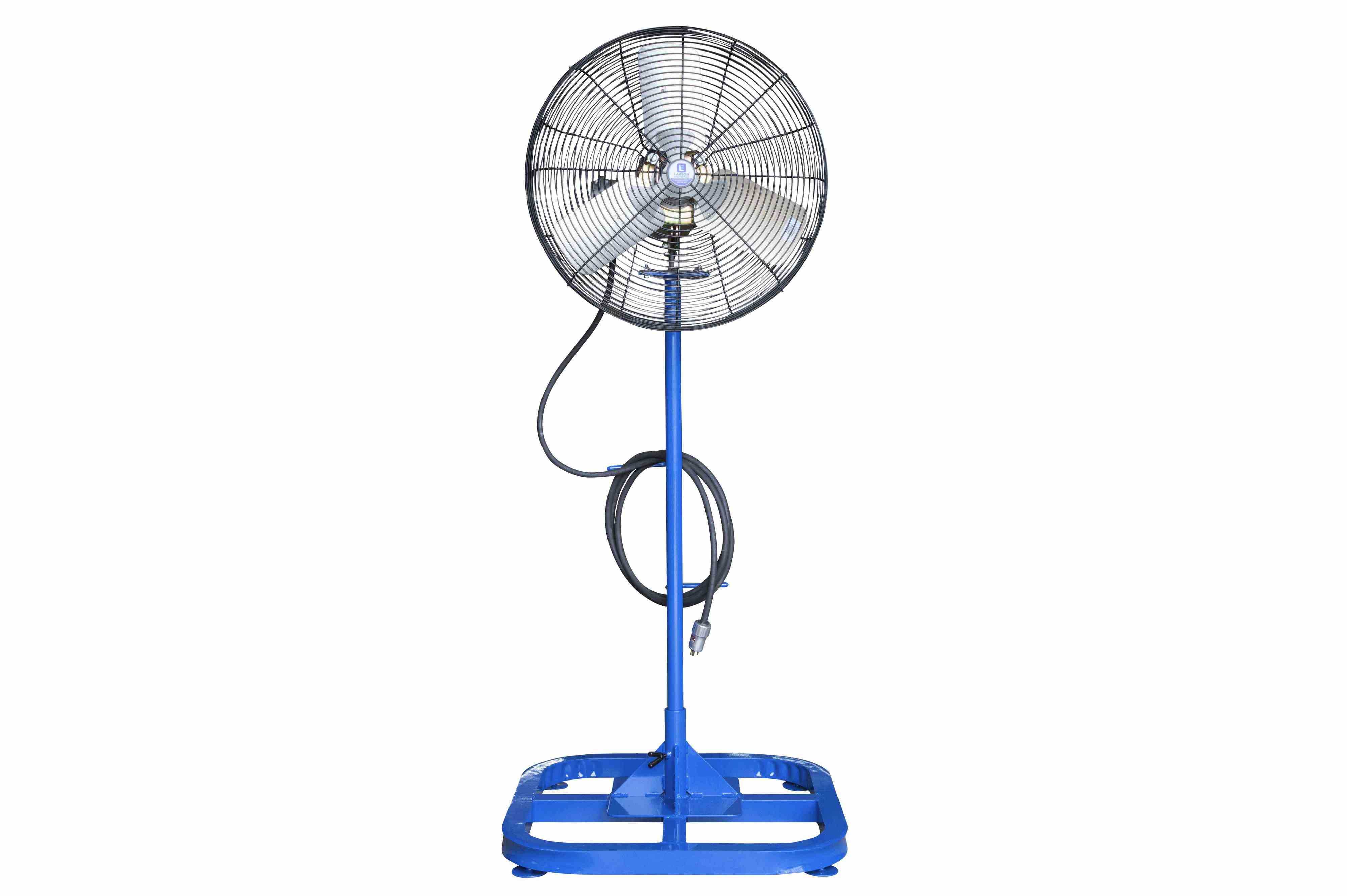

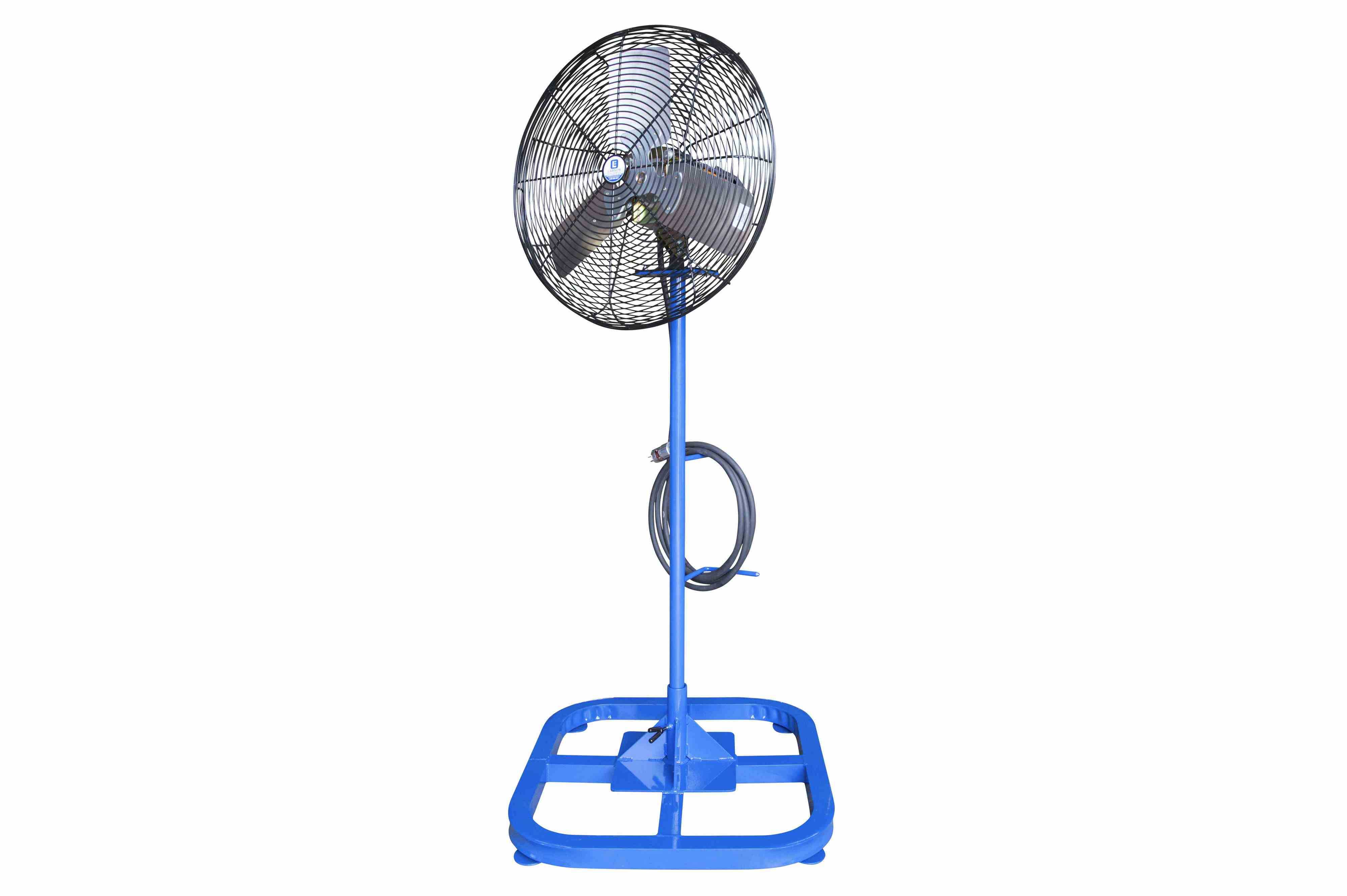

24寸底座式防爆落地工业风扇结构

　　这款24英寸底座安装式防爆风扇，核心面向存在易燃易爆蒸汽、气体或粉尘的I类、II类1类危险作业场景设计，解决常规通风设备无法在高危区域使用的痛点，可直接布置在危险点位完成局部冷却通风作业，无需额外搭建隔离防护设施。从实际应用场景来看，石油天然气开采场站的井口作业区、炼化车间的物料中转工位、金属加工的粉尘打磨工段、航空航天设施的密闭装配舱、建筑施工的有限空间作业面、室内外高危仓储区域都能适配，这类区域常规风扇运行时的电弧、高温部件极易引燃周边易燃易爆介质，而该设备从结构到电气连接都做了针对性的防爆设计，能最大限度降低点火风险。设备的功能特性围绕高危场景的实际需求搭建，三片式金属扇叶经过动平衡调校，

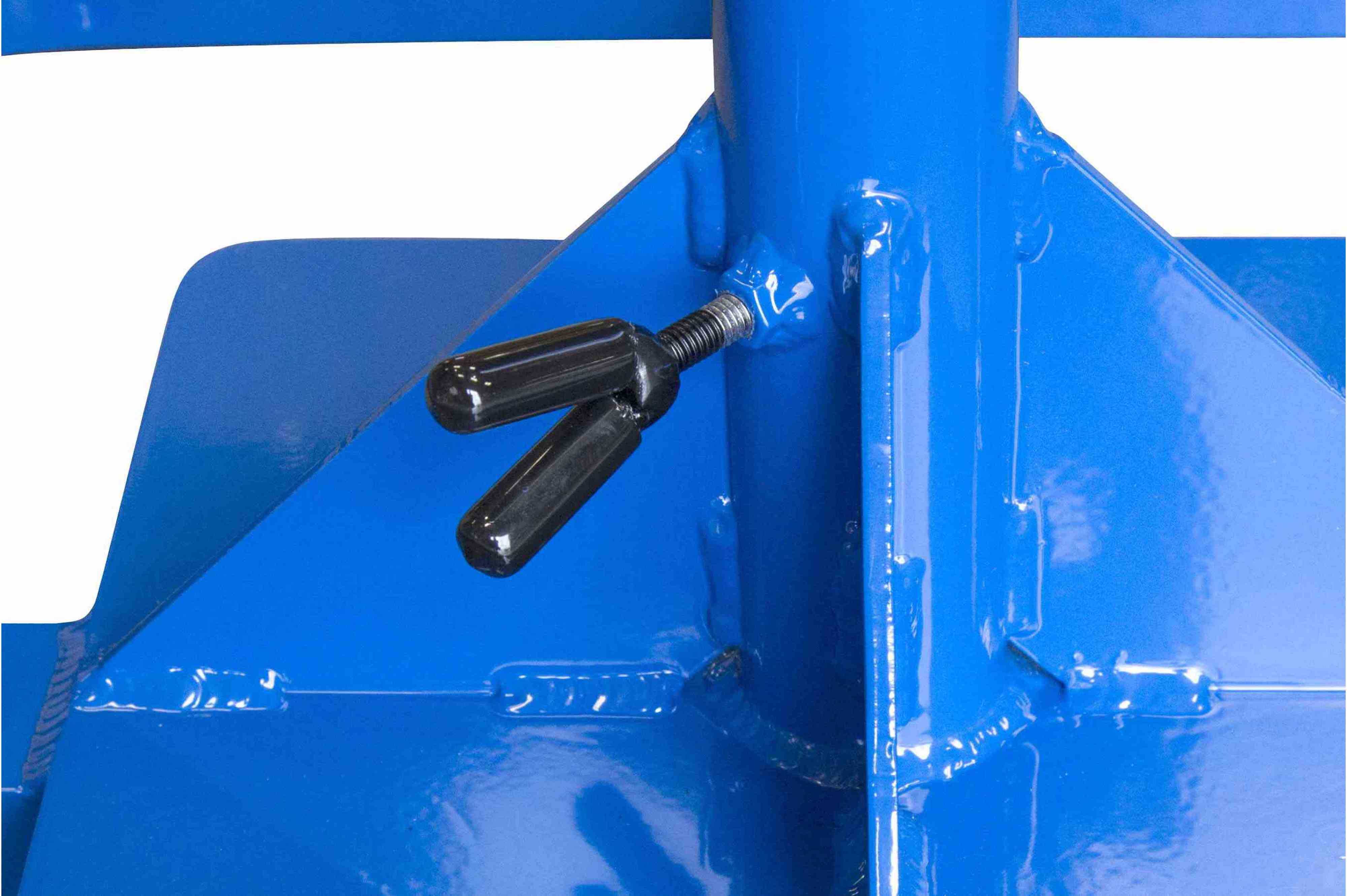

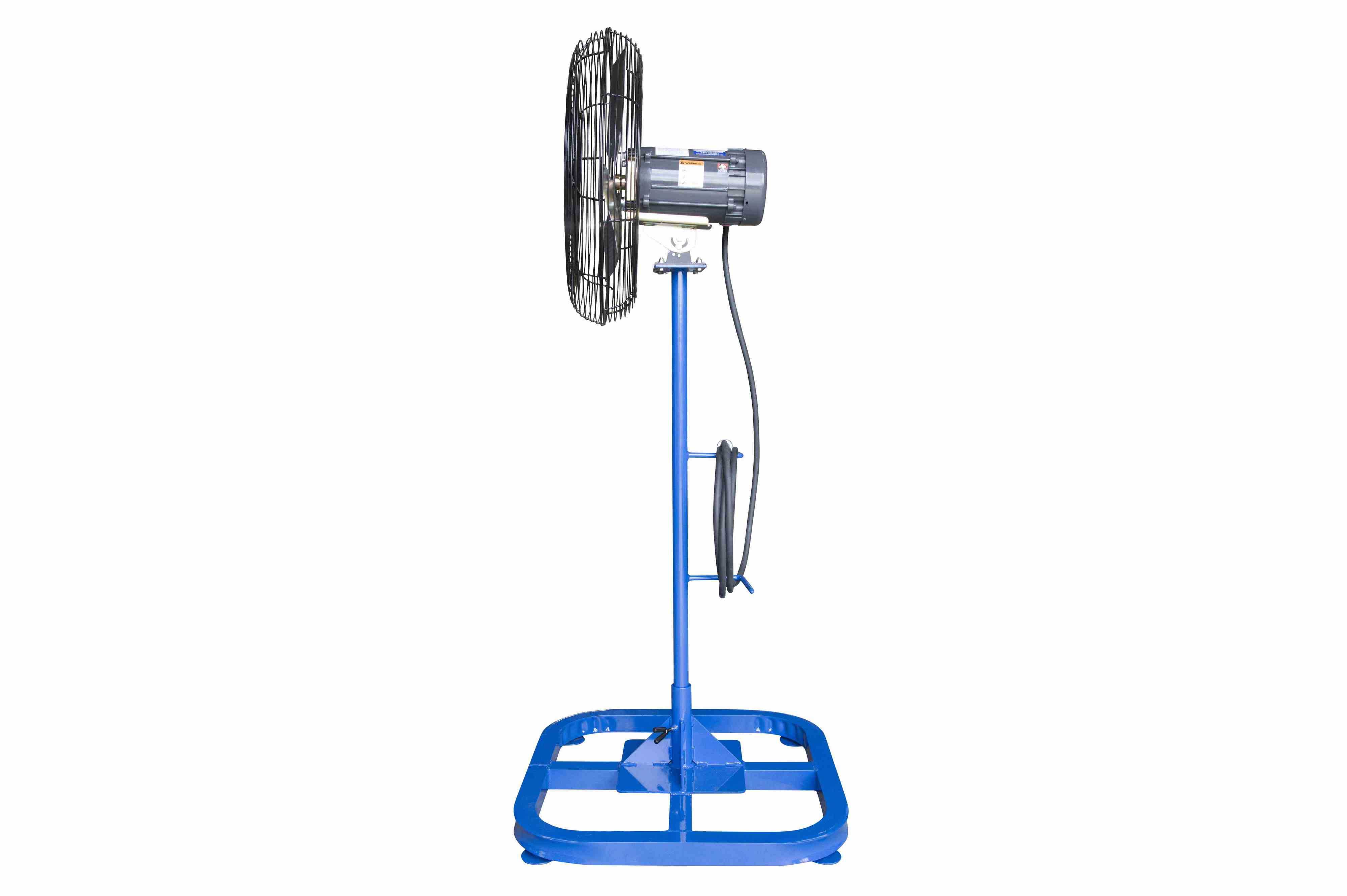

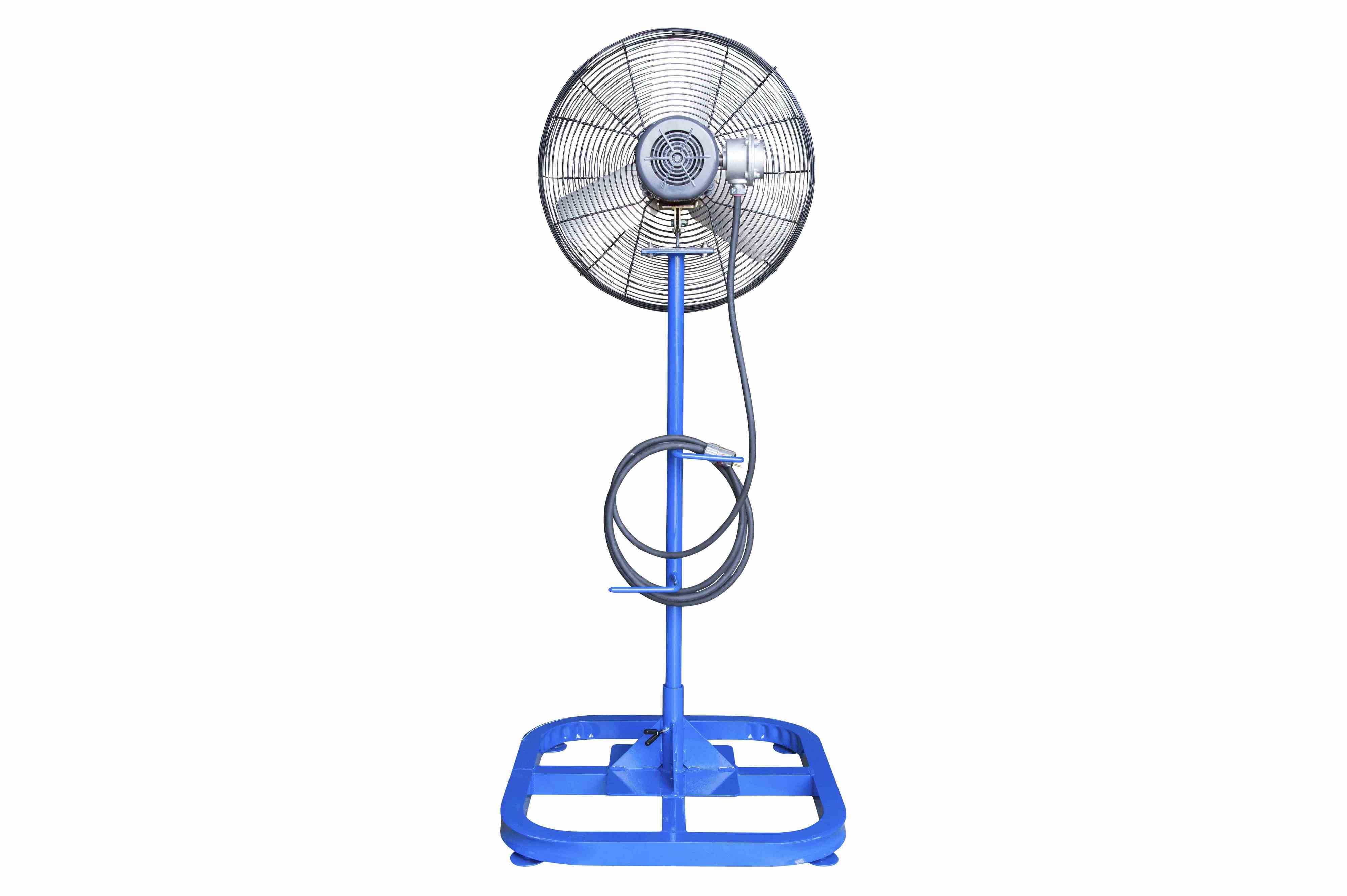

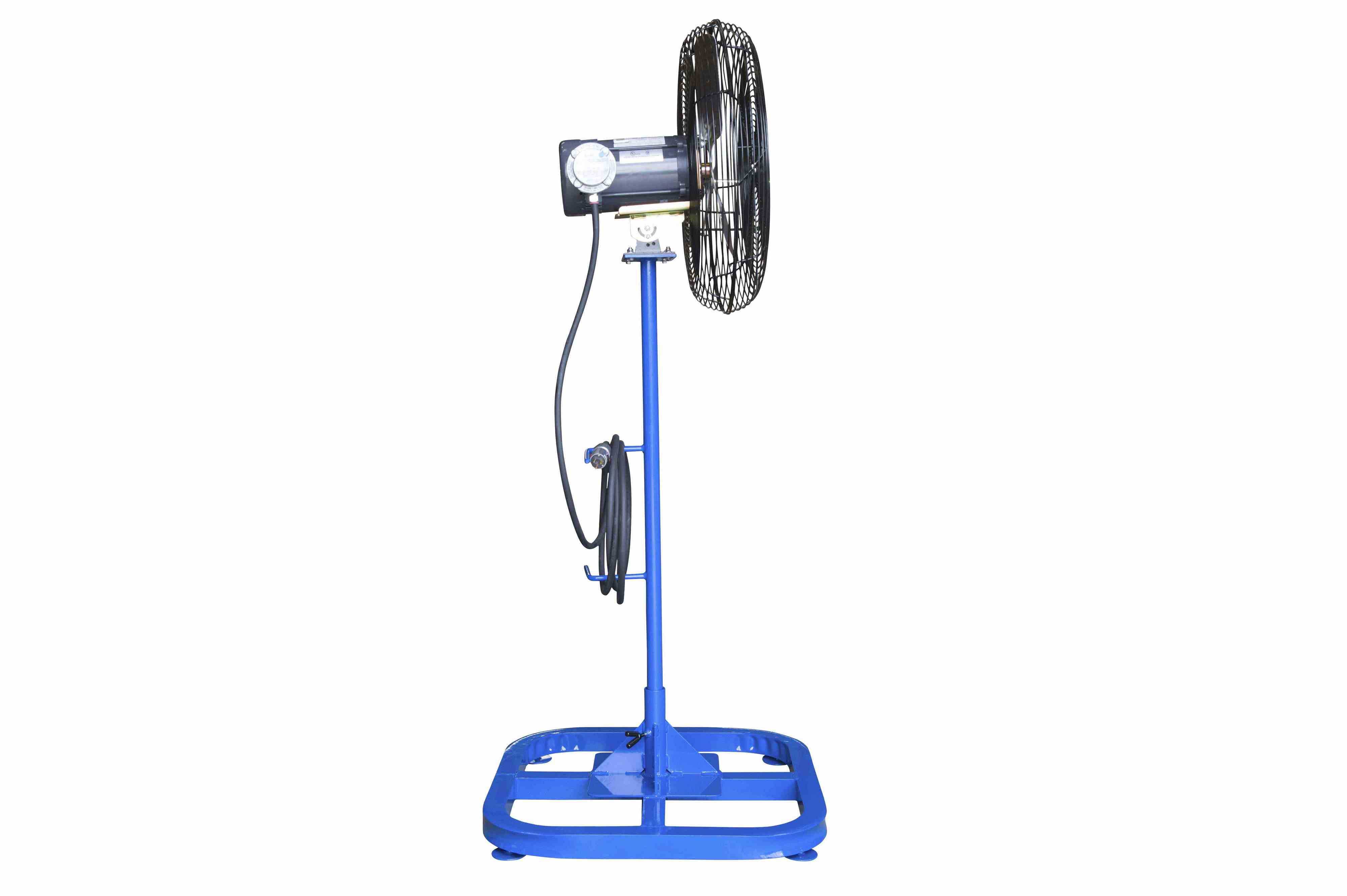

　　在24英寸扇径规格下可实现7980立方英尺每分钟的空气输出量，能够快速带动作业区域空气流通，带走设备运行或人员作业产生的积热，实现高效局部冷却。扇体配备1/2马力免维护防爆电机，根据供电场景不同可适配115V与208-230V两种电压规格，对应运行电流分别为9.8安培与4.9安培，额定转速1725RPM，运行过程中不会产生足以引燃危险介质的高温表面或电火花。钢制扇网罩采用粉末涂层工艺处理，兼顾耐腐蚀性与结构抗冲击能力，即使在有腐蚀性气体或少量飞溅物的场景下也能长期保持结构完整，不会出现网罩锈蚀破损导致扇叶外露的风险。整体采用加重型方形底座支架结构，无需额外打膨胀螺栓固定即可保持足够的放置稳定性，

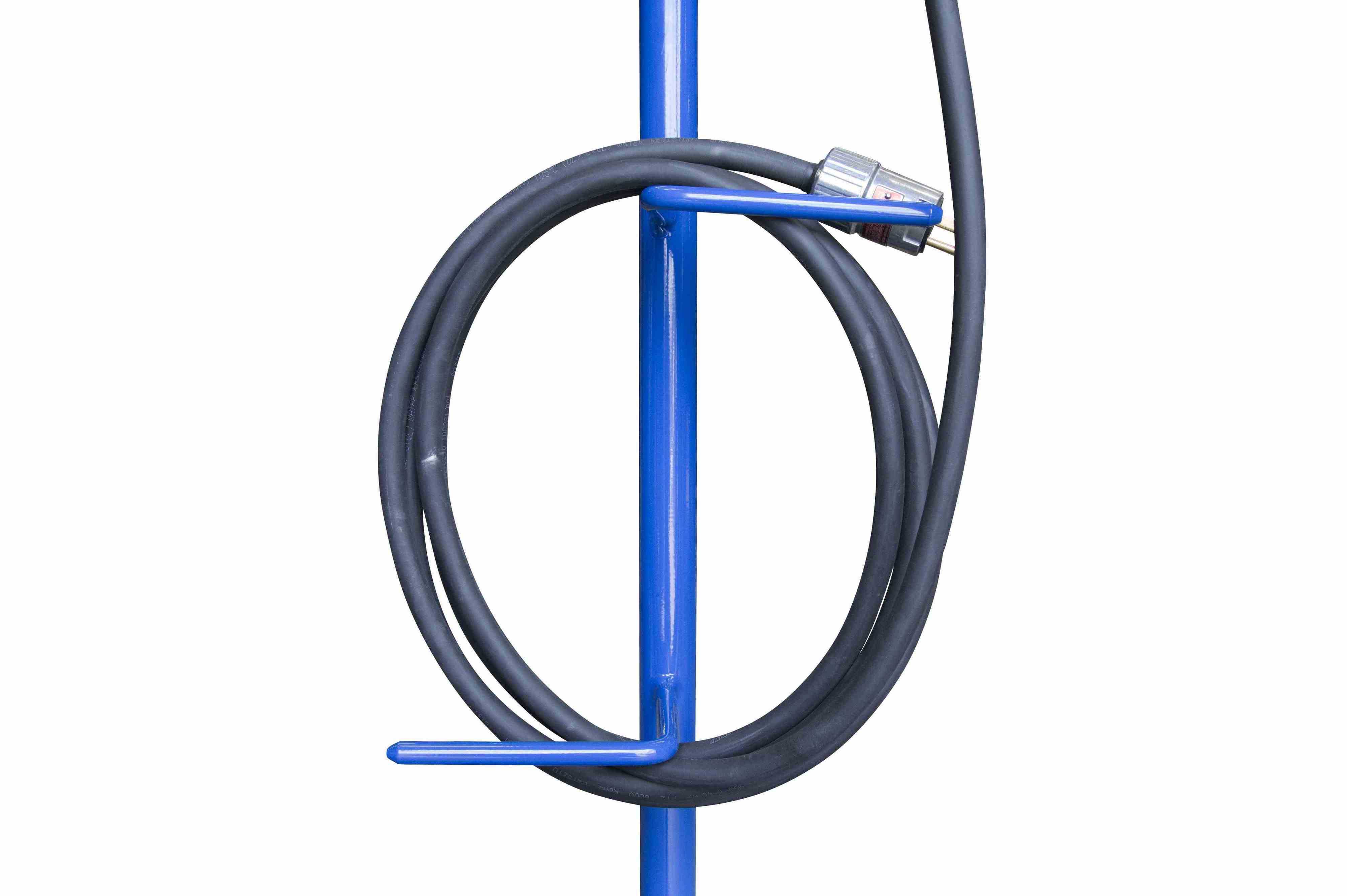

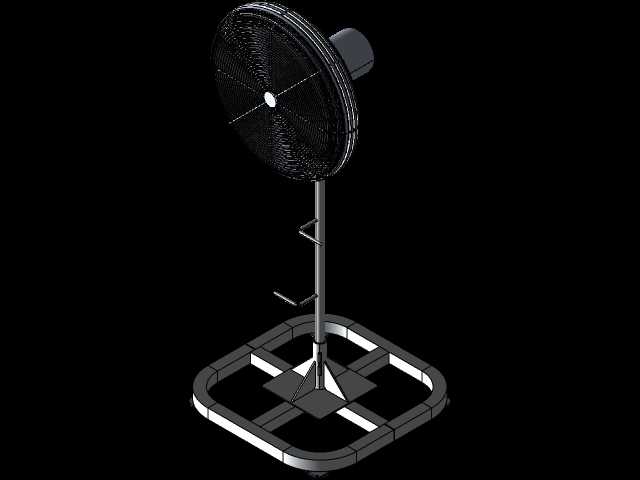

　　底座的镂空结构既减轻了整体移动时的重量，也能避免地面积液浸泡底座造成锈蚀，整机总重78磅，移动布置时可通过底座的框架结构直接抬运，适配不同工位的临时通风需求。电气连接部分完全符合防爆施工要求，设备自带50英尺长的16/3规格耐化学腐蚀SOOW电缆，电缆末端直接预装防爆CPP516针/套筒20安培接线帽，可直接匹配对应规格的防爆插座，无需现场额外做防爆接线处理，降低现场安装的施工难度与合规风险，接线部位的密封结构可阻止外部易燃易爆介质进入电气连接腔，避免电弧外溢。设计思路上没有追求完全防爆的不切实际目标，而是从风险源头控制出发，将所有可能产生点火源的部件都做了隔爆、密封处理，包括电机壳体的隔爆结合面、接线部位的密封结构、

　　扇叶与网罩的防碰撞间隙设计，同时加入热保护结构，即使出现扇叶卡滞等异常工况，电机也不会出现过热引燃风险。从安装边界来看，底座的方形支撑结构占地尺寸适配常规工业工位的预留空间，立式支架的高度可覆盖常规作业面的人员呼吸带与设备散热高度，电缆长度可满足大部分工位到防爆插座的布线距离，无需额外接长防爆电缆，避免中间接头带来的防爆失效风险。设备整体结构没有多余的装饰性部件，所有外露结构都采用圆角过渡，避免移动过程中剐蹭周边管线或设备，蓝色的防腐涂层既可以在工业环境中保持较高的辨识度，也能耐受常见工业化学品的腐蚀，长期使用不会出现涂层脱落、基材锈蚀的问题。在实际选型使用时，可直接根据作业区域的危险等级匹配对应安装位置，无需额外加装防爆隔离罩，相比常规通风设备加防爆隔离箱的方案，整体通风效率更高，占用空间更小，移动布置也更加灵活，能够满足高危作业场景下动态变化的局部通风冷却需求。
