24英寸支架式防爆落地扇结构设计

　　在石油开采场站、化工生产车间、天然气输送阀室这类存在易燃易爆气体或粉尘的作业场景中，普通民用风扇的电气触点打火、外壳静电积累都可能成为引爆源，这类场景的局部通风冷却必须采用符合防爆等级要求的专用通风设备，本次呈现的24英寸支架式防爆风扇，就是针对I类、II类1区危险作业环境开发的定点冷却通风设备。

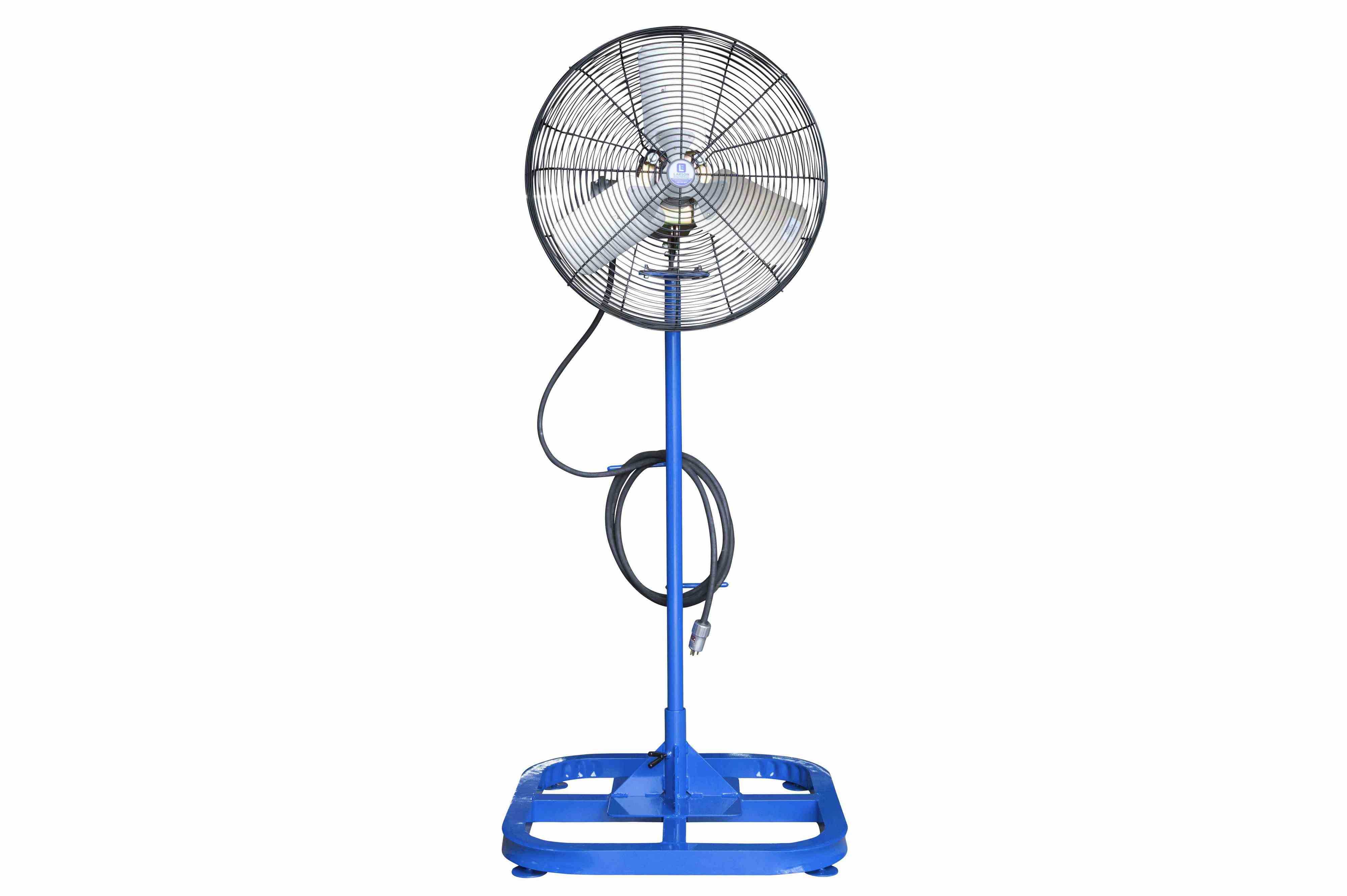

　　从实际使用需求出发，这类风扇的核心作用是给作业区域的操作人员、发热设备提供定向气流，带走局部积聚的热量与挥发的可燃介质，避免局部区域可燃气体浓度超标，同时改善高温作业点位的人员操作环境。区别于普通工业风扇，这款设备从电气结构到机械结构都做了防爆适配：扇叶采用三片铝制叶片，冲压成型后做动平衡校正，叶片安装角设置为14度，这个角度是在多次风洞测试后确定的，既保证足够的送风距离与风量，又控制叶片旋转时的气流噪声与叶片载荷，避免长期运行出现叶片疲劳变形。

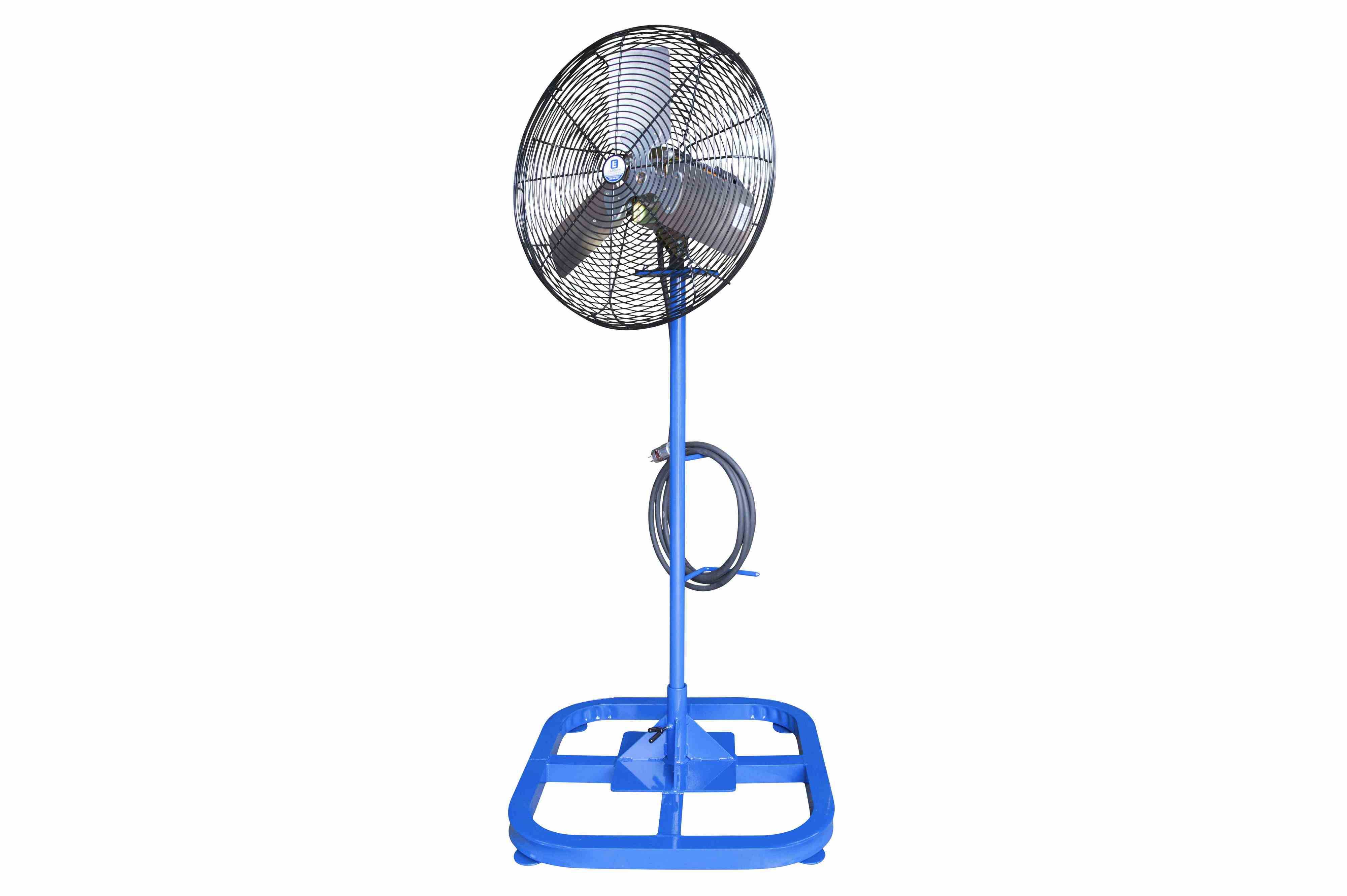

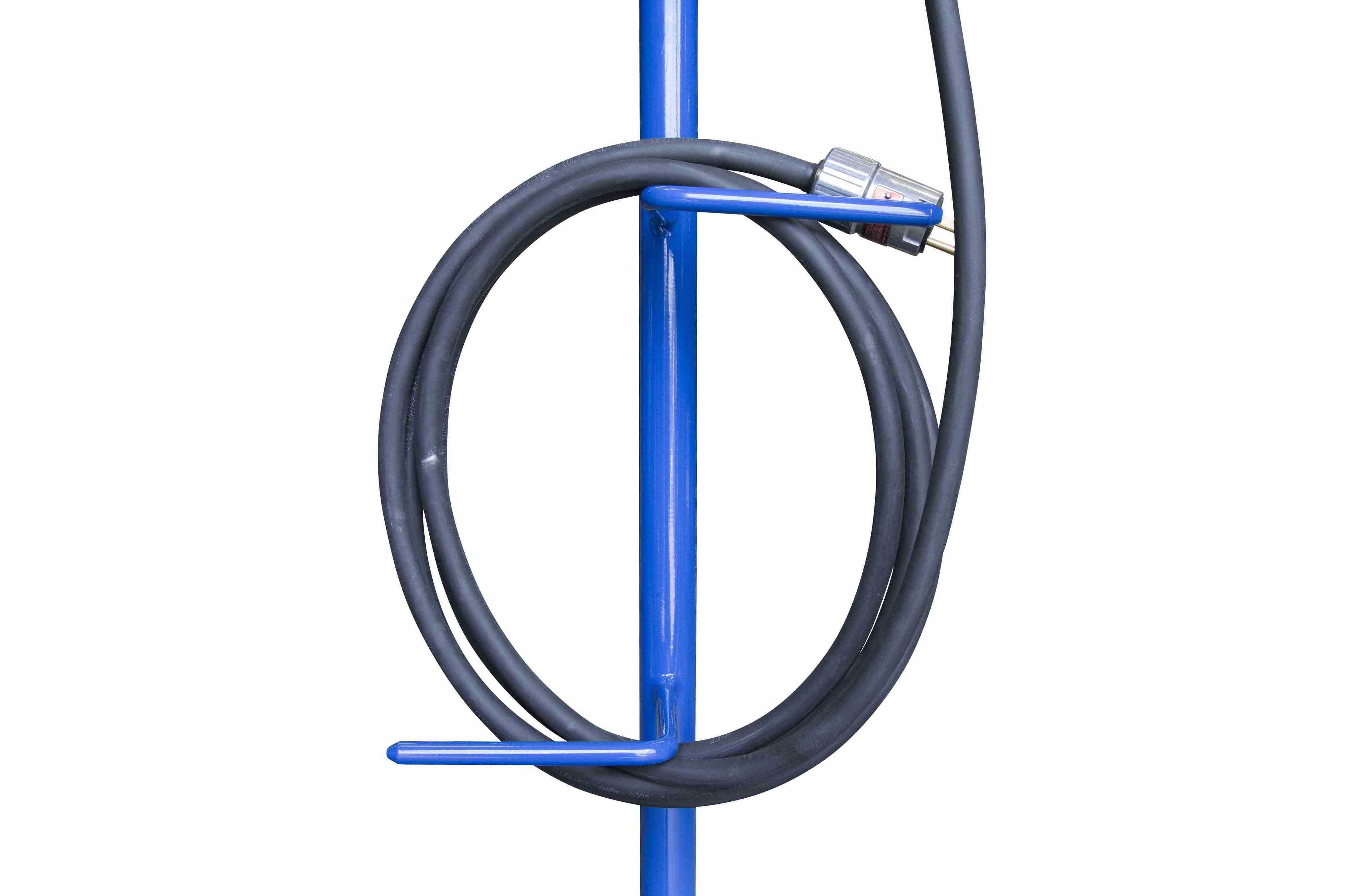

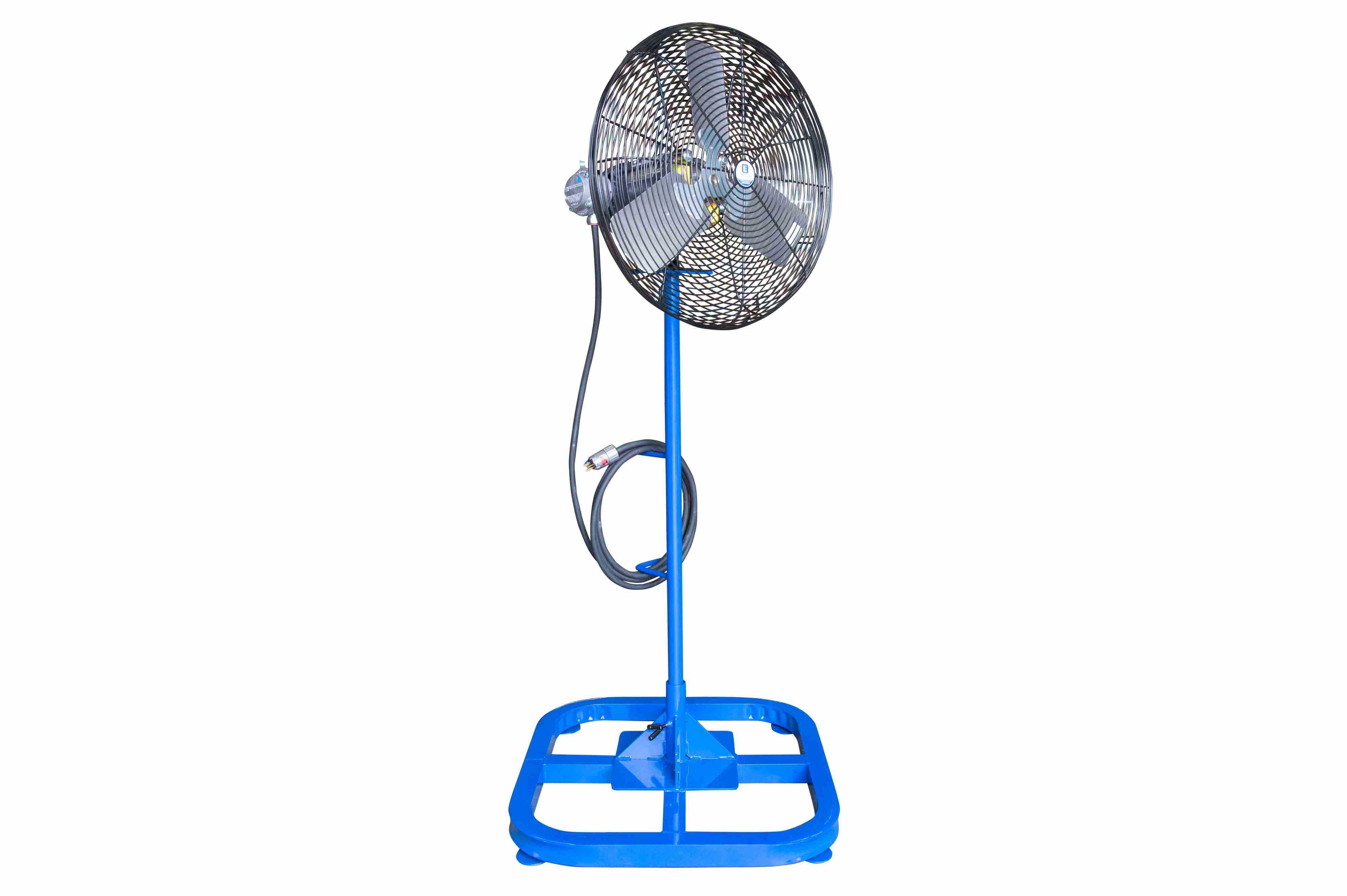

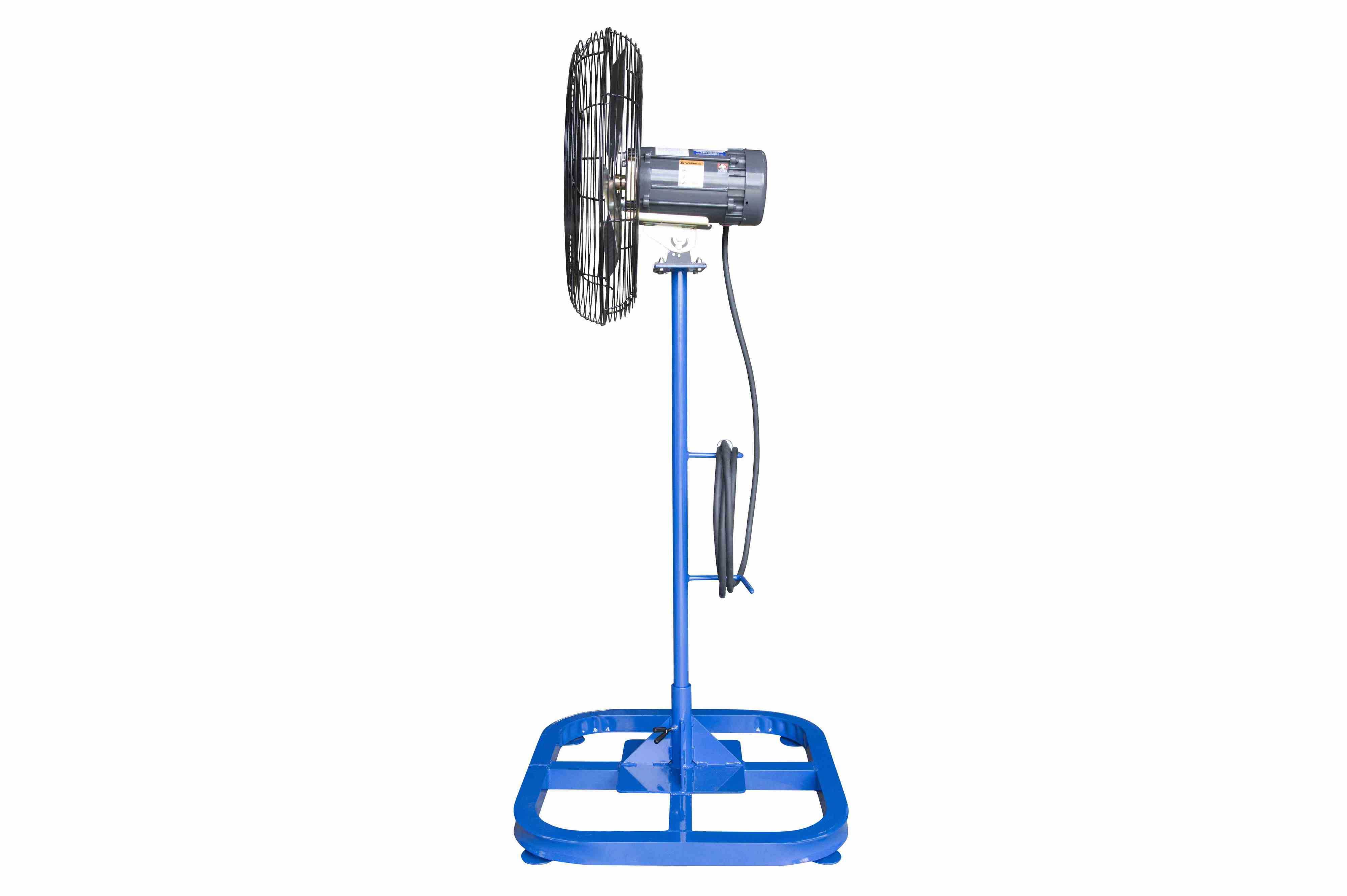

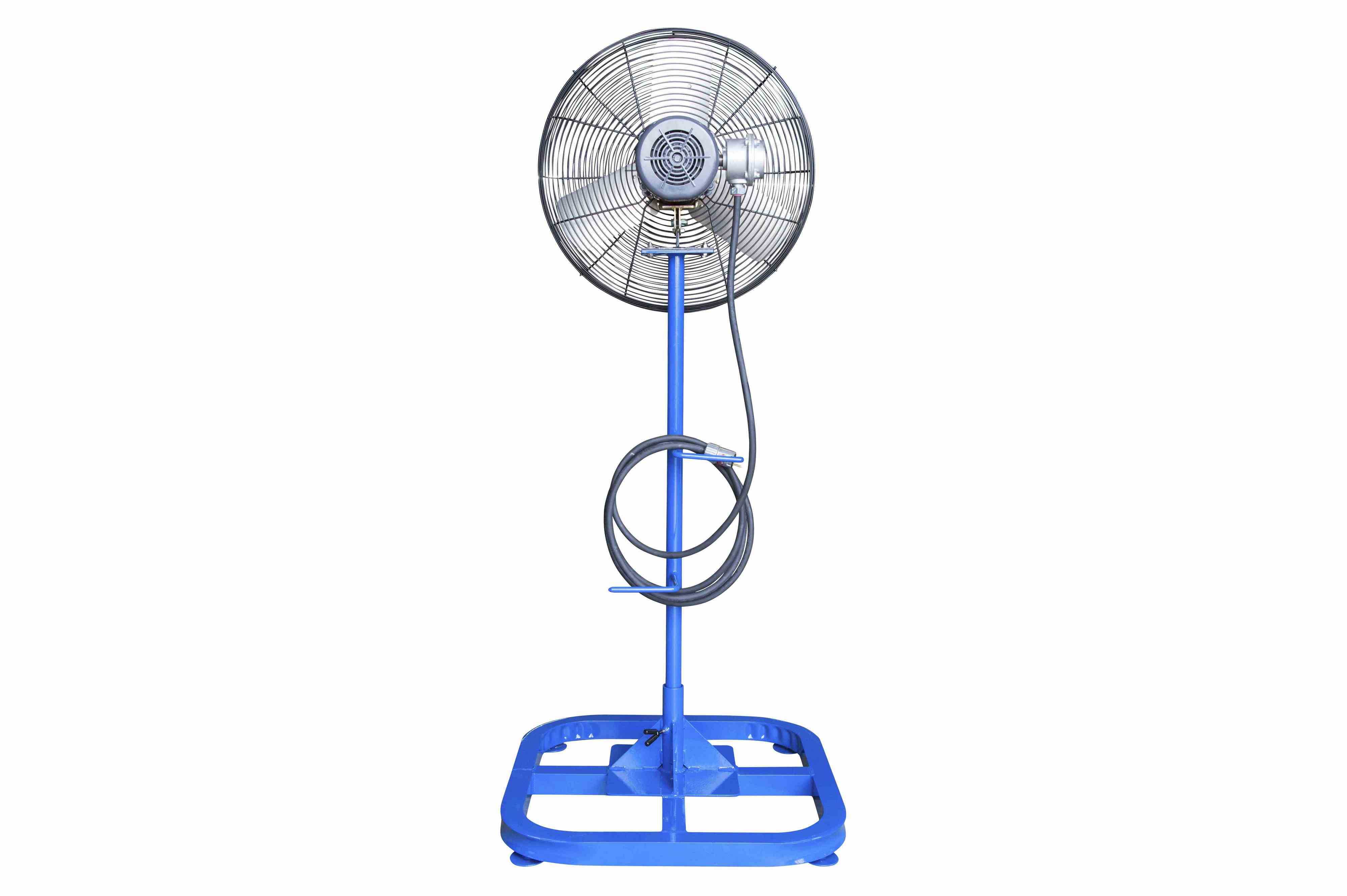

　　动力部分采用免维护的1/2HP防爆电机，电机外壳为铸铁材质，所有电气连接部位都做了隔爆面处理，即使电机内部出现打火，隔爆结构也能将火焰限制在壳体内部，不会引燃外部环境的可燃介质。电机的供电参数覆盖两种常见工业供电制式，适配不同厂区的供电系统，接线部位配套专用防爆插头，电缆采用75英尺长的16/3 SOOW耐磨橡套电缆，电缆进线口设置防爆密封格兰头，避免可燃气体顺着电缆间隙进入电机接线腔。

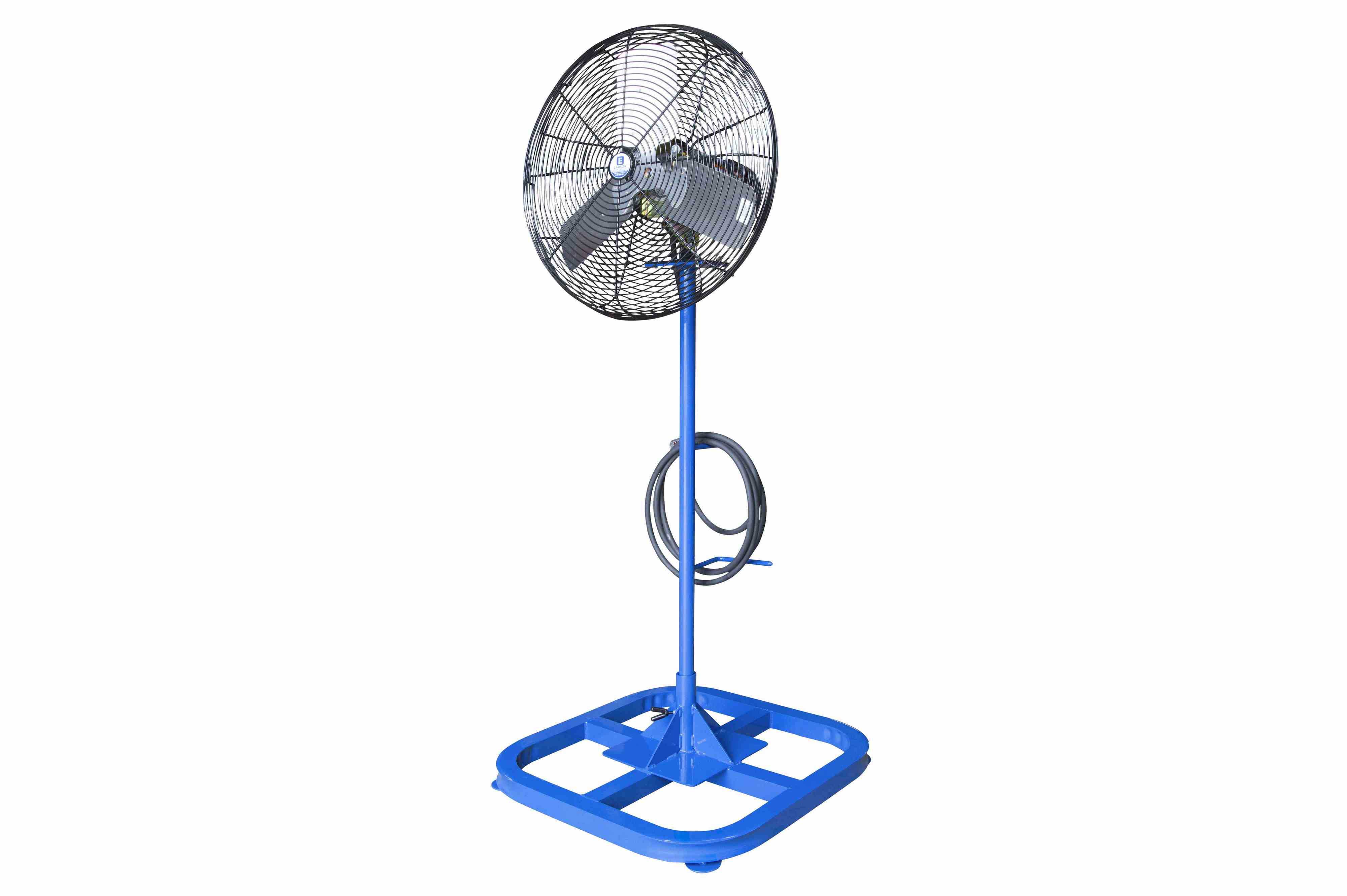

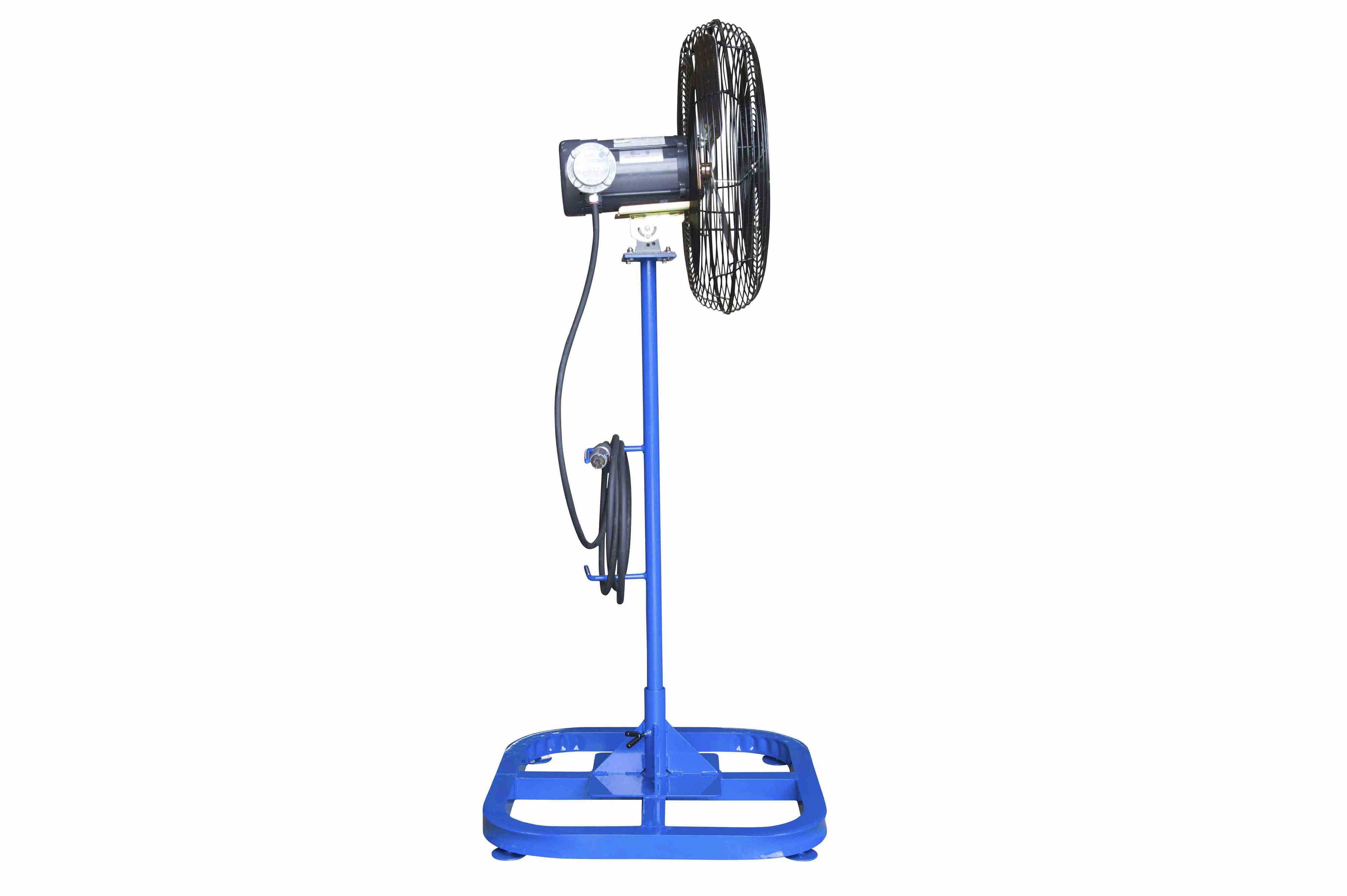

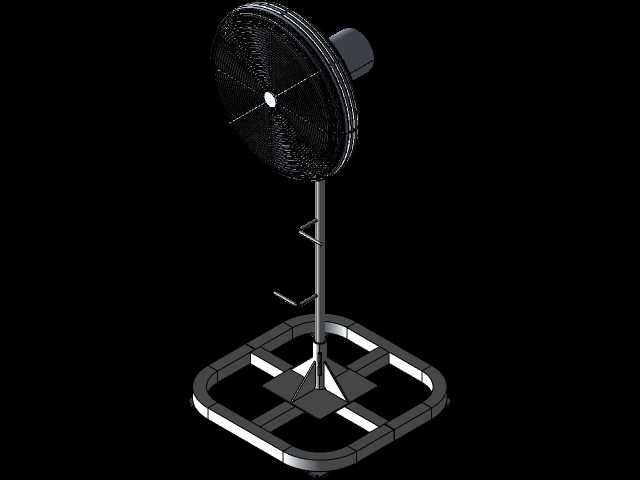

　　支撑结构采用重型方管焊接支架，底部为四脚方形底座，底座框架采用加厚矩形钢管焊接成型，整体做粉末涂层防腐处理，这种涂层不仅能抵御化工环境中的腐蚀性气体侵蚀，还能避免金属外壳产生静电积累。支架立杆为无缝钢管材质，电机安装座与立杆之间设置角度调节锁紧结构，可根据实际送风需求调整俯仰角度，调整到位后通过锁紧螺栓固定，避免运行过程中出现扇头偏移。底座的配重经过严格计算，整机重量达到78磅，重心落在底座几何中心范围内，即使在最大风速档位运行，也不会出现晃动甚至倾覆的问题，满足工业现场的安装稳定性要求。

　　从安装边界来看，这款风扇为落地式安装，不需要在墙面或顶面做固定预埋件，只需要将设备放置在平整的硬化地面上即可投入使用，底座的四个支脚可根据地面平整度做微调，保证扇体处于垂直状态。扇头直径为24英寸，运行时的送风覆盖范围直径可达6米以上，在额定转速1725RPM下，风量输出超过7980立方英尺每分钟，能够满足单个作业点位的局部冷却需求。设备的所有外露金属部件都做了等电位连接，使用时需要将底座的接地端子与厂区的接地网可靠连接，避免静电积累带来的安全隐患。

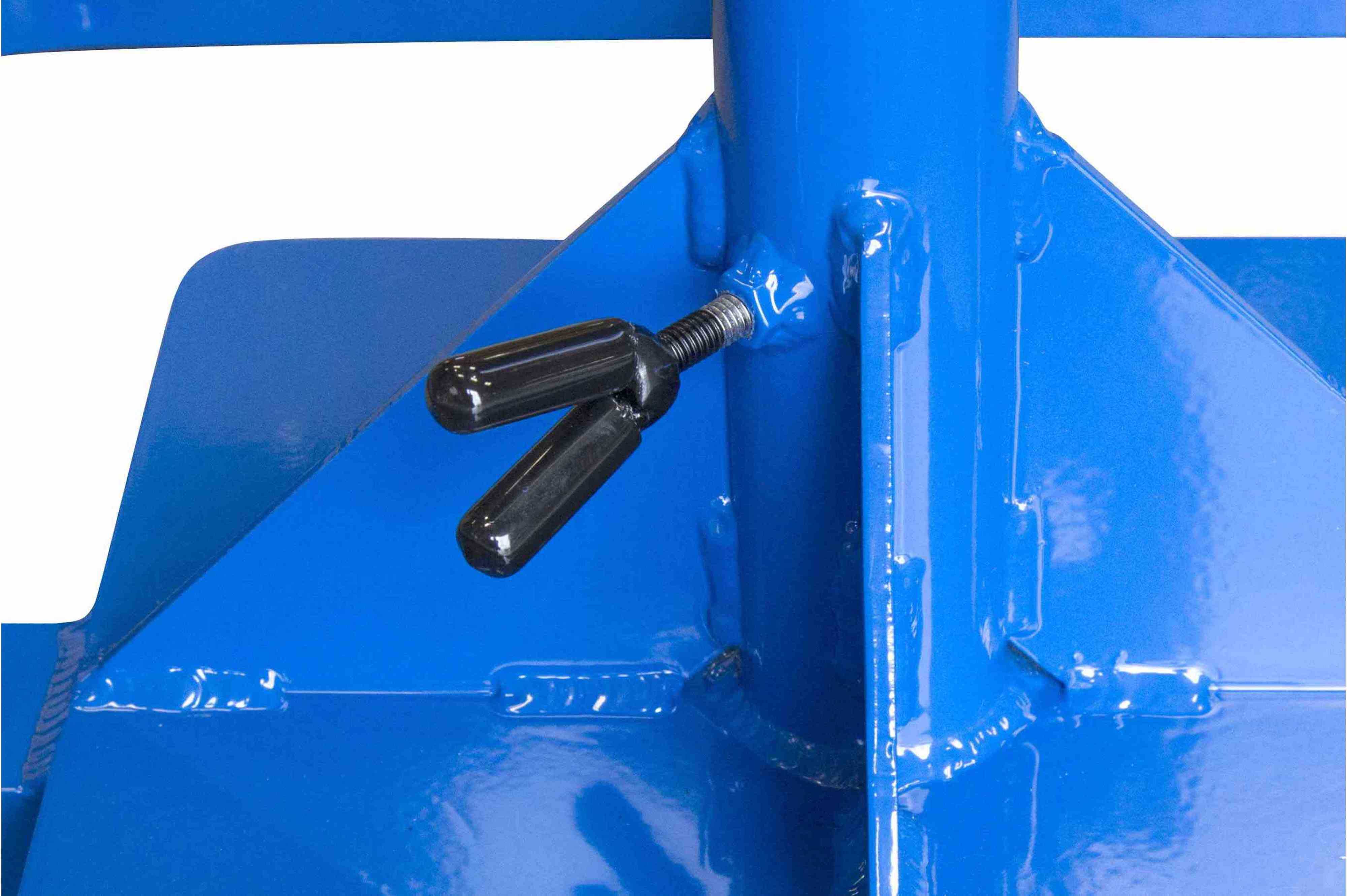

　　在结构设计过程中，需要重点校核几个关键部位的强度：一是立杆与底座的焊接部位，需要承受扇头运行时的交变振动载荷，焊接处采用满焊工艺并做去应力处理，避免长期振动出现焊缝开裂；二是扇叶与电机轴的连接部位，采用键连接加锁紧螺母的结构，防止高速旋转时扇叶飞出；三是防护网罩的结构强度，网罩采用加粗钢丝焊接成型，能够承受一定的外力冲击，即使有异物触碰网罩，也不会变形接触到旋转的扇叶。另外，设备的电源线长度预留了足够的冗余，配套的防爆插头有不同电流规格可选，适配不同容量的防爆插座，现场接线时不需要额外裁剪电缆，减少现场施工的防爆处理环节。

　　这类防爆风扇的适用场景除了传统的石油、化工、天然气领域，还包括烟花爆竹生产车间、面粉加工厂的碾磨车间、铝镁粉尘加工车间等存在爆炸性粉尘的环境，以及航空航天燃料加注场所、地下管廊的燃气舱等密闭通风不良的危险区域。和管道式通风设备相比，这种落地式防爆风扇的部署更加灵活，可以根据作业点位的变化随时移动位置，不需要做固定的管道安装，非常适合临时检修作业、局部设备冷却这类非固定通风需求的场景。在建模过程中，需要准确还原隔爆面的配合尺寸、防爆接线腔的结构、电缆密封结构的细节，这些部位是防爆设备的核心结构，尺寸偏差会直接影响设备的防爆性能，同时还要还原支架的焊接结构、扇叶的型线角度、防护网的钢丝排布，保证模型的结构完整性与工程参考价值。
