24寸底座式防爆落地工业风扇结构设计

　　这款24英寸防爆落地风扇的三维结构设计，完全围绕危险作业场景的通风冷却需求展开，核心适配存在易燃易爆蒸汽、气体或粉尘的I类、II类1分区危险作业环境，从结构选型到部件配置都以降低点火风险为核心设计逻辑。不同于普通民用落地扇，这款设备的设计从一开始就没有追求轻量化或者外观装饰性，所有结构件的选型都优先考虑耐用性、抗冲击性与防爆合规性。

　　从实际应用场景来看，这类风扇主要服务于石油天然气开采场站、化工生产车间、易燃易爆品仓储区域、航空航天加工厂房、金属打磨加工工位这类存在爆炸风险的作业面，主要承担局部区域的空气循环与人员、设备冷却功能。这类场景下普通民用风扇的电机电火花、叶片静电、线缆破损都可能成为点火源，因此这款风扇在结构设计上做了全链路的防爆适配。

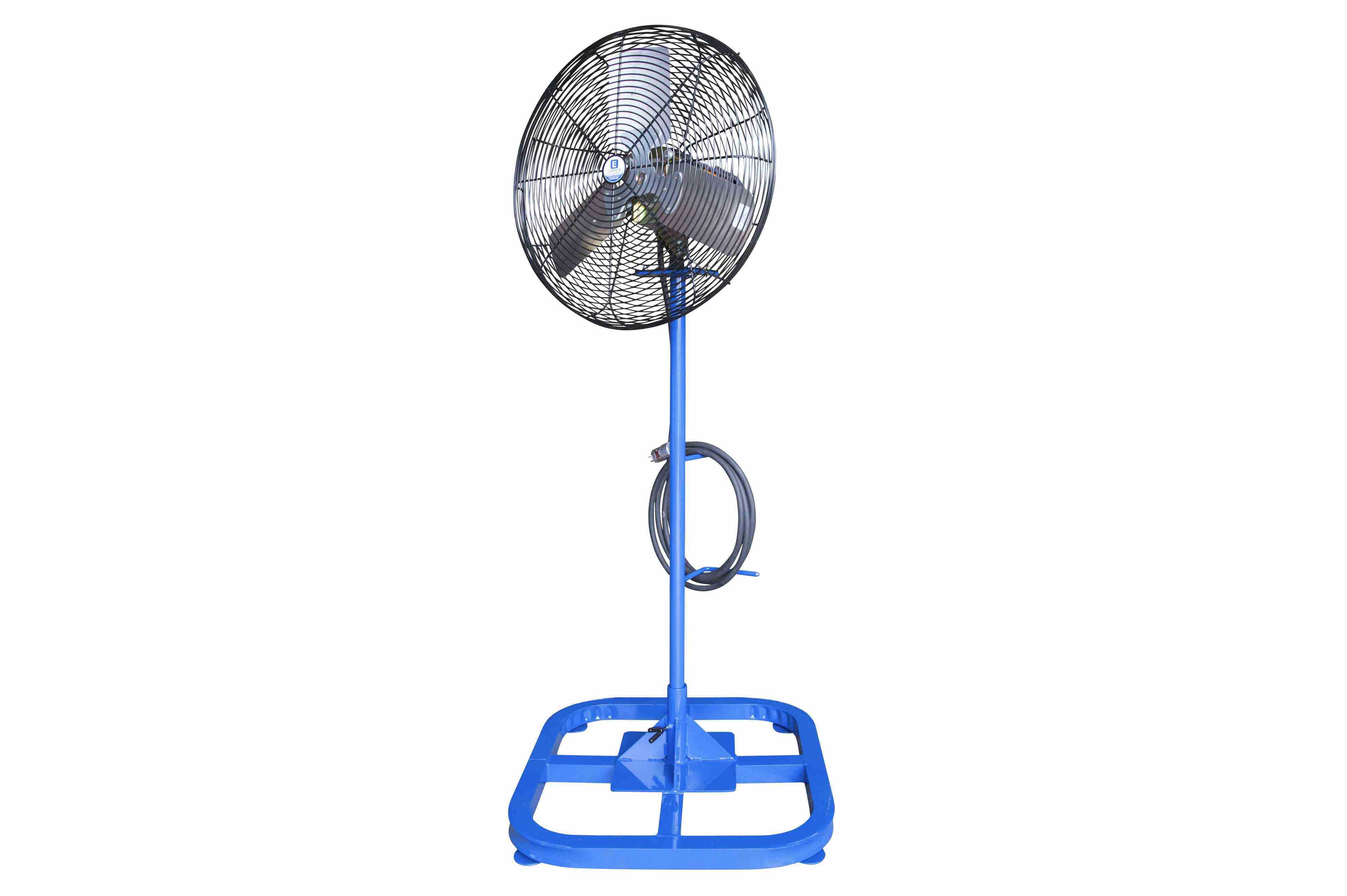

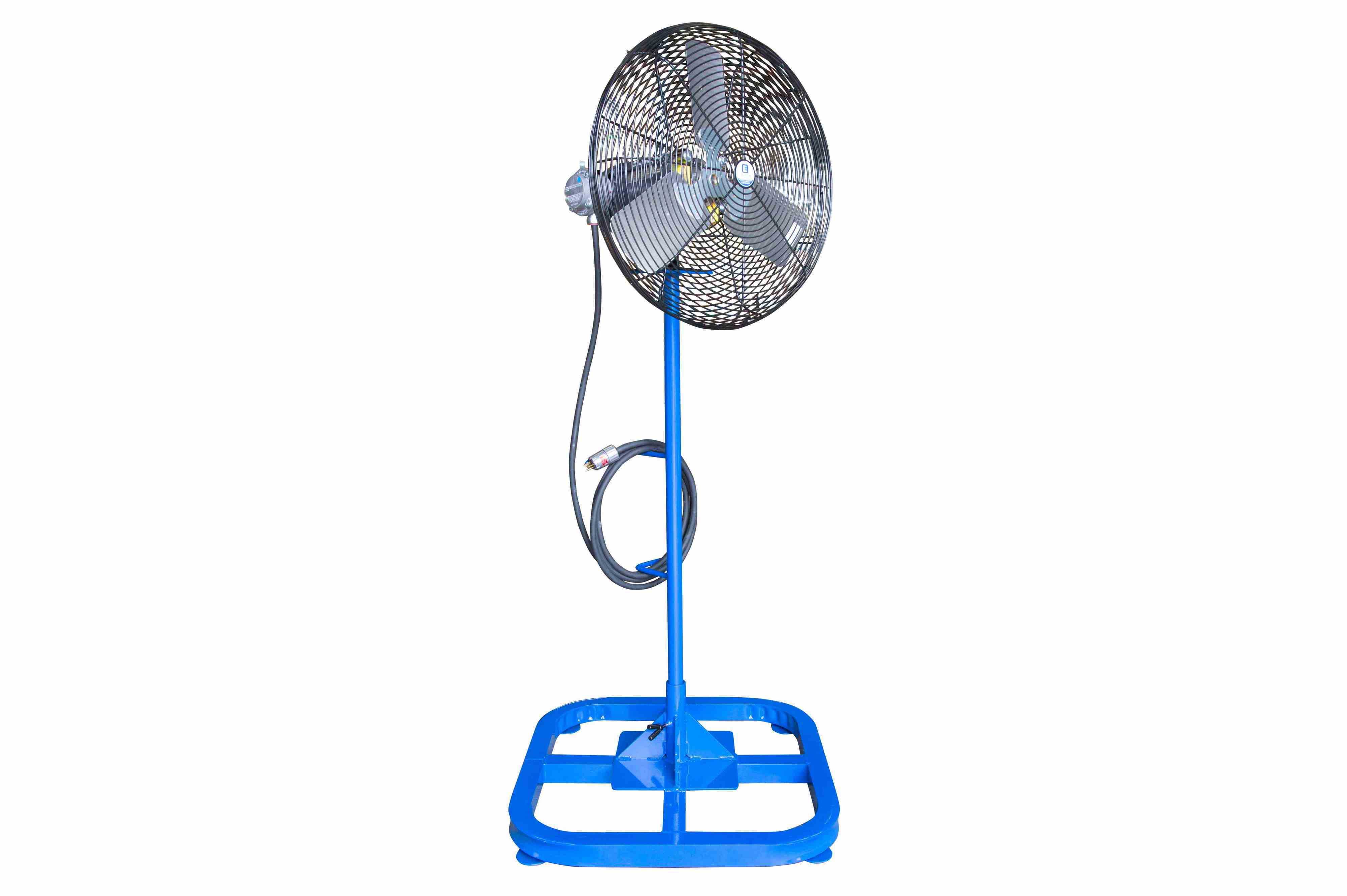

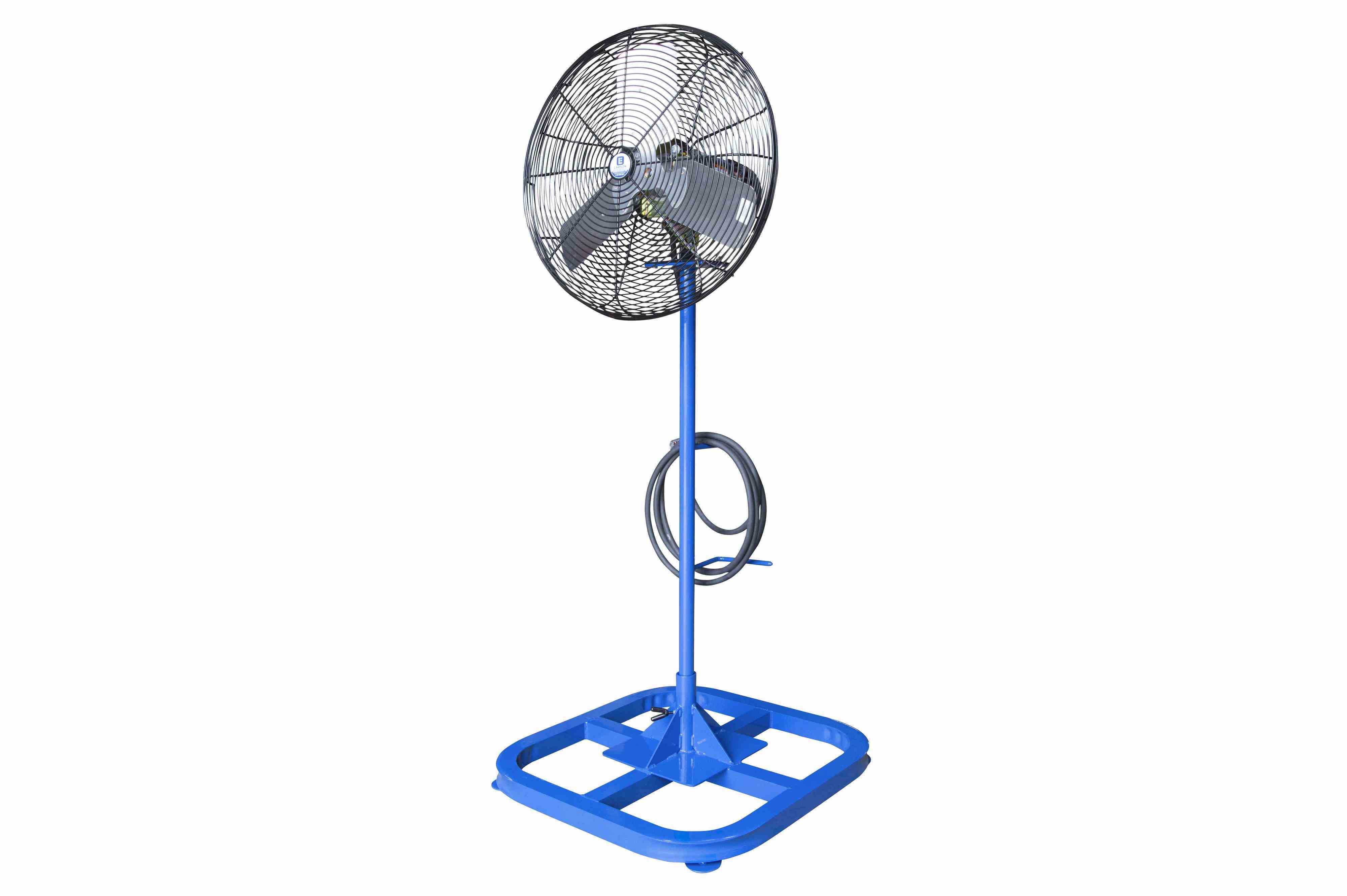

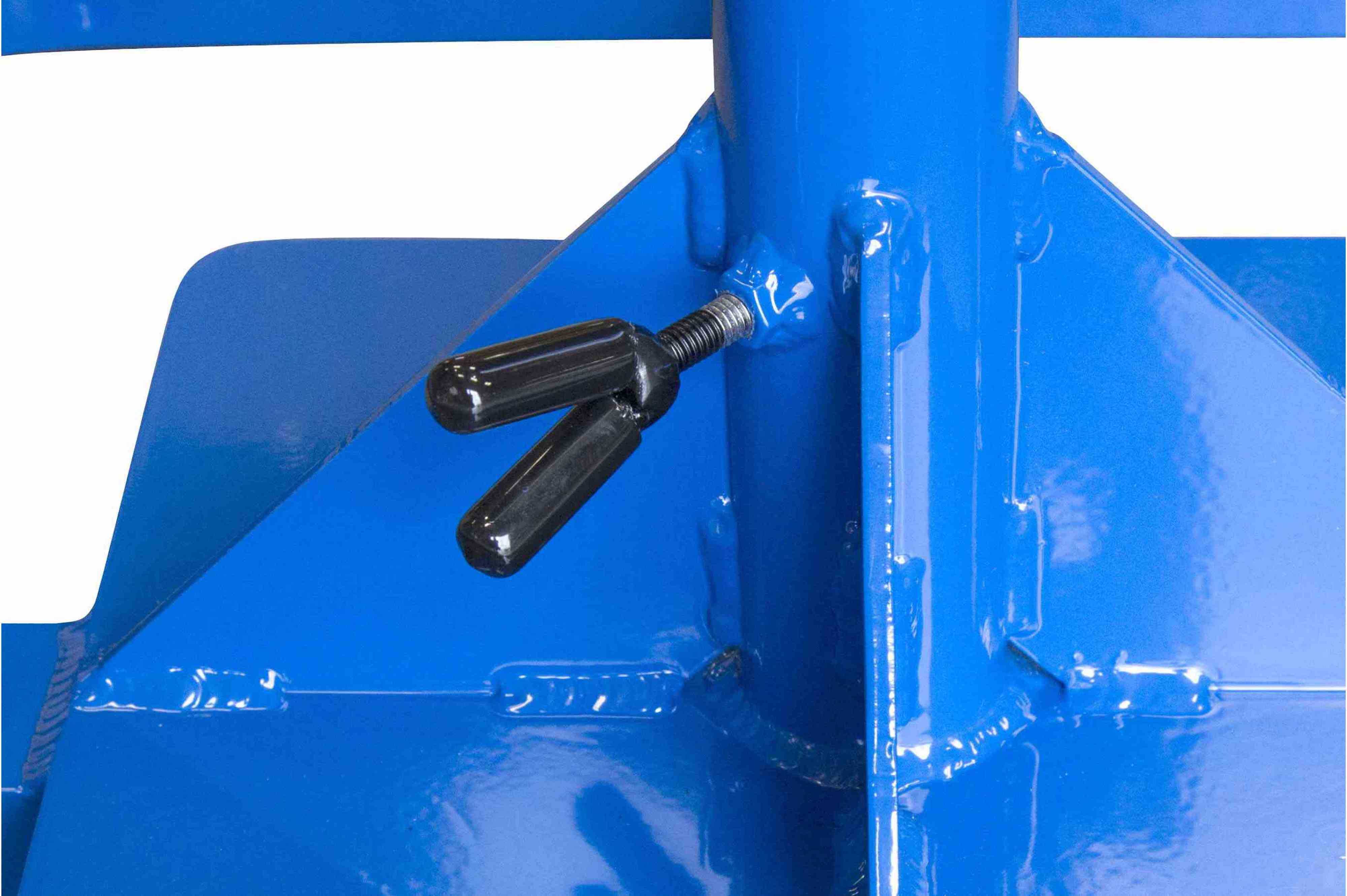

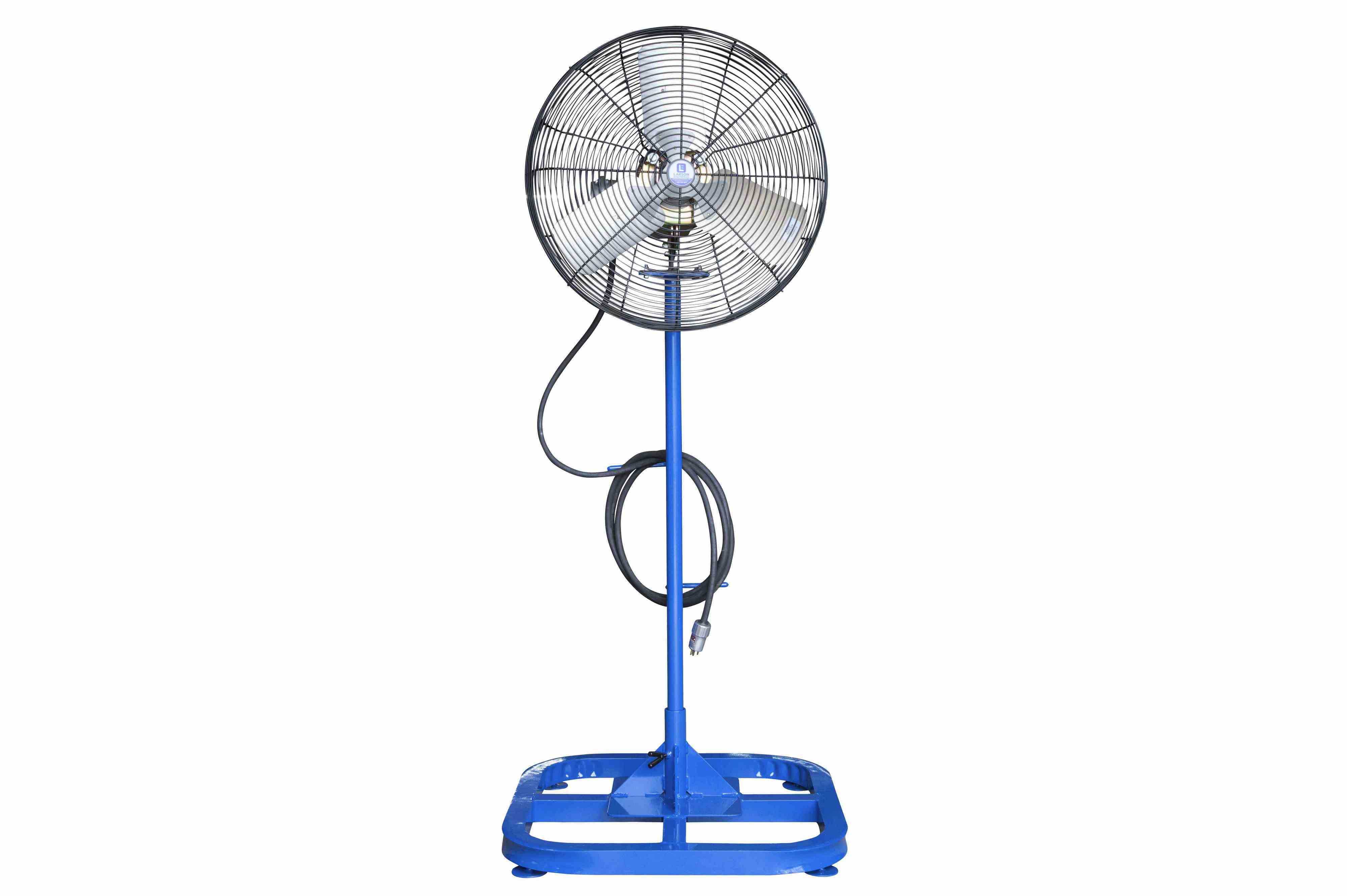

　　结构设计层面，风扇采用重型方管底座支架，底座为四边框式落地结构，配重经过专门核算，整机自重达到78磅，在工业现场常见的气流扰动、设备剐蹭、地面轻微震动工况下都不会出现倾翻风险，底座的安装边界不需要额外打膨胀螺栓固定，直接放置在平整硬质地面即可稳定使用，适配临时作业点位的快速布设需求。立杆采用整根圆形金属管材，连接位置采用加厚焊接节点，避免长期震动出现连接松动，网罩采用加粗钢制线材编制，表面做粉末涂层处理，既具备耐腐蚀性，也能承受现场常见的硬物碰撞，不会出现网罩变形触碰扇叶的风险。

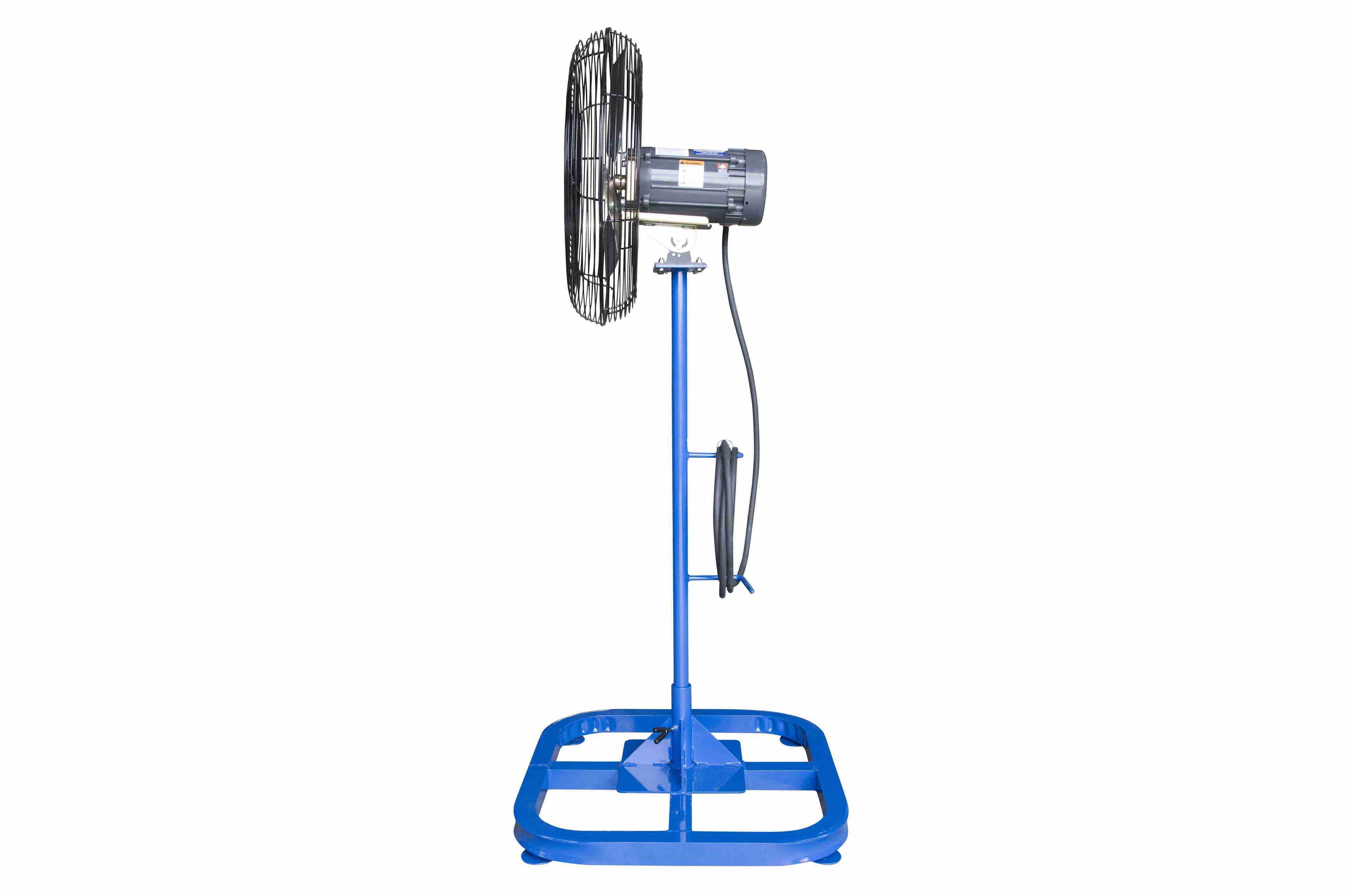

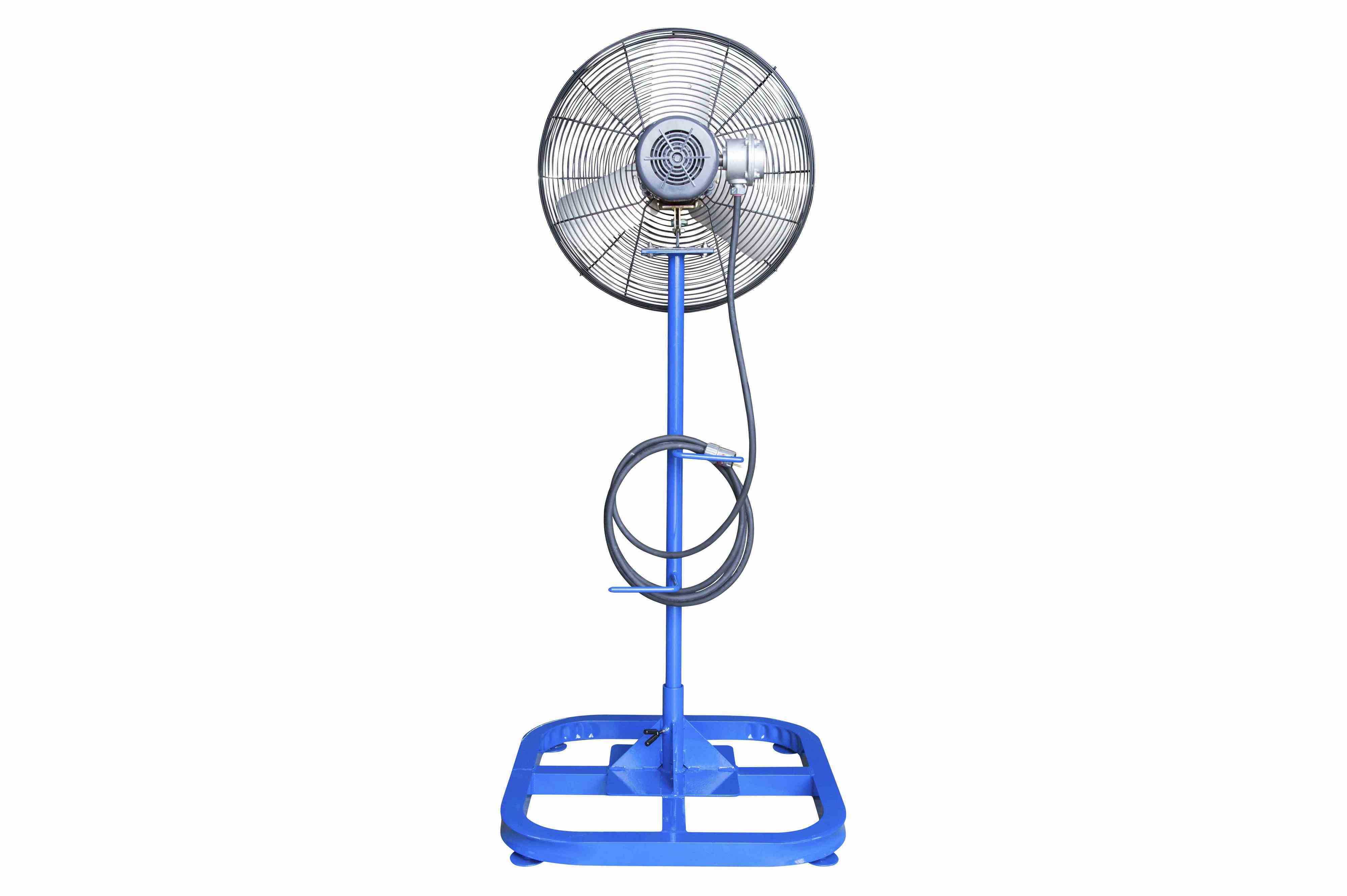

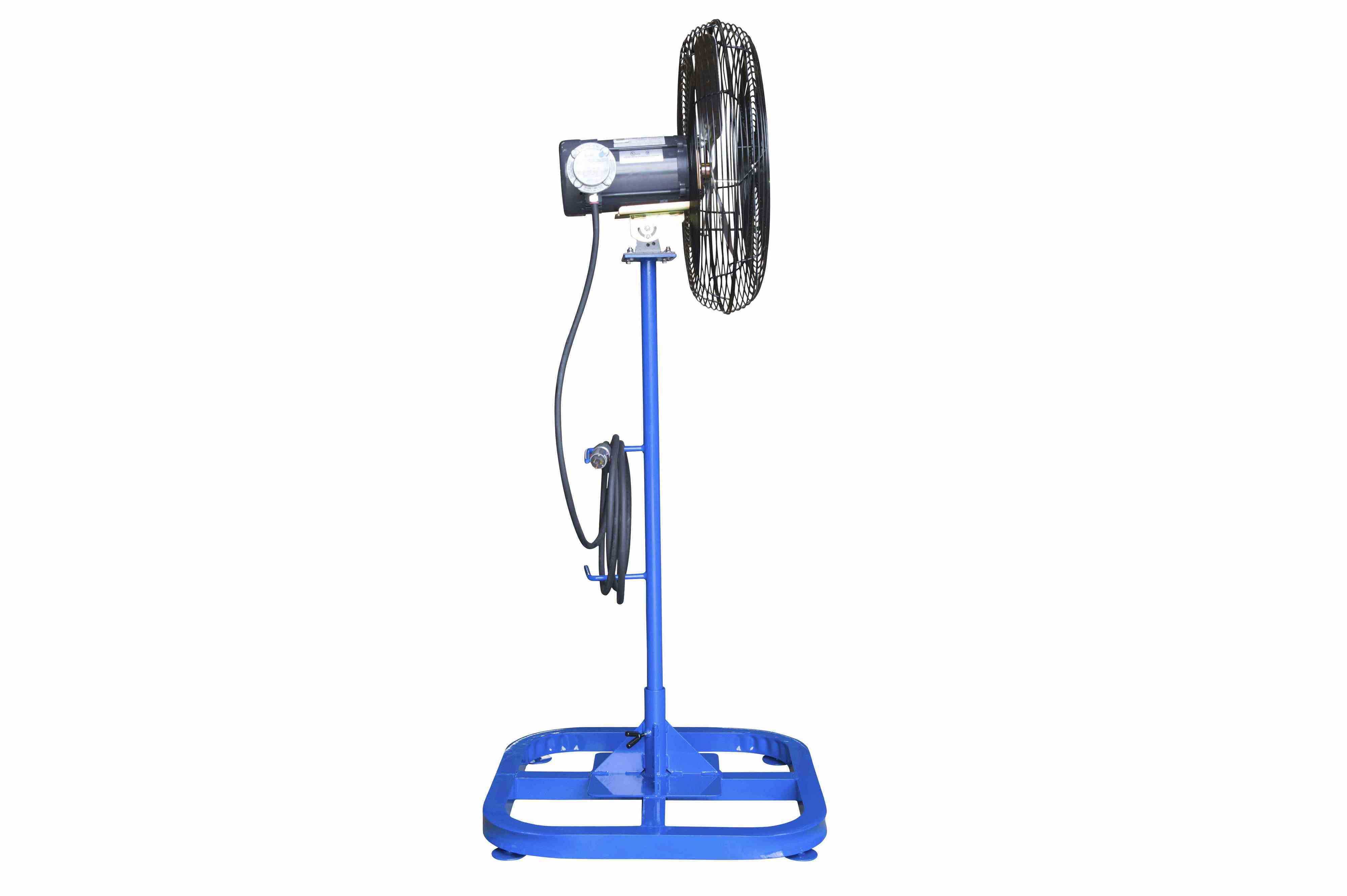

　　扇叶部分采用三片铝制叶片，叶片安装角度设定为14度，这个角度是经过风量与风压平衡核算的，在额定转速下可以实现超过7980立方英尺每分钟的空气输出量，能够在作业面形成有效的气流通道，快速带走区域内积聚的易燃易爆混合气体，同时为作业人员、发热生产设备提供冷却气流。电机部分采用1/2马力的免维护防爆电机，自带热保护结构，电机外壳为密封防爆结构，能够将电机内部可能产生的电火花完全封闭在壳体内，不会引燃外部环境的易燃易爆介质，额定转速设定为1725RPM，转速经过专门调校，既保证足够的风量输出，也避免转速过高导致叶片摩擦、电机过热带来的额外风险。

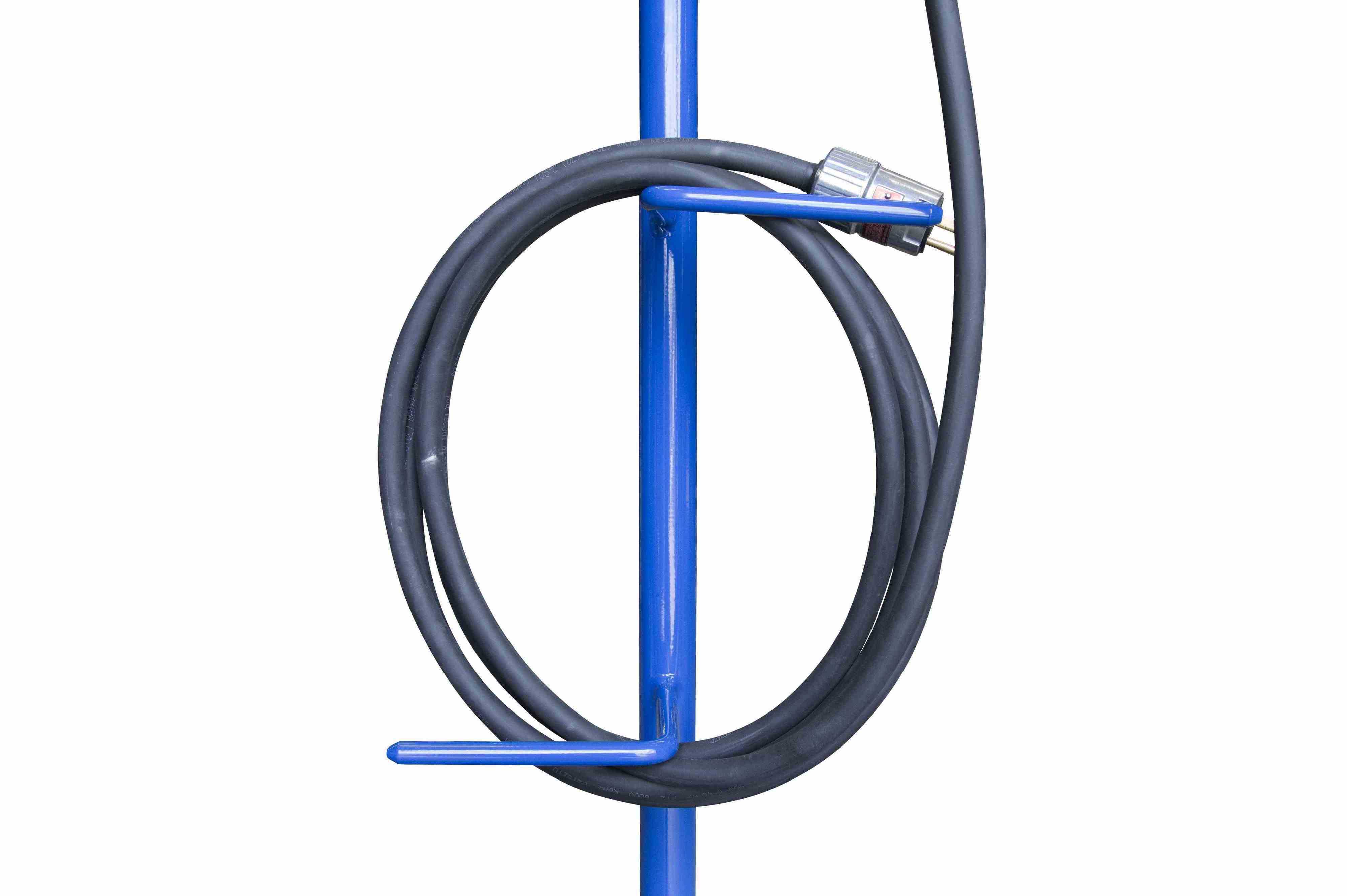

　　供电部分的结构设计同样遵循防爆要求，配套6英尺长的16/3规格SOOW耐化学腐蚀耐磨线缆，线缆接入电机的位置配置防爆线帽，密封线缆与壳体的连接间隙，避免易燃易爆介质渗入电机内部；线缆末端配套防爆插头，根据供电电压的不同适配不同规格的防爆插座，115V供电版本适配5-15或5-20规格防爆插头，208-230V供电版本适配6-20规格防爆插头，插头与插座的连接同样具备防爆密封能力，避免插拔过程中产生的电火花外泄。

　　在设计细节上，这款风扇没有配置多余的电子调速、遥控等功能，所有控制部件都采用防爆结构的机械式组件，减少电子元件故障带来的点火风险；网罩的固定螺丝采用防松结构，长期运行震动下不会出现螺丝脱落；所有金属部件之间都做了等电位连接设计，避免运行过程中产生静电积累；表面的粉末涂层具备耐油污、耐化学腐蚀的能力，在工业现场的复杂环境下可以长期使用不会出现涂层脱落、壳体锈蚀的问题。

　　从安装适配的角度来看，这款风扇的整体高度适配站立作业人员的冷却需求，气流覆盖范围可以覆盖直径6米左右的作业区域，不需要复杂的安装工序，运抵现场后只需要将立杆与底座、机头与立杆的固定螺栓锁紧，接通对应规格的防爆供电回路即可投入使用，后期维护只需要定期清理网罩与扇叶的积尘、检查线缆外皮是否出现破损即可，不需要复杂的拆解维护，适配工业现场低维护成本的使用需求。不同于壁挂式、吊装式防爆风机，这款底座安装的落地风扇可以根据作业点位的变化灵活移动，不需要在墙面、顶面做固定安装结构，非常适合临时检修作业、流动加工工位这类需要经常调整通风位置的场景使用。
