18英寸防爆低压轴流风机结构设计

　　这款防爆低压风机的三维结构设计，核心围绕危险作业区域的通风排风需求展开，适配存在易燃易爆气体、粉尘的作业场景，从结构选型到部件设计都严格贴合防爆工况的使用要求。从实际应用场景来看，这类风机主要部署在存在Class D组、Class F&G组危险介质的作业区域，涵盖洁净室、物料提取车间、实验室通风系统、炼油生产区域、谷物加工车间、化工生产车间、焊接作业区、危化品储存区、电池更换作业区等场景，这些区域对通风设备的防爆性能有硬性要求，普通民用或工业风机无法满足安全规范，必须从结构根源上杜绝火花产生的可能。

　　从设备实际用途出发，该风机的核心作用是驱动区域内空气流动，实现危险区域的通风换气、易燃易爆介质稀释、作业区域降温排风，避免危险气体或粉尘在局部区域积聚达到爆炸临界浓度，同时兼顾作业区域的空气流通需求，保障作业人员的操作环境符合安全规范。风机的额定风量为2600立方英尺每分钟，能够在短时间内完成指定区域的空气置换，适配中小规模危险作业区域的通风需求。

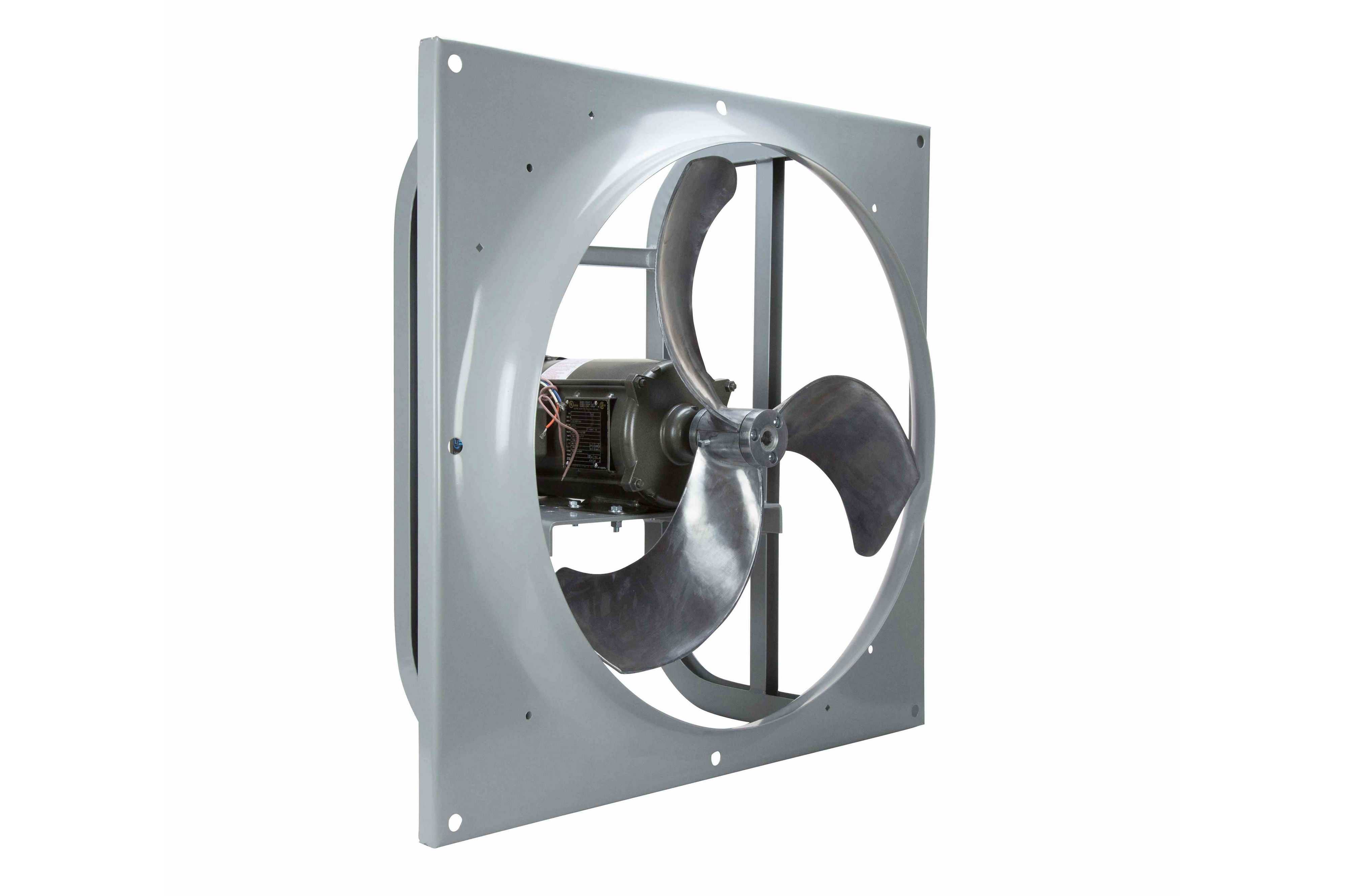

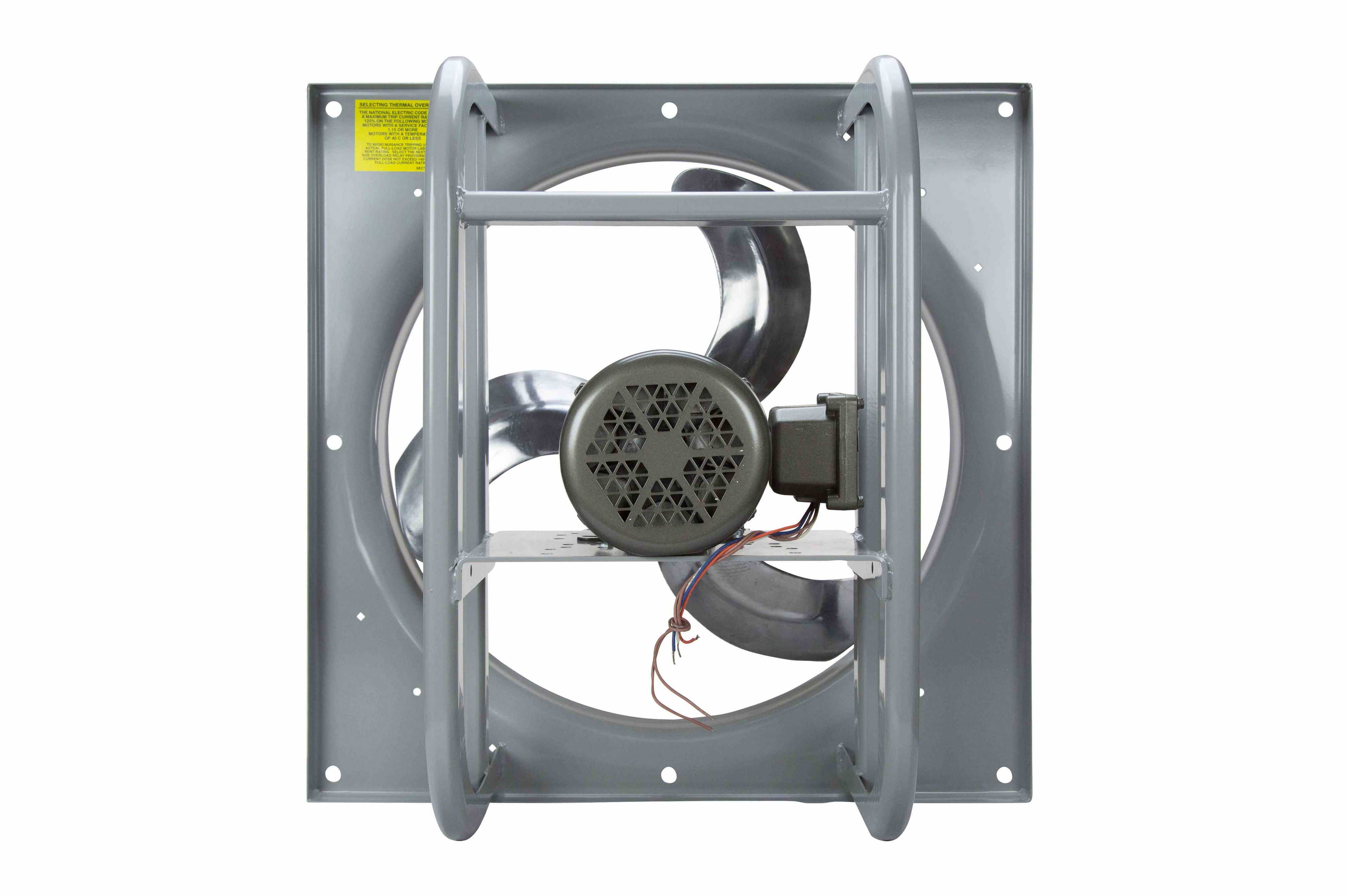

　　产品功能特性的设计上，首先核心部件采用抗火花铸铝叶片，叶片直径为18英寸，铸铝材质在运转过程中即使与周边结构发生意外剐蹭，也不会产生机械火花，从根源上降低引爆周边危险介质的风险。配套的动力单元为全封闭防爆型1/4马力电机，电机本身具备防爆密封结构，能够阻止电机内部的电气火花外泄到周边危险环境中，电机额定转速为1140RPM，适配双电压供电场景，可在115V与230V交流电压下稳定工作，接线方式为硬接线安装，符合工业防爆区域的电气安装规范。风机整体为完全组装式结构，出厂时已完成所有部件的装配与调试，现场安装时仅需完成固定与接线即可投入使用，减少现场装配带来的安全隐患。

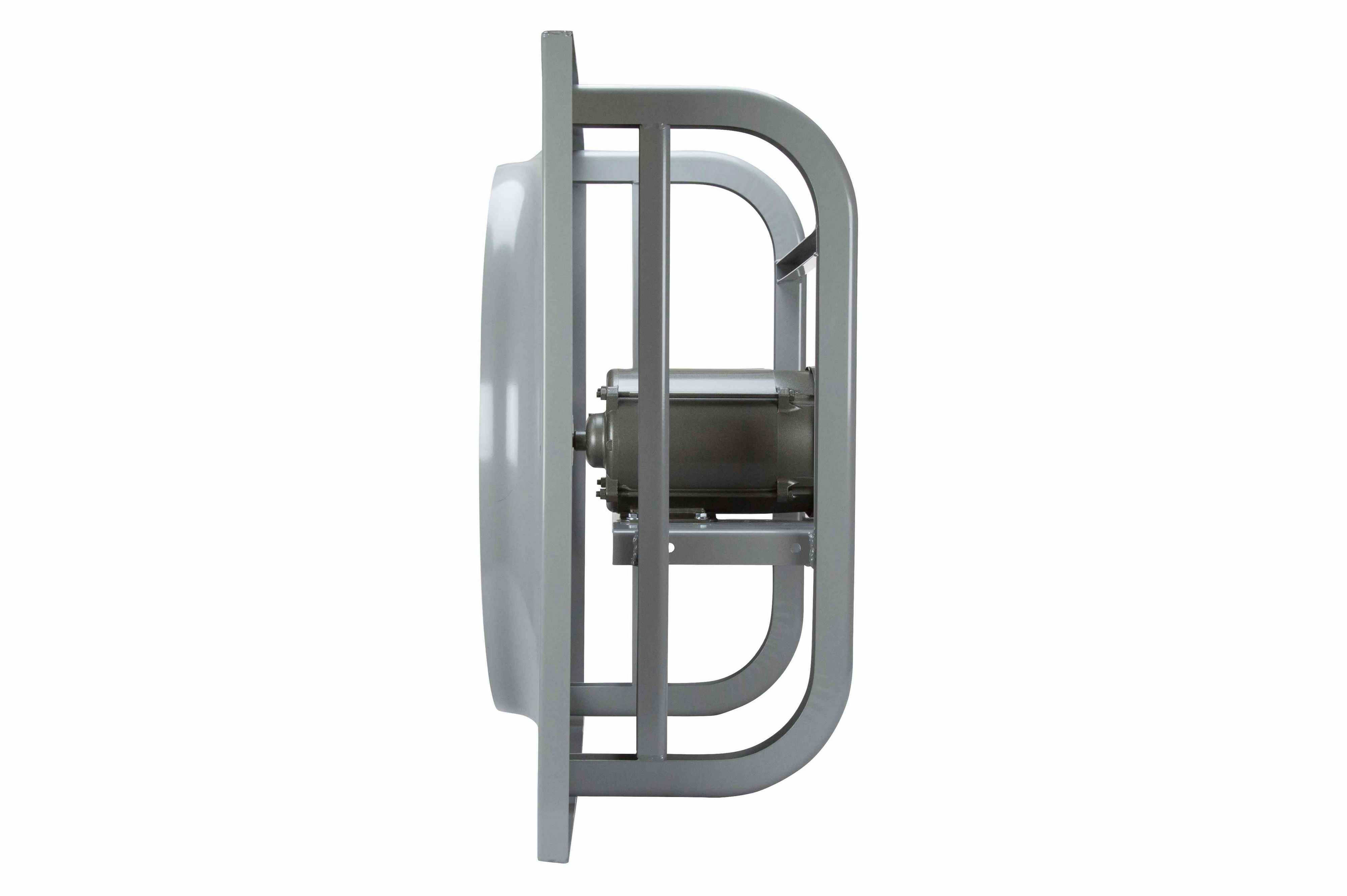

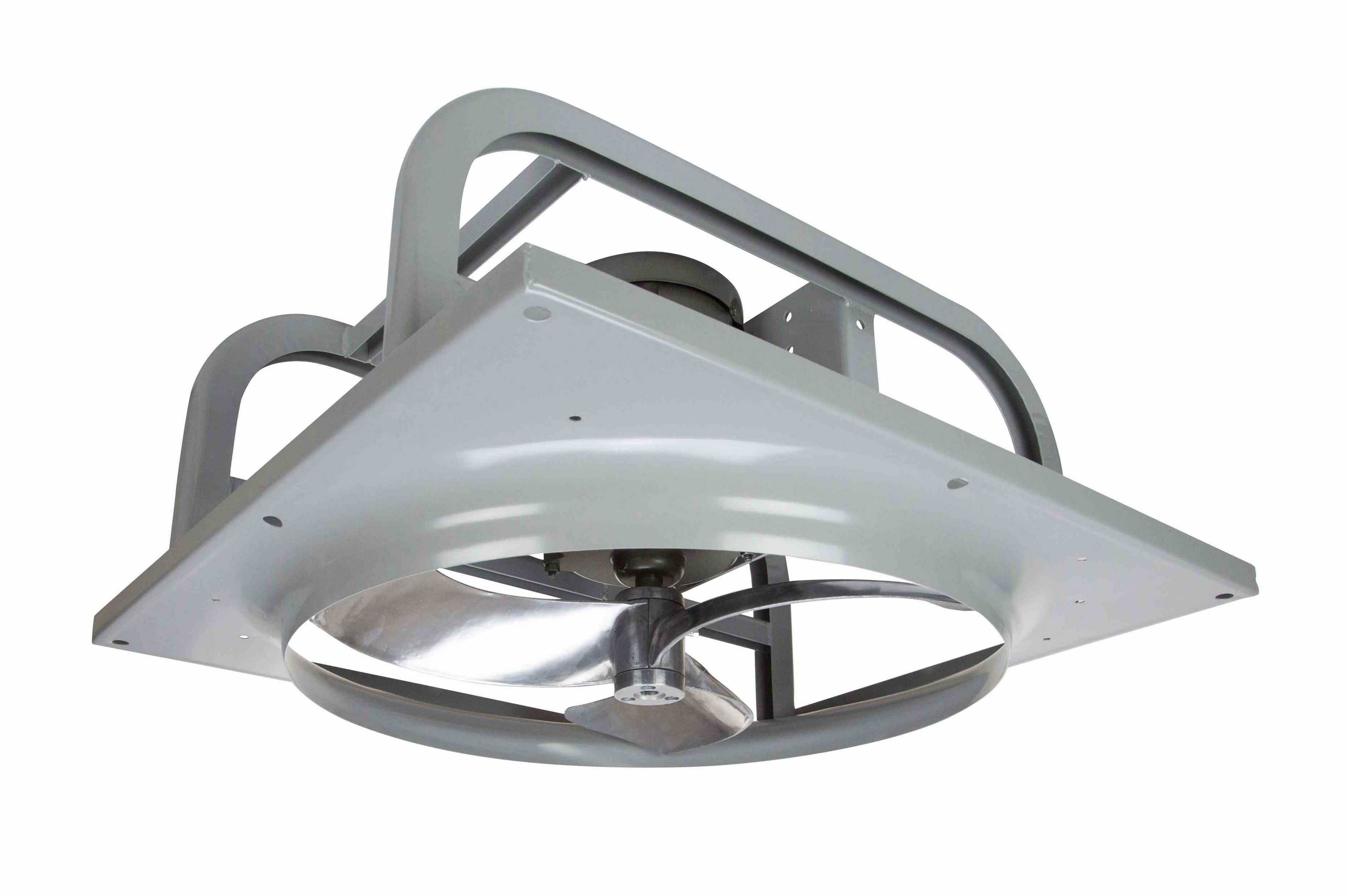

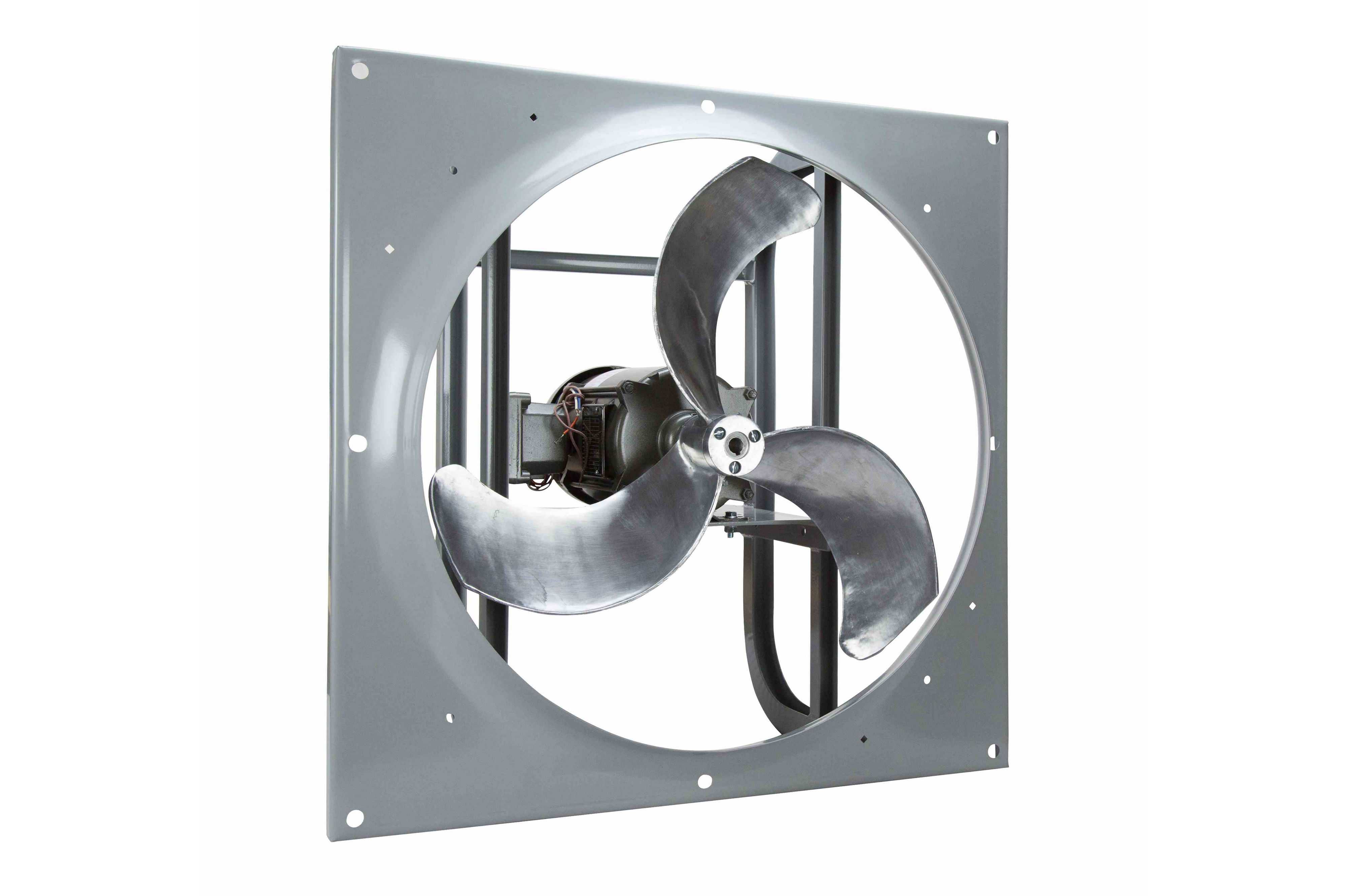

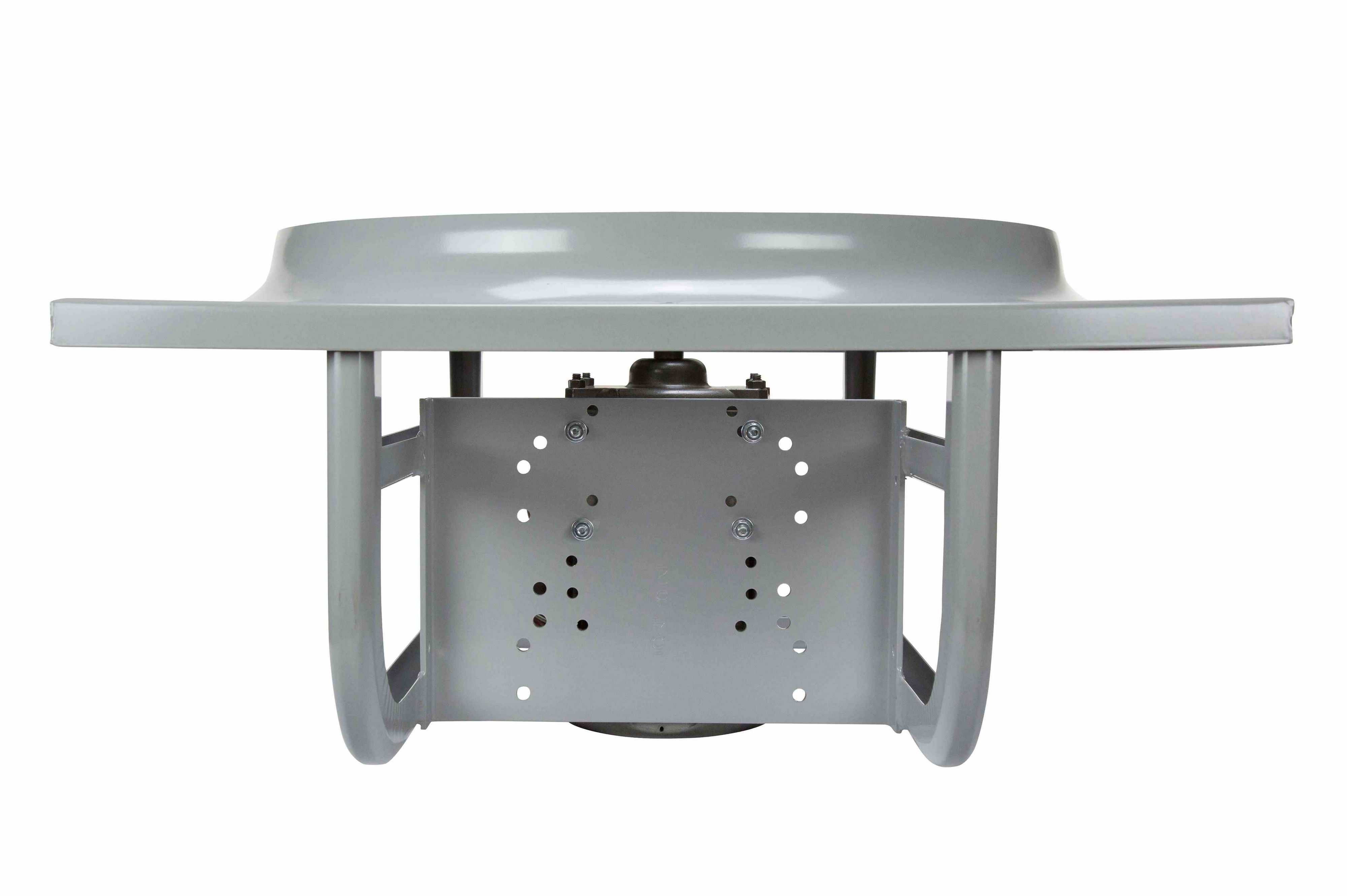

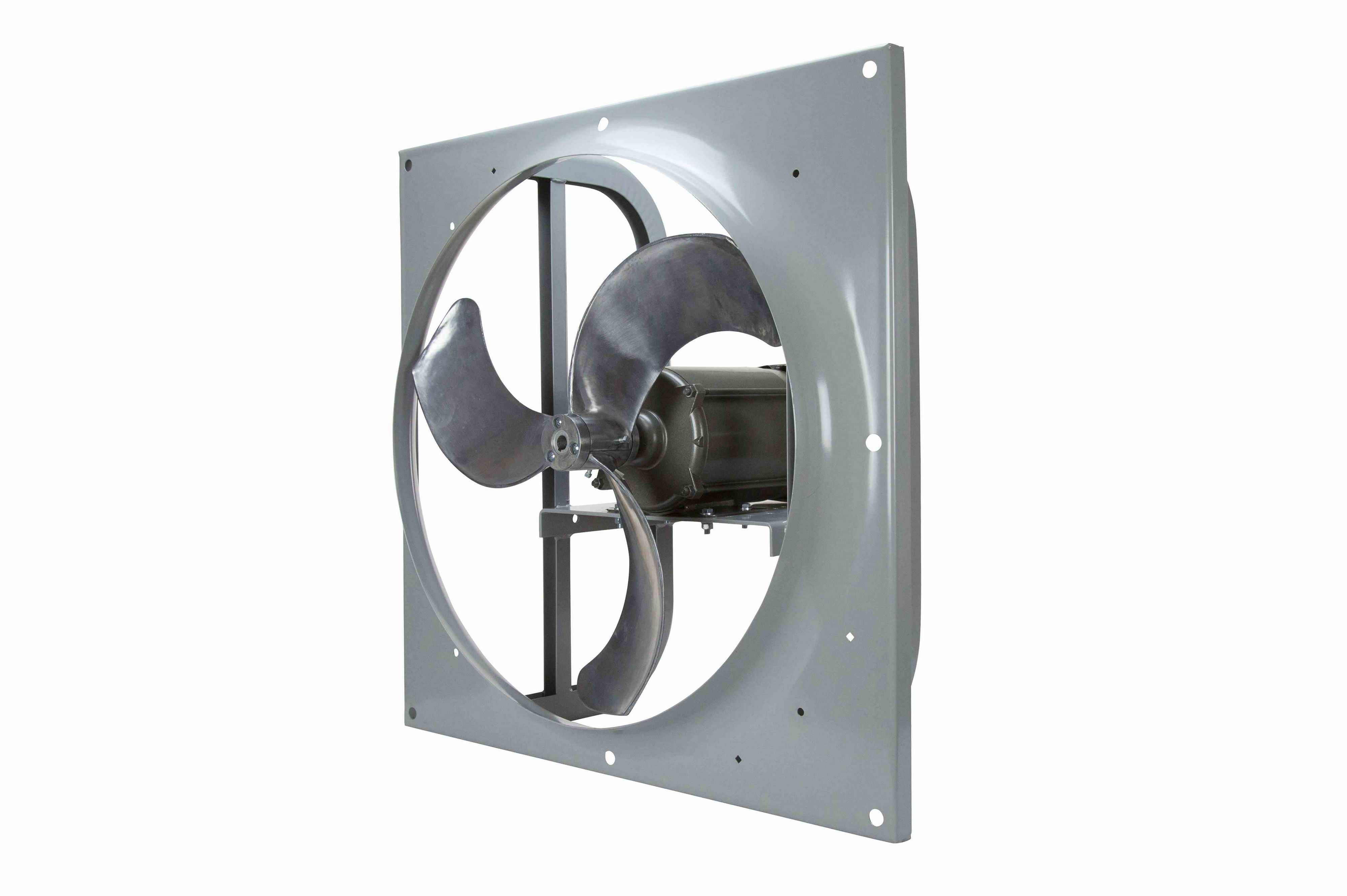

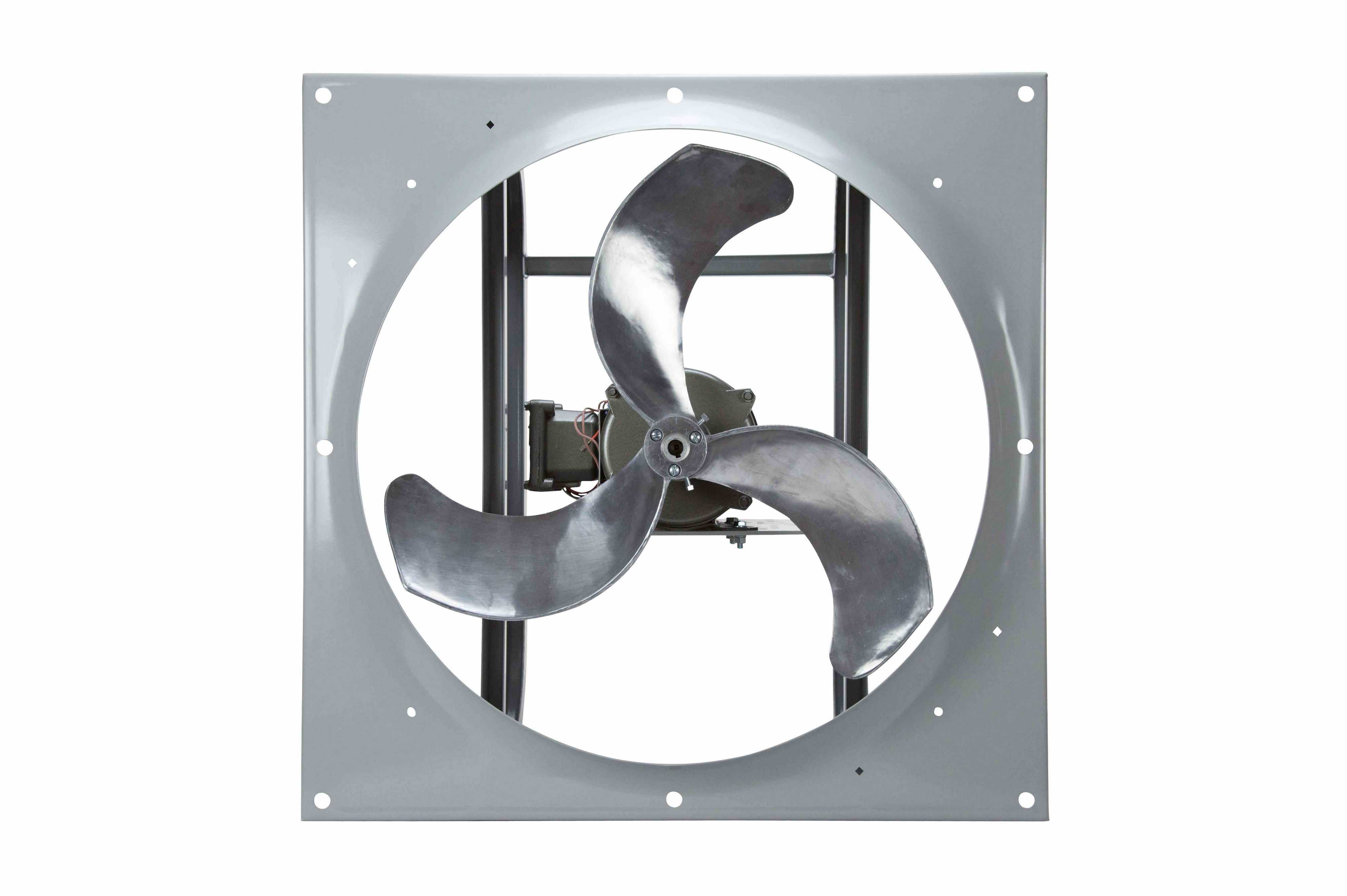

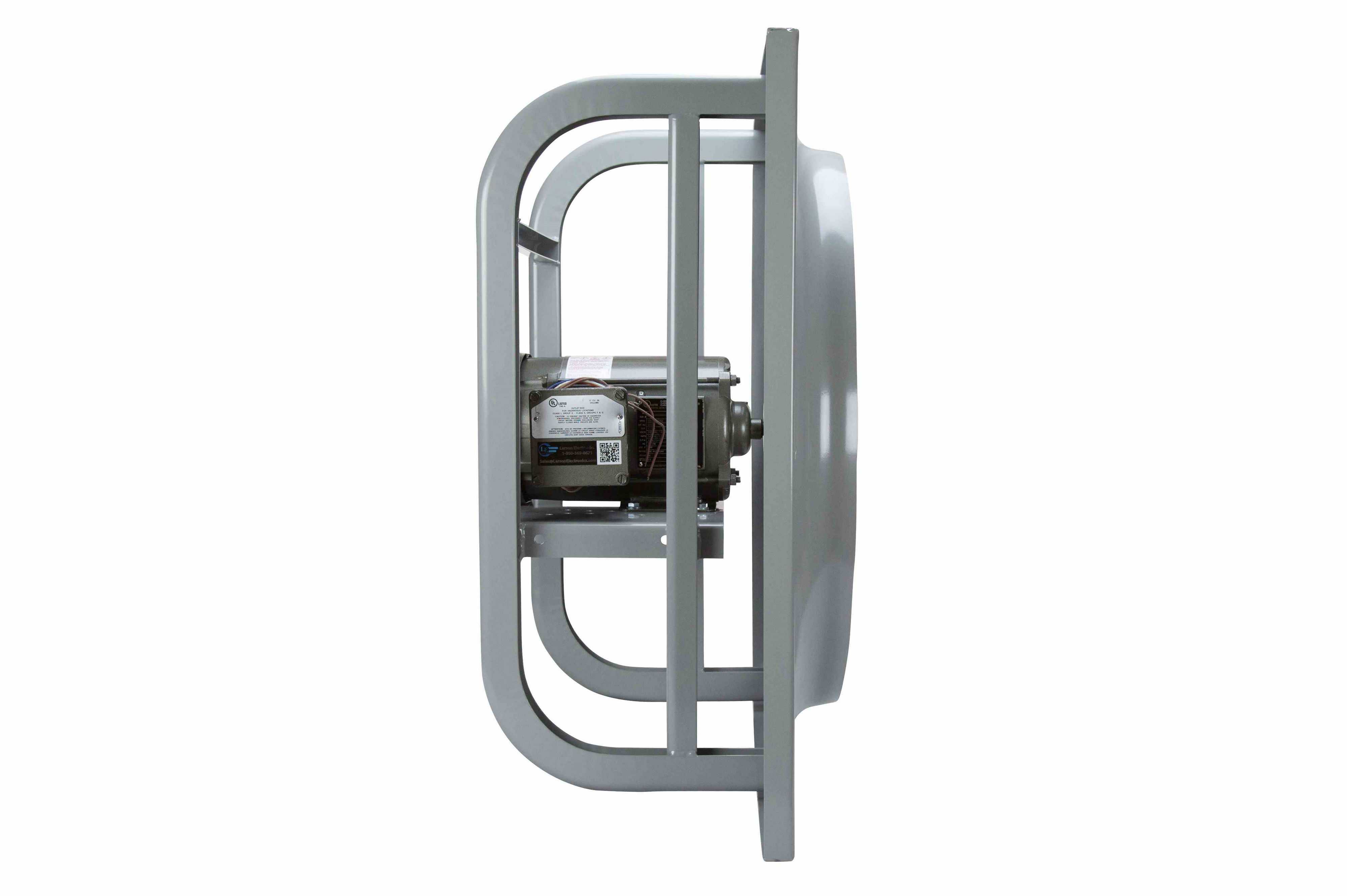

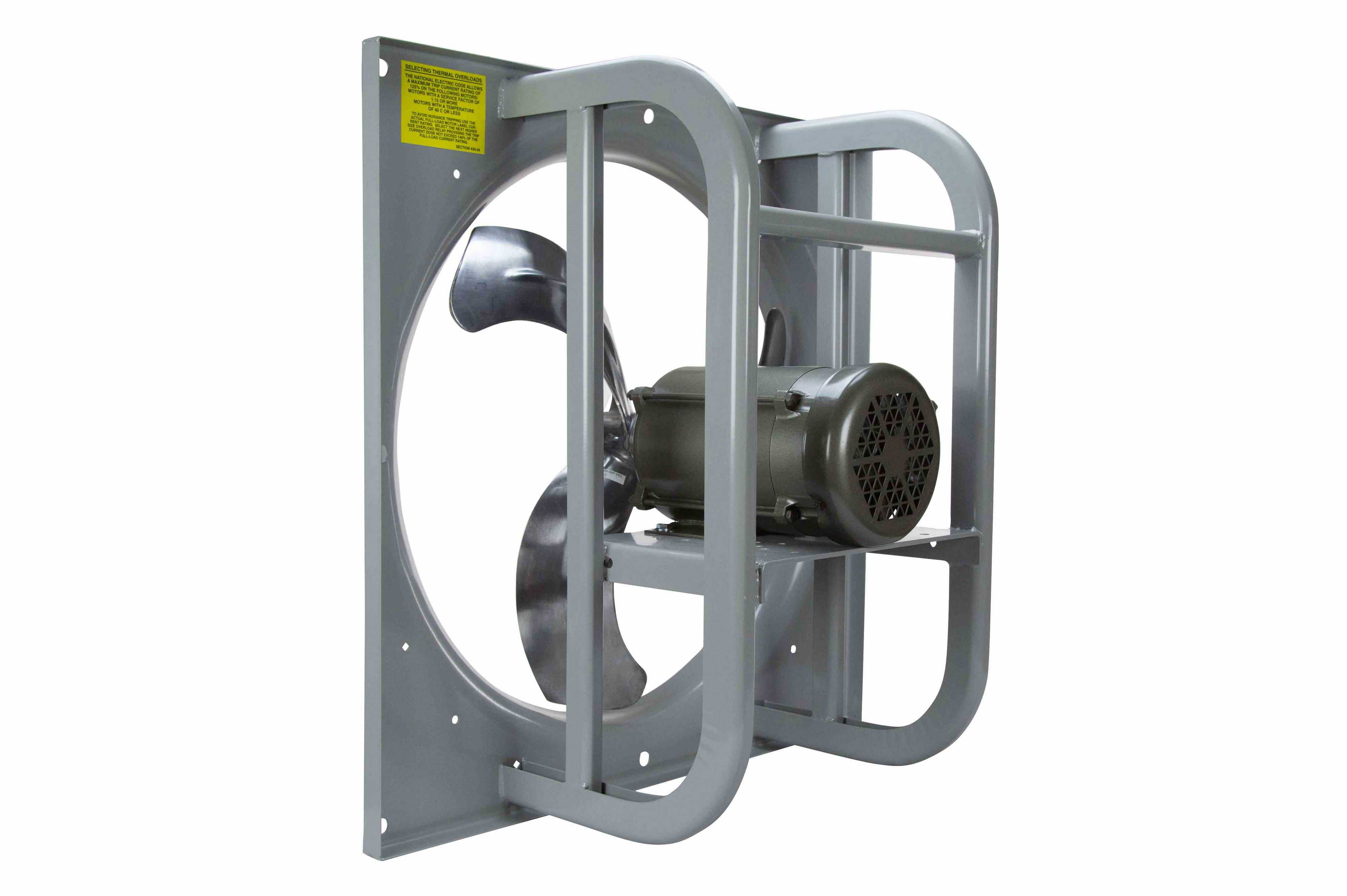

　　从设计思路来看，这款风机采用方形安装法兰的轴流结构，方形法兰相比圆形法兰更便于在墙体、设备柜体、通风管道端口进行固定安装，法兰上预设的安装孔位可直接匹配常规的工业安装螺栓规格，无需现场二次打孔加工。叶片采用三叶片轴流结构，叶片型线经过气动优化，在保证足够风量的前提下降低运转噪音与气流阻力，提升通风效率。电机与叶片的连接采用直联结构，省去了皮带传动等中间传动部件，既减少了传动部件摩擦产生火花的风险，也降低了后期的维护工作量，提升设备在危险区域运行的可靠性。风机的支撑结构采用金属框架焊接成型，框架与安装法兰为一体化结构，保证整体结构强度，避免长期运转产生结构形变，影响叶片运转间隙。

　　外形尺寸与安装边界方面，这款风机的核心安装界面为方形法兰结构，法兰边长适配18英寸叶片的运转边界，叶片与风筒内壁预留足够的安全运转间隙，避免运转过程中叶片与风筒发生剐蹭。安装时需要预留的空间需覆盖法兰整体尺寸，同时在风机进出风侧预留足够的气流流通空间，避免遮挡进出风路径影响通风效率。电气接线端位于风机侧部的防爆接线腔内，接线时需按照防爆电气的安装规范完成密封处理，保证接线部位的防爆性能。静压参数适配常规的通风管路阻力，可直接对接短距离通风管道，也可作为壁式排风机直接安装在墙体预留洞口上，安装方式灵活，适配不同场景的部署需求。

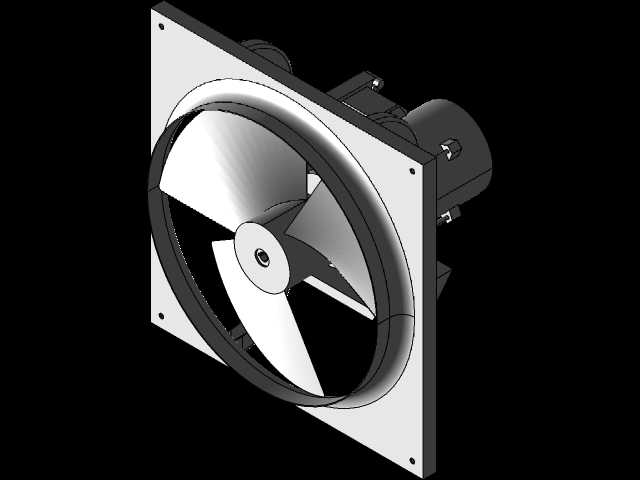

　　在结构建模过程中，需要重点关注叶片与风筒的间隙尺寸、安装法兰的孔位精度、电机安装位的同轴度，这些参数直接影响风机的运转安全性与通风效率，尤其是防爆场景下，任何部件的剐蹭都可能引发安全事故，因此建模时需要严格把控各运动部件与固定部件的安全间隙，同时保证整体结构的强度满足长期运转的抗振需求，避免长期振动导致连接部件松动。
