接触式自耦调压器三维结构设计

在实验室测试、小型生产线供电调试、家电维修工位、教学实训台这类需要灵活调整输出电压的场景里，接触式自耦调压器是出镜率极高的供电配套设备，和固定变比的变压器不同，它能在额定范围内连续平滑调整输出电压，满足不同负载的电压适配需求，不管是给低压受试设备做升压测试，还是给进口设备匹配适配电压，或是模拟电压波动工况做产品可靠性验证，都能靠它实现精准的电压输出控制。

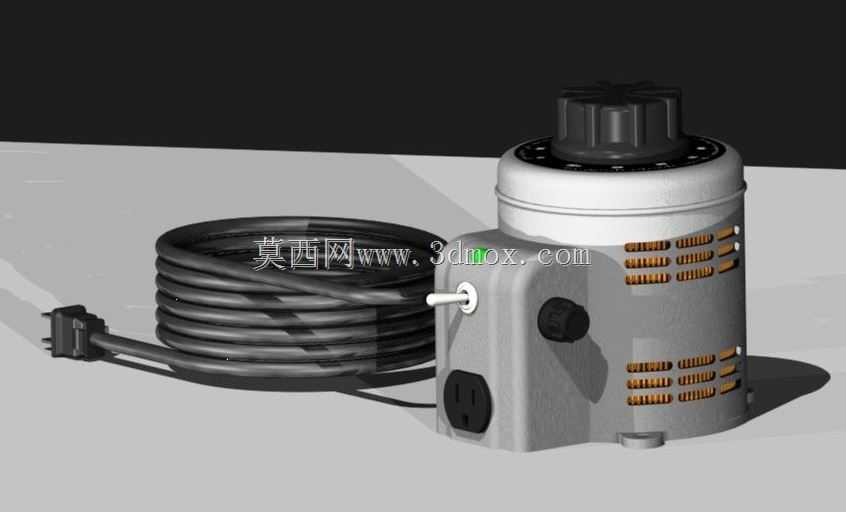

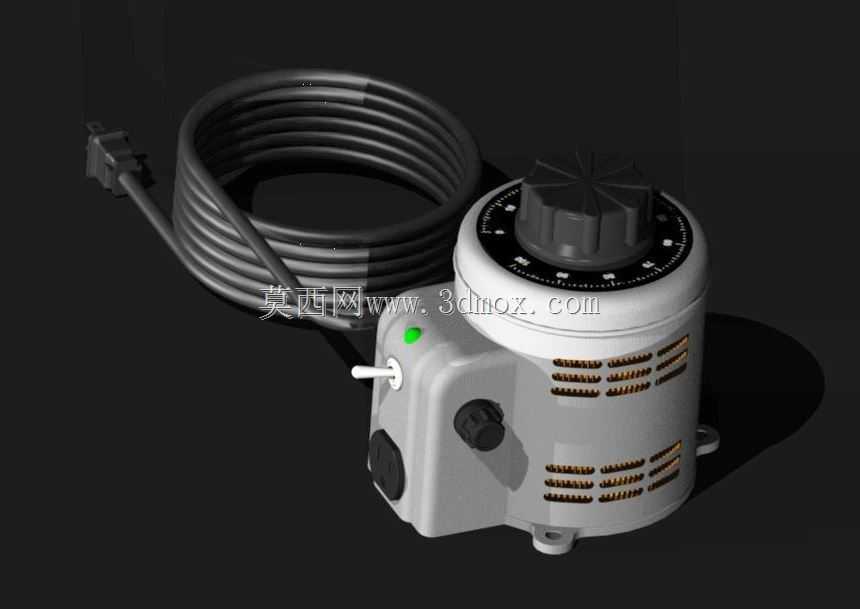

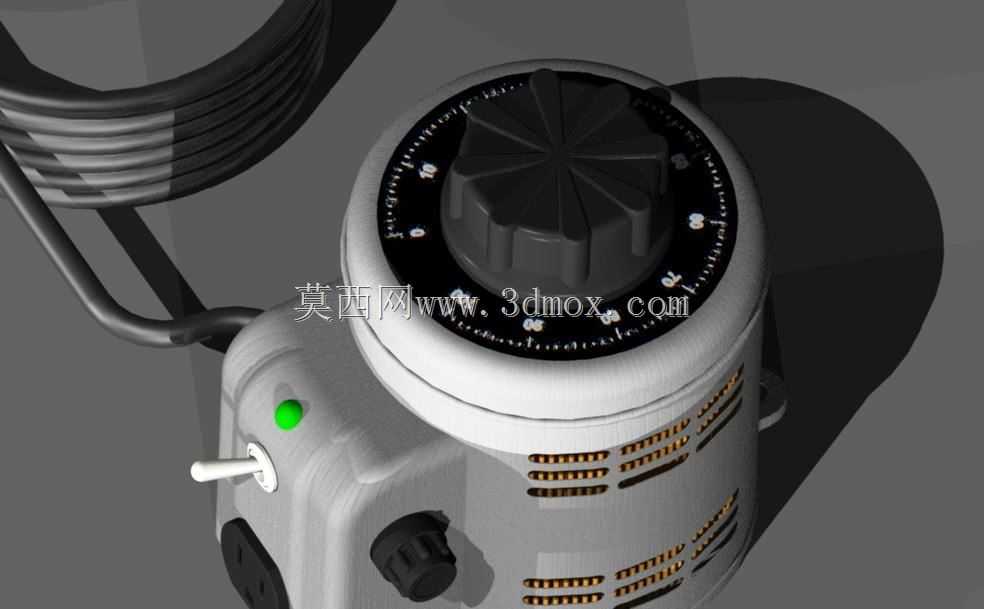

从结构设计逻辑来看，这款调压器采用立式筒状布局，核心的环形调压线圈固定在下部的铸铁基座内部，基座侧面预留了输入输出接线端口，端口旁设置了电源开关与工作状态指示灯，顶部的刻度转盘与调节旋钮同轴连接，带动碳刷架沿环形线圈表面滑动，通过改变碳刷与线圈的接触位置，调整线圈参与工作的匝数比，以此实现输出电压的连续调节。刻度盘上清晰标注了电压对应刻度，调节时可以直观读取当前输出电压值，旋钮采用防滑齿形结构，手动调节时阻尼适中，不会出现打滑或调节过冲的情况，碳刷与线圈接触面采用弹性压接结构，长期滑动磨损后能自动补偿接触压力，避免接触不良导致的打火或电压跳变问题。

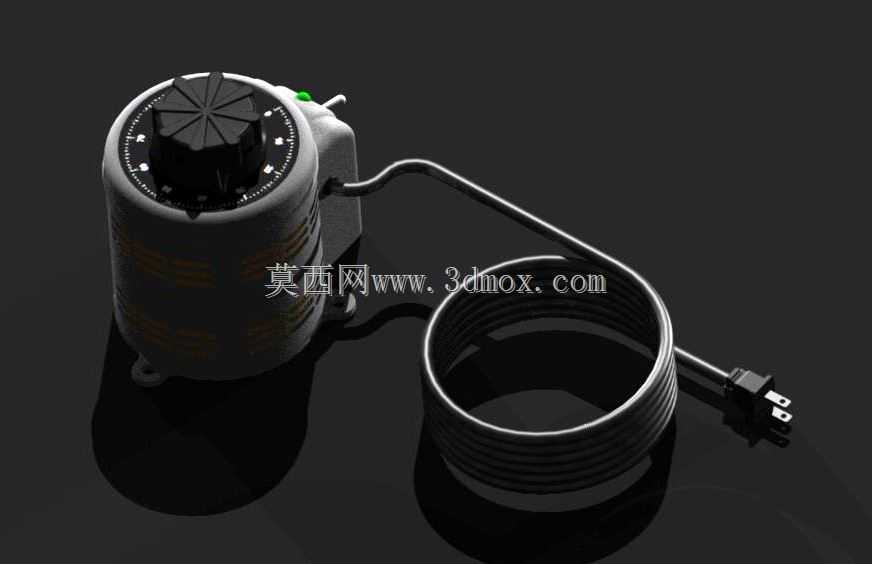

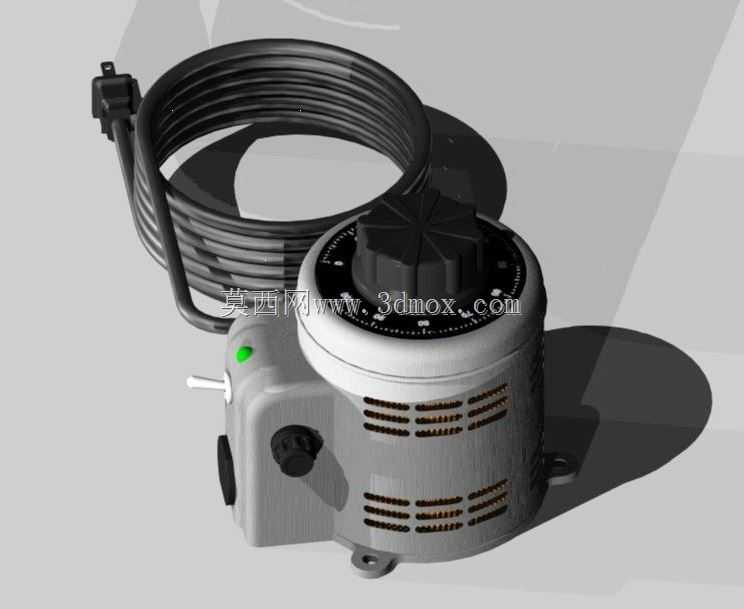

基座侧面开有多组横向通风槽，利用设备工作时的冷热空气自然对流带走线圈产生的热量，不需要额外加装散热风扇，既降低了运行噪音，也减少了风扇故障带来的设备失效风险，基座底部预留了两个带安装孔的固定支脚，安装时可以通过螺栓将设备固定在工作台面或设备机架上，支脚的安装孔位做了长圆形设计，允许一定的安装位置偏差，降低现场安装的对位难度。设备配套的电源输入线缆采用耐弯折的橡胶护套线，线缆长度适配常规工位的接线距离，插头采用标准三芯接地插头，确保设备外壳可靠接地，避免绝缘失效时的触电风险。

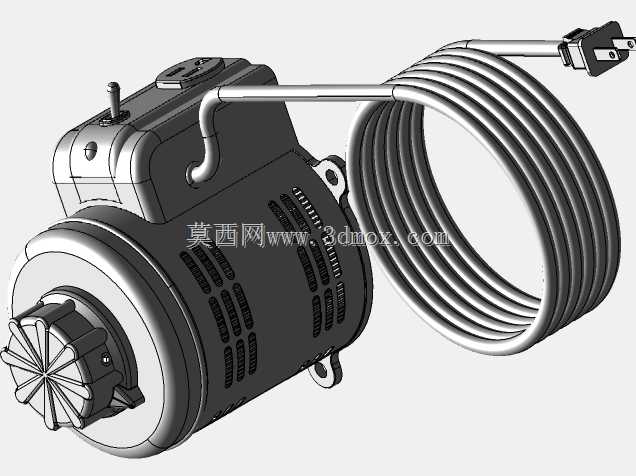

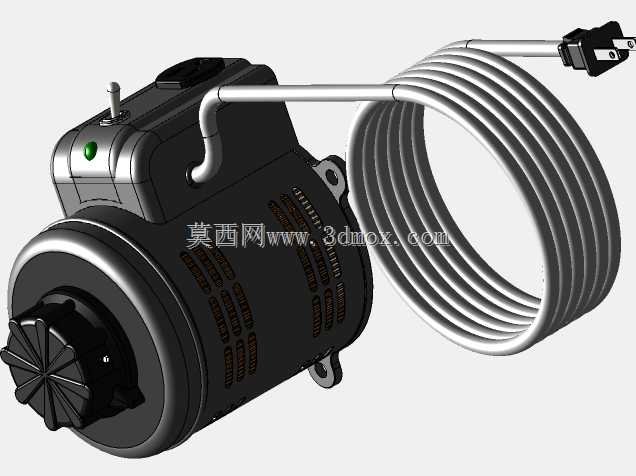

建模过程中，对环形线圈的层叠绕线结构做了细节还原，碳刷架的滑动导轨、弹簧压片结构都按照实际装配关系做了干涉检查，确保旋钮转动时碳刷架的运动行程与刻度盘的电压范围完全匹配，不会出现转到极限位置时碳刷脱离线圈的情况。基座的外壳采用压铸铝材质建模时，预留了接线端口的防水胶圈安装槽，开关与指示灯的安装位做了止口定位，装配时不需要额外调整就能保证外观面的平齐度。顶部的旋钮与刻度盘之间预留了微小的装配间隙，避免旋钮转动时与刻度盘发生摩擦卡顿，刻度盘的字符采用凹刻填漆工艺的结构表达，长期使用不会因为摩擦导致刻度模糊。

从安装边界来看，这款调压器的整体外径控制在150mm以内，整体高度不含旋钮凸起部分为200mm，安装时需要在设备周边预留至少50mm的散热空间，避免通风槽被遮挡导致散热不良，接线端口位于基座侧下方，接线时需要预留线缆弯曲半径，避免线缆过度弯折导致芯线断裂。设备整体重心偏低，固定在工作台面后即使调节旋钮时施加较大的转动力矩，也不会出现设备晃动或倾覆的情况，适合在固定工位长期使用。在实际选型配套时，需要根据负载的额定电流匹配对应功率的调压器型号，这款结构对应的调压器额定容量覆盖500VA到3000VA区间，能满足多数小型测试与调试场景的使用需求，建模时对不同容量型号的安装尺寸做了统一适配，同系列不同功率的产品可以共用安装孔位，方便用户后续升级更换设备时不需要重新加工安装台面。
