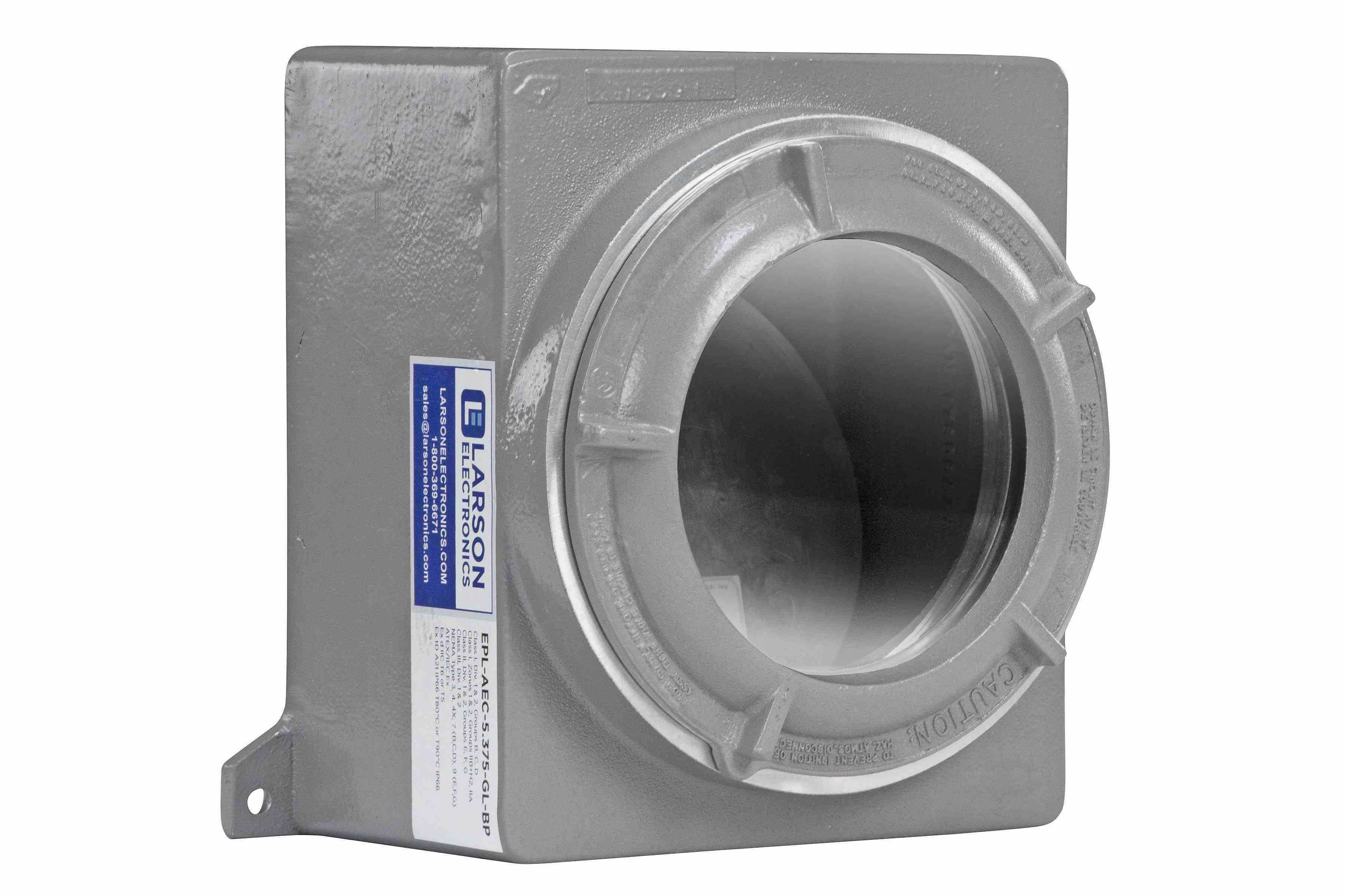

带背板防爆仪表外壳带5.38英寸透镜

　　这款带背板的防爆装置箱仪表外壳，主要面向存在易燃易爆混合气体、粉尘的危险作业场景设计，可容纳紧凑型工业仪表，适配石油开采、化工炼化、燃气输配、粉尘加工车间这类对设备防爆等级有强制要求的作业区域，为内部安装的监测类仪表提供可靠的防护屏障。从实际使用场景来看，这类外壳常被用来安装流量测量装置、温度监测模块、双线变送器、气体检测单元、PH分析仪、压力计、液位检测器、硫化氢监测器、压力开关等紧凑型工业仪表，在密闭空间、户外工业设施这类环境中，既可以隔绝外部易燃易爆介质与内部仪表电路的接触，避免电弧、高温引燃外部危险介质，也能阻挡灰尘、雨水、外力磕碰对内部仪表造成损伤。

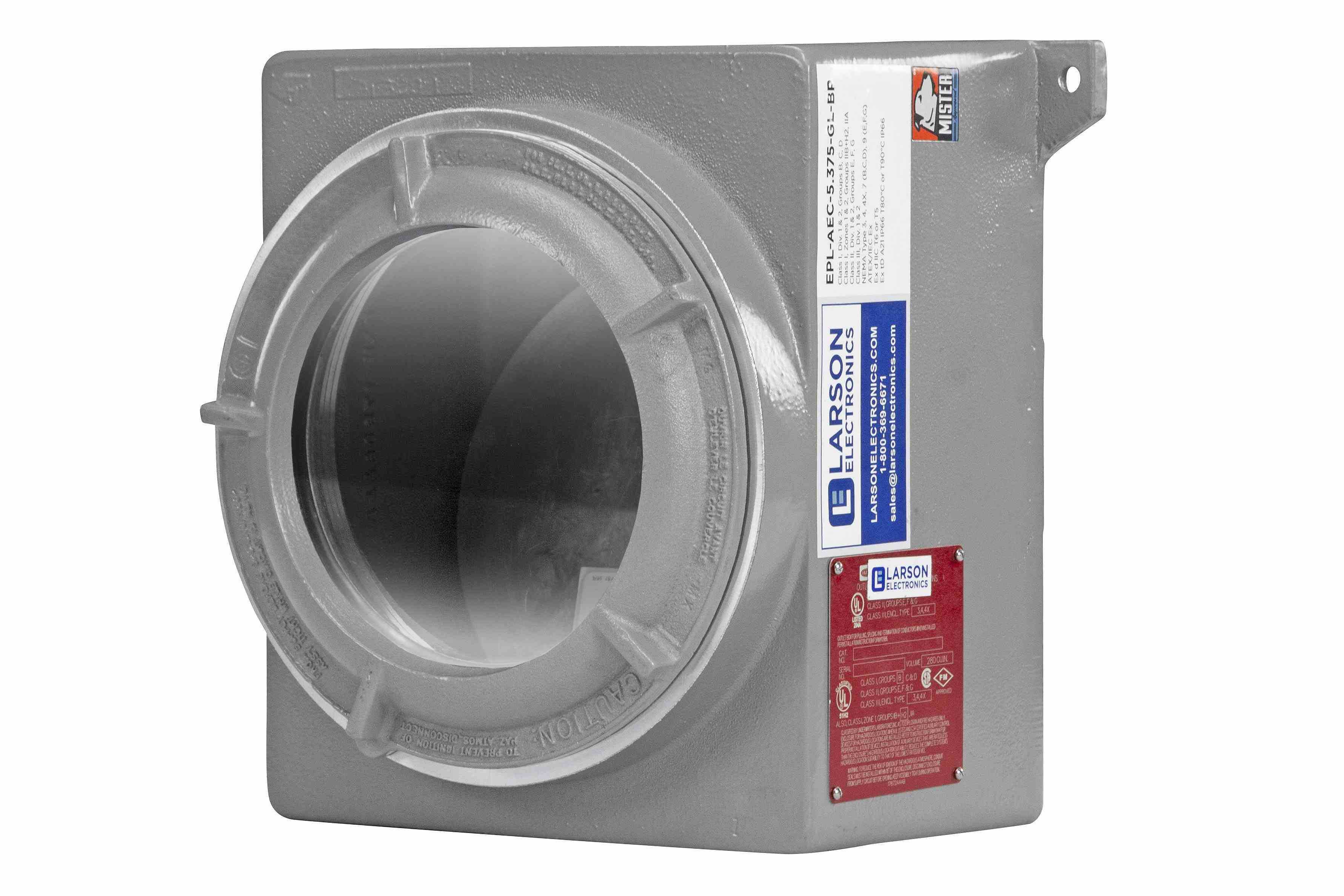

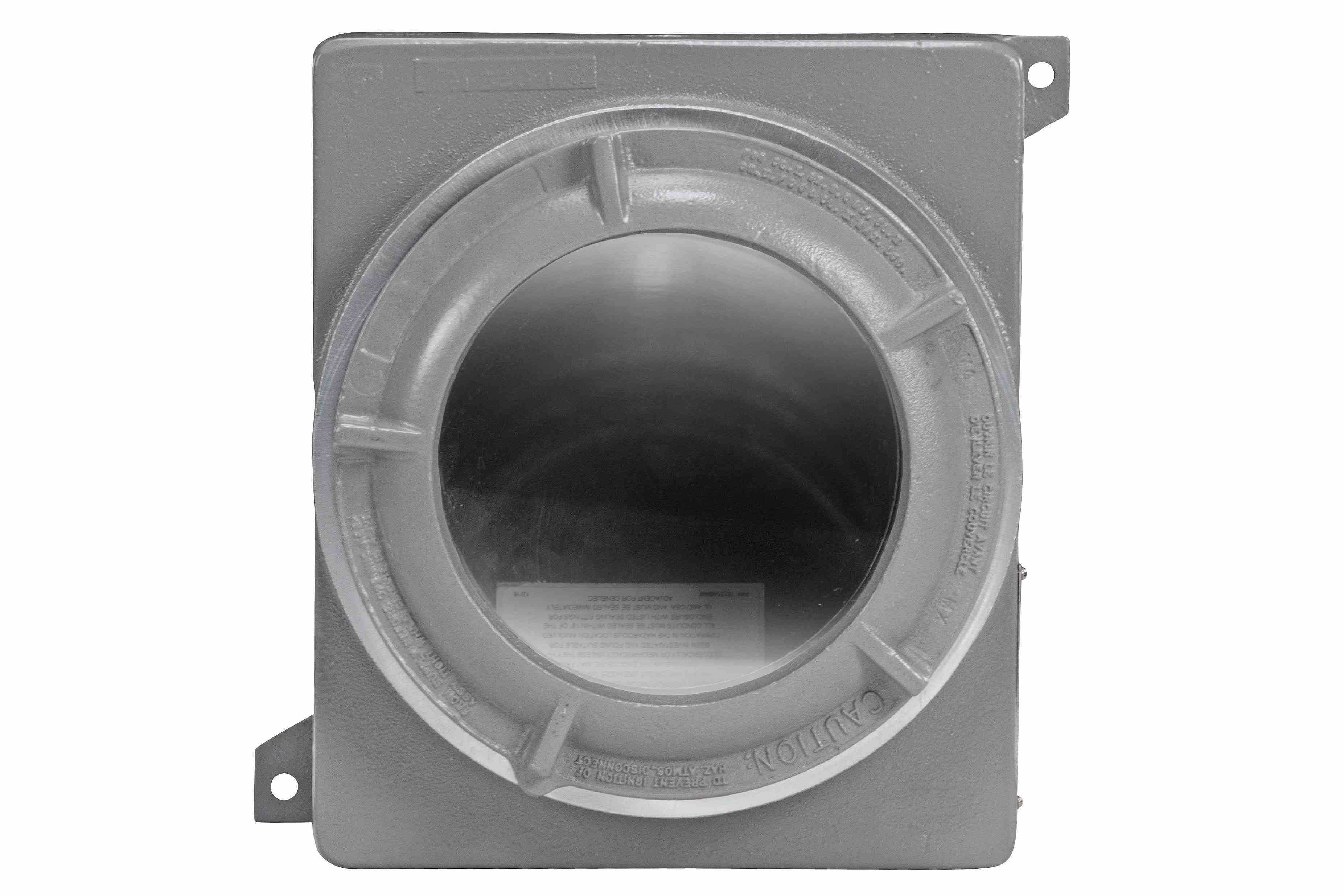

　　产品的功能特性围绕防爆防护需求做了针对性设计，壳体采用无铜铝材质铸造成型，材质本身具备无火花特性，即便发生磕碰摩擦也不会产生足以引燃危险介质的火花，同时材质强度足够应对粗暴搬运、恶劣天气侵蚀的使用工况。正面配置的5.38英寸钢化钙玻璃透镜，既可以为内部仪表提供清晰的观测窗口，方便运维人员直接读取仪表数值，无需开盖操作，也能承受内部意外燃爆产生的压力冲击，避免爆炸能量向外传递引发外部危险环境的连锁燃爆。壳体的防护等级满足NEMA 3、4、4X、7（B、C、D）和9（E、F、G）型要求，可适配不同类别的危险分区使用，覆盖I类矿井下环境、II类工厂气体环境、III类粉尘环境的使用需求，同时具备防水、防尘、防腐蚀的能力，在户外露天、潮湿、有腐蚀性气体的场景下也能长期稳定工作。

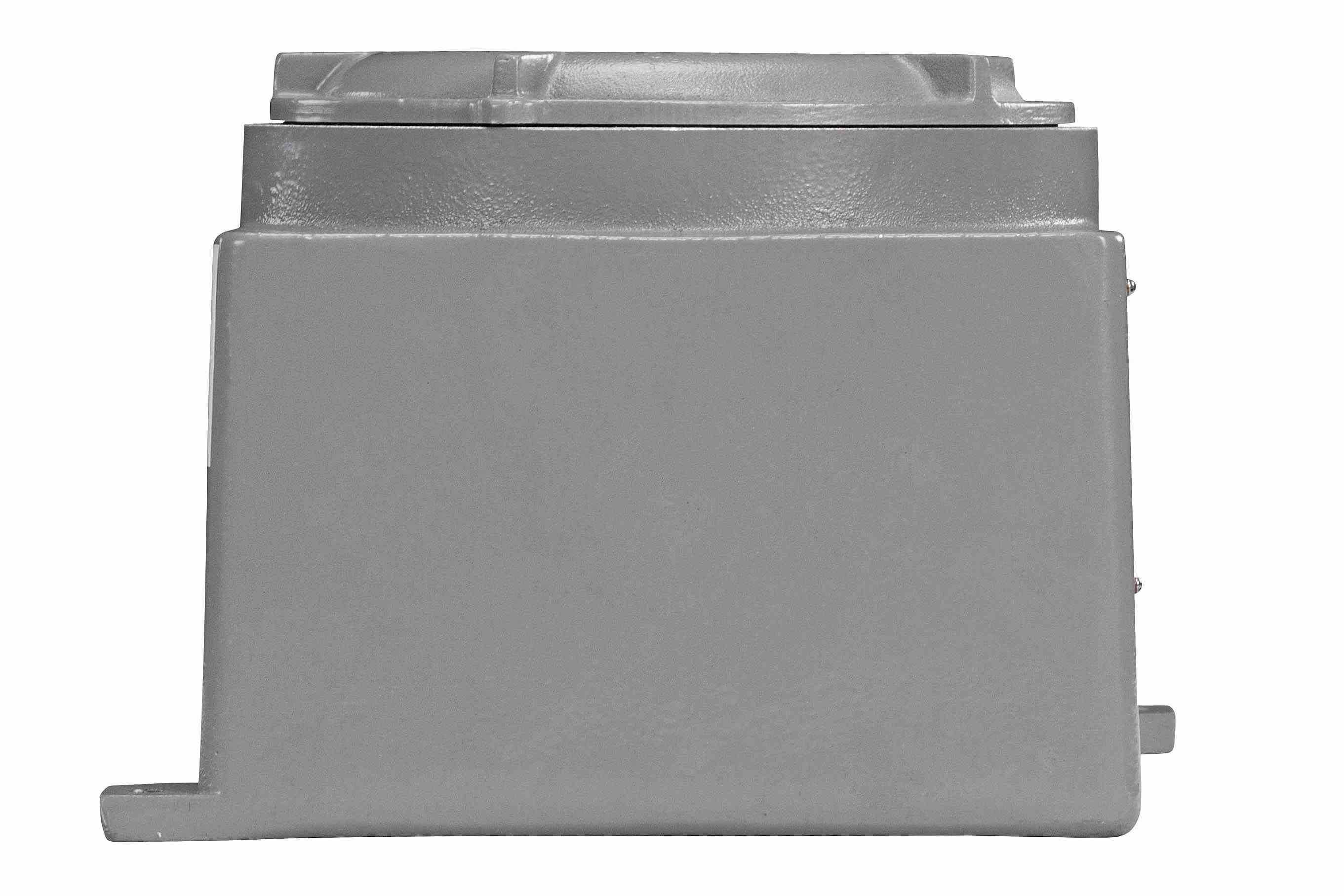

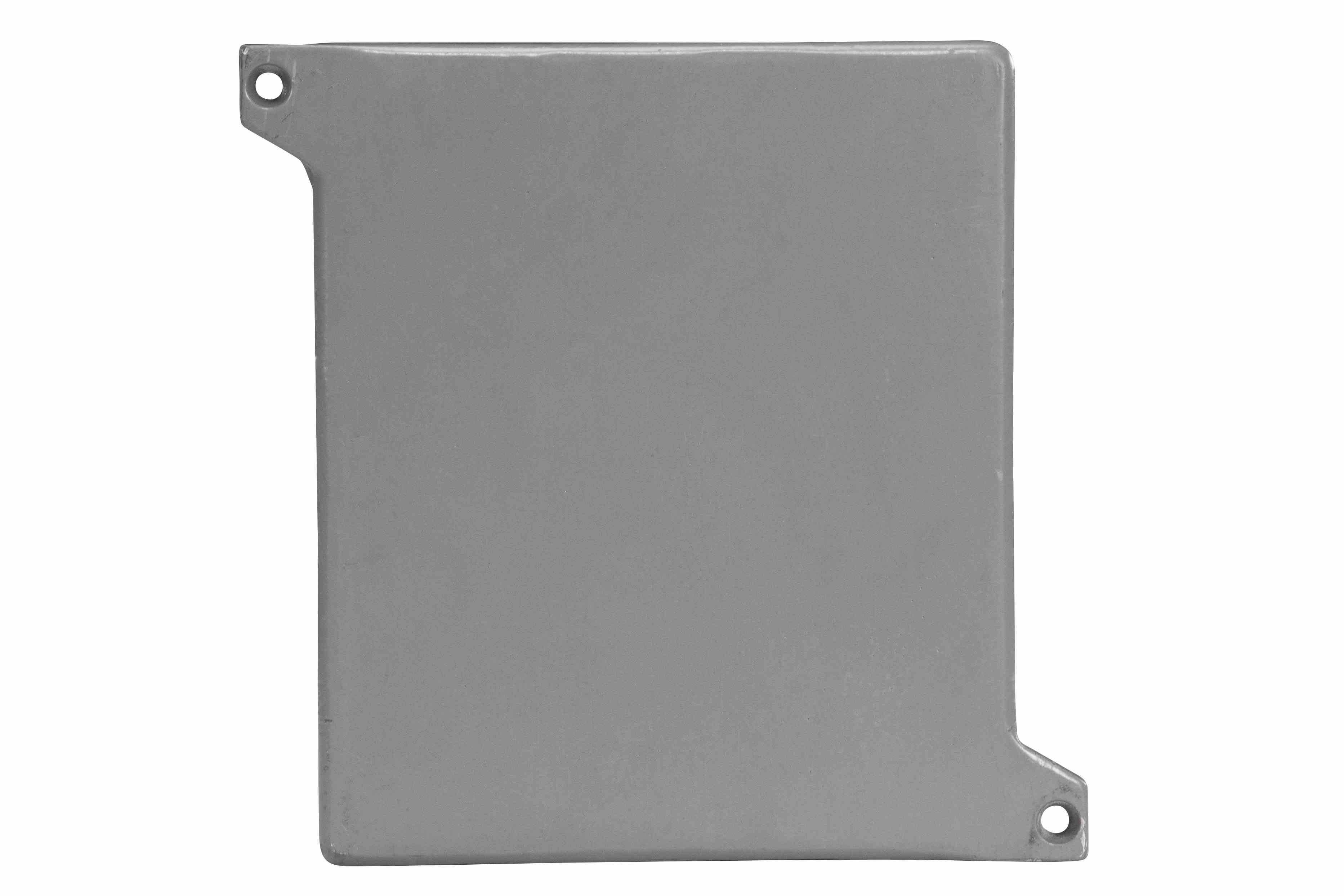

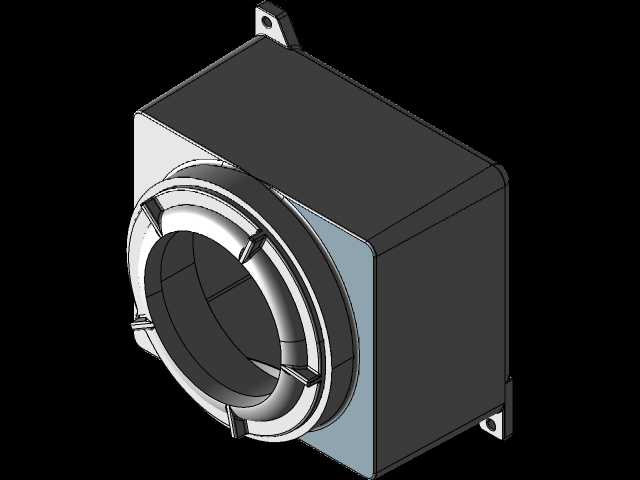

　　从设计思路层面来看，这款外壳采用一体式铸造的方形主体结构，侧面集成安装凸耳，背板为配套的密封安装结构，整体结构在保证结构强度的前提下，尽可能压缩了外部安装占用空间，内部预留的305立方英寸容积，可以容纳尺寸不超过2.5英寸的导管及配套仪表元件，内部空间布局规整，预留了仪表安装的固定点位，接线口位置做了密封结构设计，配合防爆密封接头可以实现线缆引入处的防爆密封。正面的透镜采用压圈压紧密封结构，透镜与壳体接触面配置密封垫圈，保证整体壳体的密封性能，同时压圈结构方便后期运维时更换透镜或者开盖调试内部仪表。壳体侧面的铸造安装凸耳为一体化成型，无需额外焊接装配，避免了装配缝隙带来的防爆性能短板，凸耳上的安装孔位经过尺寸校核，可直接通过螺栓固定在安装支架或者设备立面，安装时无需额外制作适配支架，降低现场安装的工作量。

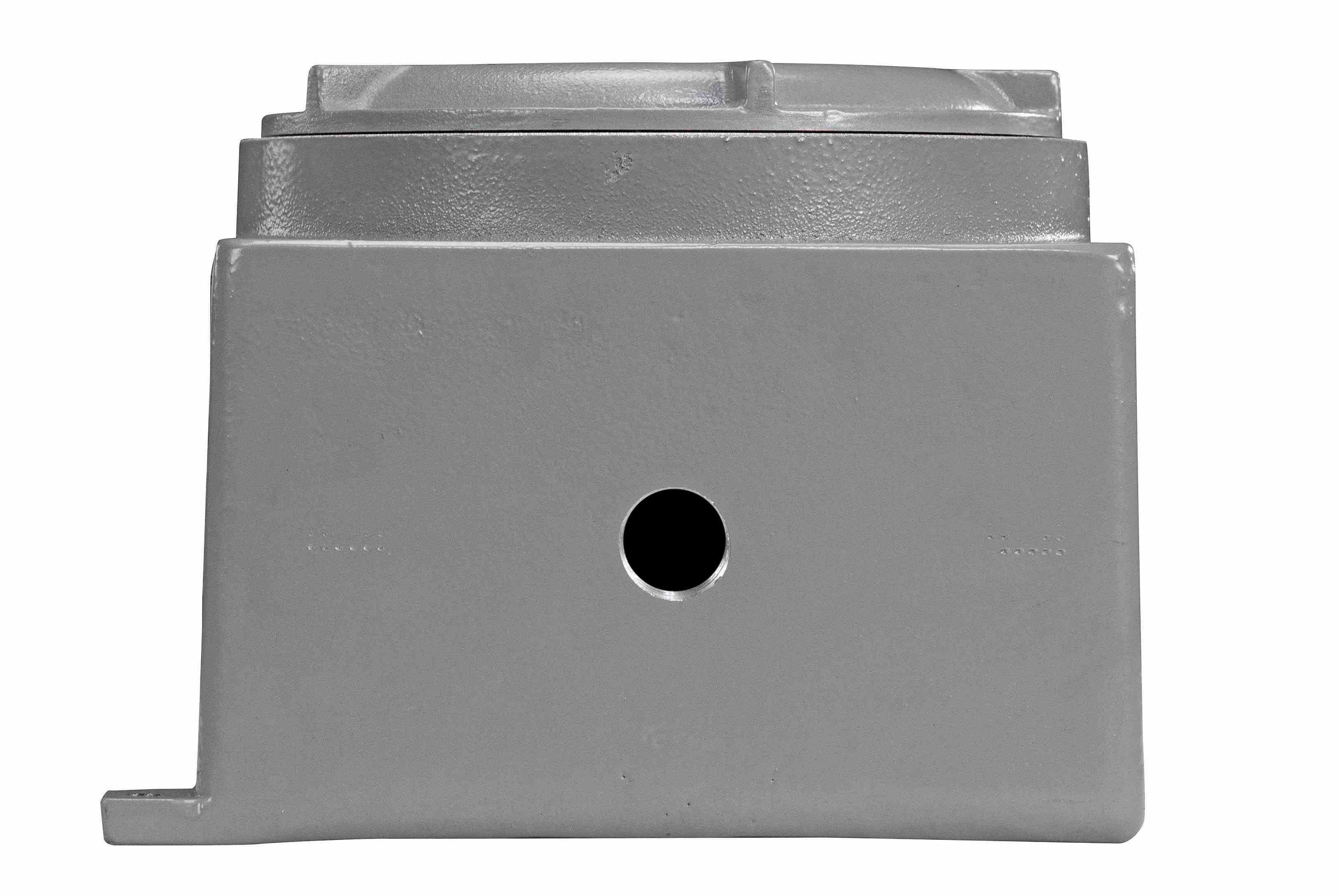

　　关于外形尺寸与安装边界，这款外壳主体为方形铸铝结构，正面透镜开口直径为5.38英寸，透镜突出壳体正面的尺寸经过优化，不会在安装时与周边设备产生干涉。安装凸耳位于壳体侧下方，安装孔的中心距经过标准化设计，适配常规工业仪表安装的支架孔位要求，安装时需要预留足够的开盖操作空间，正面透镜前方不能有遮挡物，避免影响仪表读数和运维操作。壳体的接线口位置预设在壳体侧面，接线时需要配套对应防爆等级的电缆密封接头，线缆弯曲半径需要满足防爆安装规范要求，避免线缆密封处出现应力集中影响密封性能。背板与壳体的连接采用螺栓紧固结构，配合密封垫片实现隔爆结合面的密封要求，结合面的间隙、宽度均符合防爆规范的参数要求，能够在内部发生燃爆时，通过结合面的间隙冷却爆炸火焰，阻止火焰向外传递引爆外部介质。在实际选型使用时，需要根据现场的危险区域分区、环境腐蚀等级、内部安装仪表的尺寸来确认适配性，确保内部仪表安装后留有足够的接线、散热空间，同时壳体的安装固定需要保证牢固可靠，避免在设备振动场景下出现松动移位。
