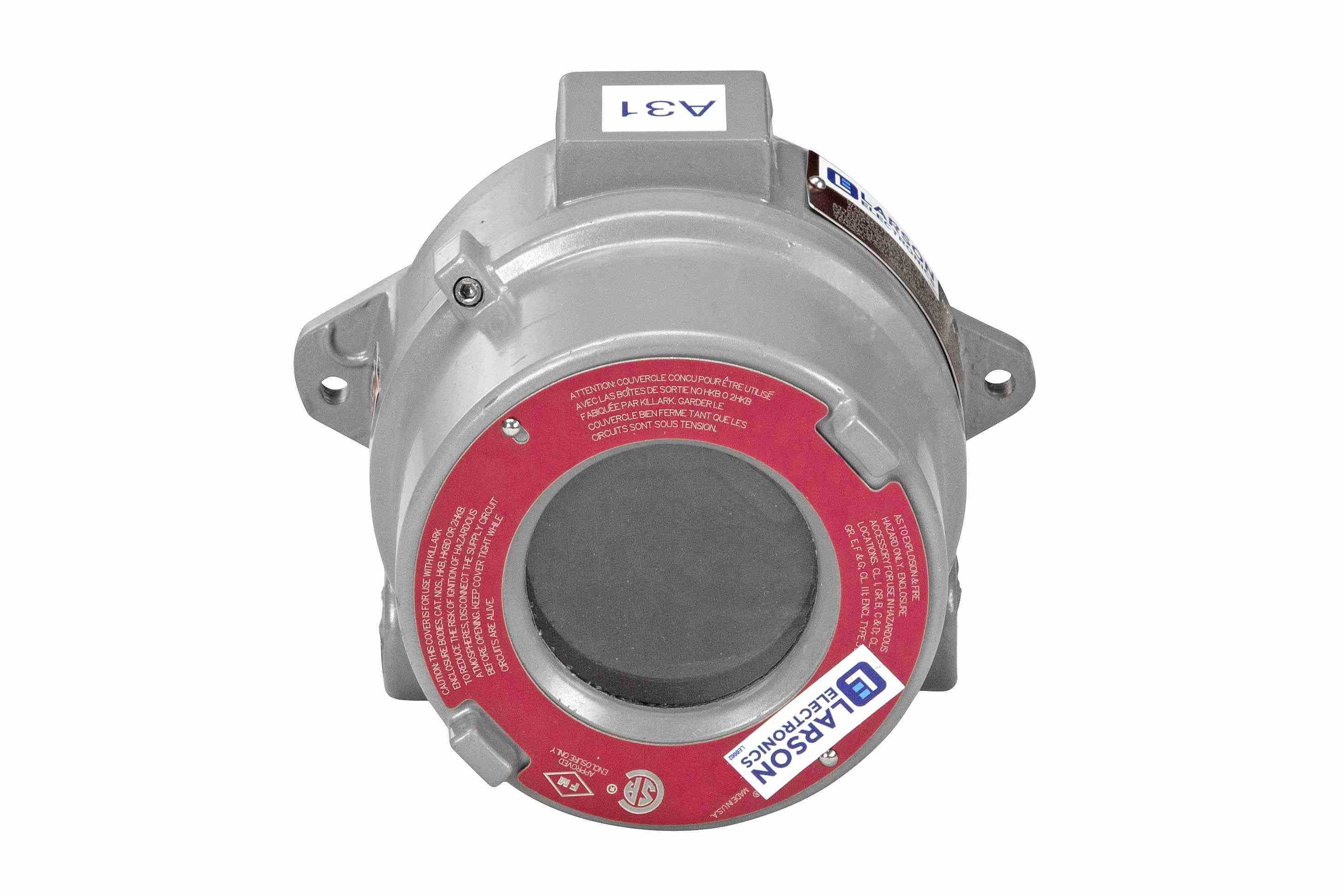

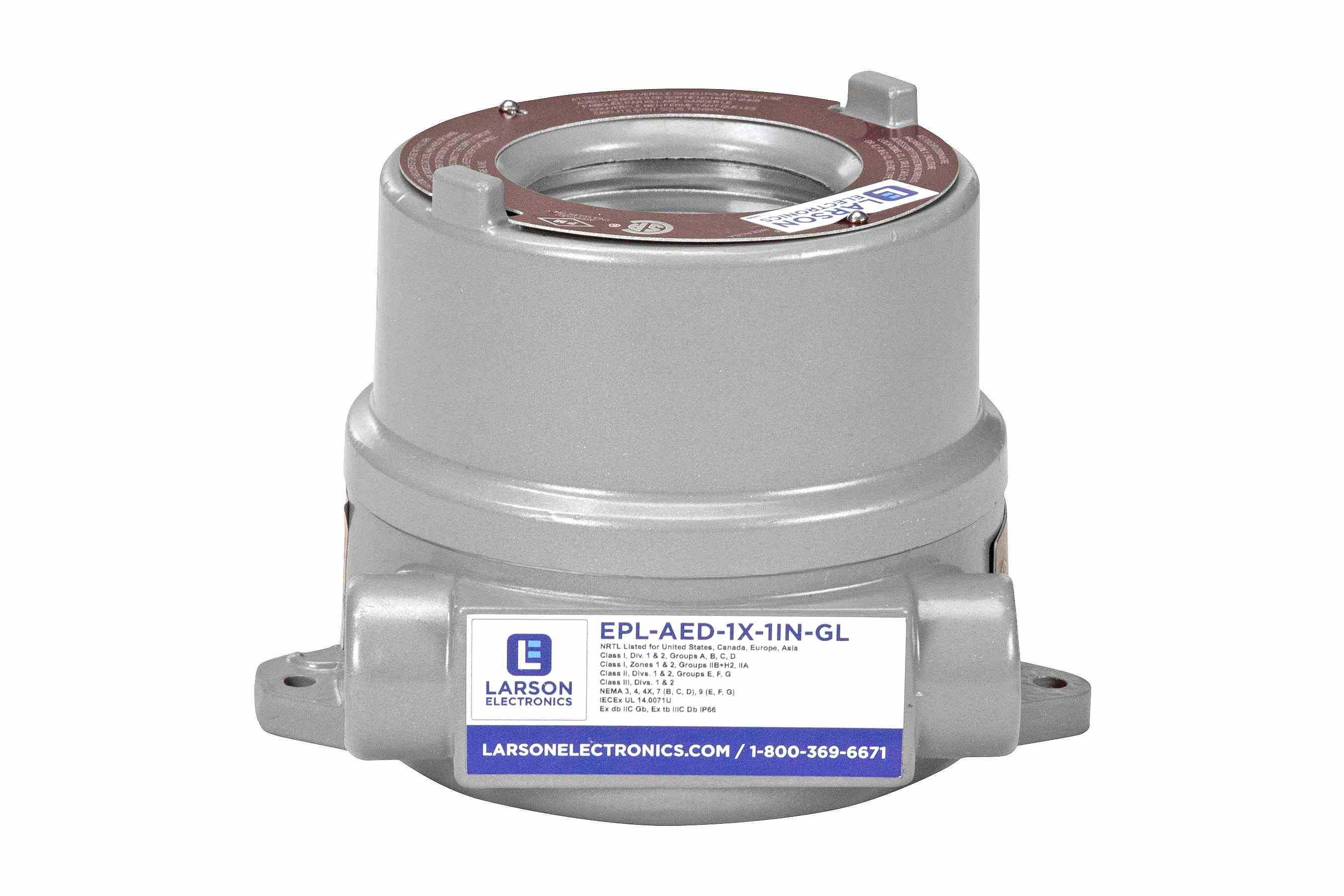

防爆仪表外壳耳轴玻璃透镜圆顶结构

　　这款防爆仪表外壳的三维结构，核心面向存在易燃易爆混合气体、粉尘的危险作业场景设计，覆盖石油开采场站、炼化生产装置区、化工合成车间、油气储运库区、井下煤矿作业面这类对设备防爆等级有强制要求的工业环境，用来容纳安装流量测量装置、温度监测模块、双线信号变送器、气体探测单元、PH分析组件、压力检测芯体、液位探测探头、硫化氢监测传感器、压力开关这类紧凑型工业仪表与检测设备，为内部精密电子元器件、传感单元提供可靠的物理防护与隔爆屏障，避免外部危险环境的易燃易爆介质侵入壳体内部，同时阻止壳体内部元器件故障产生的电弧、火花引燃外部环境的爆炸性混合物。从结构设计逻辑来看，壳体主体采用无铜铝合金铸造成型，

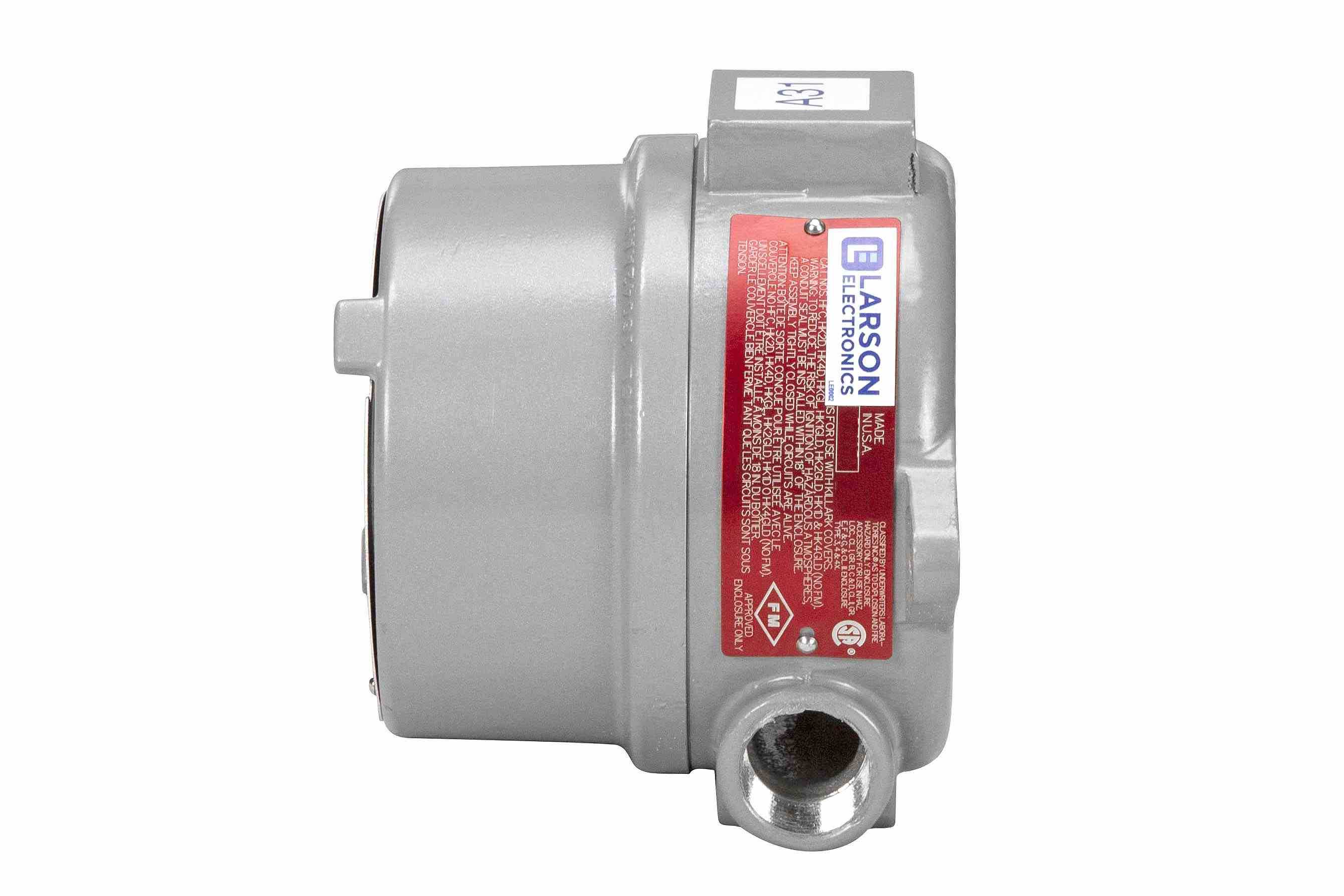

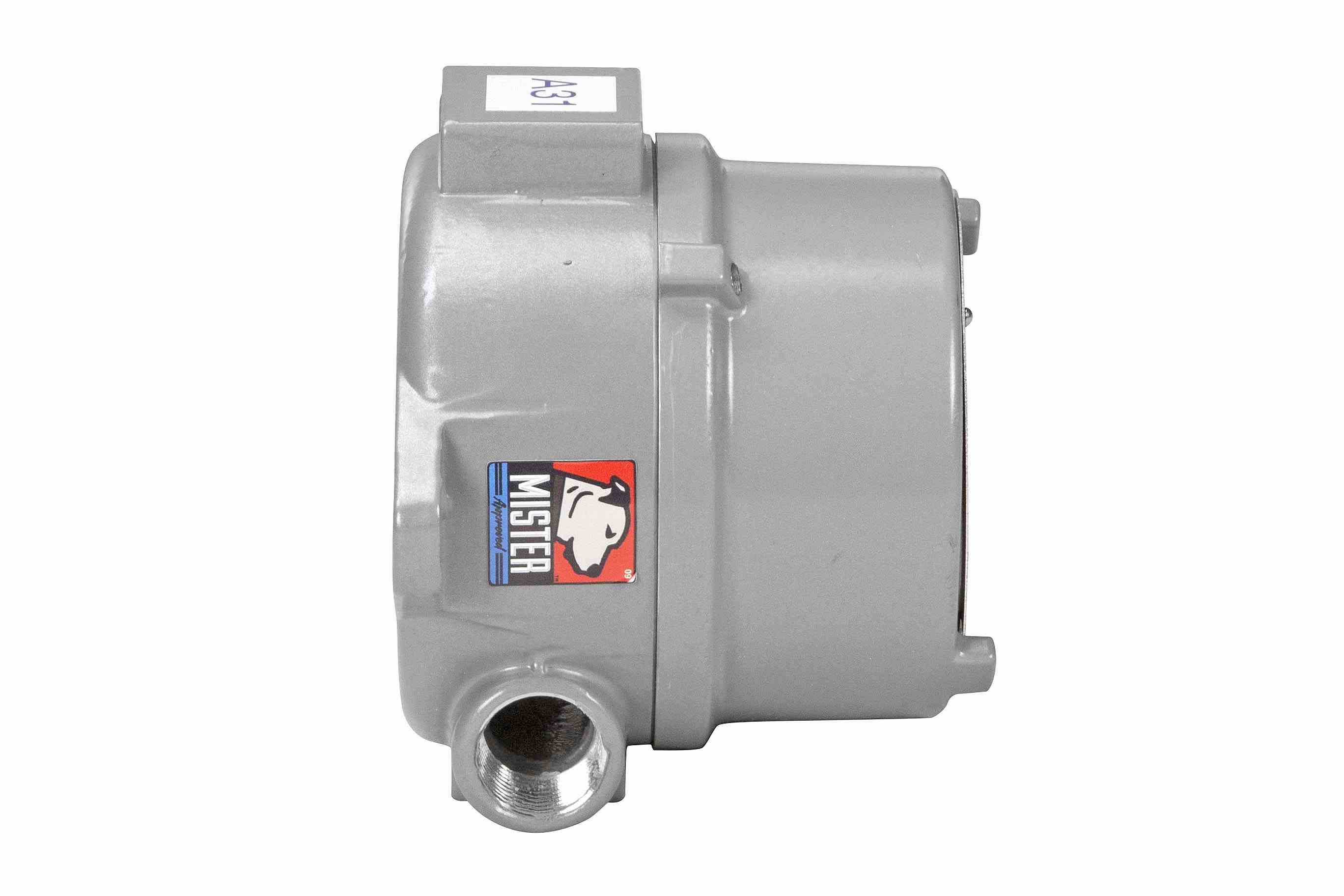

　　材质选型兼顾了防爆场景下的无火花要求与户外长期使用的抗腐蚀性能，壳体外部表面采用银粉环氧静电喷涂工艺，进一步提升耐候性与抗磕碰损伤能力，适配户外露天安装、存在扬尘、短时淋水、粗暴运维操作的复杂工况。壳体的密封结构采用氯丁橡胶O型圈作为密封元件，可满足NEMA 4、4X、7、9对应的防护要求，实现耐水、防尘、隔爆的多重密封效果，避免外部水汽、粉尘进入壳体内部影响仪表正常工作。壳体侧面设置了偏置贯通的3/4英寸NPT螺纹穿线开口，这个开口位置的设计经过空间优化，在保证穿线操作空间的前提下，最大化压缩了壳体整体的径向占用尺寸，避免穿线接头与周边安装构件产生干涉；内部接地螺钉的安装位置特意设置在远离安装部件的区域，

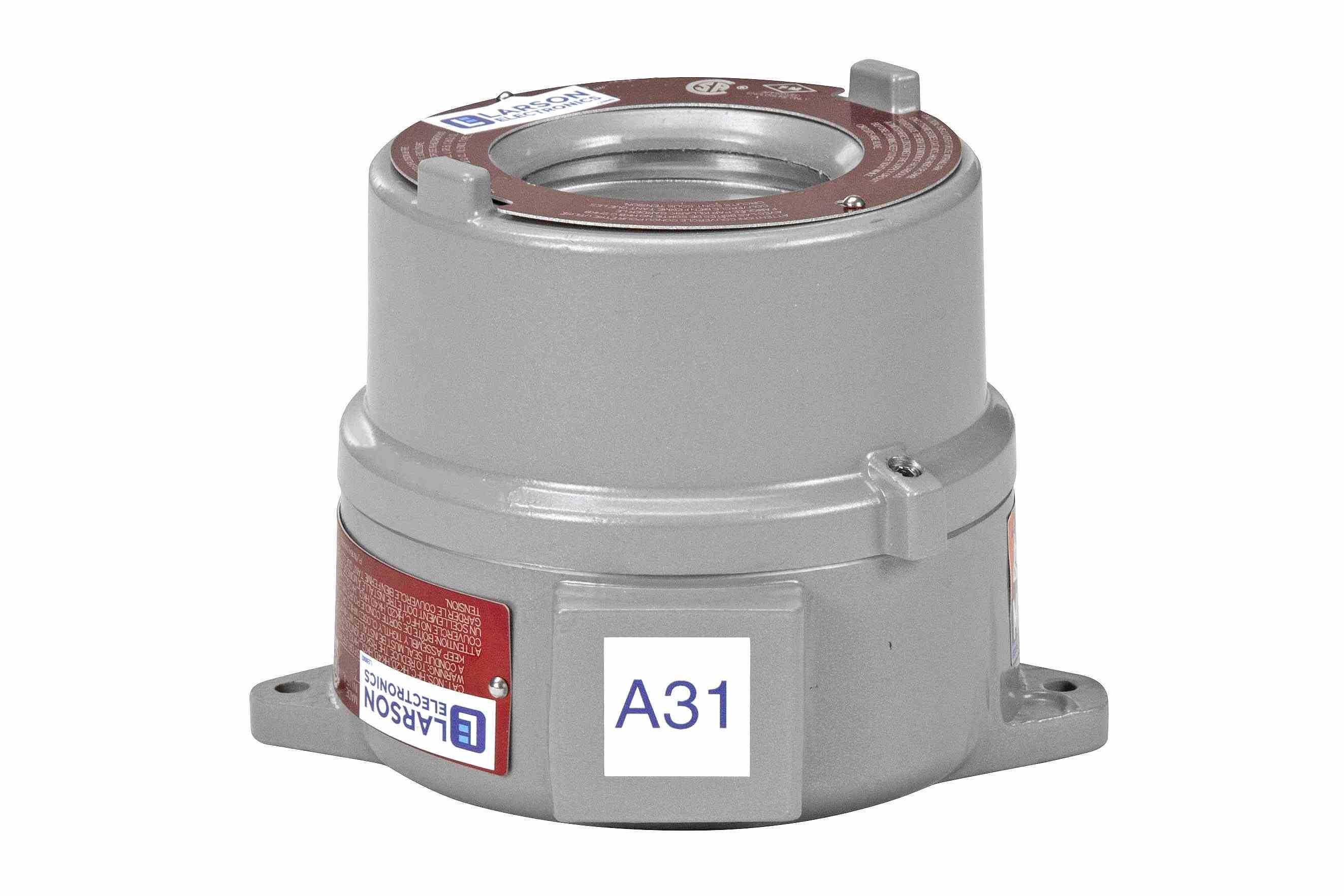

　　运维人员无需拆解内部仪表模块即可完成接地接线操作，大幅降低现场运维的拆装工作量。壳体侧面预留了铸造侧凸台结构，用户可根据实际使用需求进行二次选加工，比如加装额外的接线口、外接指示灯或者操作按钮，无需破坏壳体主体的隔爆结构。盖子部分的外部安装凸耳采用一体化铸造结构，配合专用的锁紧螺钉实现上盖与壳体主体的无缝扣合，锁紧螺钉采用镀锌钢材质，表面做绿色染制处理，具备良好的防锈能力，同时内六角头盖螺钉采用镀镉铜材质，反复拆装也不会出现螺纹咬死、锈死的问题，适合需要定期开盖校准内部仪表的运维场景。壳体还预留了可选的外部接地螺钉安装位，用户可根据现场接地规范要求选择加装，满足不同区域的防爆施工验收标准。壳体前端配备4英寸平板玻璃圆顶透镜盖，

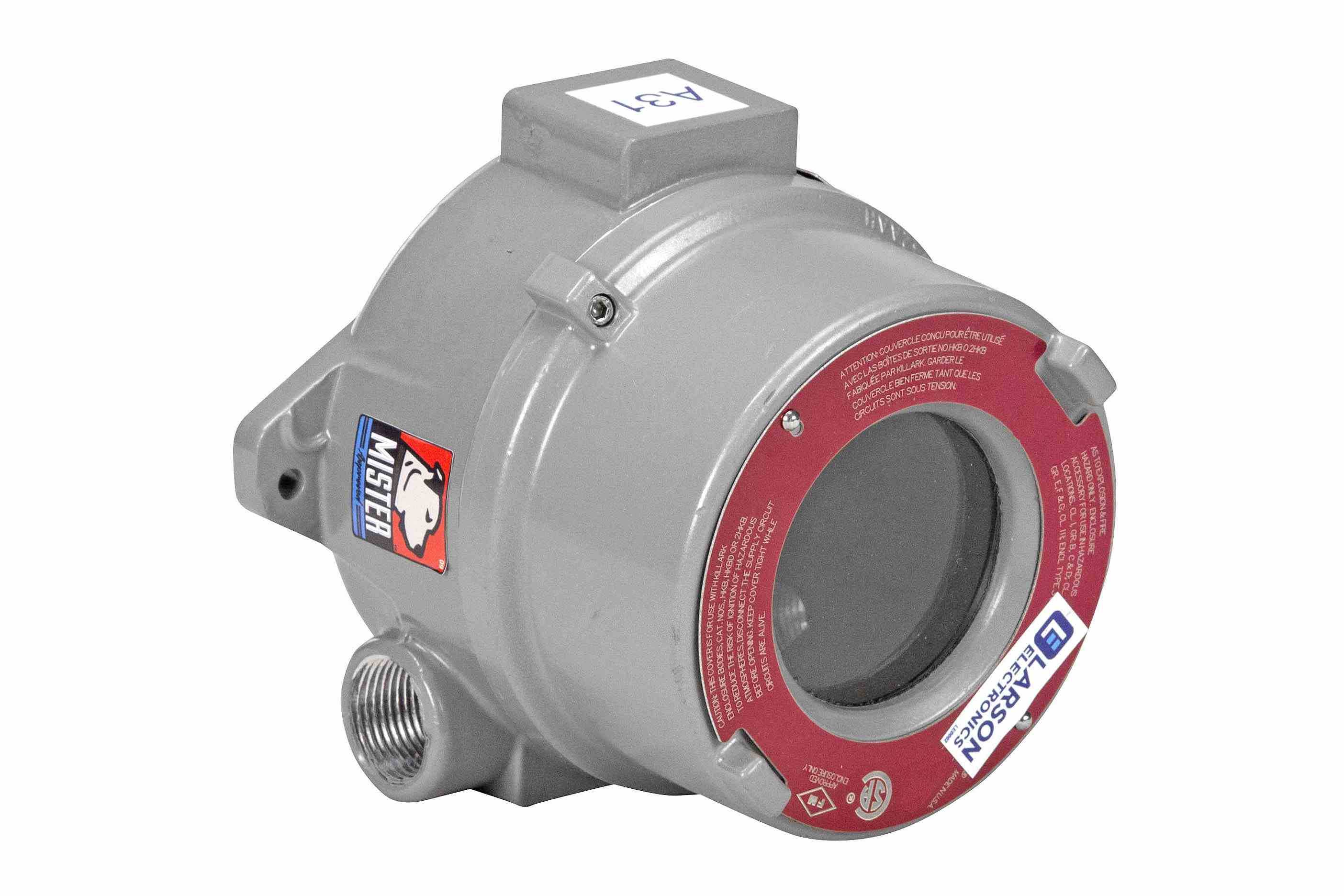

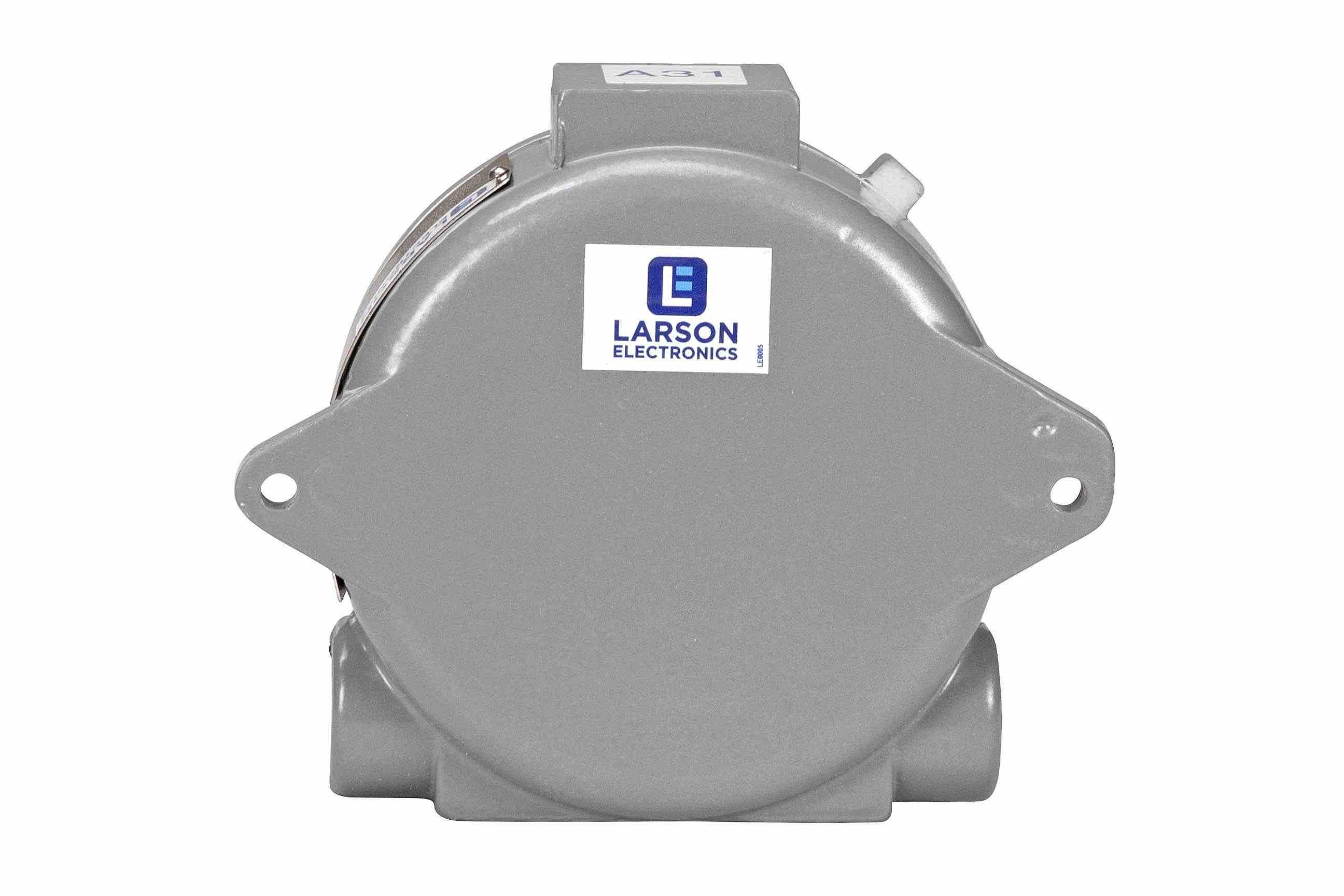

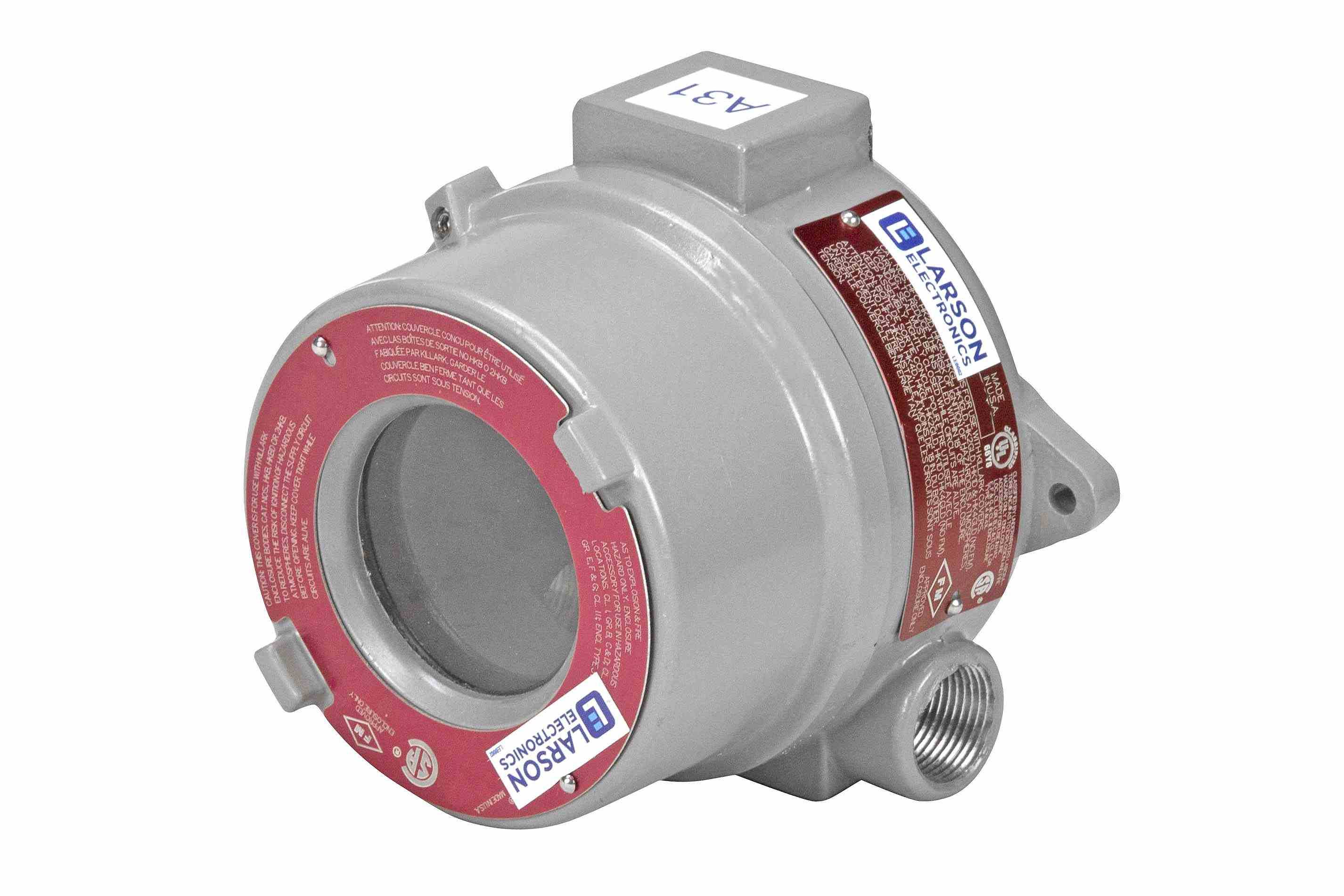

　　透镜采用钢化平板玻璃材质，既可以保证内部仪表的显示数值清晰可读，又能承受外部冲击与压力差，不会因为环境温度变化、外部磕碰出现碎裂失效的问题。壳体顶部设置的耳轴安装结构，是这款壳体的核心安装适配设计，耳轴上的安装孔位可配合配套的安装支架实现多角度俯仰调节，用户可根据现场观测需求调整仪表显示面的朝向，无需重新打孔固定安装底座，适配管道旁侧、设备侧壁、支架立杆等多种安装位置。从安装边界尺寸来看，这款壳体的整体轮廓为类圆柱形结构，两侧耳轴向外延伸的安装边带有固定安装孔，安装时需要预留足够的接线操作空间，尤其是侧方NPT穿线口位置，需要预留至少一个电缆接头的安装操作距离，避免接线时工具无法操作；前端玻璃透镜盖的突出高度较低，不会因为前方有障碍物遮挡仪表显示，同时圆顶结构不会积存雨水、粉尘，长期户外使用也不会因为积灰遮挡显示面板。在建模过程中，需要重点关注隔爆结合面的尺寸公差，壳体与上盖的配合止口、透镜盖的压合面都需要严格按照隔爆标准的间隙要求设计，保证隔爆间隙在标准允许的范围内，不能出现间隙过大失去隔爆性能的问题；同时铸造圆角、拔模斜度的设置要符合铝合金金属型铸造的工艺要求，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，所有的螺纹孔位置都要预留足够的攻丝余量，耳轴安装孔的位置度公差需要控制在合理范围内，保证现场安装时支架孔位能够顺利对齐。
