危险场所用防爆仪表防护外壳结构

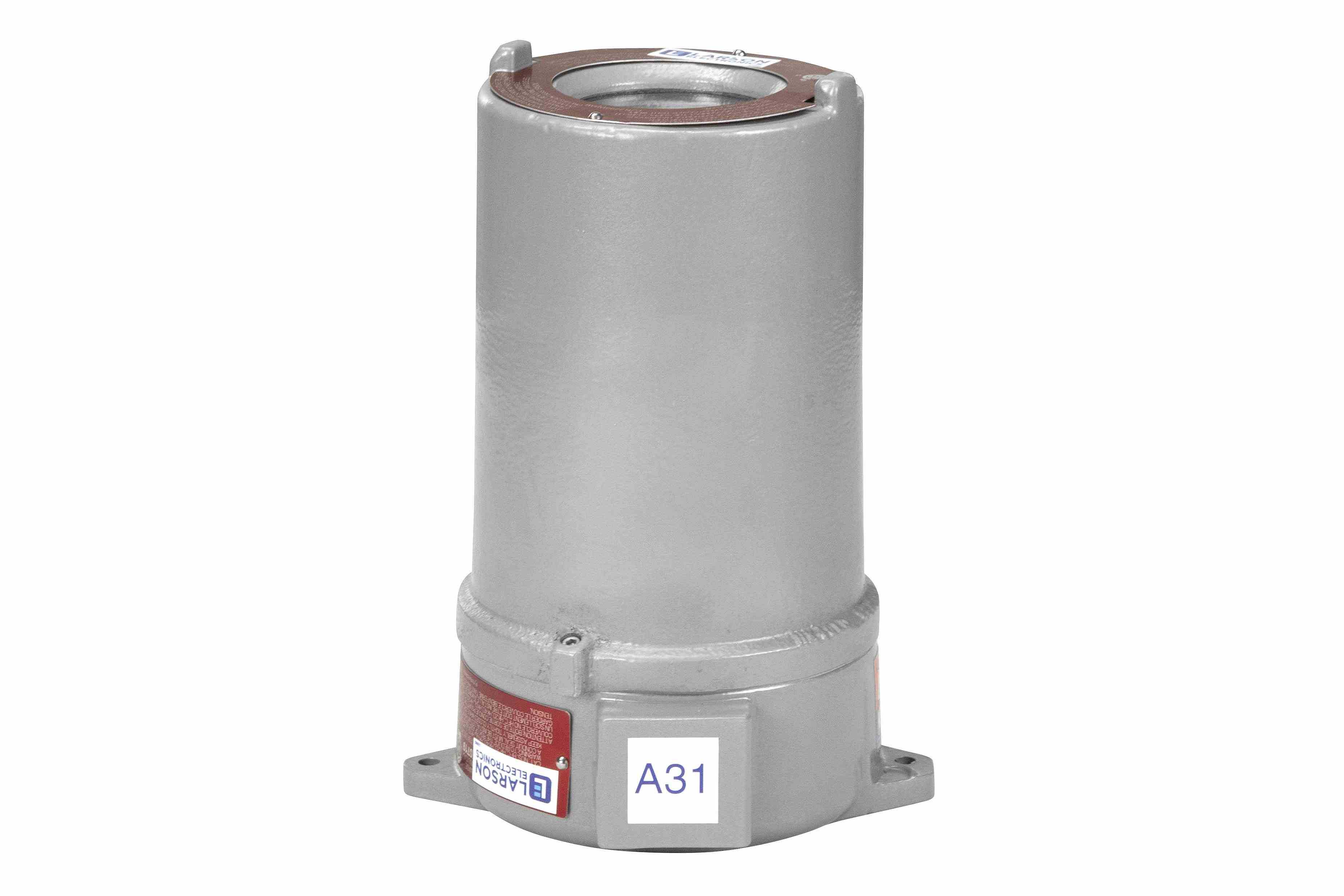

　　这款防爆仪表外壳的设计核心是适配危险爆炸环境下的紧凑型仪表安装需求，主要面向存在易燃易爆气体、粉尘的工业作业场景，比如石油炼化厂区的管廊监测点、化工反应釜周边的参数采集工位、油气储运站的现场检测点位、煤矿井下非采掘面的传感设备安装区，这类区域对设备外壳的隔爆性能、密封等级、抗冲击能力都有强制要求，普通工业壳体无法满足对应区域的防爆规范。从实际使用逻辑出发，壳体采用无铜铝合金铸造成型，材质本身具备无火花特性，即便壳体与外部金属构件发生意外碰撞摩擦，也不会产生足以引燃周边爆炸性混合物的火花，从材质源头规避点火风险。壳体表面做了环氧粉末静电喷涂处理，涂层均匀覆盖所有外表面，能够抵御厂区常见的弱腐蚀气体、盐雾、潮气侵蚀，

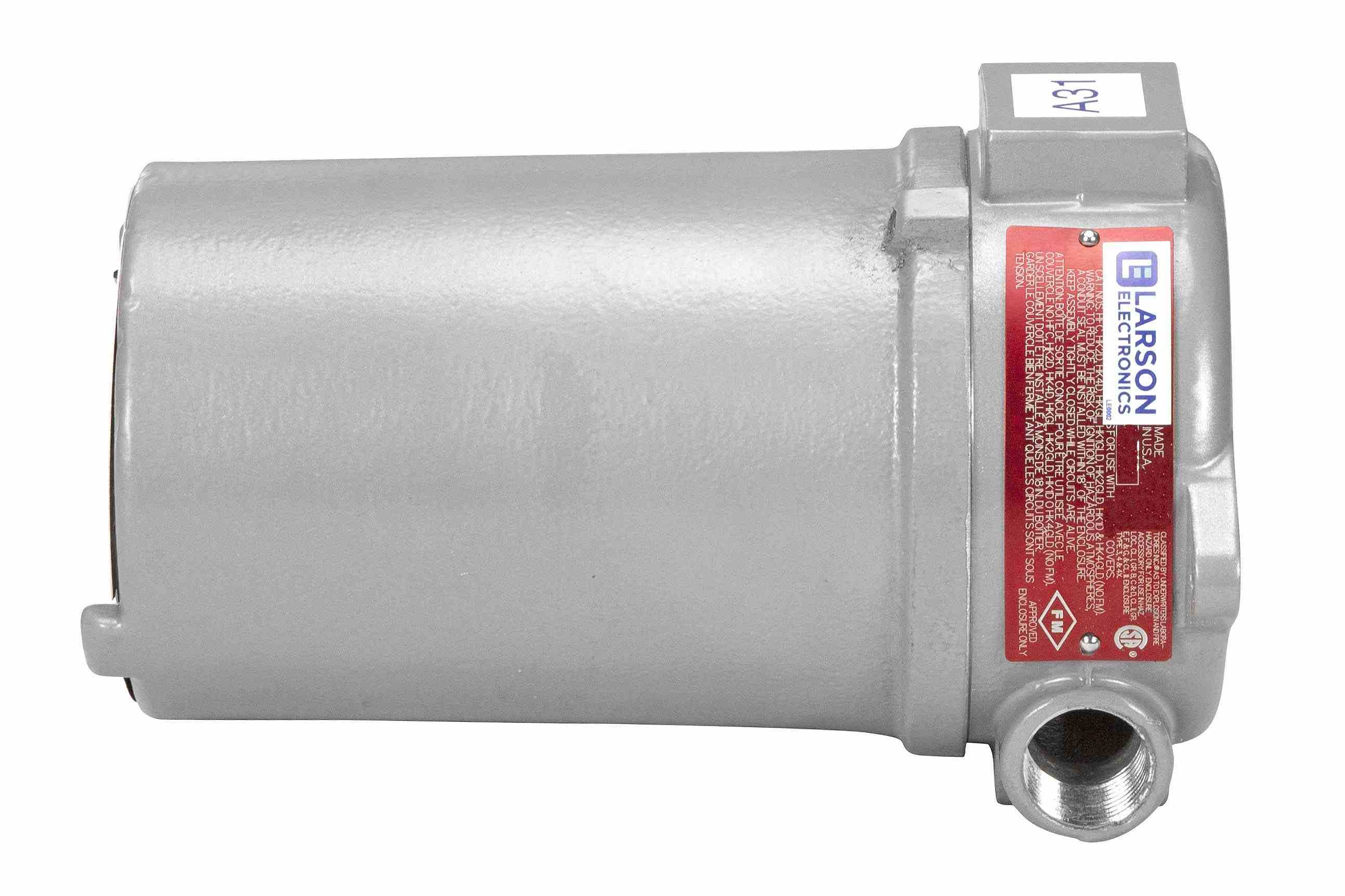

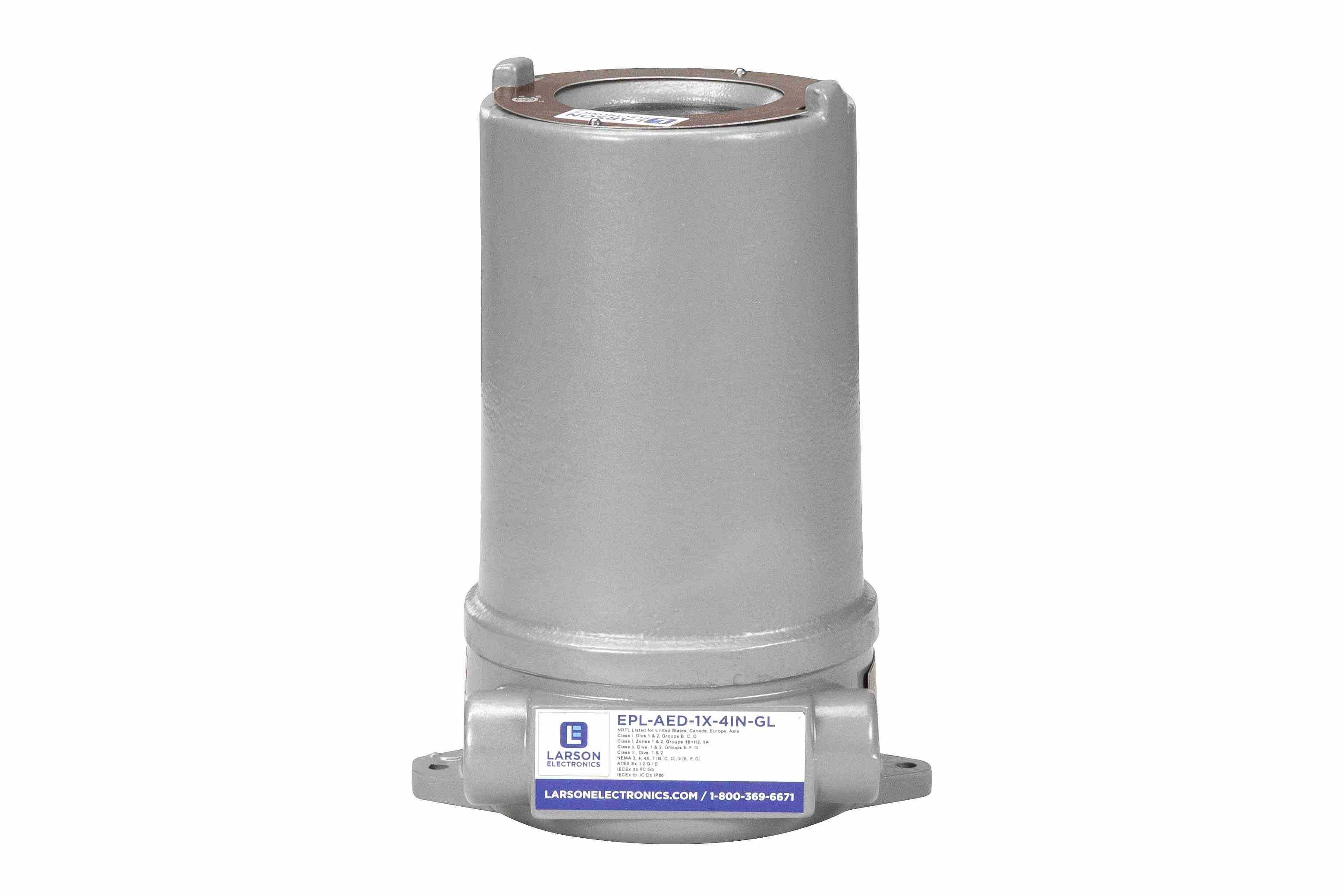

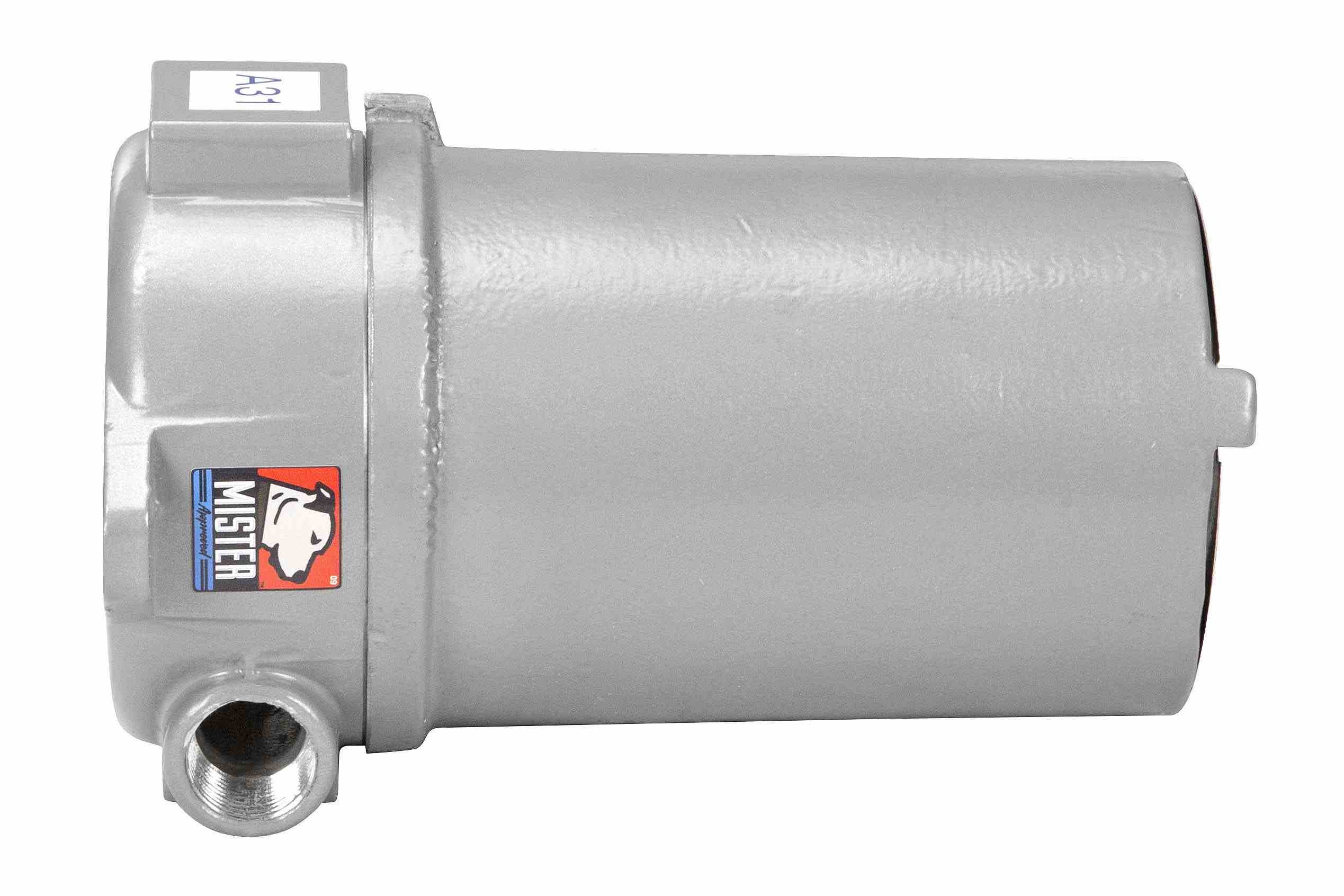

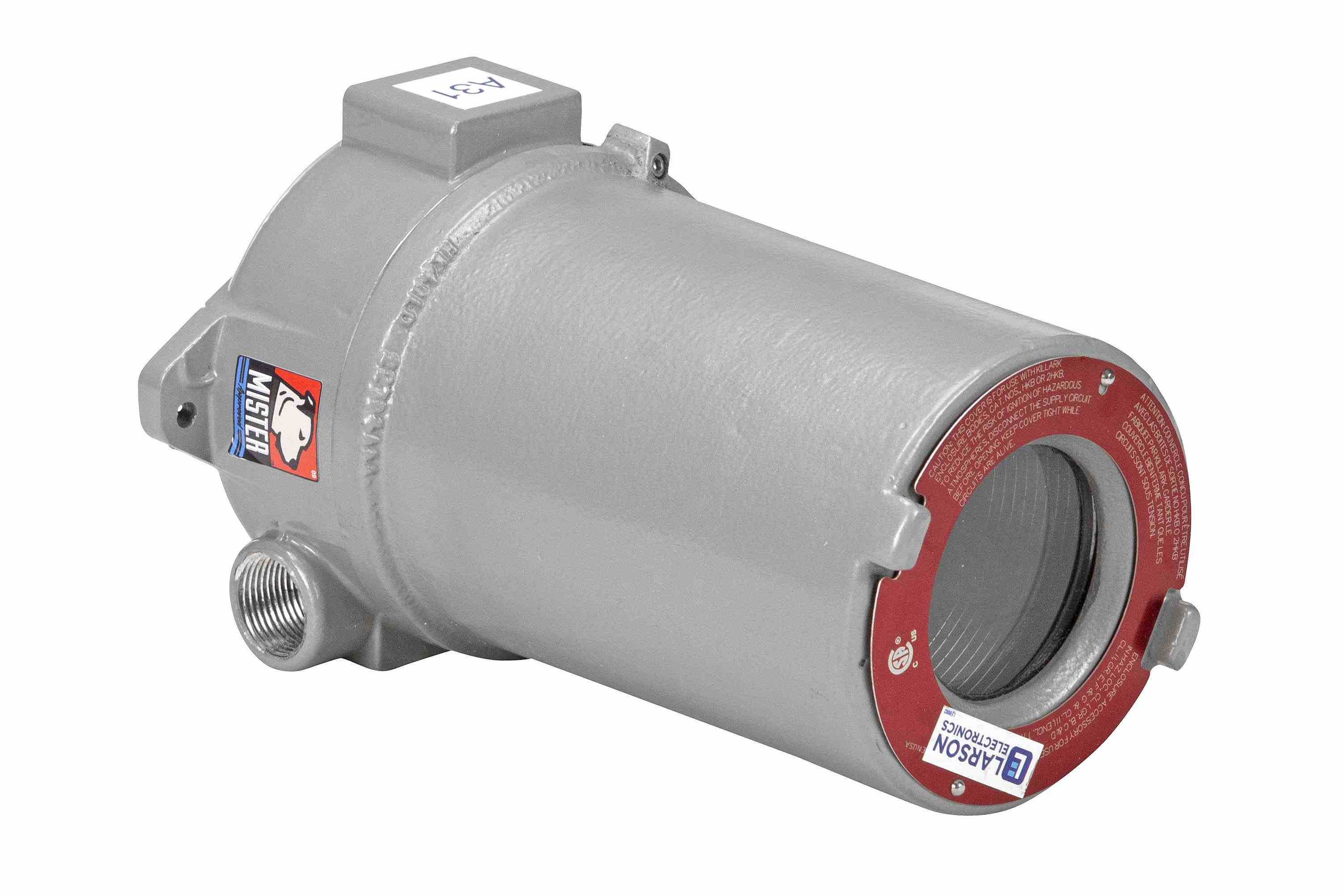

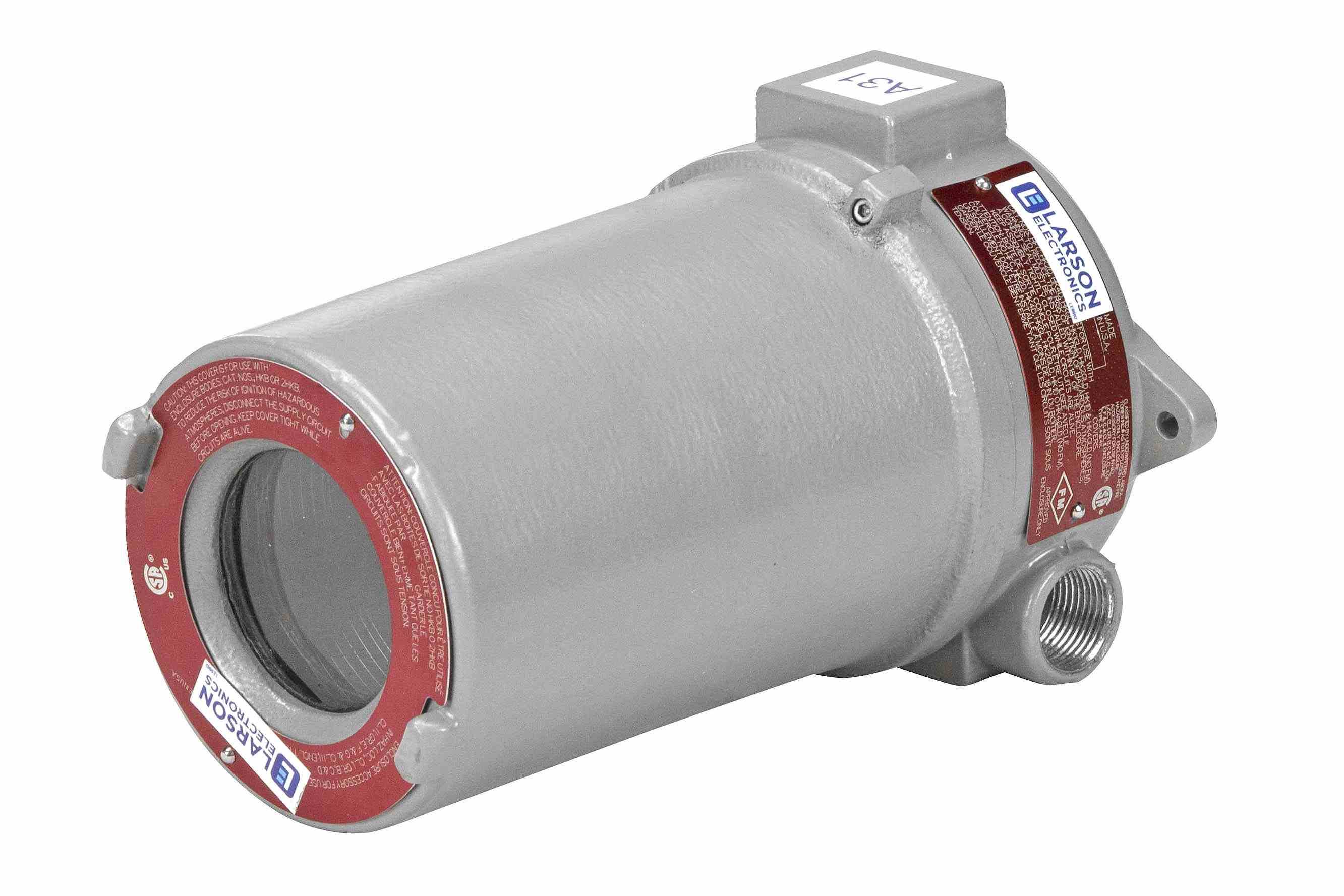

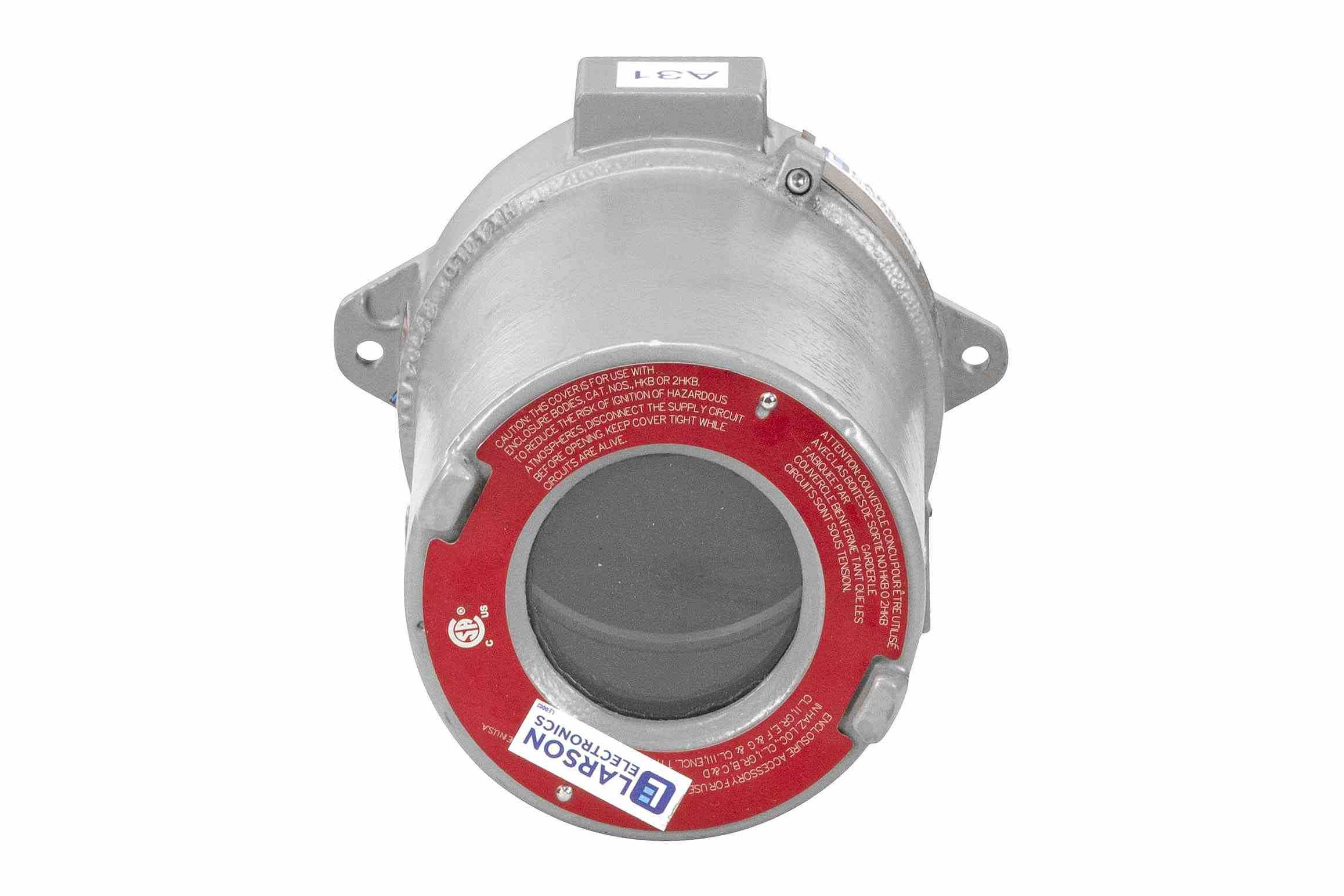

　　延长户外或潮湿工况下的使用寿命，避免长期使用后壳体表面锈蚀剥落影响防护性能。壳体前端配置4英寸圆顶钢化玻璃透镜，玻璃厚度达到3/8英寸，具备足够的抗冲击强度，既可以让内部仪表的显示面板清晰可视，方便运维人员在不打开壳体的情况下直接读取数据，又能承受外部环境的外力冲击，同时满足隔爆接合面的强度要求，玻璃与壳体的接合处采用氯丁橡胶O型圈做密封处理，配合壳体的精密加工接合面，整体达到NEMA 4/IP66的防护等级，能够阻挡高压水柱喷射、粉尘侵入，适配暴雨、扬尘等恶劣户外工况。壳体侧面设置3/4英寸NPT偏置馈电导管开口，这个偏置设计是为了最大化利用壳体内部的安装空间，避免线缆进线位置占用仪表的核心安装区域，

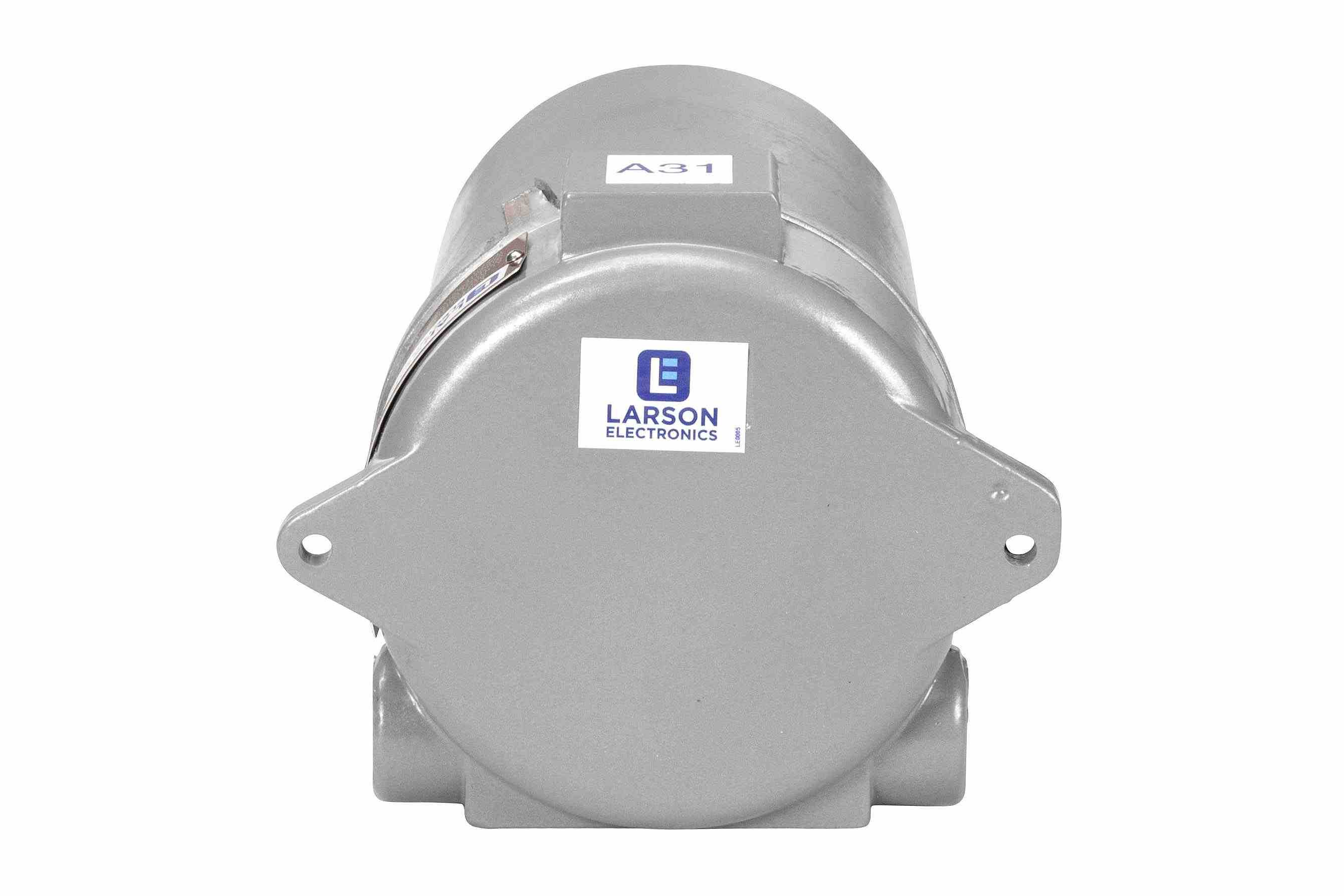

　　内部接地螺钉特意设置在远离安装部件的位置，方便现场接线时的接地操作，不会和内部安装的仪表、接线端子产生干涉。壳体的耳轴式安装结构可以适配不同角度的安装需求，不管是垂直管装、侧壁固定还是水平支架安装，都可以通过耳轴调整壳体的朝向，让前端玻璃视窗对准运维人员的常规巡检视角，降低日常读数的难度。可选的铸制凸台用于外部接地螺钉的安装，满足不同现场的接地规范要求，盖子上的外部安装凸耳采用无接缝设计，拆卸和紧固过程中不会出现应力集中断裂的问题，配套的内六角盖头螺钉由镀锌钢搭配绿色染料制成，具备足够的防锈能力，长期使用后也不会因为锈蚀导致无法开盖维护。从安装边界来看，壳体内部预留的空间可以容纳流量测量装置、温度监测器、双线变送器、气体探测器、

　　PH分析仪、压力计、液位探测器、H2S监测器、压力开关这类紧凑型工业仪器，内部安装座的尺寸经过适配，不需要额外做结构修改就能固定常规尺寸的本安型仪表，壳体的外部安装脚预留了标准安装孔位，适配现场常用的角钢支架、管夹安装件，不需要额外定制转接件就能完成现场固定。设计过程中特意将隔爆接合面的宽度、间隙控制在对应防爆等级的规范要求范围内，即便内部仪表发生故障产生电弧引燃渗入壳体内的爆炸性混合物，壳体也能承受内部的爆炸压力，同时通过接合面的间隙冷却火焰，阻止火焰向外传播引爆外部环境的爆炸性介质，从结构上实现隔爆功能。壳体顶部的标识区域预留了防爆标识、参数铭牌的安装位，方便出厂时粘贴对应的认证标识，满足现场安检的标识要求，所有外露的金属部件都做了相应的防锈处理，避免长期使用后锈屑脱落影响周边设备。
