带耳轴玻璃透镜圆顶防爆仪表外壳

　　这款防爆仪表外壳的设计初衷，是为危险作业场景下的紧凑型检测、监测类仪表提供可靠的隔爆防护载体，适配存在易燃易爆气体、粉尘的密闭空间、工业生产厂区、户外作业站点等场景，可容纳流量测量装置、温度监测器、双线变送器、气体探测器、PH分析仪、压力计、液位探测器、H2S监测器、传感单元、压力开关这类紧凑型工业仪表，为仪表本体及周边作业人员提供安全防护屏障。

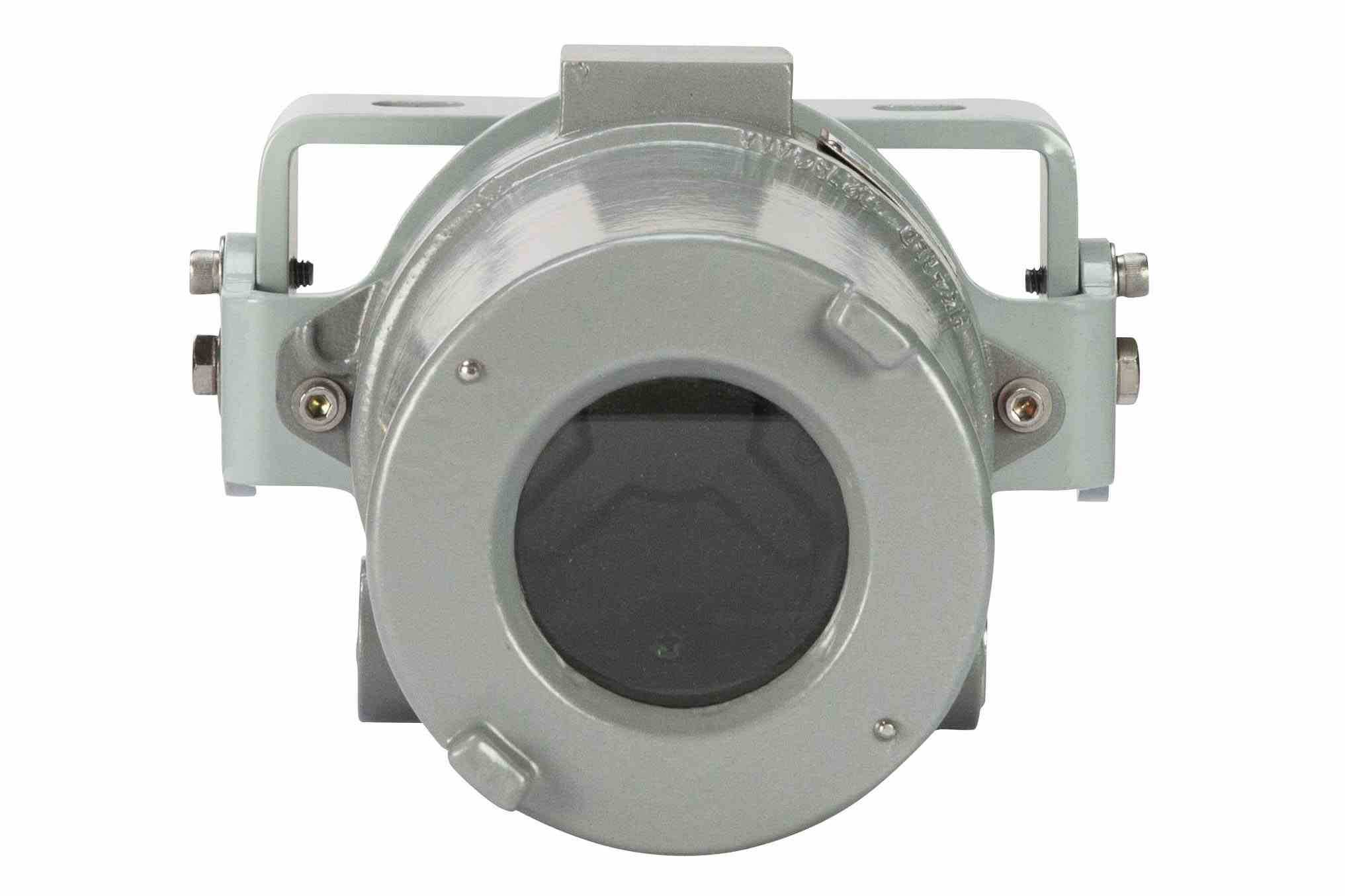

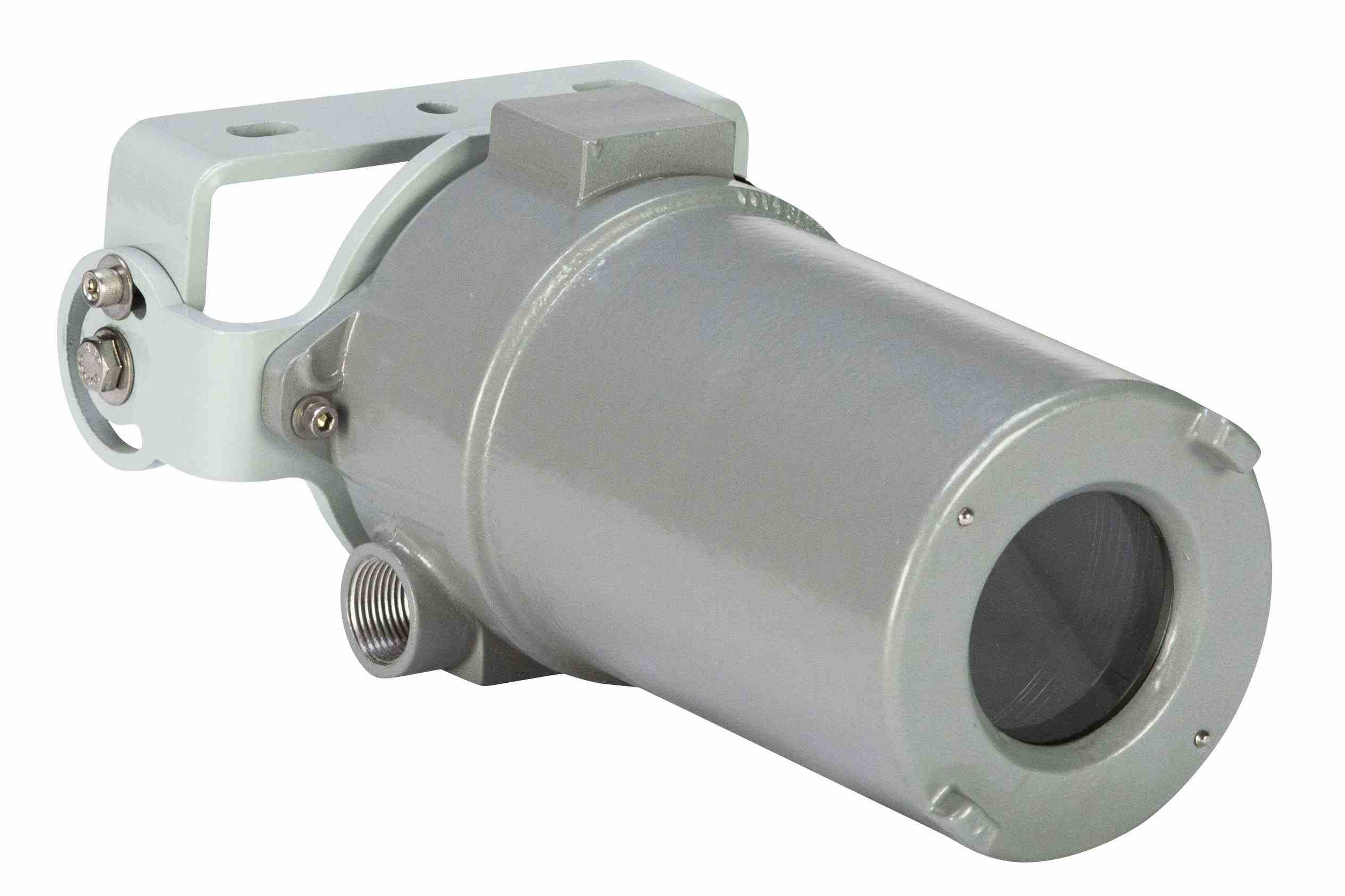

　　从结构设计逻辑来看，壳体采用无铜铝合金铸造成型，材质本身具备足够的结构强度，同时兼顾轻量化需求，避免安装后对配套支架造成过大负载。壳体前端配置4英寸圆顶结构，相比平端盖设计拥有更大的内部容纳空间，可适配尺寸稍大的仪表探测端或镜头组件，圆顶钢化玻璃透镜厚度达3/8英寸，透光性满足光学类检测仪表的信号采集需求，同时具备足够的抗冲击、耐温差性能，可抵御户外恶劣天气下的冰雹、飞屑冲击，以及工况环境中的粗暴搬运、磕碰影响。透镜与壳体的密封部位采用氯丁橡胶O型圈作为密封元件，可满足NEMA 4/IP66等级的防水防尘要求，能够阻挡高压水柱喷射、粉尘侵入壳体内部，适配户外露天安装、潮湿多尘的井下或厂区环境。

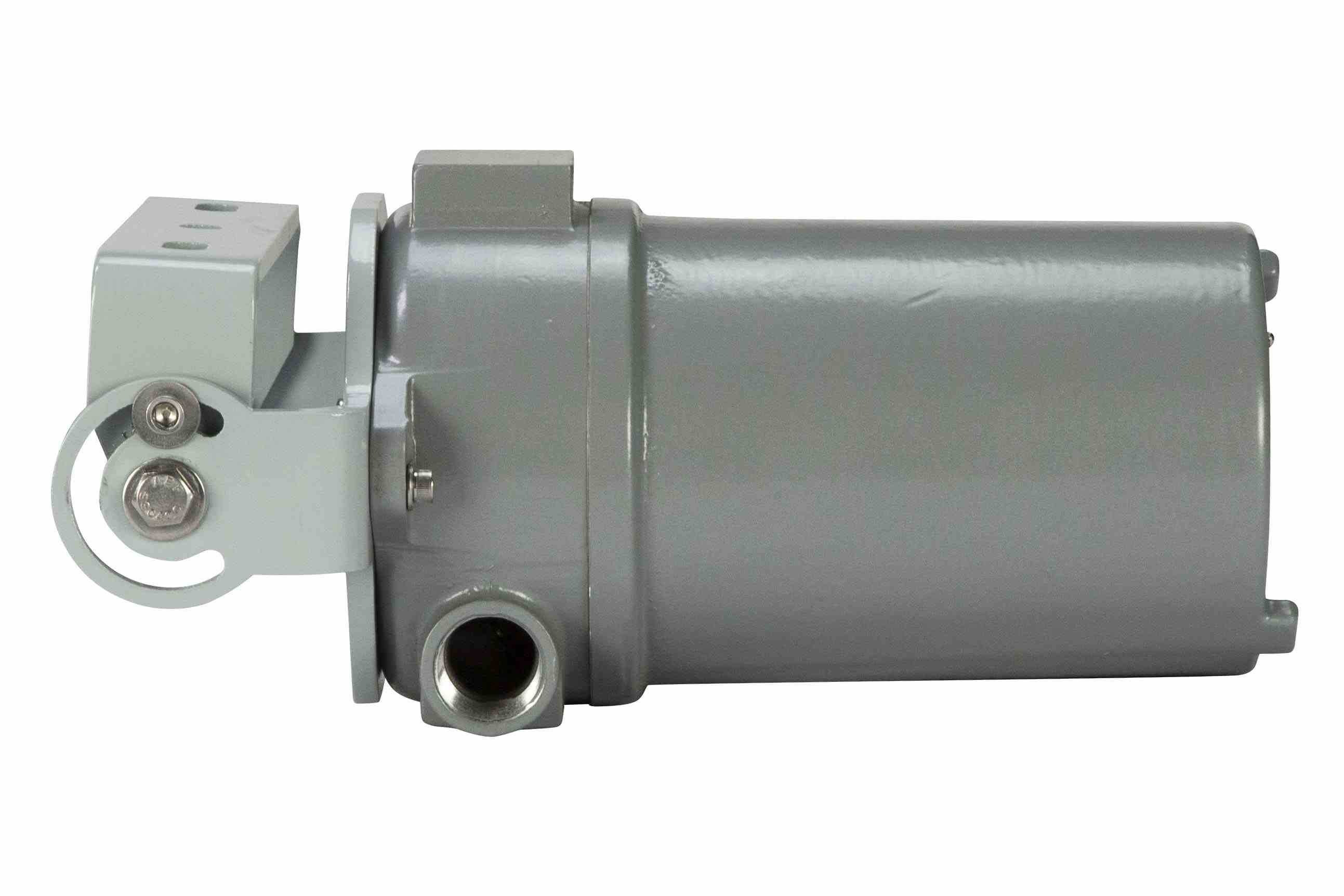

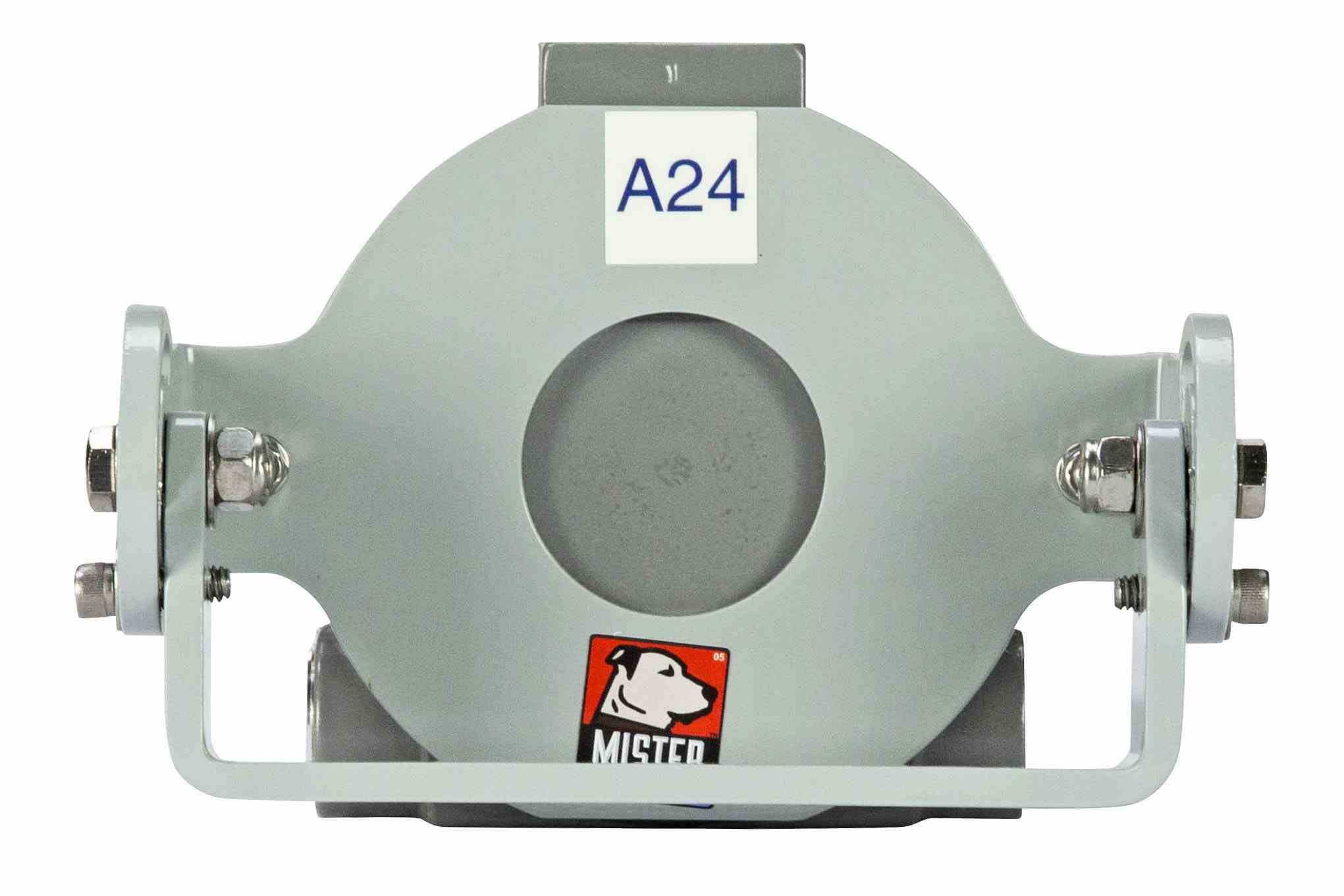

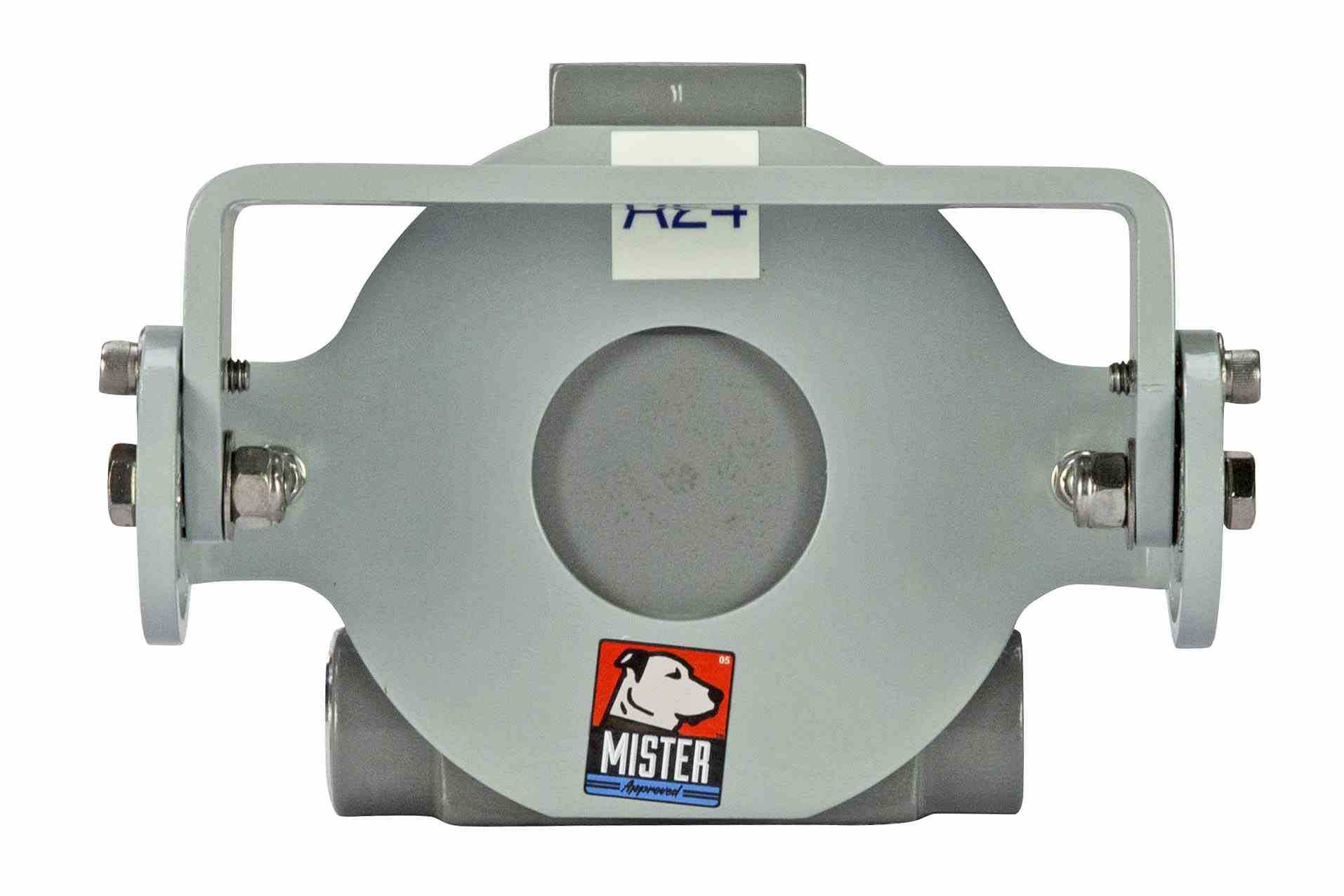

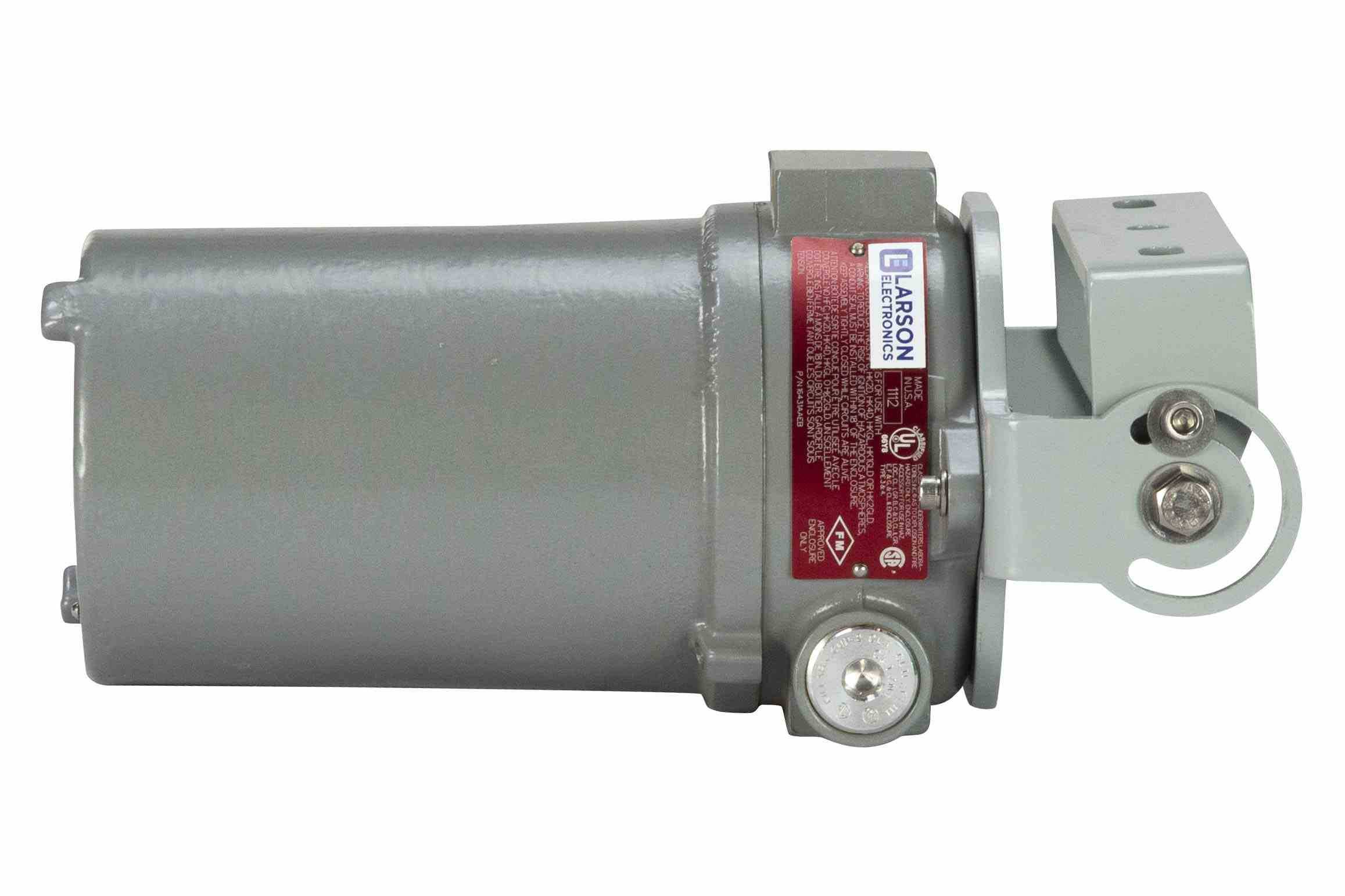

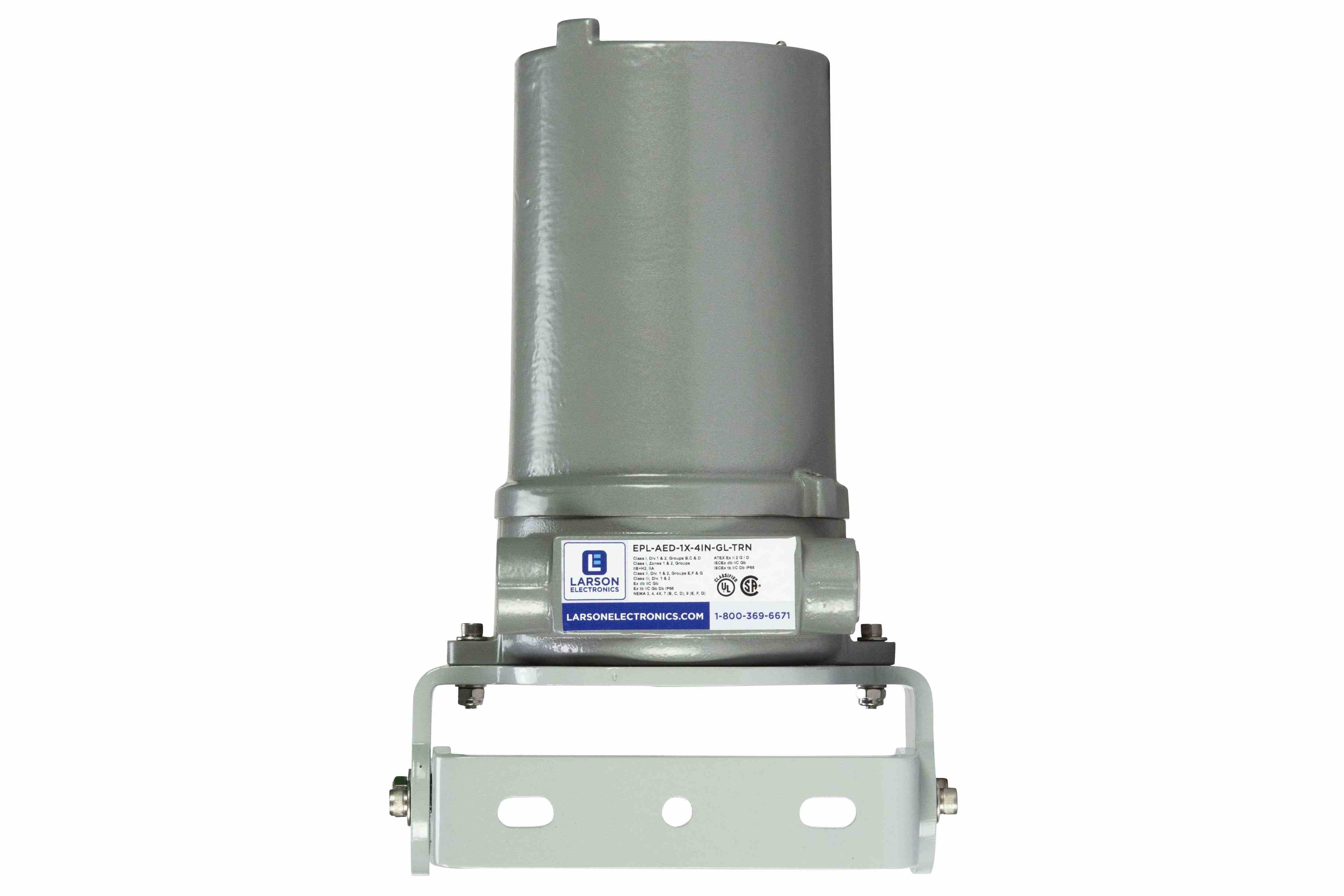

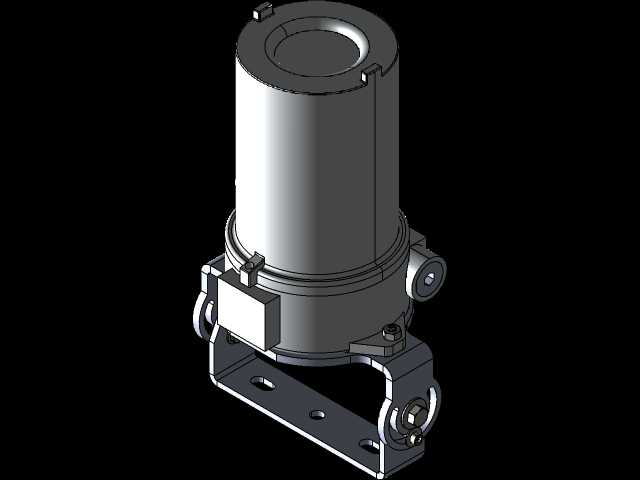

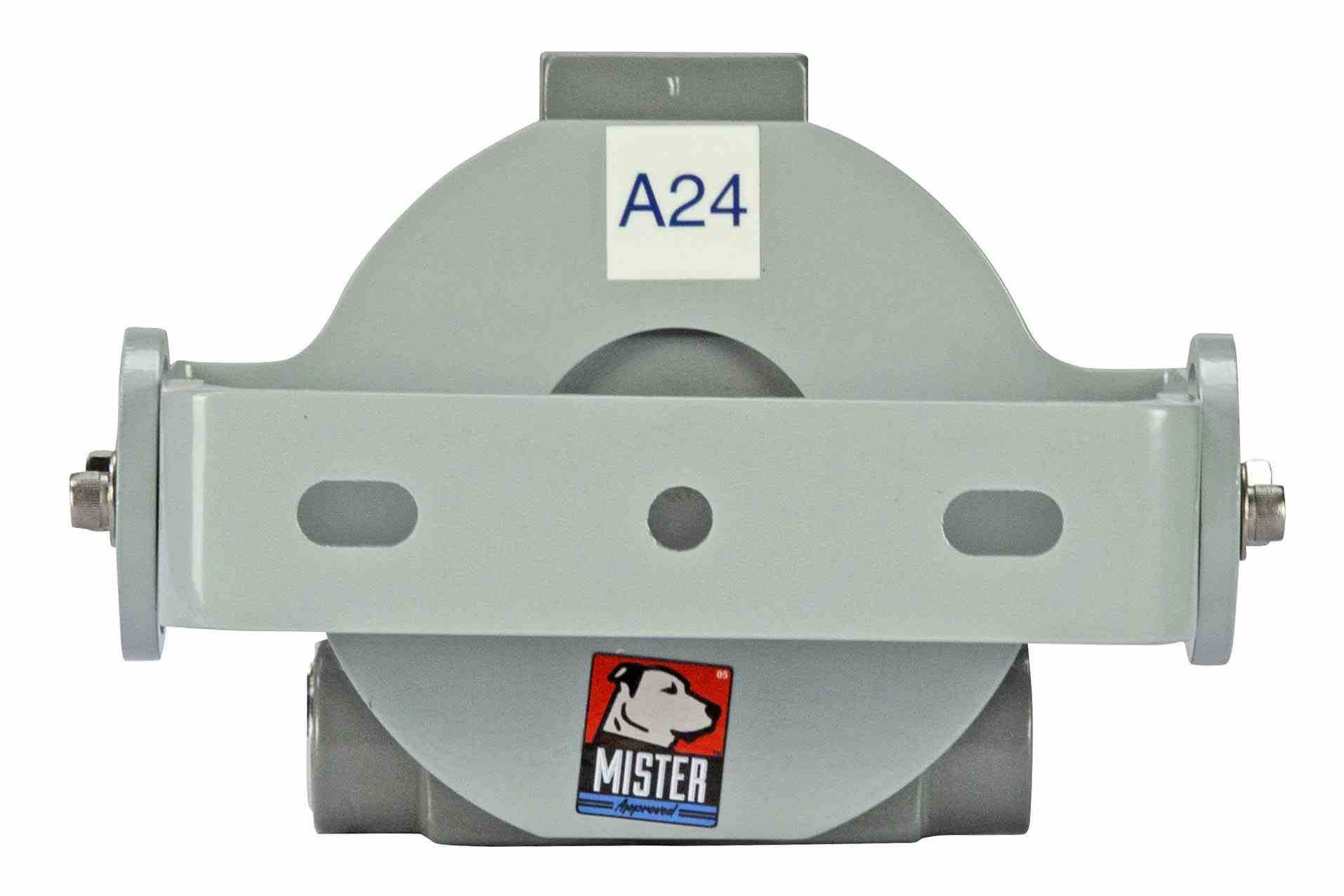

　　安装结构上，壳体配置耳轴式安装支架，支架与壳体通过铰接螺栓连接，可在安装后调整壳体的俯仰角度，适配不同的探测朝向需求；除耳轴支架外，壳体上还设计有特殊X配置的铸入式安装凸台，可根据现场安装条件选择不同的固定点位，无需额外焊接转接支架，降低现场安装的加工工作量。盖体上预留的铸造凸台可根据需求进行二次加工，用于扩展接线或安装附件，同时盖体上的外部安装凸耳可配合专用工具实现无缝拆卸与拧紧，保证隔爆结合面的贴合精度，避免因安装不当导致隔爆间隙超标。

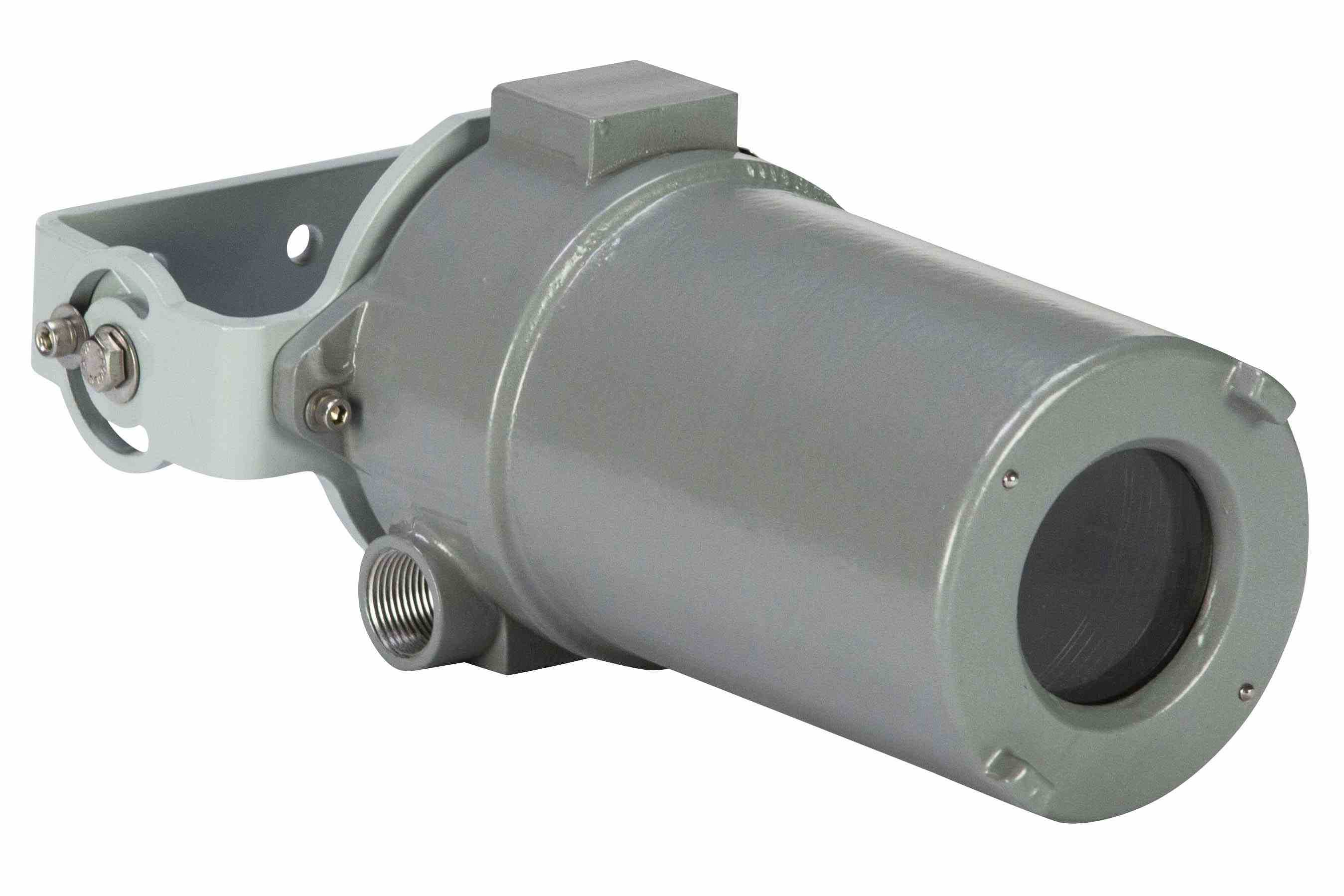

　　壳体侧面预置3/4NPT规格的横置电导管开口，用于穿入仪表供电与信号传输线缆，开口位置经过优化，可最大限度利用壳体内部空间，避免线缆弯折过度影响接线可靠性。壳体内部预置接地螺钉，位置经过校准，方便施工人员快速完成内部接地线路的连接，同时壳体外部也预留可选的外部接地螺钉，满足不同工况的接地规范要求。紧固件选型上，接地螺钉采用镀锌钢材质搭配绿色标识，内六角盖螺钉采用镀镉钢材质，不同材质的选型匹配不同的防腐与导电需求，避免不同金属接触产生的电化学腐蚀问题，延长壳体在恶劣工况下的使用寿命。壳体外表面采用银粉环氧漆静电喷涂工艺，涂层均匀附着力强，可抵御化工环境中的腐蚀性气体、盐雾侵蚀，避免壳体基材过早锈蚀失效。

　　从安装边界尺寸来看，整体筒状结构的外径适配常规工业仪表的安装尺寸，耳轴支架的安装孔位间距符合通用工业安装支架的孔距标准，可直接适配现有厂区的安装立杆、墙面固定支架，无需重新设计配套安装结构。壳体的隔爆结合面长度、间隙均符合对应防爆等级的规范要求，可适用于一级1区，2、B、C、D组、E组、F组、G组和III类1区、2类、1区和2，以及IIB+H2组、IIA组、I类的危险区域，符合国内及国际主流的防爆规范要求，可在包含北美、欧洲、亚洲在内的全球多数工业防爆场景中使用。在实际选型应用中，需要根据内置仪表的尺寸确认圆顶内部的净空高度，同时根据现场线缆的规格确认穿线接头的适配性，接地连接需按照防爆施工规范完成可靠连接，安装时需保证隔爆结合面无划伤、无杂物，密封O型圈无破损，确保防护与隔爆性能满足现场工况要求。
