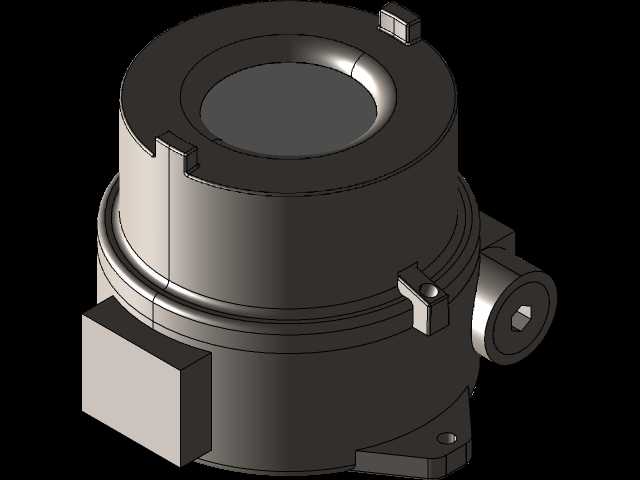

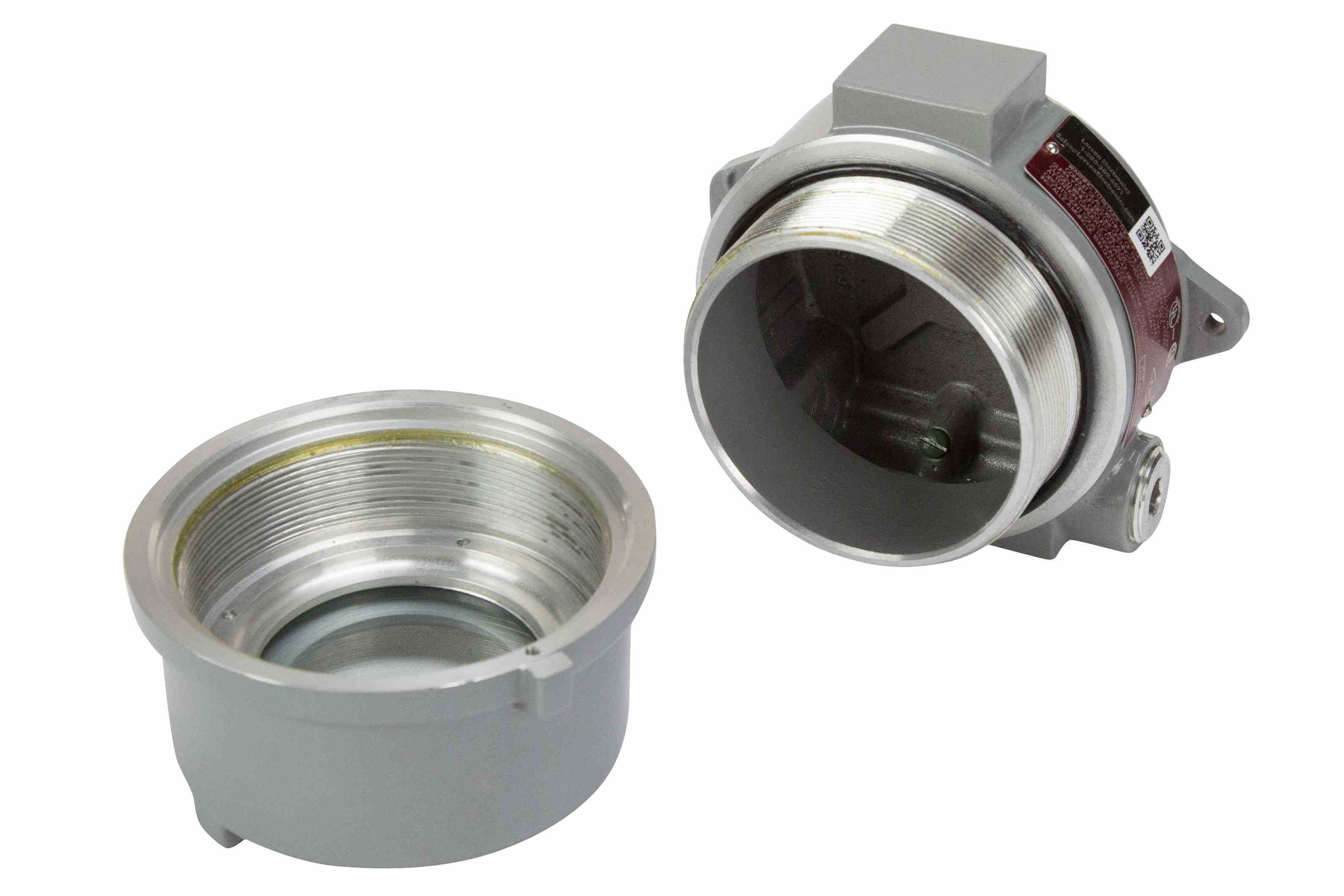

I类II类III类防爆仪表铝制外壳结构

　　该防爆仪表外壳主要面向存在爆炸性气体、粉尘混合物的危险作业场景设计，可适配石油开采现场、炼化装置区、化工生产车间、油气储运站点、粮食加工粉尘区域、煤矿非采掘面等符合I类、II类、III类防爆分区要求的场所，作为紧凑型工业检测仪表的承载防护结构使用。这类危险区域对设备外壳的隔爆性能、密封性能、抗冲击能力有强制要求，外壳需要能够承受内部元器件可能产生的爆炸冲击，同时阻止内部火焰引燃外部环境中的爆炸性混合物，还要抵御现场的粉尘侵入、淋水、腐蚀性气体侵蚀以及日常运维中的磕碰损伤。

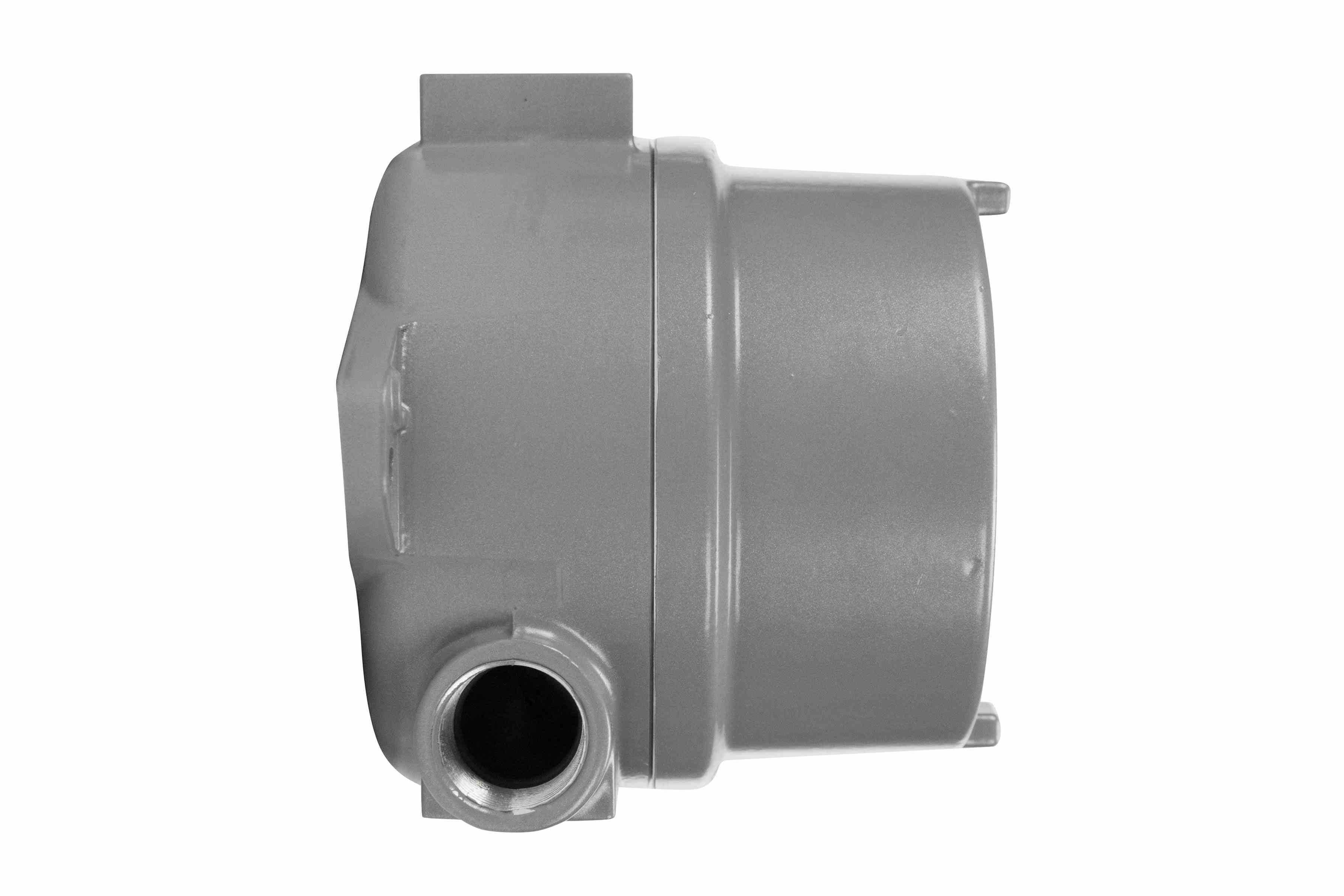

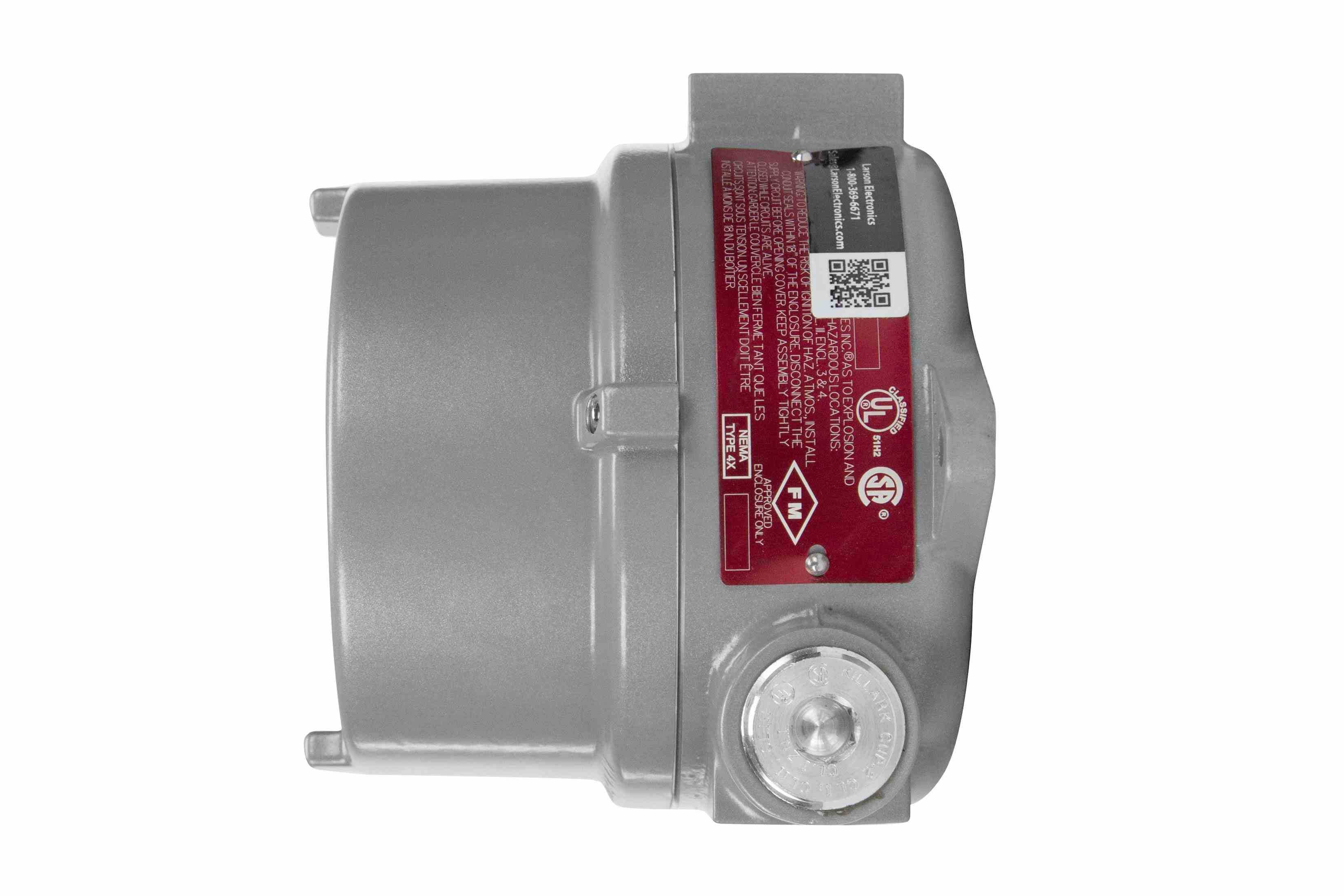

　　从功能设计来看，该壳体采用无铜铝合金铸造成型，材料本身无火花特性适配防爆场景的碰撞摩擦安全要求，壳体壁厚满足隔爆接合面的强度要求，所有接合面的间隙、长度均符合对应防爆等级的隔爆参数规范。壳体侧面预留3/4"NPT规格的馈通导线开口，用于穿入供电与信号线缆，开口处配套对应的密封锁紧结构，可在穿线后实现端口密封，满足NEMA4/IP66等级的防水防尘要求，能够阻挡高压水柱喷射、粉尘大量侵入，适配户外露天安装以及有冲洗作业要求的生产区域。壳体内部预留了接地螺钉安装位，接地螺钉位置远离安装部件区域，方便运维人员在不拆卸内部仪表组件的情况下完成接地接线操作，同时可选配外部接地螺钉，满足不同现场的接地规范要求。

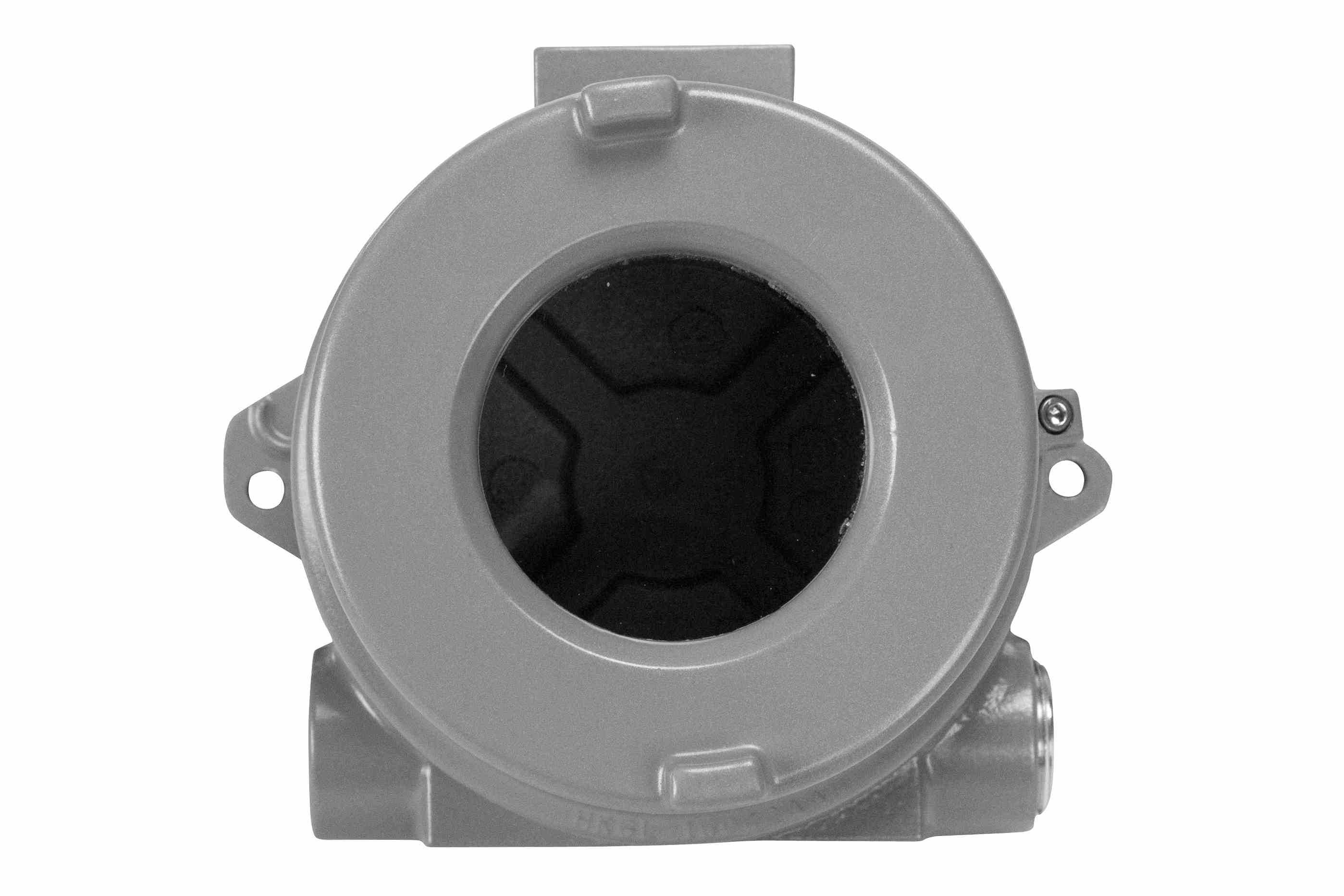

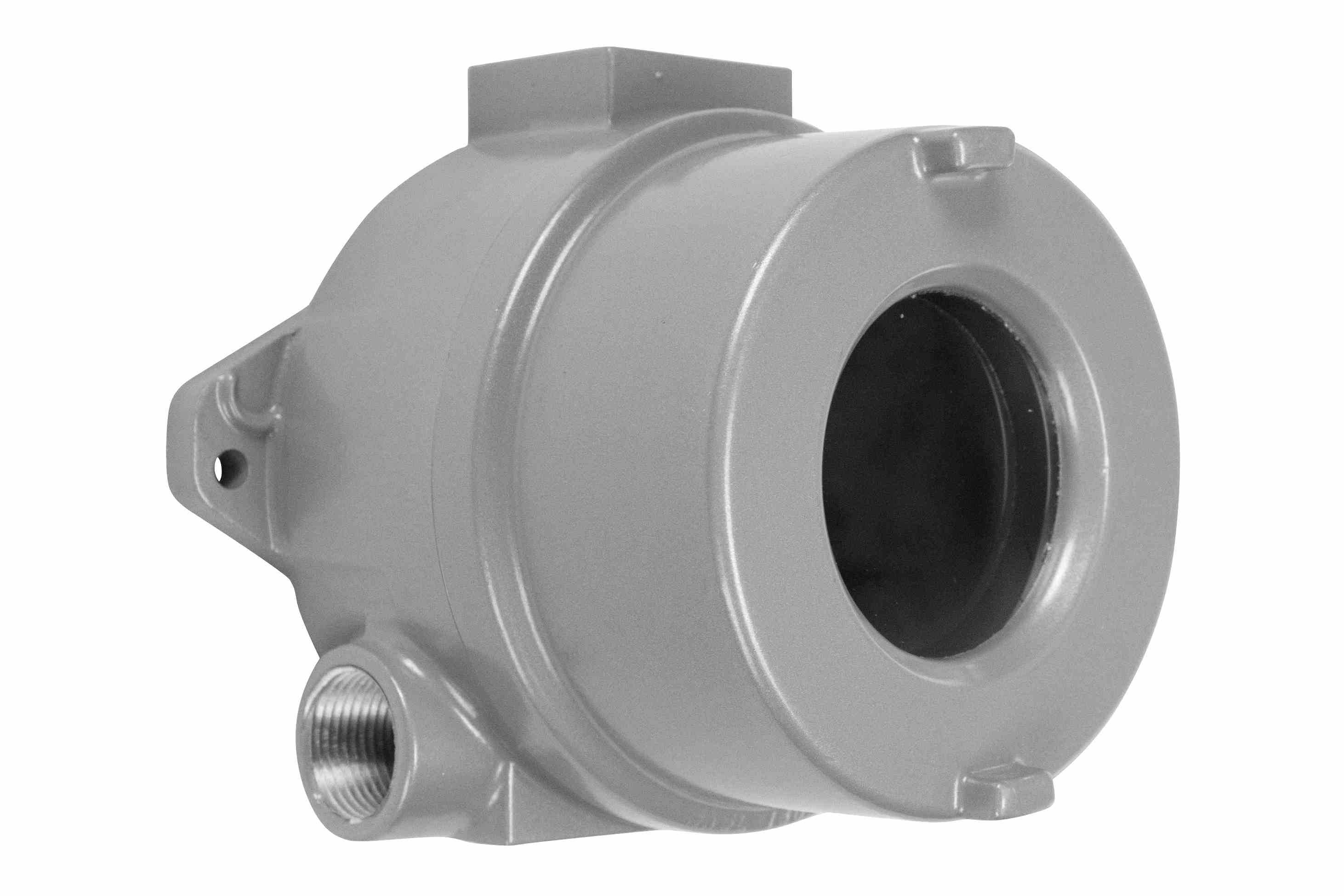

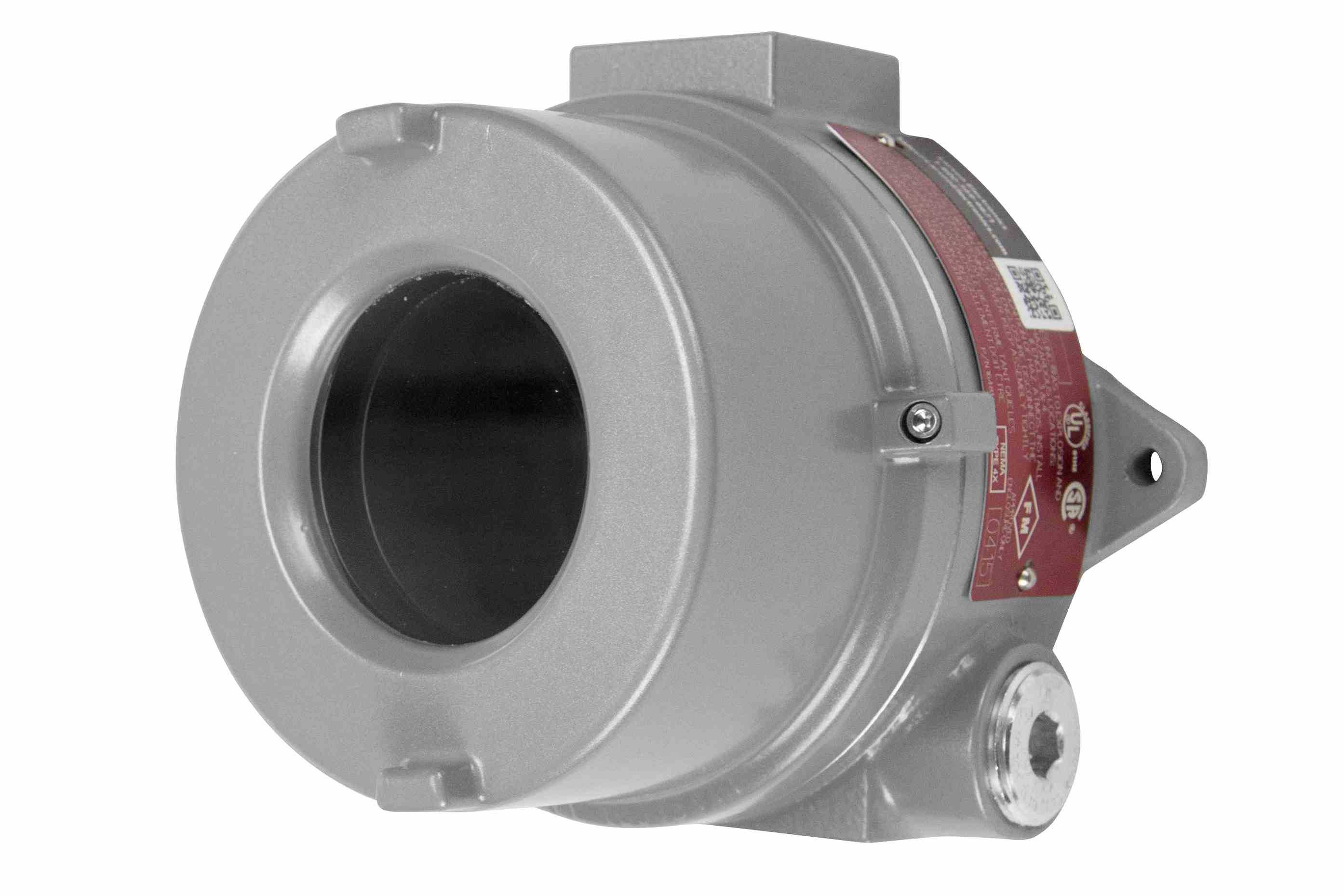

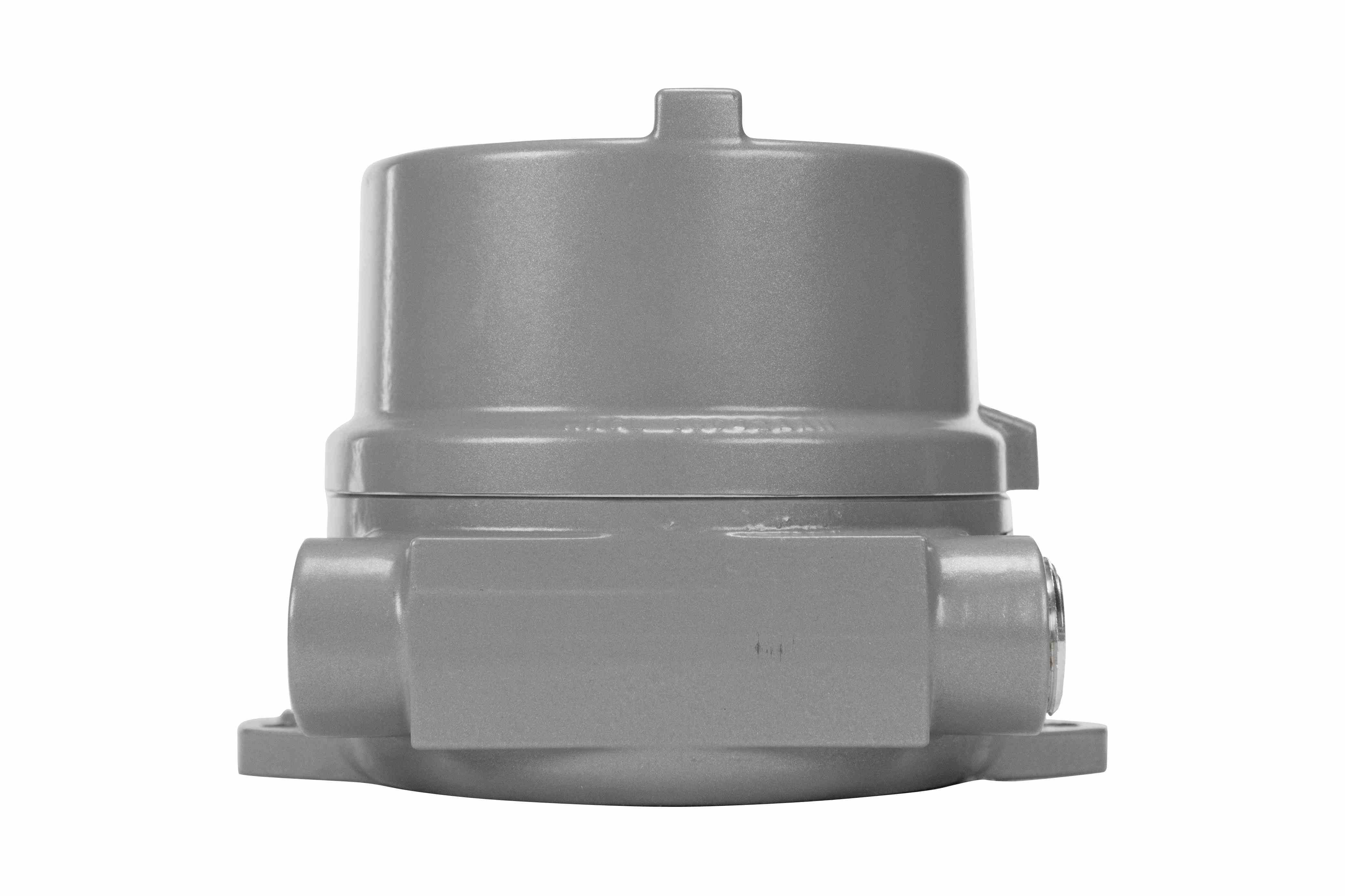

　　壳体前端配置3/8"厚度的钢化玻璃透镜，透镜与壳体的接合处采用氯丁橡胶O型圈进行密封，既可以保证内部仪表的显示、检测光路通畅，又能维持腔体的密封性能，玻璃的抗冲击强度满足防爆场景的外力冲击要求，避免受外力碎裂后破坏腔体隔爆性能。壳体顶部的盖子部分设计有外部安装凸耳，采用无缝折弯工艺成型，无需额外拆卸盖子即可完成壳体的现场安装固定，降低运维拆装过程中破坏隔爆接合面的风险。壳体侧面设计有铸造一体的侧凸台，可根据实际使用需求进行二次加工，拓展接线端口或者安装外接附件，适配不同类型仪表的接口需求。

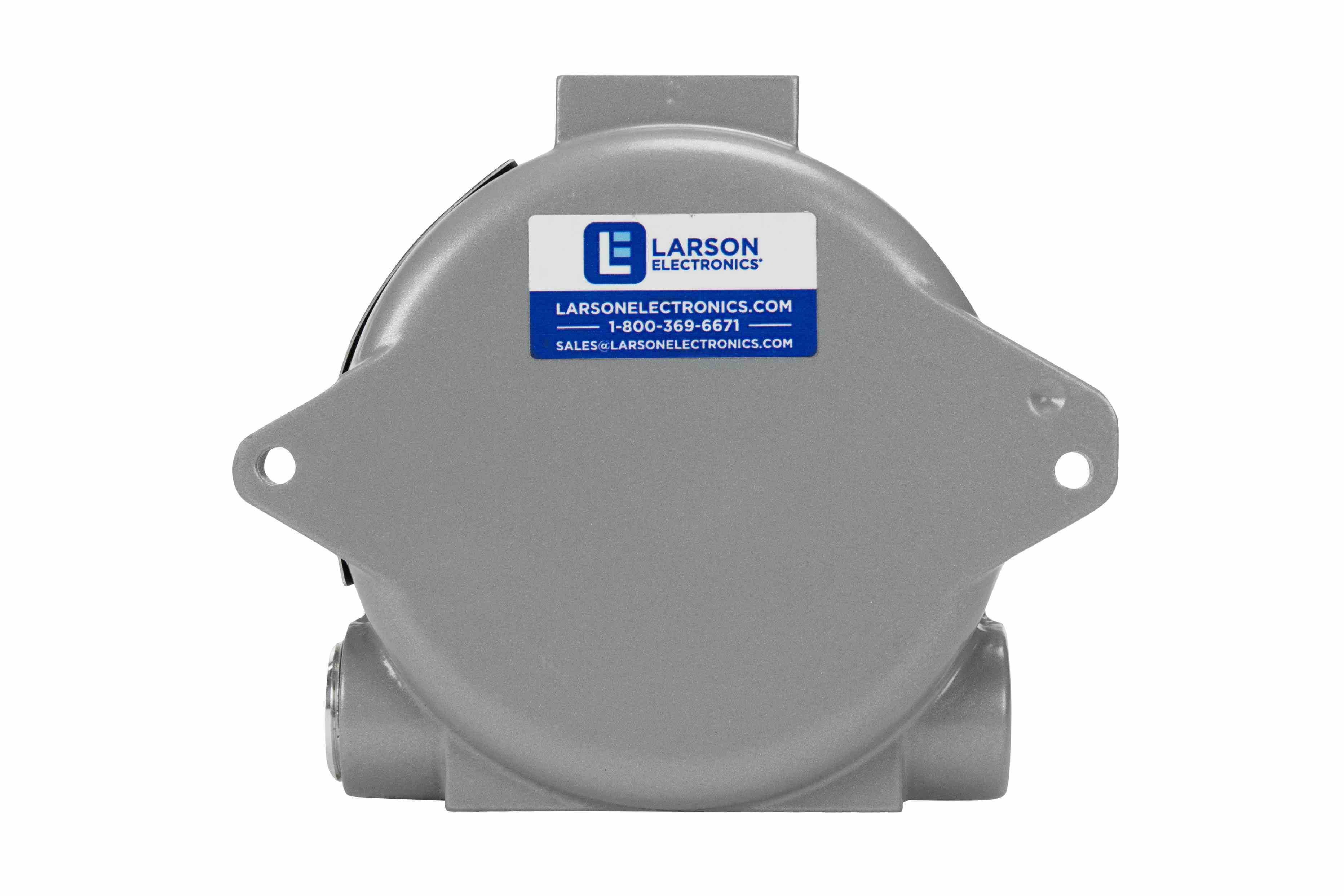

　　从安装边界来看，该壳体的腔体内部空间可容纳流量测量模块、温度监测单元、双线制信号变送器、气体检测传感组件、PH值分析探头、压力检测芯体、液位探测模块、硫化氢监测传感器、压力开关等多种紧凑型工业仪表组件，内部安装螺柱的位置按照通用仪表安装孔位设计，可适配多数常规尺寸的检测仪表电路板与传感组件。壳体外部的安装凸耳孔位间距符合现场仪表安装的通用尺寸规范，可直接固定在现场的仪表支架、管道抱箍、设备壁面的安装座上，无需额外制作过渡安装板。壳体表面采用银粉环氧静电喷涂工艺，外部六角头盖螺钉采用镀锌钢材制作，具备良好的耐腐蚀性能，可在沿海高盐雾、化工区域腐蚀性气体环境下长期使用，涂层不易脱落锈蚀，维持外壳的防护性能。

　　在结构设计思路上，该外壳优先保障隔爆性能与密封可靠性，所有转角位置均做铸造圆角处理，避免应力集中导致受冲击时开裂，隔爆接合面的加工精度满足对应防爆等级的粗糙度与间隙要求，即使内部元器件发生燃爆，火焰通过接合面的间隙时会被充分冷却，无法引燃外部的爆炸性混合物。壳体的铸造成型工艺保证了壁厚均匀，不会出现局部壁厚不足导致的强度缺陷，外部的散热筋结构（若有）可辅助内部仪表元器件散热，避免密闭腔体内温度过高影响元器件寿命。透镜的安装结构采用压圈压紧配合O型圈密封的方式，既保证玻璃的固定强度，又能缓冲外部冲击对玻璃的作用力，避免玻璃受震动松脱。
