铝合金框架钢化玻璃开合顶盖结构

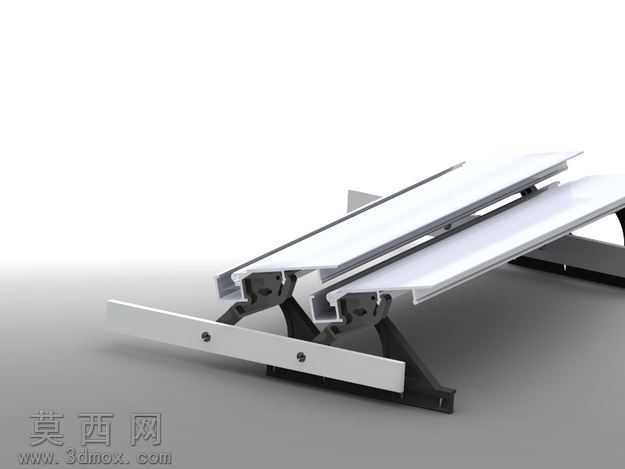

本作品为铝合金框架搭配钢化玻璃的开合式顶盖三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对底部安装基座进行基准定位，绘制基座的安装孔位、型材卡槽的精确草图，通过拉伸、切除特征完成基座的实体建模，保证基座上的固定螺丝孔位间距符合通用安装标准，为后续上部结构提供稳定的装配基准。随后对两侧的铰接支撑支架进行建模，根据开合角度的运动需求，绘制支架的多段折弯轮廓，通过拉伸凸台生成支架主体，再对铰接转轴的安装位进行同轴心配合的特征切除，确保支架转动时无干涉，转轴孔的公差预留符合实际五金件的装配要求。上部的铝合金型材框架建模时，调用通用铝型材的截面草图进行路径扫描，生成框架的四边支撑梁，在框架与钢化玻璃的贴合位置设计密封胶条的安装卡槽，保证玻璃安装后的密封性与稳固性，框架与支撑支架的连接位置设计专用的卡扣连接结构，方便后期装配与拆卸。钢化玻璃部分的建模采用薄板拉伸特征，设置符合安全规范的玻璃厚度参数，在玻璃与框架的接触边缘做微小的倒角处理，避免应力集中导致的玻璃破损风险。渲染阶段对不同部件赋予对应材质，底部基座赋予哑光银白金属漆材质，模拟喷塑铝合金的表面质感，支撑支架赋予深灰色磨砂工程塑料材质，还原高强度尼龙支架的视觉效果，上部铝型材框架赋予亮面阳极氧化银材质，体现铝合金型材的金属光泽，钢化玻璃部分赋予高透低反射玻璃材质，调整材质的折射、反射参数，模拟真实钢化玻璃的通透质感与轻微反光效果，同时在场景中添加柔和的环境光与定向补光，突出各部件的结构层次与材质差异。结构设计上采用双侧对称铰接支撑结构，可实现顶盖的平稳开合，开启后能够形成无遮挡的开放空间，闭合时可有效遮挡雨水与阳光直射，整体结构兼顾了结构强度与使用便利性，各部件的连接位置均做了加强筋处理，提升长期开合使用的结构耐用性，装配过程中所有配合关系均按照实际装配逻辑添加同轴、重合、角度限制配合，可直接用于运动仿真验证开合过程的运动轨迹，排查潜在的结构干涉问题，为后续的实物生产加工提供精准的三维数据参考。
