双工位高压力自动夹持虎钳结构设计

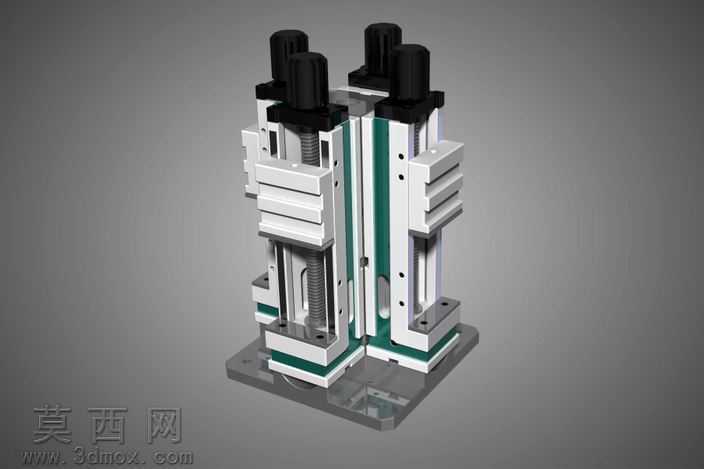

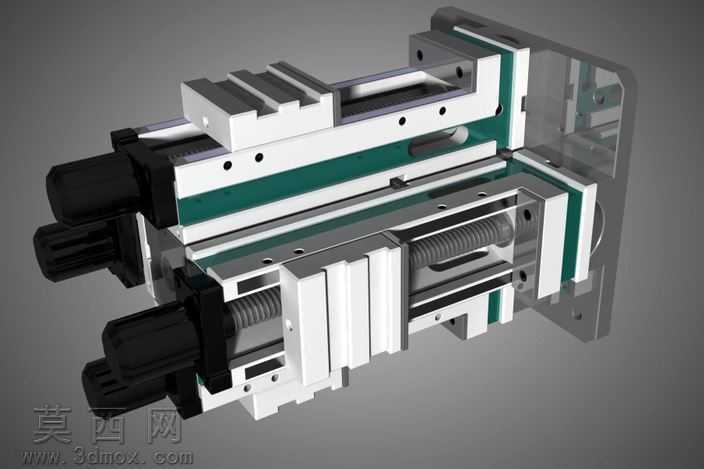

本作品为双工位高压力自动虎钳三维建模作品，整体采用对称式双工位布局设计，在三维建模过程中严格遵循机械加工工装的实际装配逻辑，对每一处零部件的配合公差、装配层级都做了精准还原。建模阶段先从底部安装基座开始搭建，基座采用带安装定位孔的板式结构，保证夹具整体安装时的定位精度与结构刚性，随后依次搭建两侧的立式导向支撑结构，导向部分采用矩形导轨配合的结构形式，建模时还原了导轨面的耐磨衬层结构，保证钳身滑动过程中的顺畅度与抗侧向载荷能力。夹紧驱动部分采用内置螺旋传动结构，建模时还原了丝杠的螺纹牙型、顶部的调节旋钮防滑纹理，以及丝杠与活动钳身的连接传动结构，保证夹紧力能够稳定传递至钳口位置。双工位的对称布局能够同时完成两个工件的装夹作业，有效提升加工过程中的装夹效率，活动钳身与固定钳身的钳口位置做了适配高压夹持的加强结构设计，避免大夹紧力下钳口出现形变。材质渲染阶段，对不同功能部件做了区分化材质处理：基座与主体金属结构采用哑光铸钢材质，还原金属加工工装的厚重质感；导向面的耐磨衬层采用墨绿色工程塑料材质，清晰区分不同功能部件；顶部调节旋钮采用黑色防滑橡胶材质，还原操作部件的触感特征；外露的紧固件采用亮面镀锌金属材质，还原标准五金件的表面处理效果。渲染时采用工业产品常用的柔光侧光角度，清晰呈现模型的结构层次与装配关系，阴影处理柔和自然，既突出结构轮廓又不会遮挡细节。设计思路上围绕高压力自动夹持的核心需求，在保证整体结构刚性的前提下优化了传动路径，缩短夹紧力的传递距离，减少传动过程中的力损耗，双工位的对称结构也让整体受力更加均衡，避免单侧夹紧带来的基座偏载问题，同时对所有活动部件的运动行程做了限位结构设计，保证使用过程中不会出现超程脱开的问题，整体结构紧凑合理，既满足高压夹持的性能需求，也兼顾了工装安装使用的便捷性。
