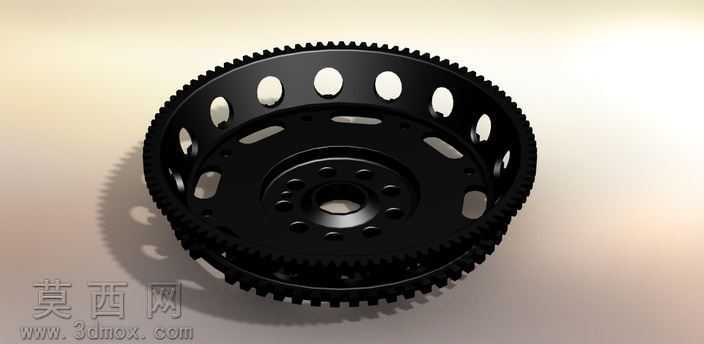

蒂尔顿RSR赛车轻量化飞轮三维结构

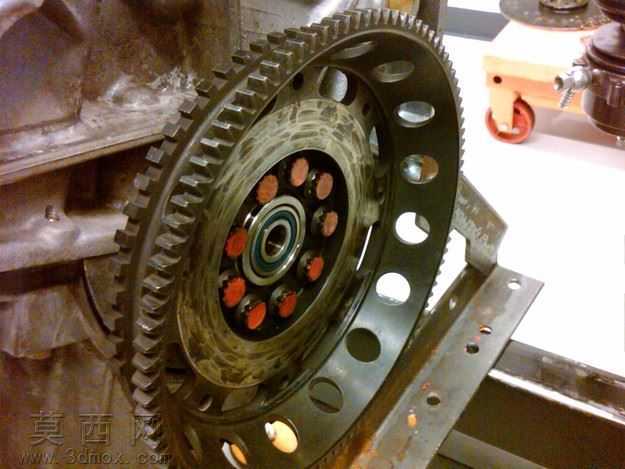

本模型为蒂尔顿RSR系列赛车专用飞轮，建模过程严格遵循赛车传动系统的实际工程参数，首先以中心安装轴孔为定位基准，通过回转特征构建飞轮的核心盘体基础结构，精准还原中心区域的多组螺栓安装孔位，孔位的分布角度、孔径尺寸、沉孔深度均匹配保时捷赛车离合器的装配标准，确保与曲轴、离合器压盘的对接精度符合竞技级传动的公差要求。在齿圈结构建模阶段，通过参数化齿轮生成逻辑还原外圈启动齿圈的完整齿形，齿距、齿顶高、齿根圆角均按照赛车启动电机的啮合标准设定，齿圈与盘体的连接过渡区域做了贴合实际工艺的圆角处理，还原真实部件的应力分散结构。盘体的减重设计是本次建模的重点，通过阵列特征完成周向分布的多组异形减重孔，孔型采用椭圆与长圆孔组合的流线型设计，在保证盘体结构强度、抗扭刚度的前提下最大化去除冗余材料，精准还原该款飞轮仅重4.5磅的轻量化特性，减重孔的边缘均做了倒角处理，还原真实机加工后的工艺细节。材质渲染阶段采用高强度合金钢的材质表现，还原经过表面氧化处理后的哑光黑金属质感，通过调整材质的粗糙度、金属度参数，表现出竞技级传动部件经过热处理后的致密表面质感，齿面区域略微提高反光度，还原齿轮啮合区域经过高频淬火后的硬化层表面特征。模型的结构层级划分清晰，将中心安装座、主体盘体、外圈齿圈、减重孔特征做独立的特征分组，完整还原该款飞轮适配蒂尔顿离合器组件、专为保时捷赛车运动开发的设计逻辑，精准呈现竞技级飞轮在转动惯量控制、结构强度平衡、装配适配性上的设计考量，可用于赛车传动系统结构展示、竞技零部件改装参考、传动原理教学演示等场景。
