单颗方糖自动裹包包装设备结构

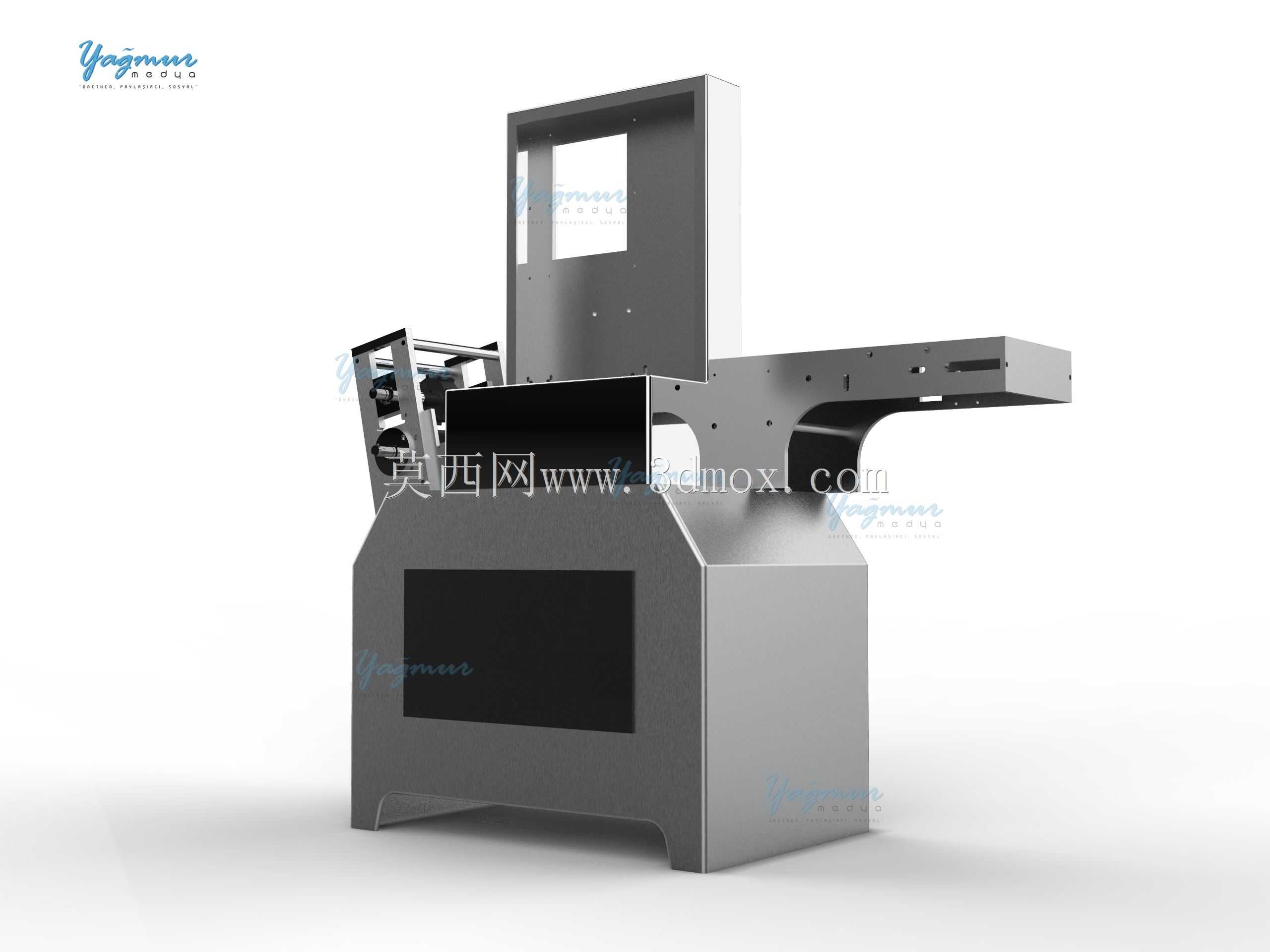

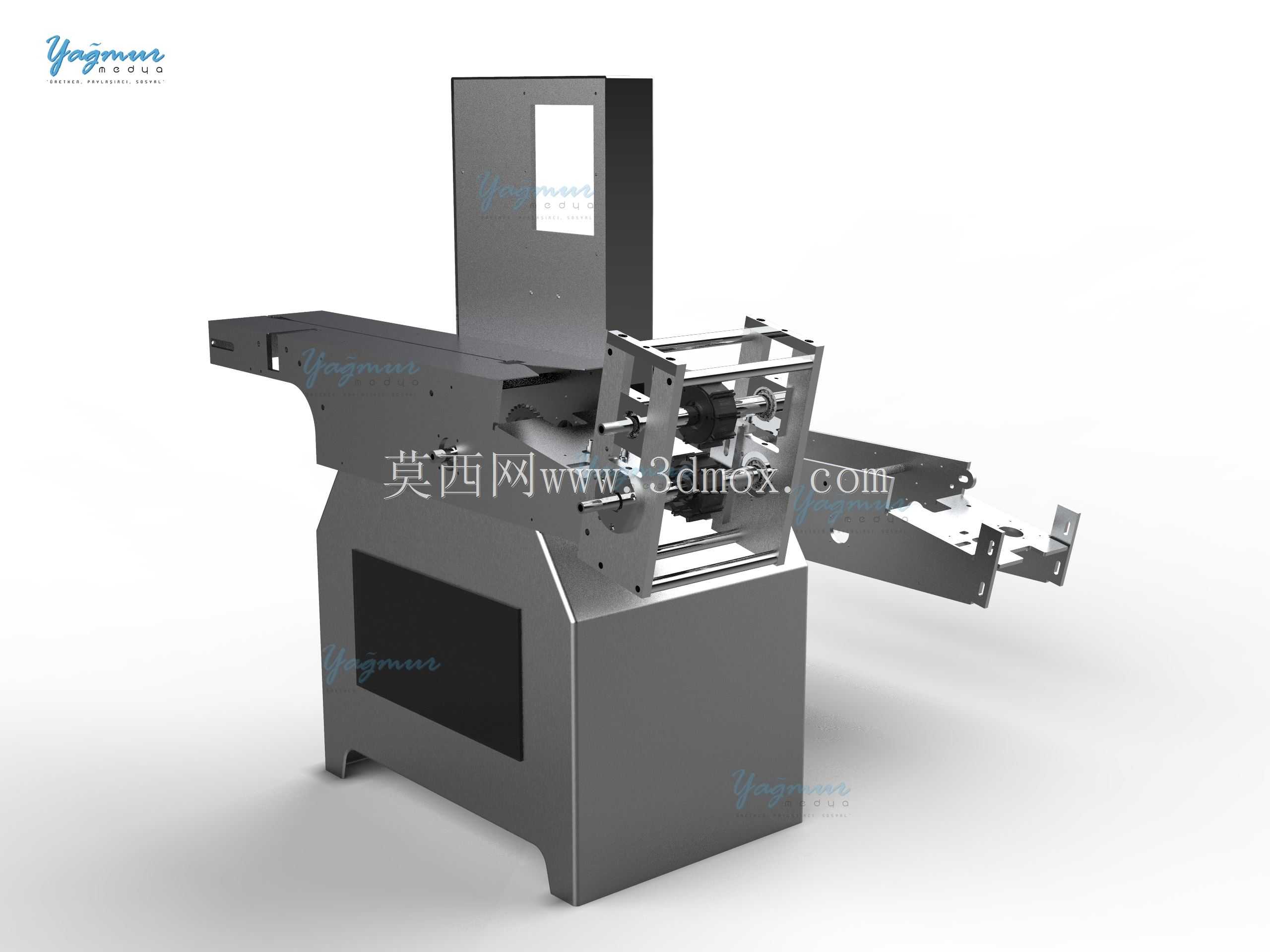

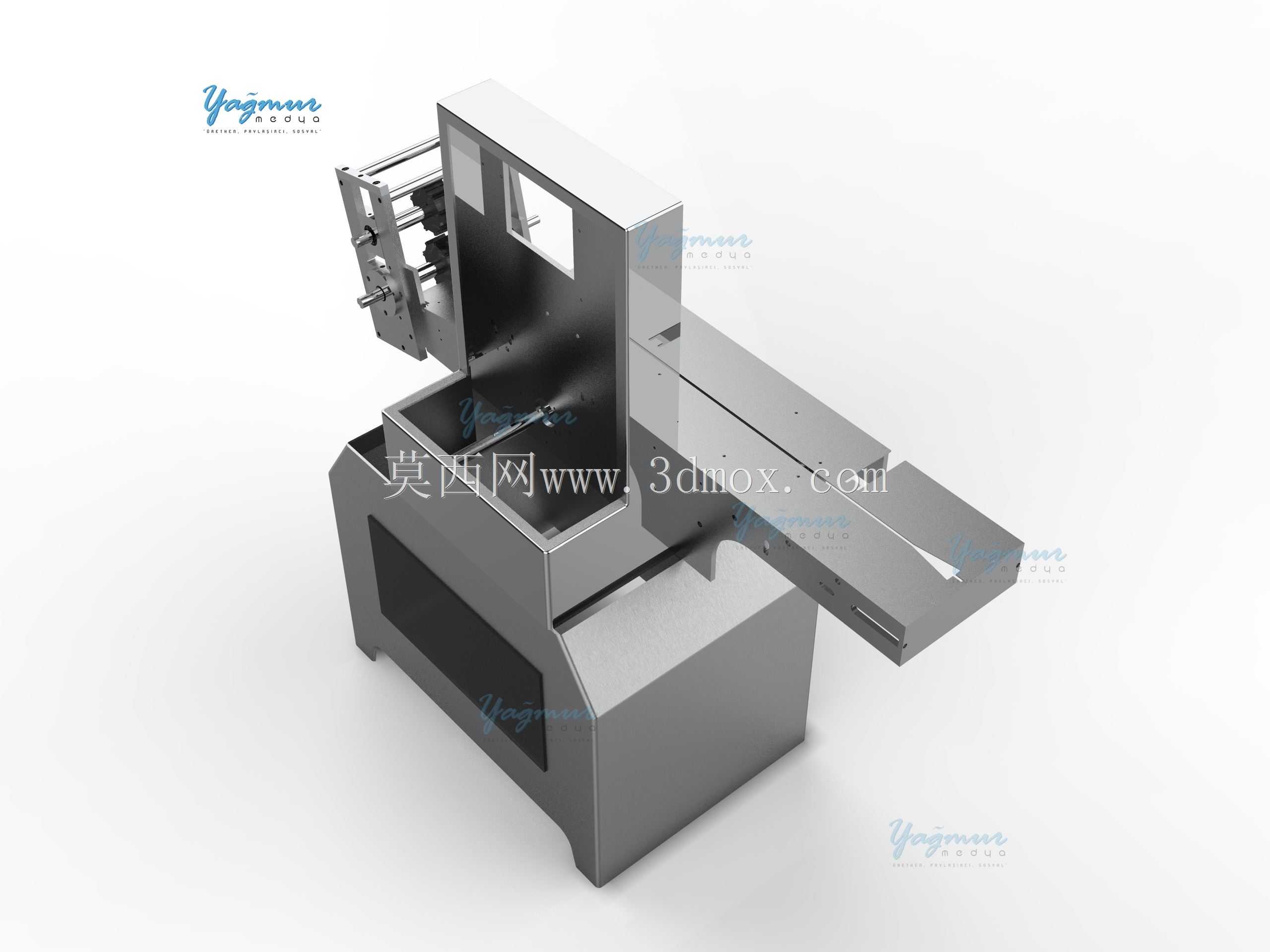

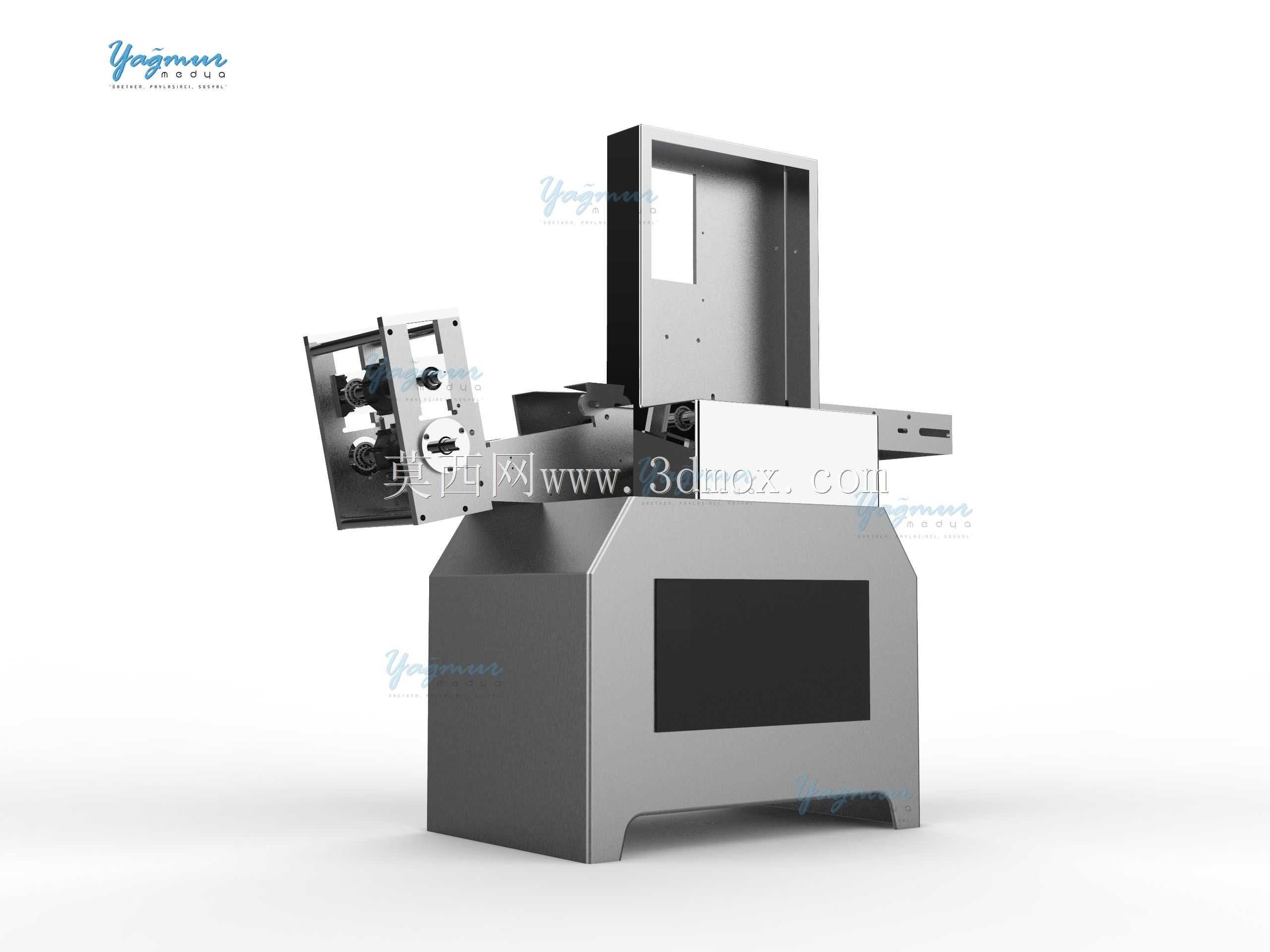

　　这款单颗方糖包装设备主要面向精制糖生产终端的小规格独立包装工序，适配餐饮配套、航空餐食、便携消费场景下的单颗方糖封装需求，可对接方糖压块成型线的出料端，完成成型方糖从理料、送纸、裹包、封切到出料的全流程连续作业，替代传统人工装袋裹包的低效模式，适配食品生产车间洁净区的安装部署要求。从结构布局来看，设备采用立式集成机架设计，底部为配重式柜体结构，内置驱动、控制与传动组件，上部沿物料走向依次布置振动理料段、输送进料段、包装纸供料段、裹包执行段与封切出料段，整体安装占地宽度约1.2米，深度约0.8米，操作面高度适配人工值守补料、故障排查的人体工学需求，设备底部预留可调式支撑脚，可适配车间地面平整度偏差调整，

　　进料端预留对接上游方糖压块线出料口的接口，出料端可直接衔接成品收集输送带或料箱，无需额外增设转接工装。理料段采用外置振动沟槽结构，依靠定向振动将上游送入的零散方糖调整为统一姿态，整齐排列后送入输送机构，振动频率可根据方糖的尺寸、表面摩擦系数做对应调整，避免方糖在理料过程中出现碎裂、卡滞问题，沟槽宽度与单颗方糖的外形尺寸匹配，仅允许单颗方糖依次通过，从进料端就杜绝多料、叠料的故障隐患。输送进料段采用平皮带配合侧向导条的结构，将排列整齐的方糖匀速送至包装工位，导条间距可根据方糖的实际尺寸做微调，适配不同规格方糖的输送需求，输送速度与后端裹包、封切动作做联动匹配，保证物料送料节拍与包装执行节拍完全同步，

　　不会出现送料超前或滞后导致的包装错位问题。包装执行部分，包装纸从设备侧部的纸卷安装座引出，经导纸辊组输送至裹包工位，当方糖被输送至指定位置时，送纸机构将包装纸精准送至方糖下方，配合钳口式移送结构带动方糖在包装纸上移动，依次完成A面与两侧面的裹包折叠，钳口的开合行程、夹持力可根据包装纸的材质、厚度调整，既保证包装纸牵引过程中不会出现滑移错位，也不会夹损方糖本体。封切结构布置在裹包工位后端，采用热封与裁切一体化设计，当裹包完成的方糖移动至封切位置时，热封组件完成包装纸搭接处的压合封接，随后裁切组件将单颗包装的方糖与连续包装纸带分离，裁切刀的动作时机与物料输送位置做精准联动，保证裁切边整齐，不会出现毛边、切到方糖的问题。

　　设备的动作控制采用PLC作为核心控制单元，所有驱动动作的参数均可在操作面板上调整，可根据生产需求设置不同的生产节拍，适配不同产能的生产线匹配需求，伺服驱动的移送轴可保证长周期运行下的动作精度，避免长期运行后出现位置偏移导致的包装不良。从设计细节来看，所有与方糖、包装纸接触的结构件均采用食品级易清洁材质，表面做抛光处理，无清洁死角，可满足食品生产车间的卫生清洁要求，设备的传动组件全部布置在机架柜体内部，外部无裸露的传动部件，既避免生产过程中粉尘、糖屑进入传动结构导致磨损，也能保障操作人员的作业安全，操作面板布置在机架上部的易操作位置，可实时显示设备运行状态，故障出现时可快速定位故障点位，缩短停机排查时间。设备的气路、线路全部采用内置式排布，外部无杂乱管线，整体外观整洁，日常维护时可通过柜体侧部的检修门快速接触内部组件，完成易损件更换、润滑保养等操作，纸卷安装座采用快拆式结构，更换包装纸卷时无需额外工具，可缩短换卷停机时间，适配多规格包装纸的快速切换生产需求。
