带法兰凸缘的空心轴类转子结构设计

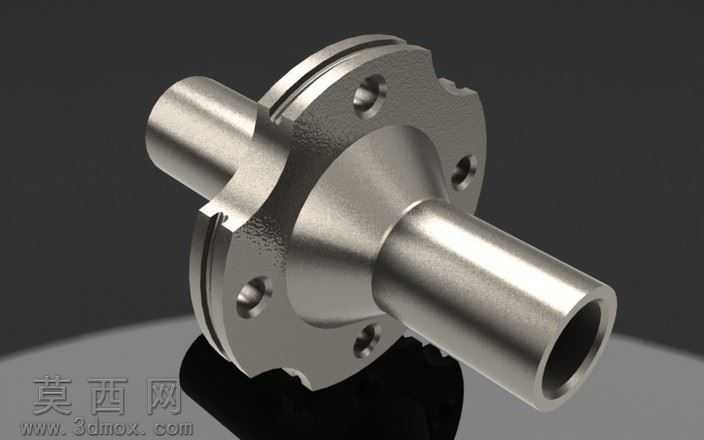

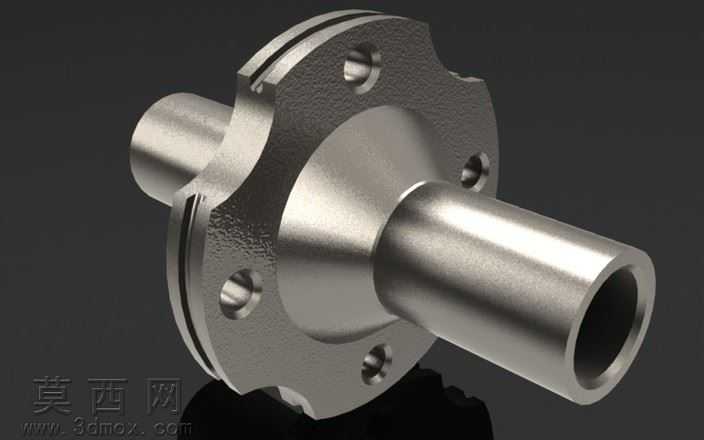

本作品为一款带法兰凸缘结构的空心轴类转子三维建模作品，建模阶段以回转类零件的结构逻辑为核心，首先通过草绘绘制转子的轴向截面轮廓，精准定位两端空心轴段的内外径尺寸、中间锥形过渡段的锥度参数、法兰凸缘的外圆直径与厚度尺寸，依托旋转特征生成零件的基础基体，保证整体回转结构的同轴度符合机械传动零件的设计要求。在基础基体完成后，针对法兰凸缘上的周向安装孔进行特征创建，通过圆周阵列命令均匀排布多个安装通孔，同时在法兰凸缘的端面设计环形定位槽结构，保证零件安装时的定位精度与连接可靠性，对轴段与法兰的衔接位置做圆角过渡处理，消除应力集中隐患，提升零件的结构强度。材质与渲染阶段，选用机械加工常用的金属钢材作为基础材质，调整材质的金属度、粗糙度参数，还原车削加工后金属表面的细腻哑光金属质感，对轴段外圆、法兰端面的加工面做细微的纹理处理，模拟实际机械加工后的表面纹理特征，渲染时采用三点布光方案，主光源突出金属零件的轮廓转折与曲面光影变化，辅助光源补全暗部细节，环境光提升整体画面的通透度，真实还原金属零件的视觉质感。结构设计上，采用空心轴段设计有效降低零件自身重量，减少回转运动时的转动惯量，提升转子运转时的动态响应性能；中间锥形过渡段实现两端不同直径轴段的平滑衔接，避免轴径突变带来的应力集中问题；法兰凸缘结构为转子提供稳定的安装定位基准，周向均匀排布的安装孔可实现与配套部件的可靠紧固连接，环形定位槽可与配套端盖或密封件配合，满足装配后的密封与定位需求。整体建模过程严格遵循机械零件的设计规范，所有特征参数均参考实际工业应用中同类转子零件的尺寸标准设定，各结构之间的衔接自然合理，既满足回转运动的功能需求，也兼顾了零件的加工工艺性与装配便利性，可直接用于机械结构的虚拟装配验证、运动仿真分析以及相关的教学演示场景。
