摩托车车架夹持定位工装结构设计

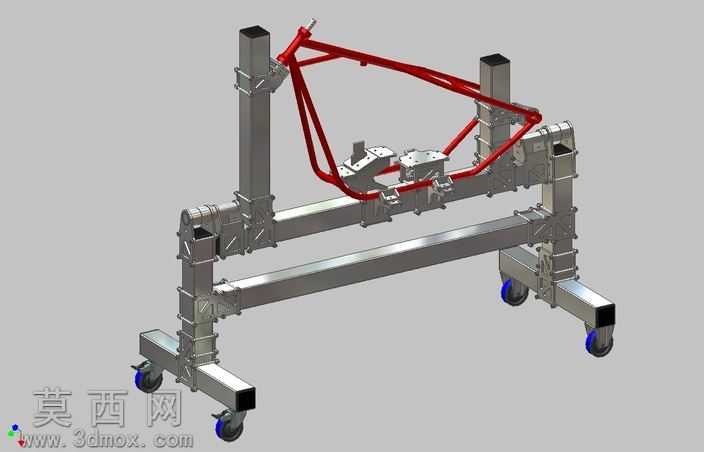

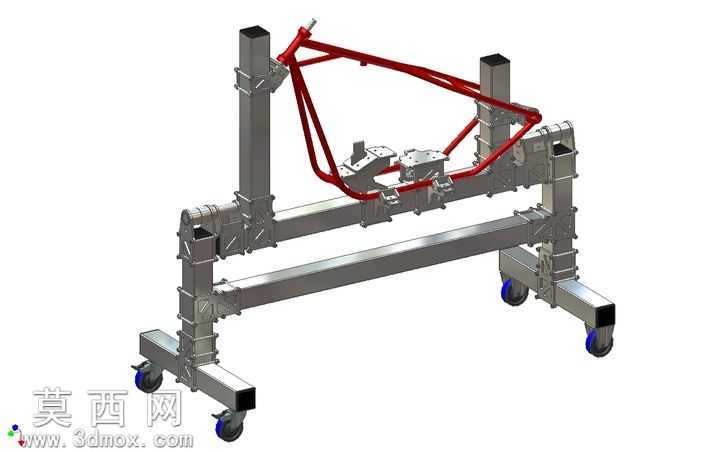

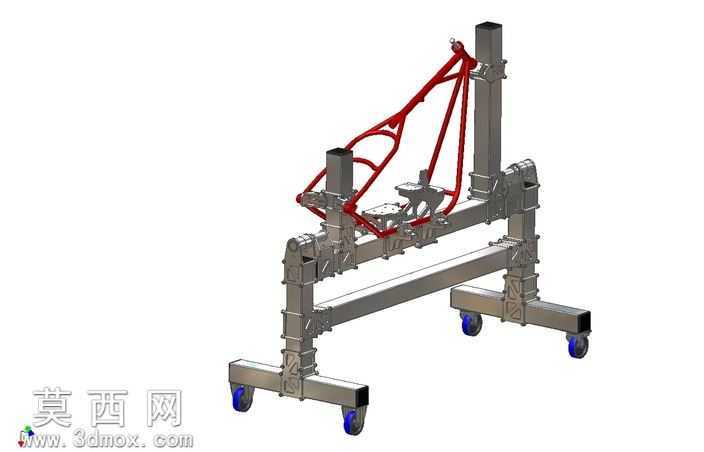

本模型为摩托车车架生产加工用夹持定位工装，整体采用模块化框架式结构设计，在三维建模过程中遵循工装夹具的定位基准原则，以摩托车车架的关键安装点位为定位核心，搭建可灵活调节的支撑夹持体系。建模阶段首先完成底部承载横梁的结构搭建，采用矩形截面型材作为主承载梁，保证整体结构的刚性与抗形变能力，在横梁的四个延伸支腿末端配置带刹车的万向脚轮，兼顾工位移动的便捷性与作业时的位置固定需求。竖向支撑立柱采用可升降调节的套接结构，通过侧面的锁紧机构实现不同高度位置的固定，可适配不同型号尺寸的摩托车车架装夹需求，支撑立柱与横向承载梁之间采用角接加固结构，避免装夹受力后出现结构偏移。夹持定位模块根据摩托车车架的管架结构特征设计，对应车架的主管、连接管、安装座位置设置专属的定位支撑块与快速压头，定位块的贴合曲面完全匹配车架管材的外轮廓弧度，保证装夹时车架不会出现晃动、位移，压头采用软性接触端头设计，避免装夹过程中对车架管材表面造成压痕、划伤。渲染阶段对金属结构件赋予哑光银灰色金属材质，模拟工业铝型材与钢材的表面质感，对被夹持的摩托车车架赋予亮红色金属烤漆材质，清晰区分工装本体与装夹工件，脚轮部分采用黑色橡胶与蓝色轮毂的分色材质，还原工业脚轮的真实外观。整体结构设计充分考虑摩托车车架焊接、检测、装配等多工序的使用需求，所有调节点位均设置清晰的锁紧结构，无多余的干涉结构，操作人员可快速完成车架的装夹与拆卸，可移动的底座设计也适配车间内多工位流转的作业场景，各支撑模块的位置可沿横梁的导轨方向进行横向调节，进一步拓展了工装的适配范围，可覆盖多款同类型管架式摩托车车架的装夹作业需求，结构受力经过合理分布，在满负载装夹状态下整体形变量控制在工装精度允许范围内，满足生产作业的精度要求。
