乳制品加工用巴氏杀菌成套设备结构

在液态乳、干酪、发酵乳等乳制品的量产加工线中，热杀菌环节是决定产品货架期与风味保留度的核心工序，这套巴氏杀菌成套结构，正是针对乳品厂连续化生产需求搭建的集成式热加工单元，区别于零散拼装的管线系统，整套设备将换热、持温、分流、控制、流体输送所有功能模块整合在统一撬装框架内，从现场安装角度看，无需在生产车间内重新排布大量分散管线，仅需对接进料、出料、公共介质接口即可完成工位布设，大幅缩减产线搭建的现场施工周期。

从实际生产用途来看，这套设备核心是通过精准控温的热交换过程，杀灭乳品类物料中的致病微生物与杂菌，同时最大程度保留乳品中的热敏性营养成分与原生风味，区别于超高温瞬时灭菌的高强度热处理，巴氏杀菌的工艺温度窗口更窄，对温度波动、物料流速均匀性的控制要求更高，设计过程中首先要解决的就是冷热流体的无混流换热问题，板换组件采用带导向垫圈的密封结构，将加热介质、待杀菌物料、冷却介质的流道完全物理隔离，避免不同流体间的交叉污染，这一点对于卫生级要求极高的乳品加工场景尤为关键，所有与物料接触的管路、罐体内壁都做了圆弧过渡与镜面级抛光处理，不存在清洁死角，能够满足CIP原位清洁的工艺要求，避免物料残留引发的微生物滋生风险。

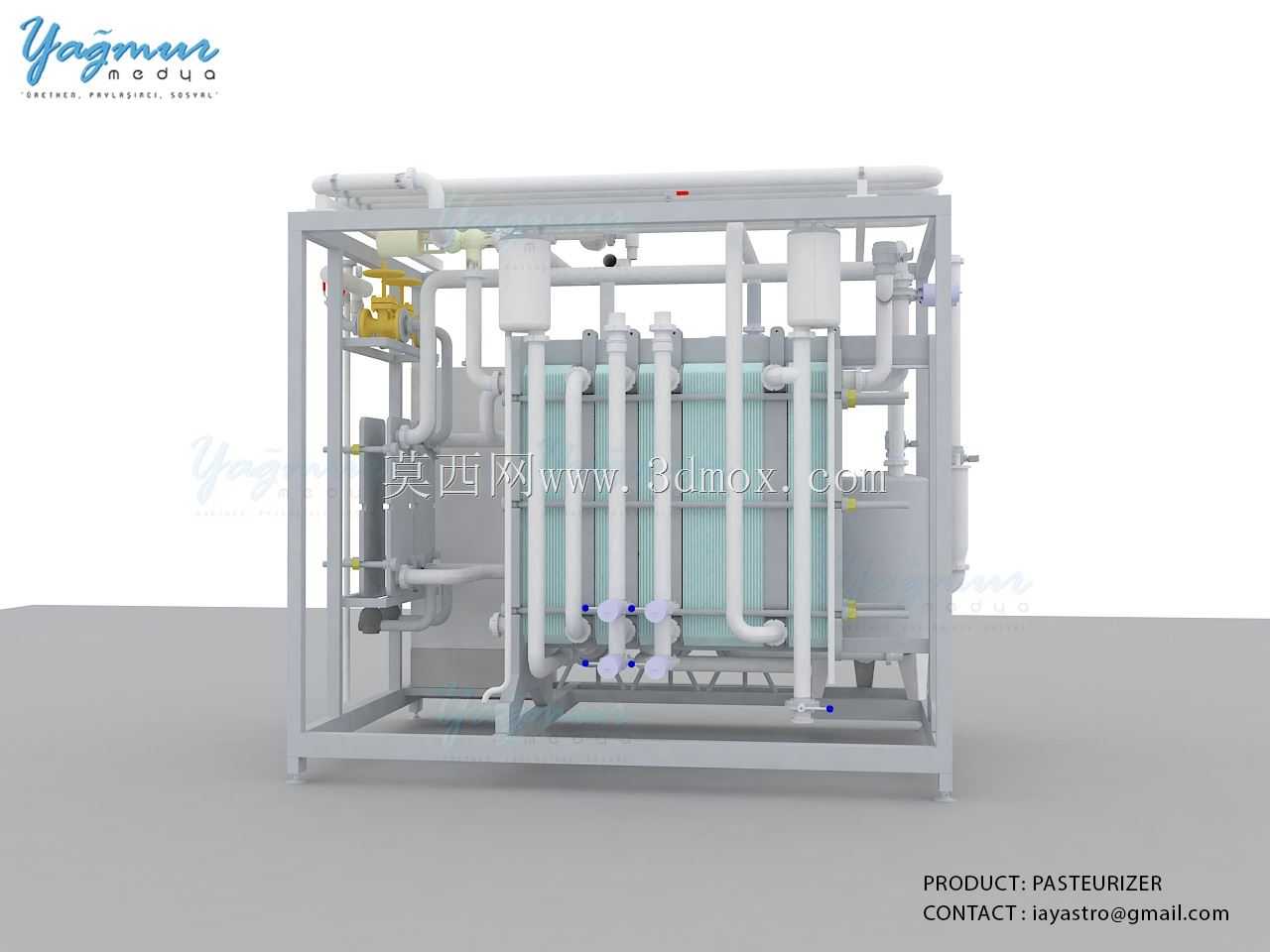

整套设备的功能模块排布遵循流体工艺的走向逻辑：待处理的低温乳品首先进入换热段的冷侧，与已经完成杀菌的高温乳品进行余热回收，这一设计能够大幅降低加热环节的蒸汽消耗与后续冷却段的冷媒消耗，是整套设备能耗控制的核心设计点；经过余热预热的物料进入升温段，通过热水或饱和蒸汽作为热媒将物料提升至工艺要求的杀菌温度，之后进入持温管段，保证物料在设定杀菌温度下的停留时间满足工艺要求，避免出现杀菌不彻底的冷核区域；完成持温的物料回到热回收段与新进冷料换热预冷后，再进入最终冷却段将物料温度降至灌装或后续发酵工序要求的温度区间。设备集成的多台卫生级离心泵分别负责物料输送、热媒循环、冷媒循环，每台泵的进出口都配置了压力检测与止回结构，避免出现流体倒流、压力超标的工况。

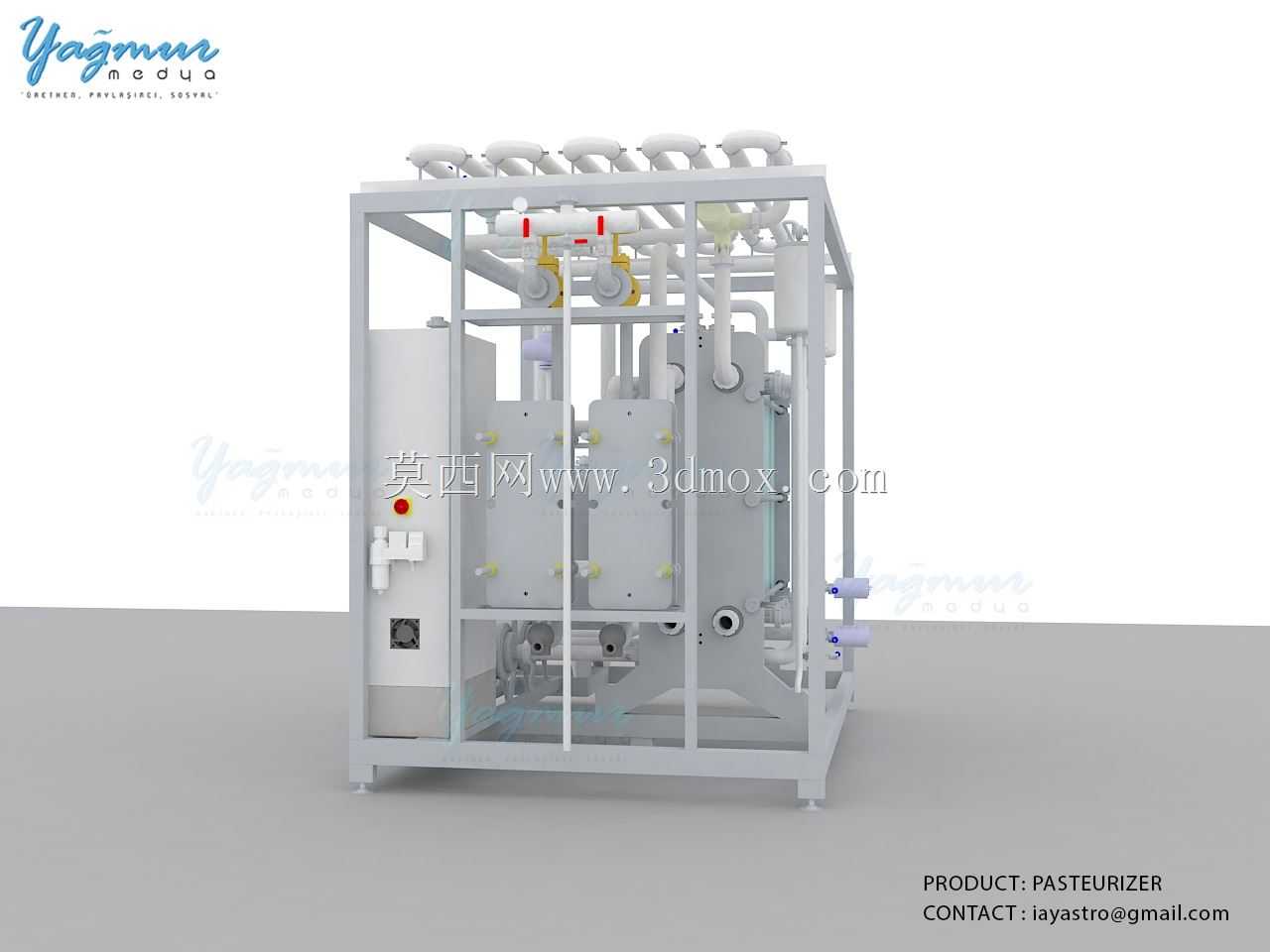

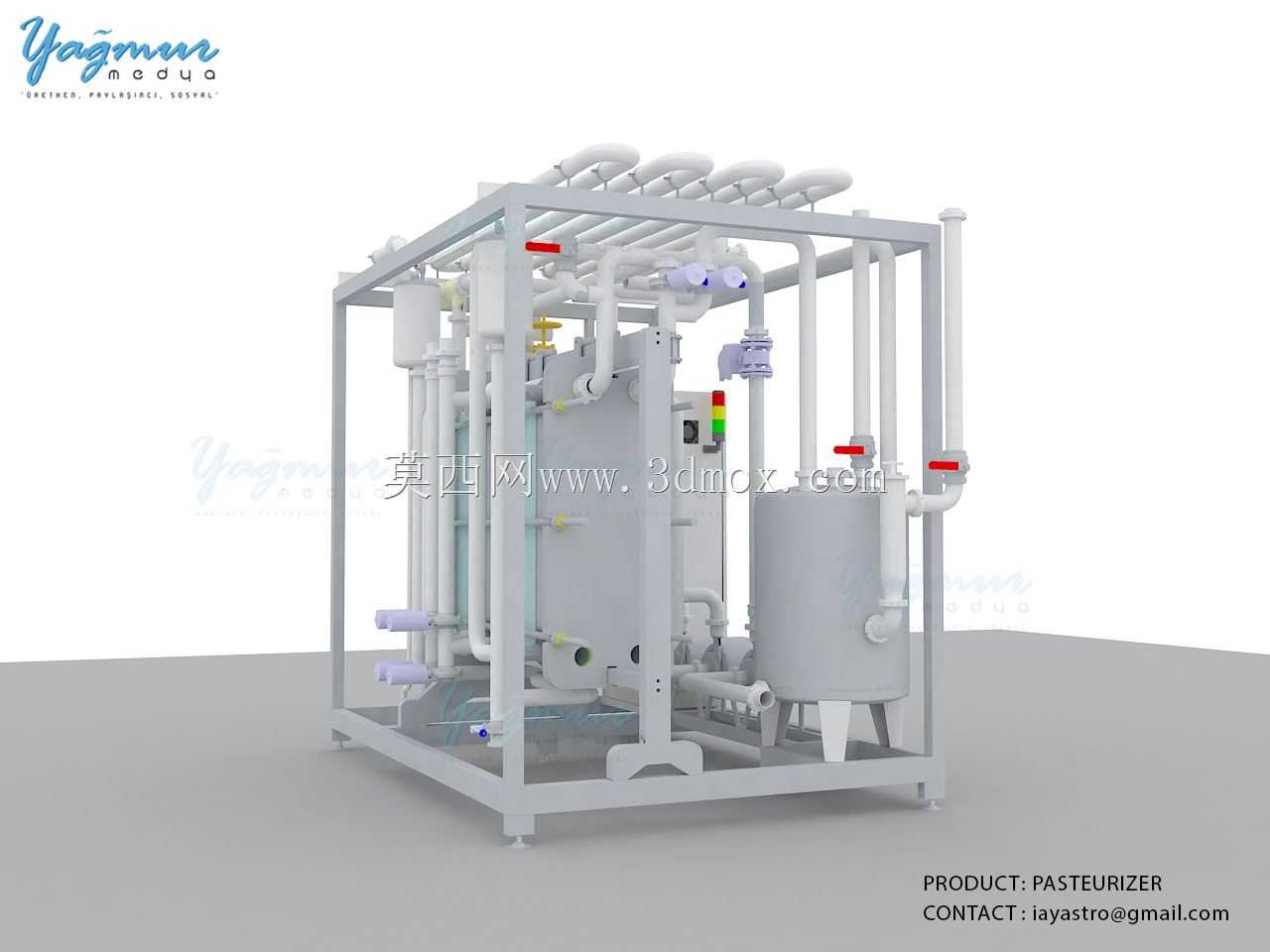

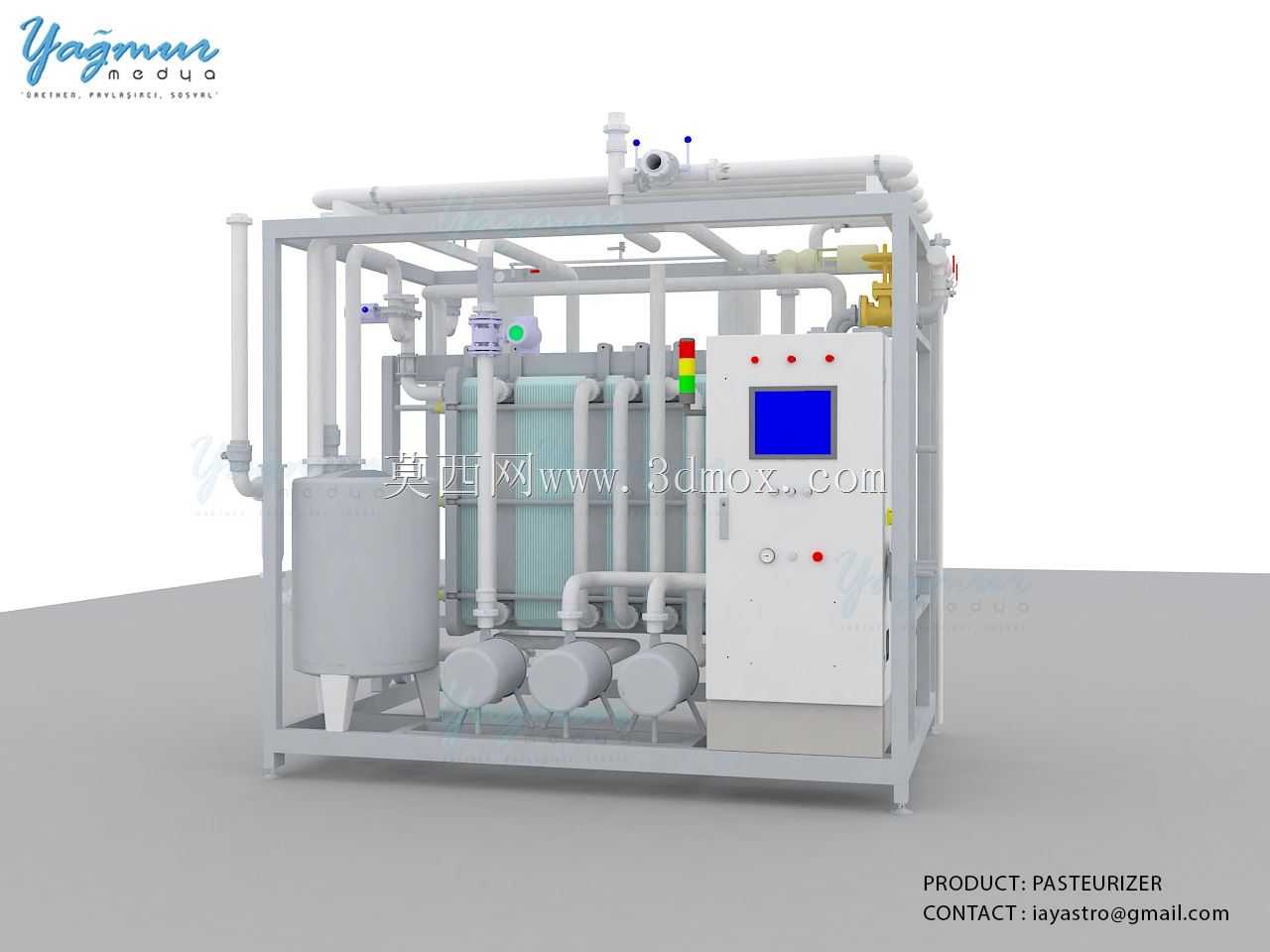

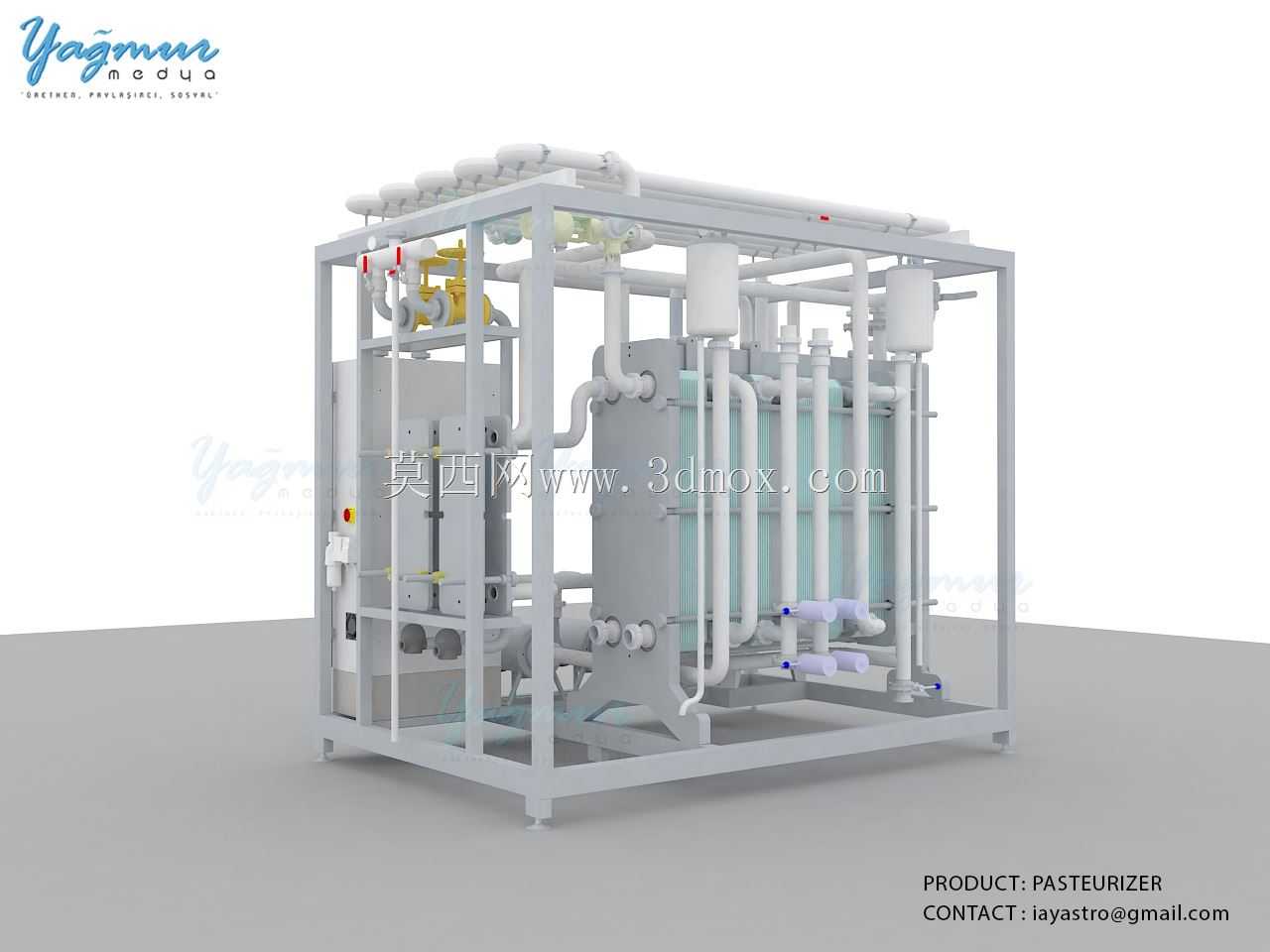

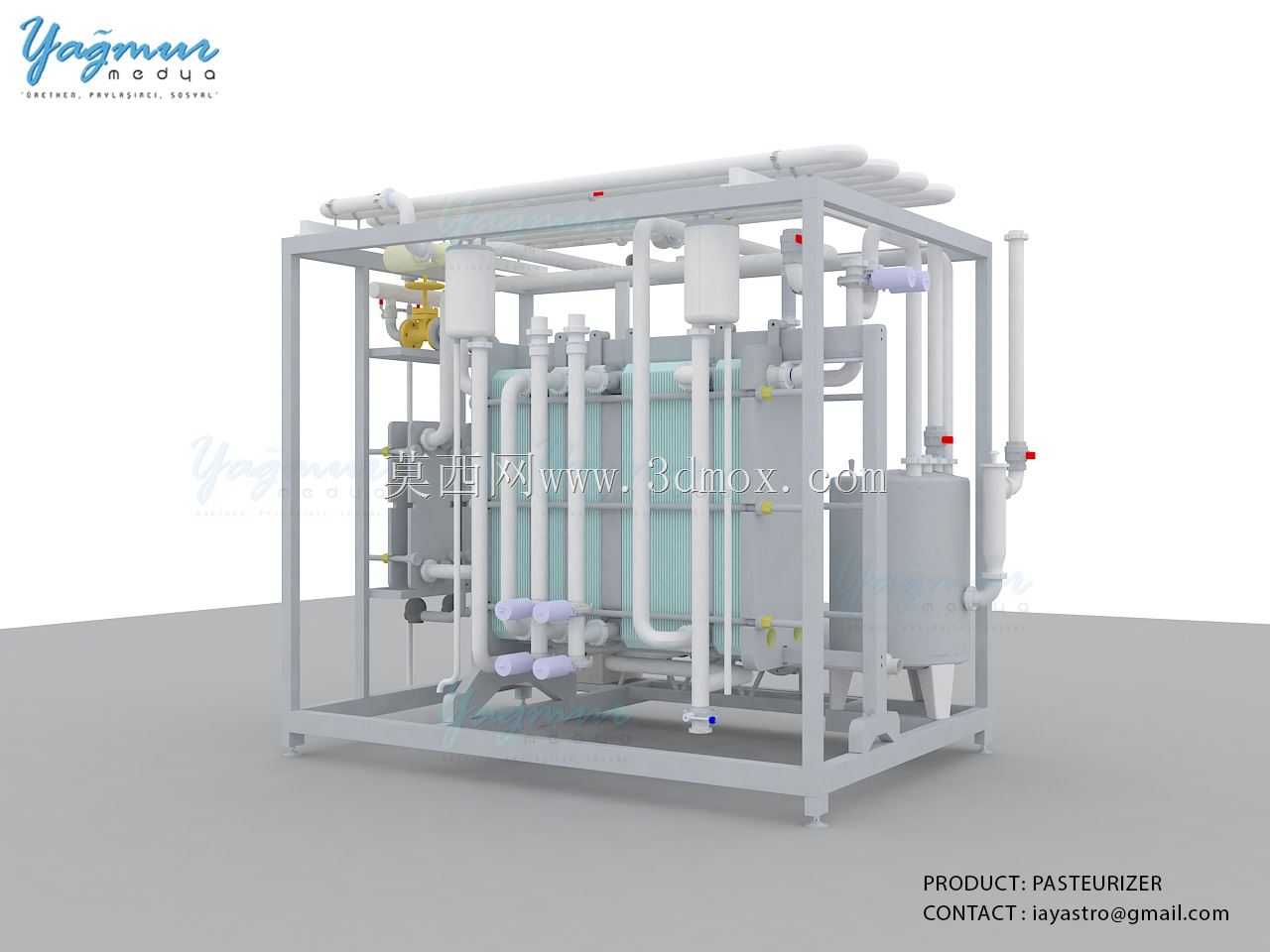

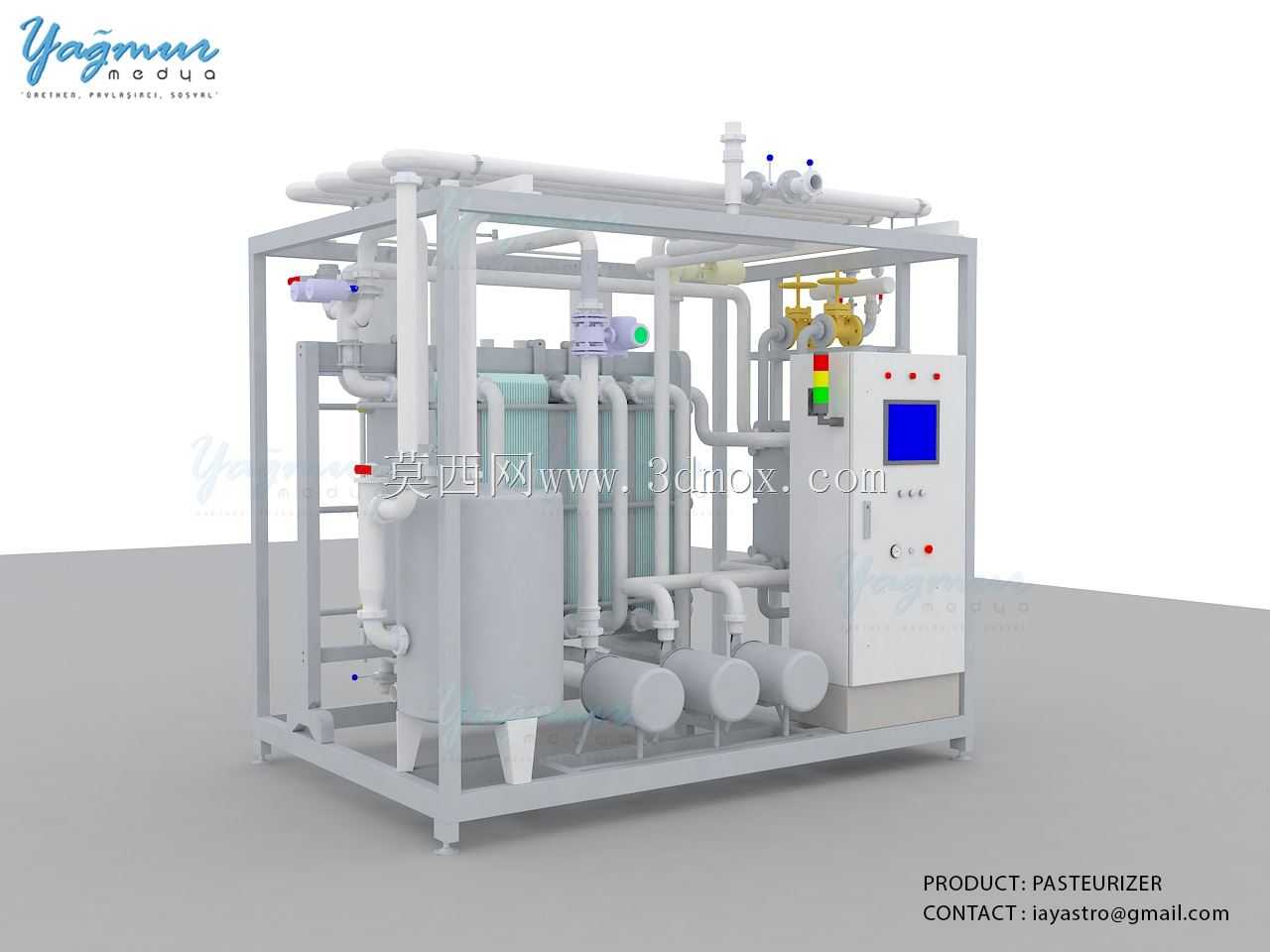

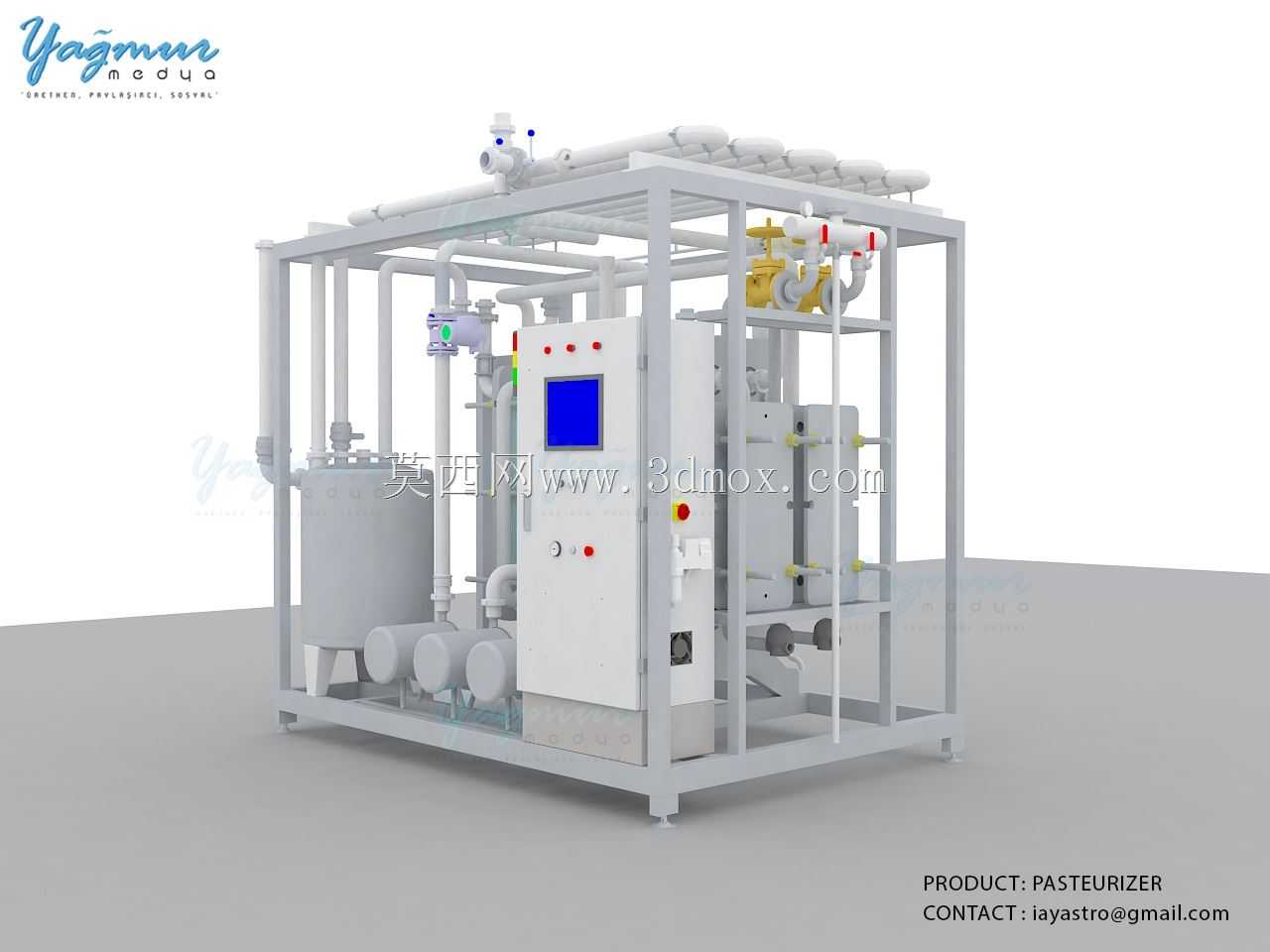

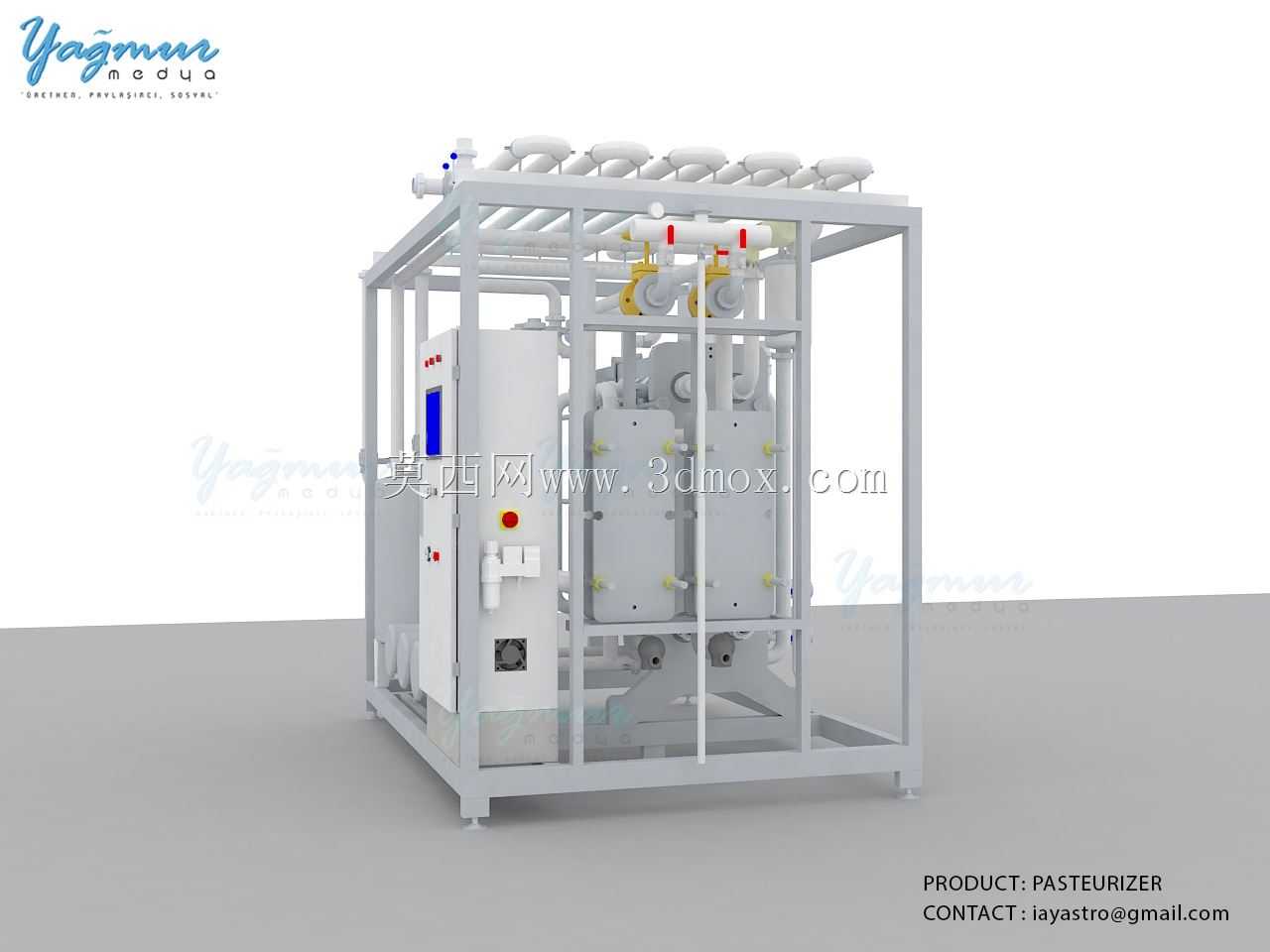

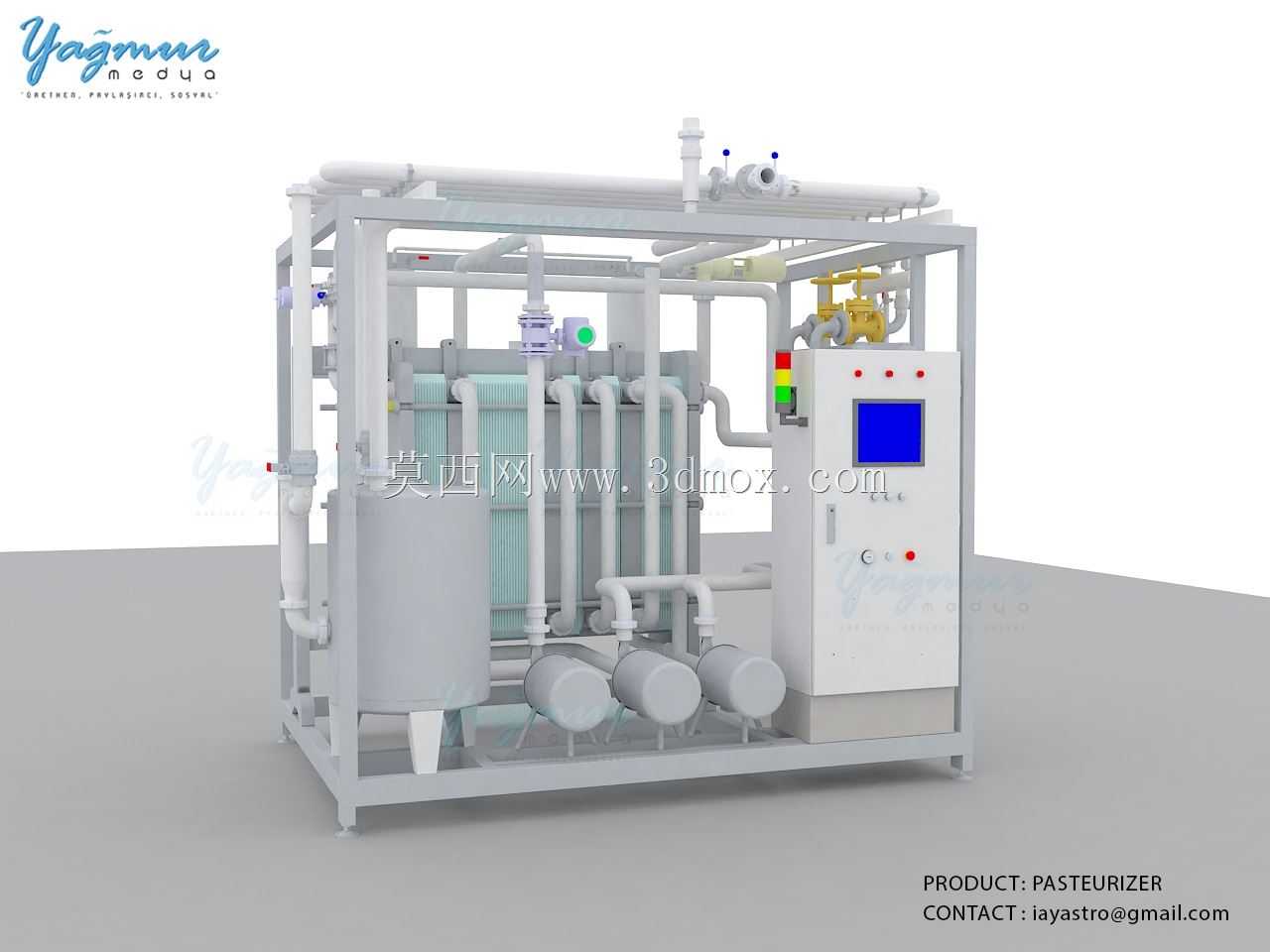

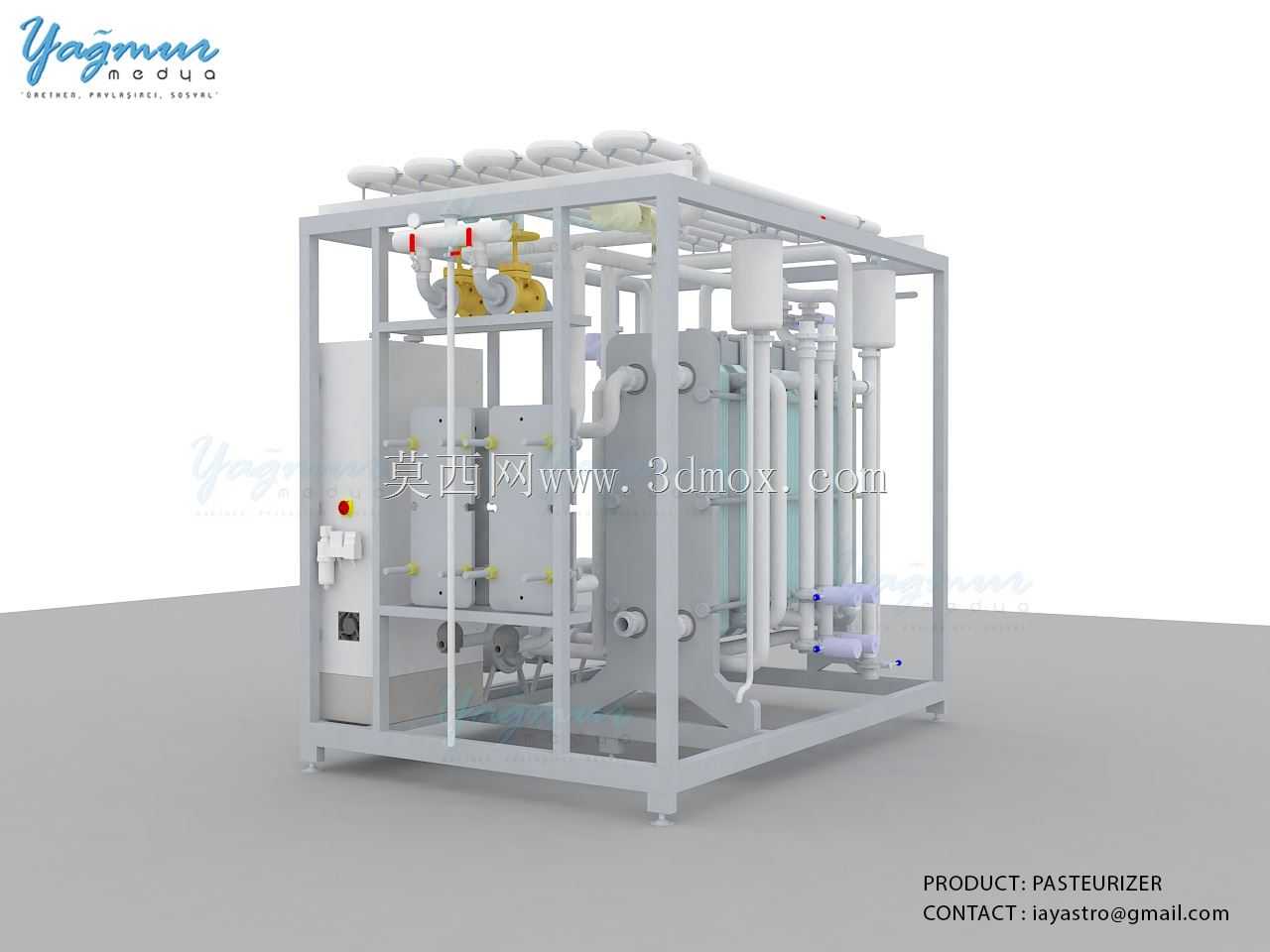

从结构设计与安装边界来看，整套设备采用方管焊接的一体式撬装底座，所有模块都固定在底座框架上，整体外形规整，外部的防护框架同时承担管路支撑、面板固定的作用，不需要额外搭建外部支撑结构；电控柜集成在撬体的一侧，柜内集成了温度采集、压力监测、泵组控制、声光报警的全部电气元件，操作面板设置在人体站立操作的舒适高度，配置触控显示屏与实体急停按钮，现场操作人员可以直接在设备旁完成参数设定、工况监控与应急操作。设备顶部的管路上配置了排气阀与安全阀，在设备开机调试、CIP清洗过程中能够快速排尽管路内的空气，避免气阻影响流体输送效率，当管路内压力超过设定阈值时安全阀自动泄压，保障设备运行安全。

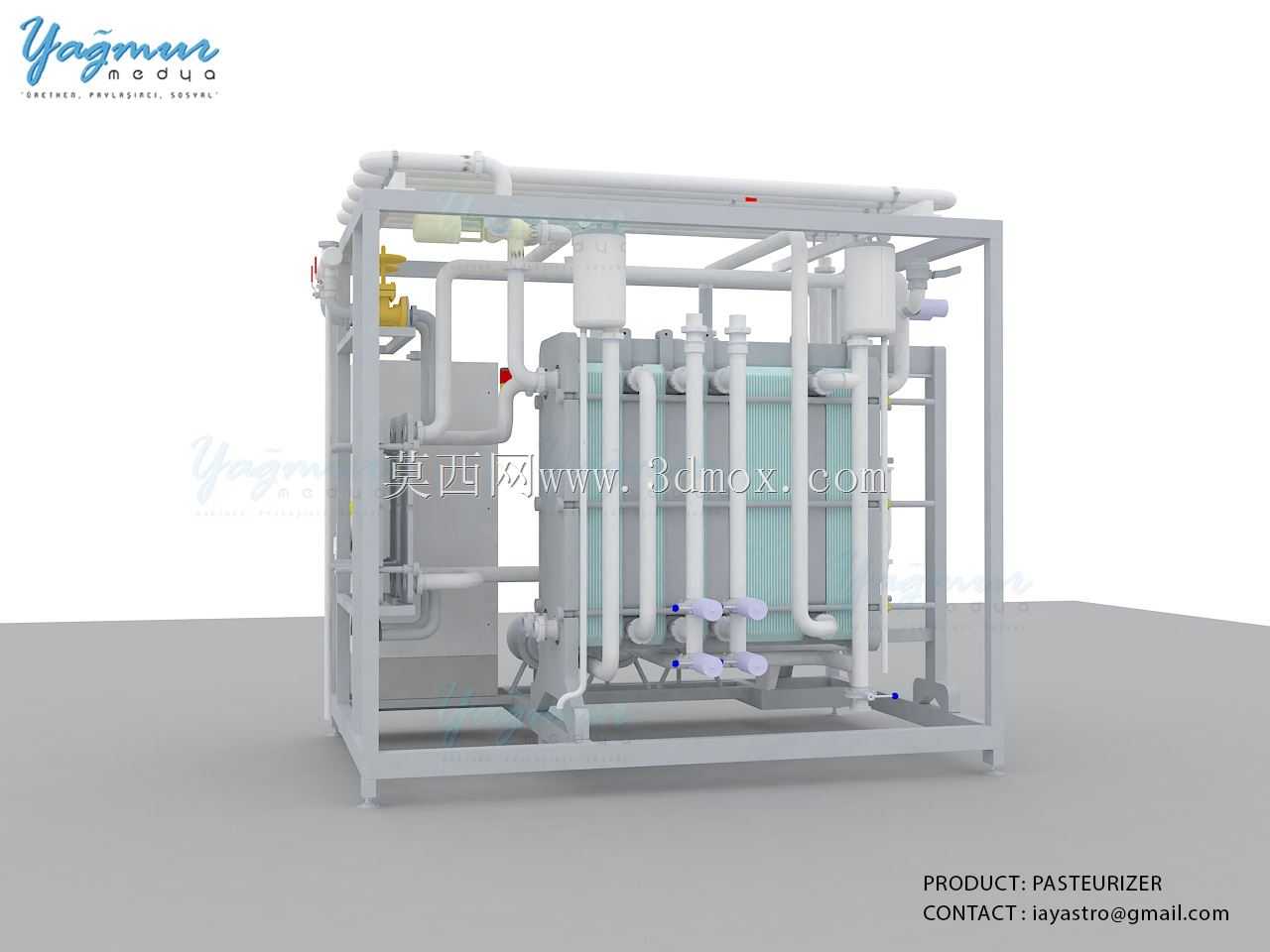

在设计过程中，管路的排布充分考虑了检修维护的操作空间，板换组件周围预留了足够的拆装空间，方便后期更换密封垫圈、拆解清洗板片；泵组与阀门的位置都避开了框架的支撑立柱，日常巡检时可以直接观察压力表读数、检查泵体的运行状态，过滤器设置在物料泵的入口端，能够拦截物料中的大颗粒杂质，避免杂质进入板换流道造成堵塞，影响换热效率。整套设备的支撑脚采用可调式结构，安装时可以根据车间地面的平整度调整整体水平度，避免设备运行过程中因为倾斜导致的管路积液、泵组气蚀问题。针对乳品生产多品类切换的需求，管路的阀门配置能够支持不同工艺参数的快速切换，不管是用于液态乳的低温长时杀菌，还是用于干酪原料乳的高温短时杀菌，都可以通过调整阀门开度、泵组频率、温度设定值匹配对应的工艺要求，不需要对硬件结构做大幅改动。
