三轮摩托用管状车架结构设计

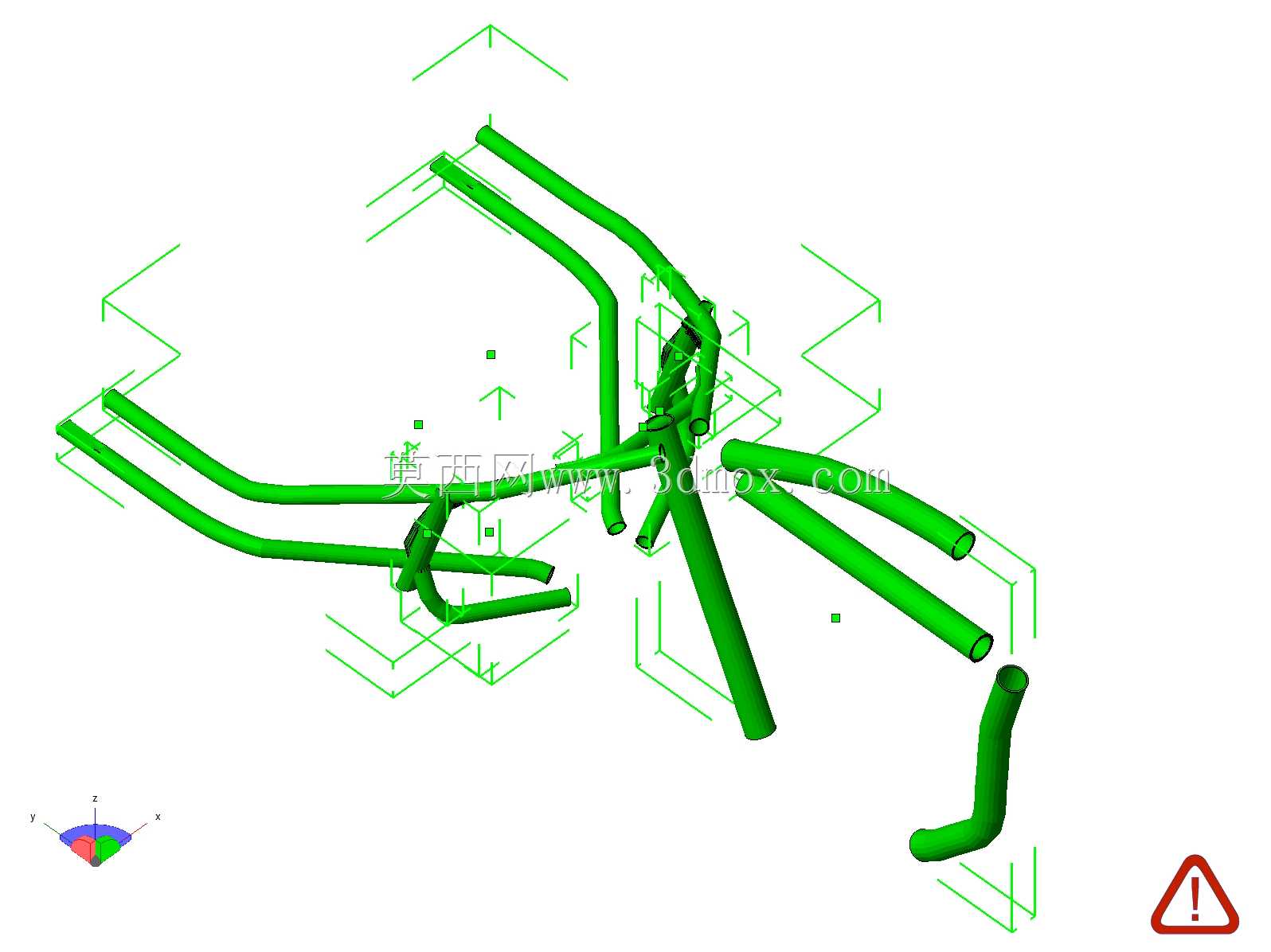

　　这套管状车架结构主要适配三轮摩托车型，作为整车的核心承载基体，承担着动力总成、驾乘人员、载运货物的全部载荷传递与分散作用，同时为转向系统、传动系统、行走机构、覆盖件提供可靠的安装定位基准。从结构设计逻辑来看，整体采用多段异形弯管拼接的架构，没有采用早年薄壁铬钼钢车架的一体化弯制+全钎焊连接思路，而是根据不同部位的受力特性匹配对应壁厚的管材，在主纵梁、载荷集中的挂载点位置选用壁厚更大的管材，在仅承担蒙皮支撑、走线导向的辅梁位置选用薄壁管材，在保证整体结构强度、抗扭刚度满足重载使用需求的前提下，尽可能控制整体自重，避免无效的材料冗余。

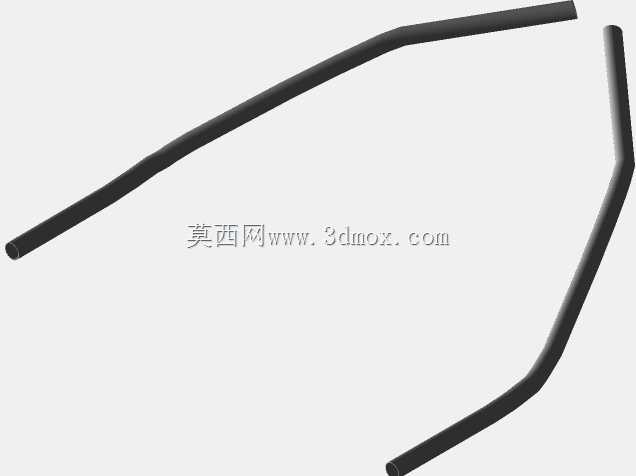

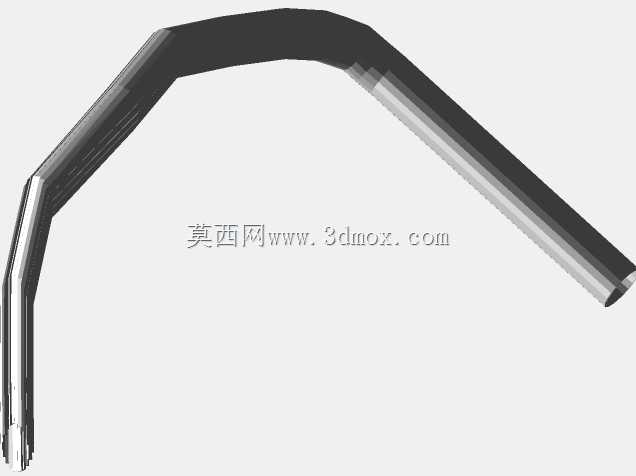

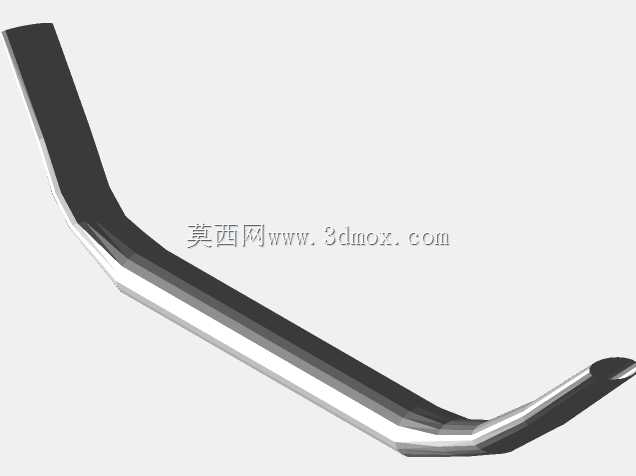

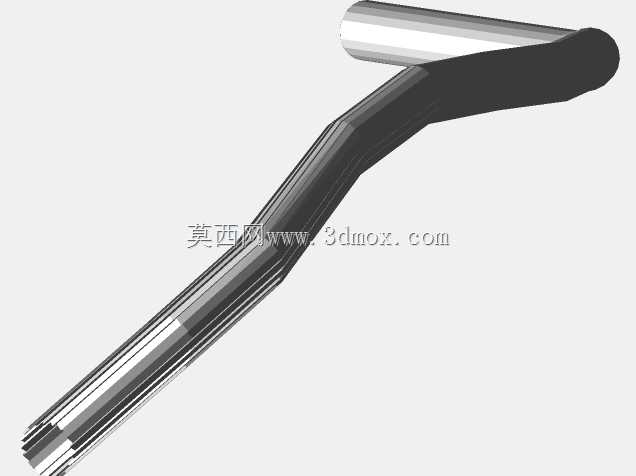

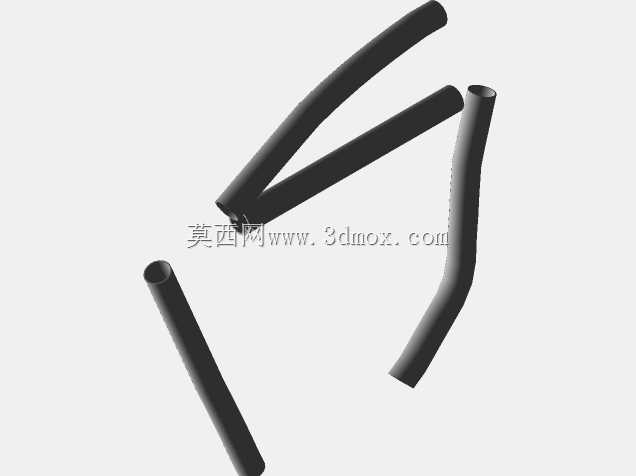

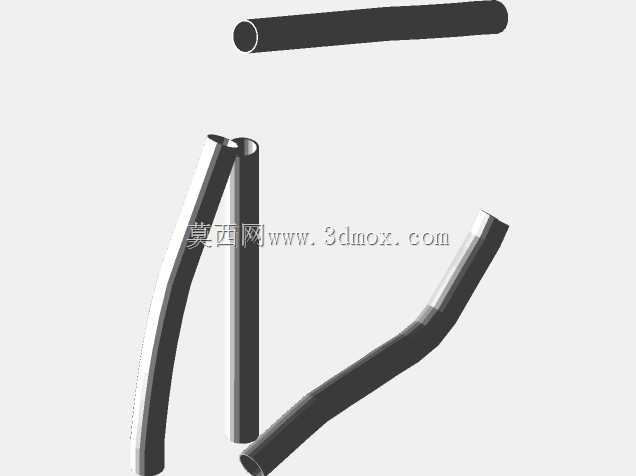

　　构件连接层面，可锻铸铁配件作为关键的力传递节点，用来承接多根不同走向管材的交汇，这类节点位置如果直接采用管材相贯焊接，很容易出现应力集中导致的焊缝开裂问题，通过预制的可锻铸铁接头预先做好对应管材的插接定位止口，装配时可以快速完成各段管材的对位，降低组焊时的定位偏差，同时铸铁件本身的阻尼特性可以更好地吸收路面传递的颠簸振动，减少车架整体的共振传导。不同走向的弯管根据走向曲率做了差异化的弯曲半径设计，避免小半径弯折导致的管材内壁起皱、截面圆度超差问题，所有弯管的端部都做了坡口处理，保证焊接时的熔深达到连接强度要求，部分非主要受力的接头位置没有采用钎焊密封处理，仅通过定位焊完成固定，既可以减少焊接热输入带来的管材变形，也能降低加工工序的复杂度。

　　安装边界设计上，车架前段预留了转向柱的安装套筒位置，套筒的同轴度、上下端面的平行度都做了公差约束，保证转向操作时不会出现卡滞、跑偏问题；中段位置预留了动力总成的悬挂安装点，安装点的孔位间距根据常用动力单元的安装尺寸做了通用化设计，可以适配不同排量的卧式发动机安装需求，安装点位置都焊接了加厚的安装螺母板，避免长期使用后螺纹滑牙、安装点变形；后段位置根据三轮车型的承载特性，做了双纵梁延伸设计，用来连接后桥式的行走机构，同时预留了货厢的固定安装孔位，孔位采用等间距排布，可以适配不同尺寸的货厢安装调整需求。

　　实际使用场景中，这类车架主要面向重载型三轮摩托的使用需求，需要应对非铺装路面的颠簸冲击、满载情况下的起步制动扭矩、转向时的侧向载荷，因此在结构校核时，针对管材的焊缝强度、铸铁接头的抗冲击性能、整体的抗扭刚度都做了对应的仿真验证，避免长期使用后出现车架变形、焊缝开裂的问题。部分管材之间采用焊接直接连接的位置，都在焊缝处增加了小的三角形加强筋板，用来分散焊缝位置的集中应力，对于需要后期拆装维护的部件安装点，都没有采用直接在管材上攻丝的方式，而是通过焊接凸焊螺母、安装支架的方式提供连接螺纹，避免管材本体因为螺纹受力出现破损。整体管线的走向也顺着管材的排布预留了固定点位置，避免线束、管路在车辆行驶过程中出现晃动磨损，所有外露的管材端部都做了封堵处理，避免雨水、泥沙进入管材内部造成锈蚀，延长车架的整体使用寿命。
