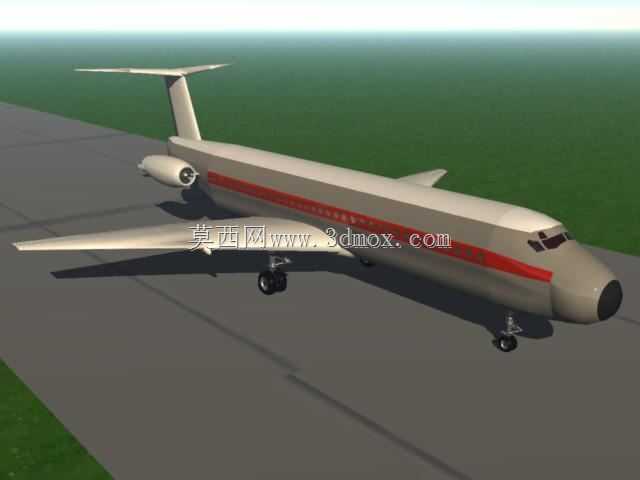

道格拉斯DC-9F民用喷气式客机三维数模

该三维数模还原的双发喷气式民用客机，主要面向民航运输场景的短途干线客运作业，也可通过改装适配货运、公务出行、航空教学实训等细分场景，在支线航空网络中承担中等客流的点对点运输任务，适配国内三四线城市间、短途国际航线的运营需求，能够在跑道长度有限的中小型机场完成起降作业，对机场配套设施的适配性较强。从功能特性来看，该机型采用尾吊双发动机布局，将动力单元布置在机身尾部两侧，这种布局能够有效降低舱内噪音水平，同时减少发动机吸入地面杂物的概率，提升在道面条件一般的机场运行的安全性；机翼采用后掠下单翼设计，兼顾亚音速飞行阶段的升阻比与低速起降性能，水平尾翼布置在垂直尾翼顶端，能够避开发动机尾流的直接干扰，提升飞行操纵面的气动效率。数模构建过程中，优先还原了机身的气动外形轮廓，机身截面采用近似圆形的增压客舱设计，能够满足高空巡航阶段的舱内压力维持需求，机身前部为驾驶舱区域，预留了风挡、观察窗的安装位置，中部客舱段按照单通道客舱布局还原了舷窗的排布位置，每侧舷窗沿机身纵向等距排列，定位精度匹配实际机型的窗体布局，尾部为发动机吊挂、尾翼连接的结构区域，还原了发动机短舱与机身的连接过渡曲面，保证气动外形的连续性。起落架部分采用前三点式布局，前起落架布置在驾驶舱下方的机身腹部，为双轮结构，配套转向机构预留安装位，主起落架布置在机翼根部与机身的连接区域，为小车式多轮结构，能够分散起降阶段的地面冲击载荷，起落架舱门的开合边界、收放路径在数模中做了对应还原，可用于起落架收放机构的运动干涉校验。外形尺寸与安装边界方面，数模严格匹配实机的尺寸比例，机身总长、翼展、垂尾高度、机身最大直径的比例关系符合实际机型的参数范围，机翼的后掠角、上反角、安装角均按照实机气动设计参数还原，发动机短舱的外形尺寸、与机身的安装间距、吊挂结构的连接位置均做了精准定位，尾翼的舵面分界线、活动面的偏转边界也在数模中有所体现，可用于气动仿真分析的基础几何模型搭建，也可作为航空类教学演示的可视化载体。在结构细节处理上，数模还原了机身表面的蒙皮分块逻辑、检修口盖的大致位置，机翼前缘的缝翼、后缘的襟翼导轨轮廓均做了简化还原，既保证外形的辨识度，也控制了模型的面数规模，适配不同场景的使用需求；客舱门、应急出口的位置与尺寸比例符合适航规范的要求，对应位置的机身开口边界做了明确标识，可用于舱门机构的配套设计参考。该数模可用于航空类专业的教学演示，帮助学员理解支线喷气客机的总体布局逻辑，也可作为民航类仿真项目的基础载体，用于机场运行仿真、飞行程序模拟等场景的可视化元素，还能为航空爱好者的科普展示提供高精度的三维素材，在结构设计层面，也可为同类尾吊布局飞行器的总体方案设计提供布局参考，辅助设计人员快速完成总体布置的初步校验，核对各系统部件的安装空间是否存在干涉问题。
