短程商用飞机空调增压系统结构设计

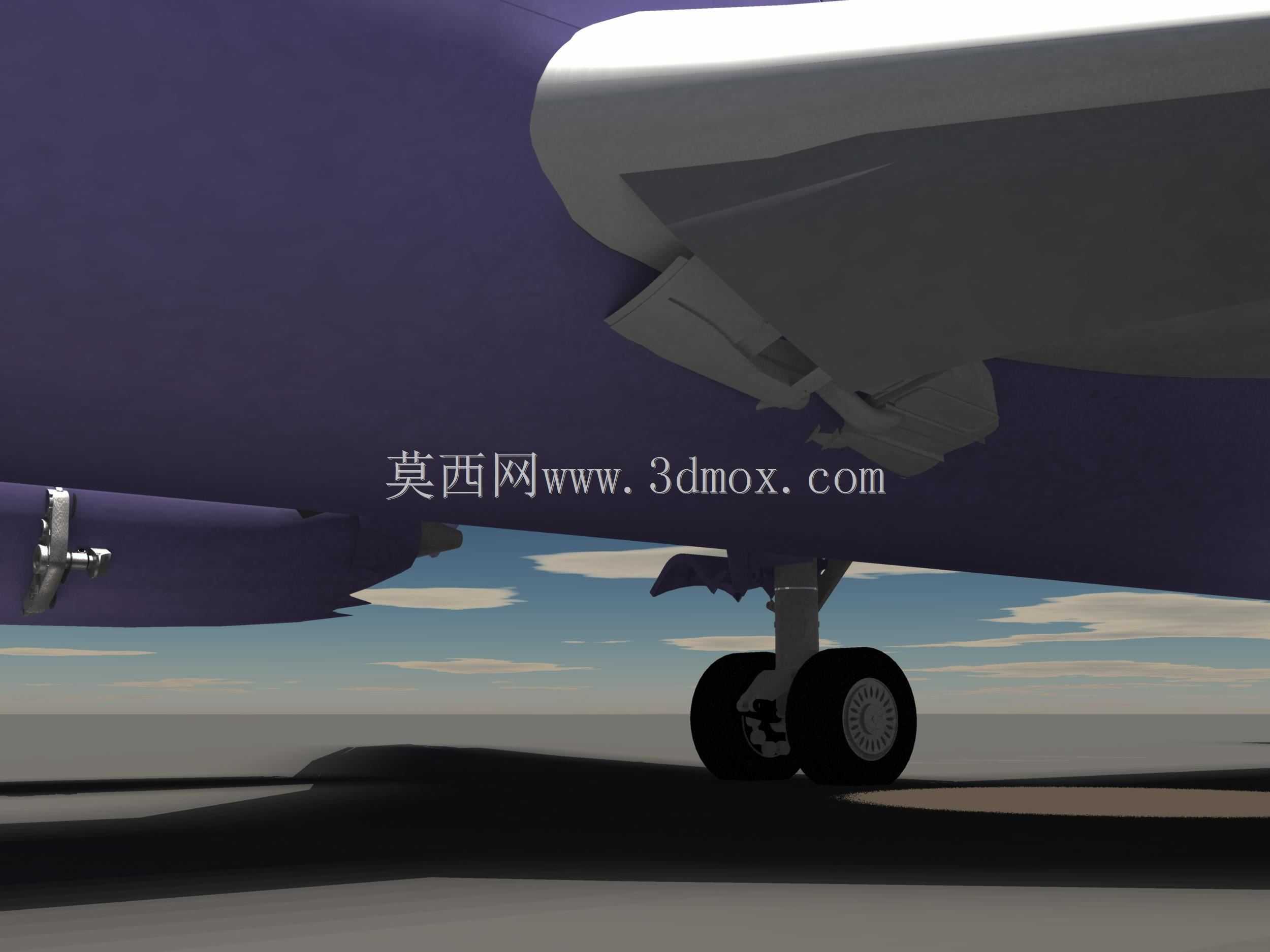

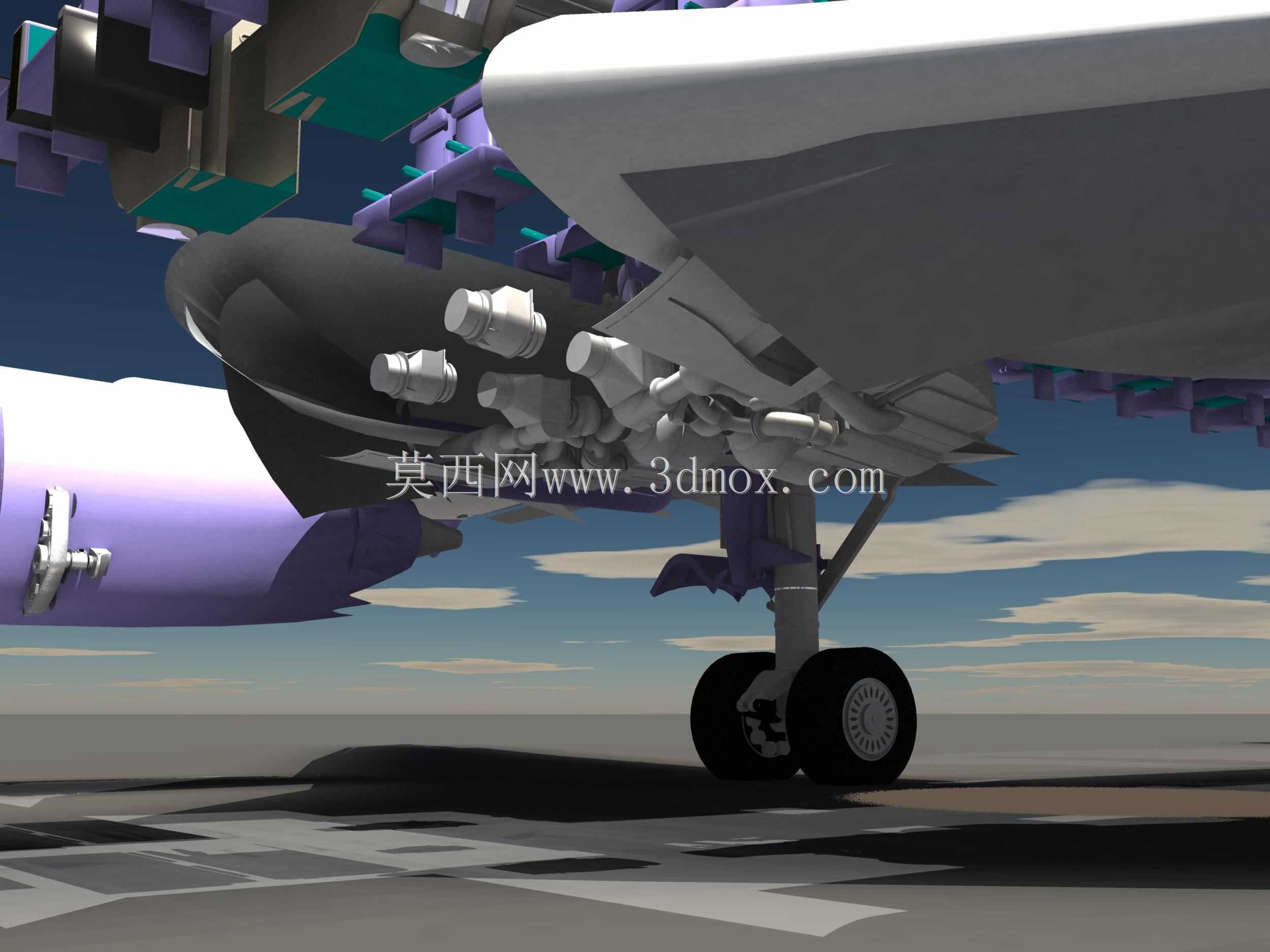

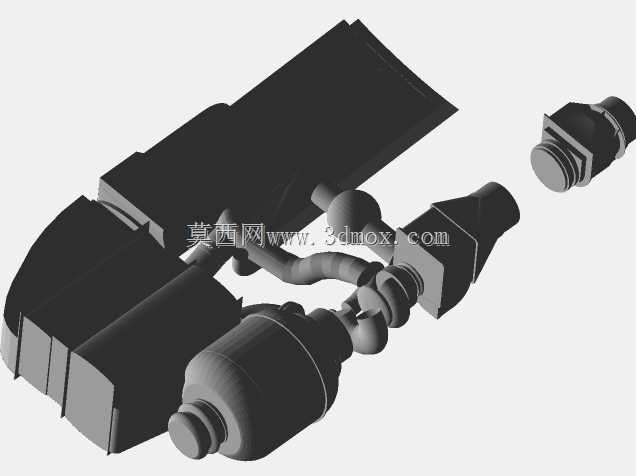

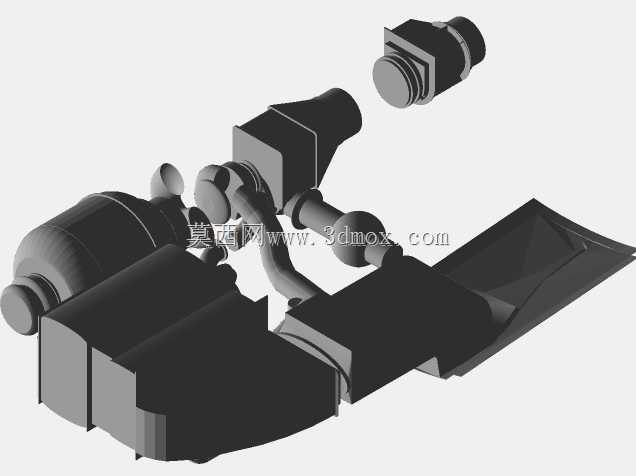

本次呈现的三维结构围绕短程商用飞机的环控增压核心单元展开，建模过程中优先还原了机身起落架整流罩覆盖区域的管路排布逻辑，这一区域的空间约束是环控系统布置的核心难点——短程客机的起落架舱在收放状态下会占用机身下部近三分之一的可用安装空间，空调增压单元的引气管路、冷却回路、排气通道必须完全规避起落架收放的运动包络，同时还要兼顾NACA铲斗式进气口的进气效率，不能因为避让结构损失冲压空气的进气量。从实际航线运营的场景来看，短程商用飞机单日起落架次普遍在6次以上，地面滑行阶段发动机处于低转速工况，引气压力不足时，空调增压单元需要依靠自带的空气循环轮系维持客舱压力梯度，这就要求模型中还原的自举式空气循环机的叶轮间隙、轮系同轴度都要符合实际装配公差，避免高空中出现压力波动导致客舱耳压不适。建模时特意将主增压管路的走向沿着机身框梁的腹板内侧布置，没有占用中央翼盒的燃油存储空间，这也是窄体短程客机环控设计的通用思路——早期不少原型机在改型时曾将增压管路穿过翼盒区域，不仅增加了燃油泄漏的风险，还需要额外增加管路密封结构的重量，后续量产型号都逐步将环控管路集中布置在起落架整流罩与客舱地板之间的夹层区域。从安装边界来看，整个空调增压单元的核心机匣距离起落架减震支柱的最小间隙控制在35毫米以上，这个数值是综合了飞行状态下结构变形、管路热胀冷缩、维护操作空间三个维度确定的，间隙过小会导致飞行中管路与起落架结构发生摩擦破损，间隙过大则会浪费宝贵的机身下部空间，挤压其他液压、电气线路的布置位置。NACA进气铲斗的安装位置经过了多轮气动校核，前缘与机身蒙皮的贴合角度控制在7度，既可以保证在0.8马赫巡航速度下获得足够的冲压空气进气量，又不会产生过大的附加阻力，进气道内部的导流叶片结构也在模型中做了还原，这部分结构的作用是将进气道内的紊流整理成均匀流场，避免高速气流直接冲击空气循环机的叶轮，造成叶轮疲劳损伤。自举式空气循环机的涡轮与压气机采用同轴背靠背布置，这种结构可以抵消大部分轴向力，减少轴承的负载，延长部件的翻修间隔，短程客机的环控系统翻修间隔要求与发动机保持一致，达到18000飞行小时，因此结构设计上的载荷冗余必须留足。起落架整流罩区域的管路全部采用快卸卡箍连接，卡箍的安装位置预留了标准扳手的操作空间，机务人员在航线维护时不需要拆除周边的其他结构，就可以单独更换故障管段，这也是短程客机提升过站效率的关键设计——短程航班的过站时间通常只有30到40分钟，环控系统作为故障高发的系统之一，必须保证外场可更换单元的拆装效率。整个增压系统的排气口布置在起落架舱的后缘，排出的冷却废气可以直接进入机外高速流场，不会被进气道重新吸入造成进气温度升高，影响制冷效率，同时排气方向与机身轴线呈15度下倾角，避免高温废气直接冲刷轮胎橡胶，缩短轮胎使用寿命。建模过程中还还原了管路上的水分分离器安装座，这一部件的作用是去除高压空气中的游离水分，避免干燥的高空环境下客舱湿度过低，同时防止水分进入下游管路造成低温结冰堵塞，安装座的位置特意设置在管路最低点，便于冷凝水依靠重力自动汇集到分离器内，不需要额外设置引流结构。整个系统的压力调节节点分布在引气入口、涡轮出口、客舱供气端三个位置，三个节点的压力传感器安装座都做了预留，对应的走线槽沿着管路侧面布置，与液压管路保持至少20毫米的间距，避免液压管路泄漏时液压油喷溅到电气接头上引发故障。对于结构设计从业者来说，这个模型的参考价值在于真实还原了受限空间内的多系统协同布置逻辑，不是孤立地设计单个设备，而是将设备的运动包络、维护空间、气动影响、重量控制等多个工程约束全部纳入考量，这也是航空结构设计与普通地面设备设计最核心的区别——每一寸空间、每一克重量的取舍，都直接关系到整机的运营经济性与飞行安全性。
