桌面型龙门式数控雕刻机三维设计

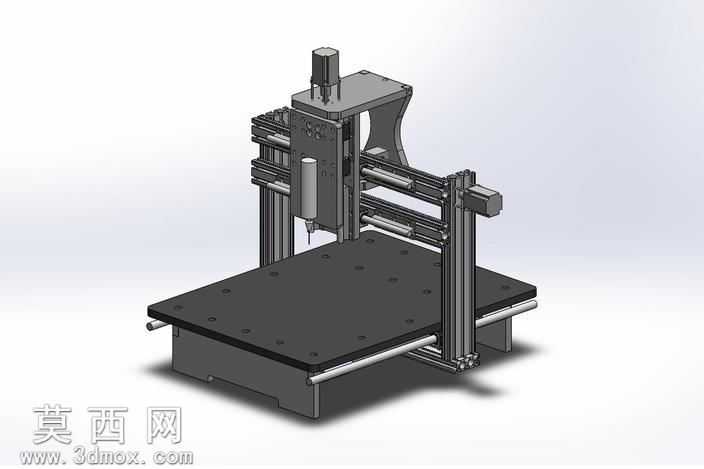

本款数控雕刻机采用经典龙门式动梁结构设计，整体建模过程在SolidWorks环境中完成，建模阶段严格遵循机械加工设备的设计规范，对每一处装配结构都做了严谨的干涉检查，确保各运动轴在全行程范围内无碰撞、无卡滞，可直接用于后续的加工出图与实物制作参考。从结构布局来看，设备底部为厚重的铸铁式工作台基座，工作台面预留了成排的T型槽安装位与定位螺纹孔，能够稳固装夹各类待加工工件，同时厚重的基座可以有效吸收加工过程中产生的振动，提升雕刻作业的精度与稳定性。X轴传动采用双光轴导轨搭配滚珠丝杠的组合，两根平行光轴为龙门架的横向移动提供稳定的导向支撑，有效降低运动过程中的偏摆误差；Y轴传动布置在工作台两侧，负责带动龙门架完成前后方向的进给运动；Z轴滑台通过立式导轨安装在龙门横梁上，搭载高速电主轴作为加工执行端，可装夹不同规格的雕刻刀具，适配木工、软金属、亚克力等多种材质的雕刻、铣削加工需求。建模过程中对所有零部件都赋予了贴近实物的材质属性，基座与工作台采用哑光铸铁材质还原金属厚重质感，导轨、光轴与丝杠采用抛光金属材质体现加工件的精密光洁度，电机、主轴等动力部件做了细节的纹理区分，配合软件自带的环境渲染功能，最终呈现的渲染图清晰展现了设备的整体结构与装配关系。设计过程中充分考虑了桌面级设备的使用场景，整体结构紧凑，各传动部件的安装位都预留了标准的紧固件安装空间，电控元件的安装位置也做了合理规划，既保证了设备的结构刚性，又控制了整体外形尺寸，适合小型加工场景、个人DIY制作以及教学演示使用。各运动轴的行程参数经过合理匹配，能够满足常规小尺寸工件的加工需求，传动结构的选型兼顾了运动精度与制造成本，具备较高的实用参考价值。
