车载6×9规格扬声器外壳结构设计

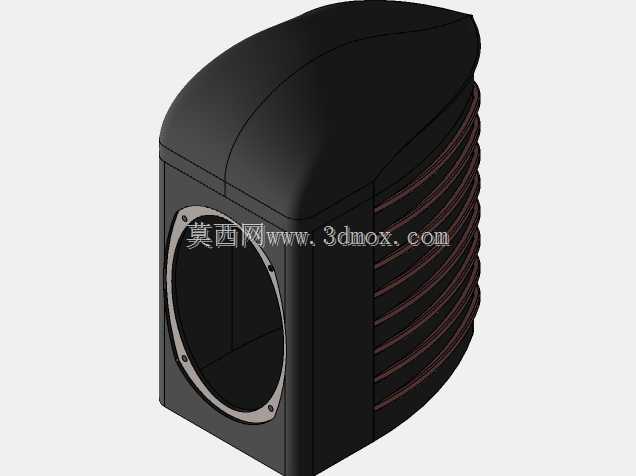

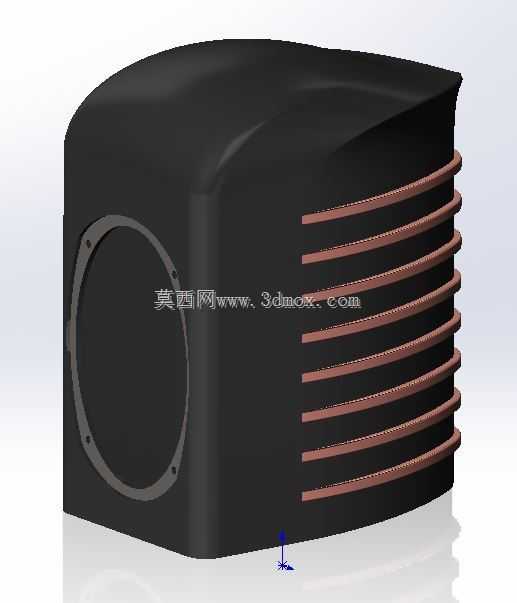

做车载电声配套结构设计快十二年，经手的扬声器壳体方案少说有上百套，这次的6×9规格扬声器外壳，是针对乘用车主驾侧车门低音单元升级做的适配结构，先从安装边界说起，这类6×9单元的通用安装孔位是行业内半公开的适配标准，壳体正面的环形安装边做了4处均布的沉头孔位，沉头深度严格匹配M4规格十字沉头螺丝的头部尺寸，安装后螺丝端面不会突出安装平面，避免和车门内饰板产生干涉。

很多初做车载音腔设计的工程师容易忽略安装面的平面度要求，这个壳体的安装法兰边做了0.3mm的拔模斜度，同时安装基准面的平面度公差控制在0.15mm以内，装配时配合EPDM材质的密封泡棉，既能隔绝车门腔体和车内空间的漏气通道，避免低音声短路，也能抵消车辆行驶过程中钣金传递的细碎振动，减少壳体和钣金之间的摩擦异响。

从实际使用场景来看，这类6×9扬声器大多布置在车门下部或者后备箱侧围位置，日常使用中会面临车门内的凝水、灰尘侵入，还有夏季车内暴晒后的高温环境，所以壳体的壁厚做了均匀的2.5mm设计，选用改性PP加滑石粉的注塑材质，既能保证-40℃到85℃的温度区间内结构不会出现脆裂或者软化变形，均匀的壁厚也能避免注塑过程中出现缩痕、翘曲等成型缺陷，量产时的良率能稳定在97%以上。

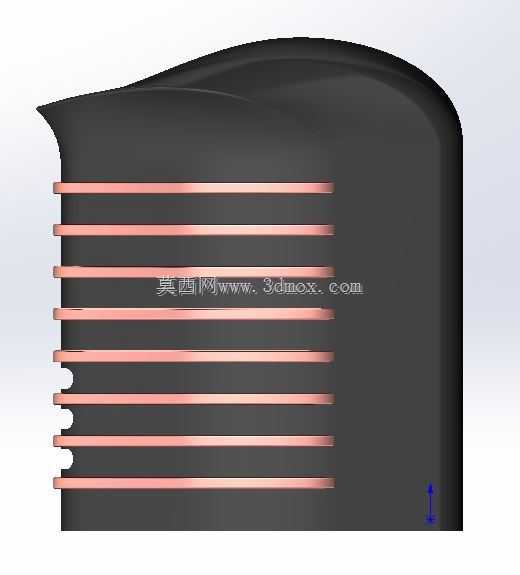

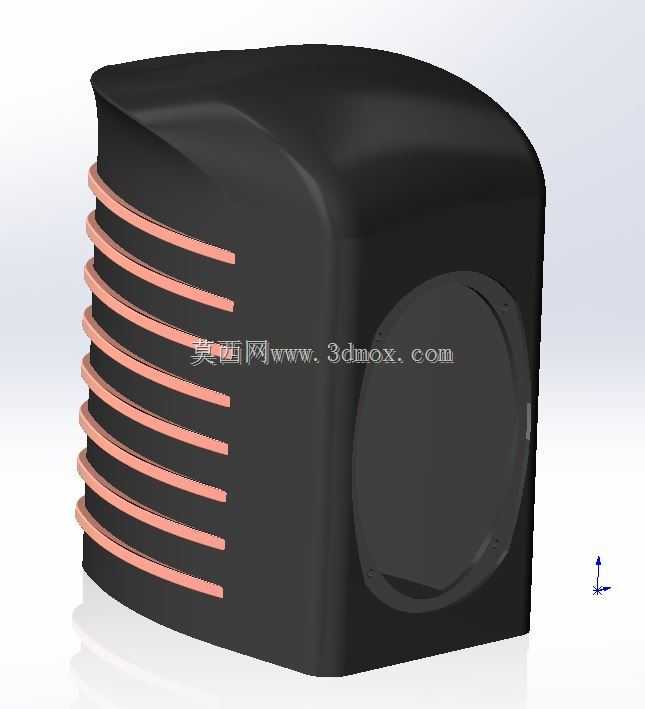

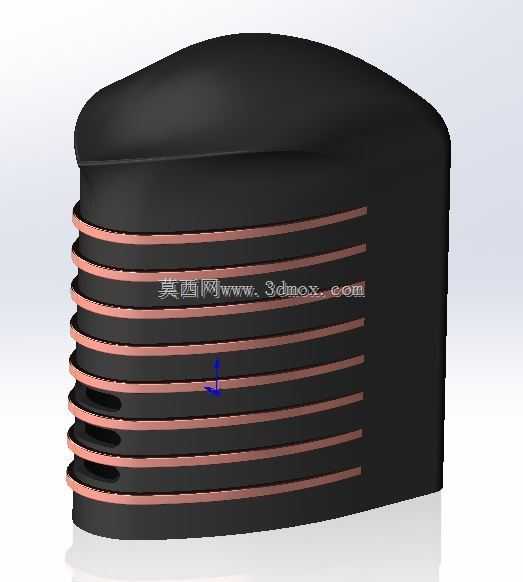

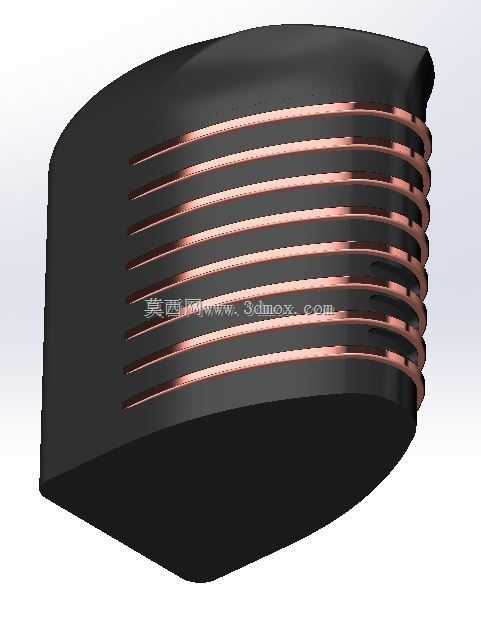

壳体侧面的横向肋条结构，不是单纯的装饰造型，每一条肋条的高度是3mm，间距8mm，一方面是增加壳体侧面的结构刚性，毕竟6×9单元在大动态低频输出时，音盆的往复振动会带动腔体内的空气产生压力波动，没有加强结构的薄壁壳体很容易产生谐振，污染原本的声学输出；另一方面这些横向肋条形成的导流槽，能让顺着车门钣金流下的凝水顺着肋条导向壳体下方的排水缺口，不会积在壳体安装面的位置，长时间浸泡密封泡棉导致泡棉老化失效。

音腔的内部容积是经过反复调校的，针对6×9单元的顺性参数，壳体内腔的净容积控制在4.2L，内壁没有做多余的凸台结构，避免产生驻波，同时内腔的转角位置全部做了R5的圆角过渡，减少声波在腔体内的不规则反射。很多改装场景里用户会自己在壳体贴止振垫，这个壳体的外表面做了细微的晒纹处理，止振垫的背胶能和壳体表面获得更好的粘接强度，不会在高温下出现脱胶翘起的问题。

再说到安装的适配性，壳体的整体外轮廓尺寸控制在235mm×165mm×140mm，这个尺寸是对照市面主流A级、B级车型的车门内饰板内部空间做的适配，不需要额外切割车门钣金或者内饰板就能直接替换原厂的塑料壳体，安装边的外侧做了一圈1.5mm高的定位凸台，装配时能直接卡入车门钣金的预装孔位，不需要工人额外手扶定位，单工位的装配时间能缩短近40秒，适配流水线的装配节拍。

之前做过的几款同规格壳体，有用户反馈在大功率输出时壳体和单元的连接位置容易出现漏气，这次的设计里，单元安装的环形槽做了1.2mm深的密封胶圈嵌槽，装配时套上直径2mm的硅胶密封圈，单元锁紧后密封圈的压缩量控制在30%，既能保证密封性能，也不会因为压缩量过大导致单元盆架变形，影响音圈的同轴度。壳体的接线位置预留了标准的两芯接插件过孔，过孔位置做了倒扣结构，配套的橡胶护线套卡入后不会松脱，避免车辆行驶过程中线束拉扯导致接线脱落。

从结构强度的验证角度，这个壳体做过100小时的振动台测试，模拟车辆行驶过程中的随机振动载荷，三个轴向的振动测试完成后，壳体没有出现裂纹、连接位置松动的问题；同时做过200小时的高低温循环测试，壳体的变形量控制在0.2mm以内，不会出现和周边部件干涉的情况。侧面的肋条结构除了加强刚性，也能在壳体受到轻微外力冲击时，通过肋条的微小变形吸收冲击能量，避免壳体直接开裂，毕竟车门位置很容易在维修或者安装配件时被工具磕碰。

很多人觉得扬声器外壳就是个装喇叭的塑料盒子，实际上每一处结构细节都要兼顾声学性能、安装适配、环境耐受、装配效率这几个维度的要求，比如壳体的顶部做了微弧的流线造型，不是为了好看，是为了避开内饰板内侧的加强筋位置，很多车型的车门内饰板内侧会有不规则的加强筋结构，这个弧面的曲率是对照十多款主流车型的内饰板点云数据做的拟合，能最大化利用车内的安装空间，同时不会和内饰板产生硬接触，避免行驶过程中的挤压异响。
