食品加工用立式储料筒仓结构设计

在食品加工的散料处理工段，这类立式储料筒仓是衔接上游物料输送与下游配料、加工工序的核心中转存储设备，本次设计的筒仓针对可可豆笔尖这类颗粒状散料的存储特性做了针对性结构优化，适配食品生产车间的连续化作业需求。从实际应用场景来看，这类筒仓多布置在烘焙、巧克力加工车间的原料预处理区域上方，依靠重力实现物料的自流出料，无需额外配置动力输送装置即可完成向下方计量、混料设备的供料，能有效缓冲上游来料波动与下游生产节拍不匹配的问题，避免生产断料或者物料积压变质的情况。

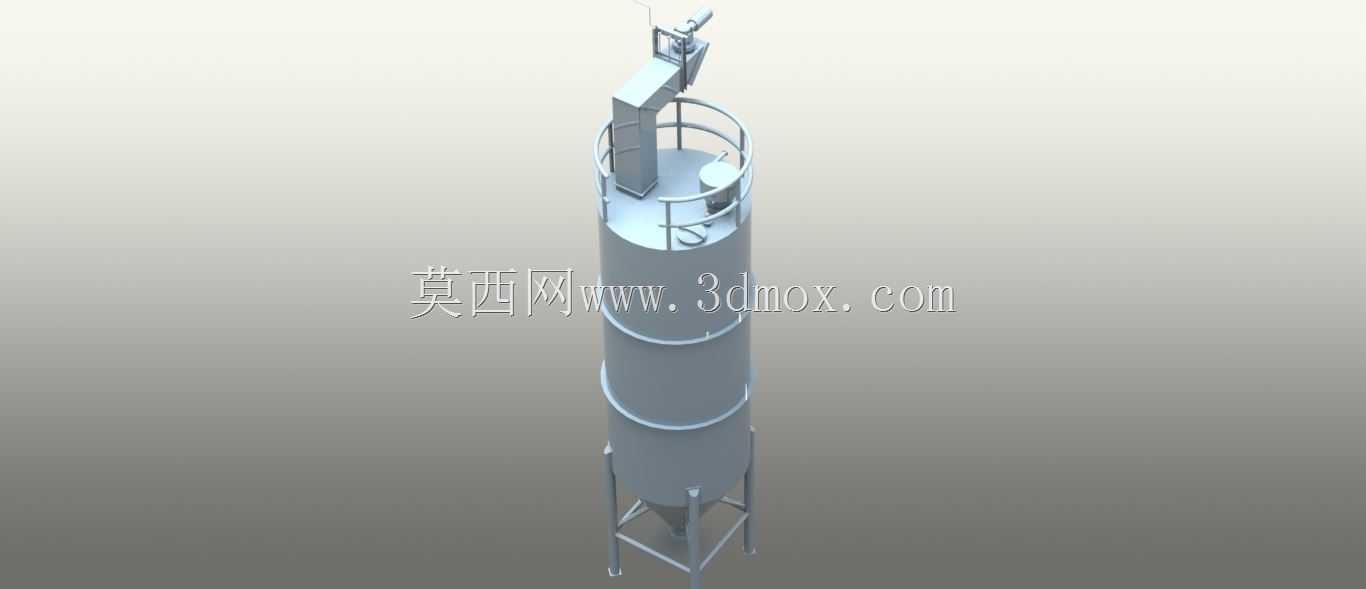

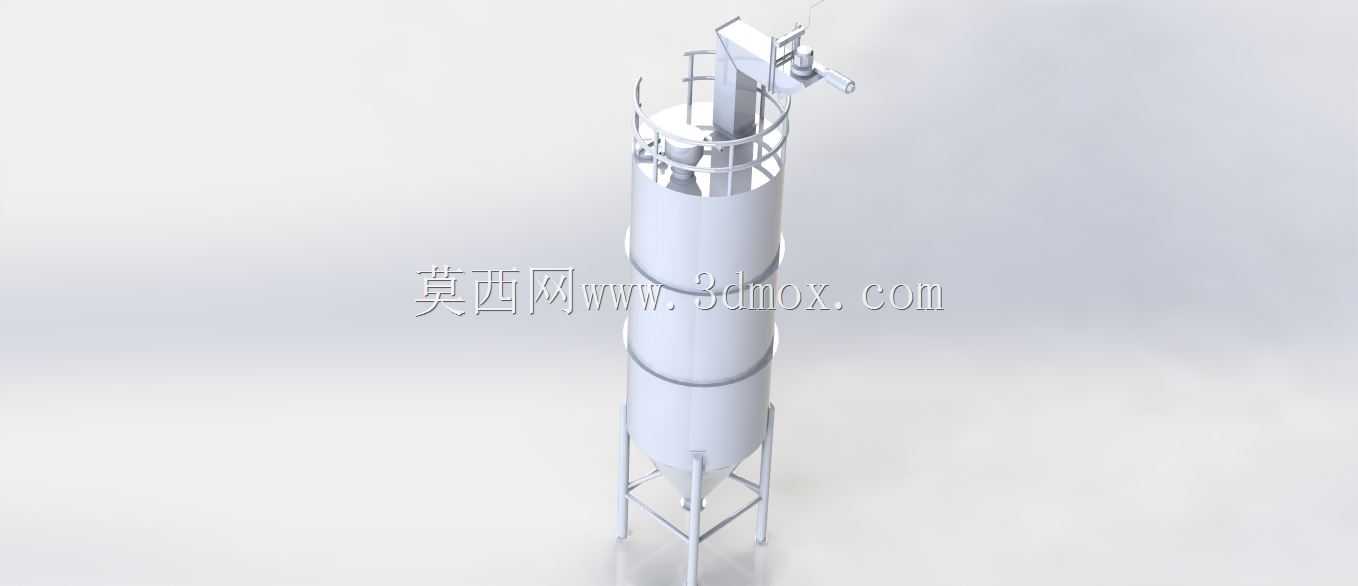

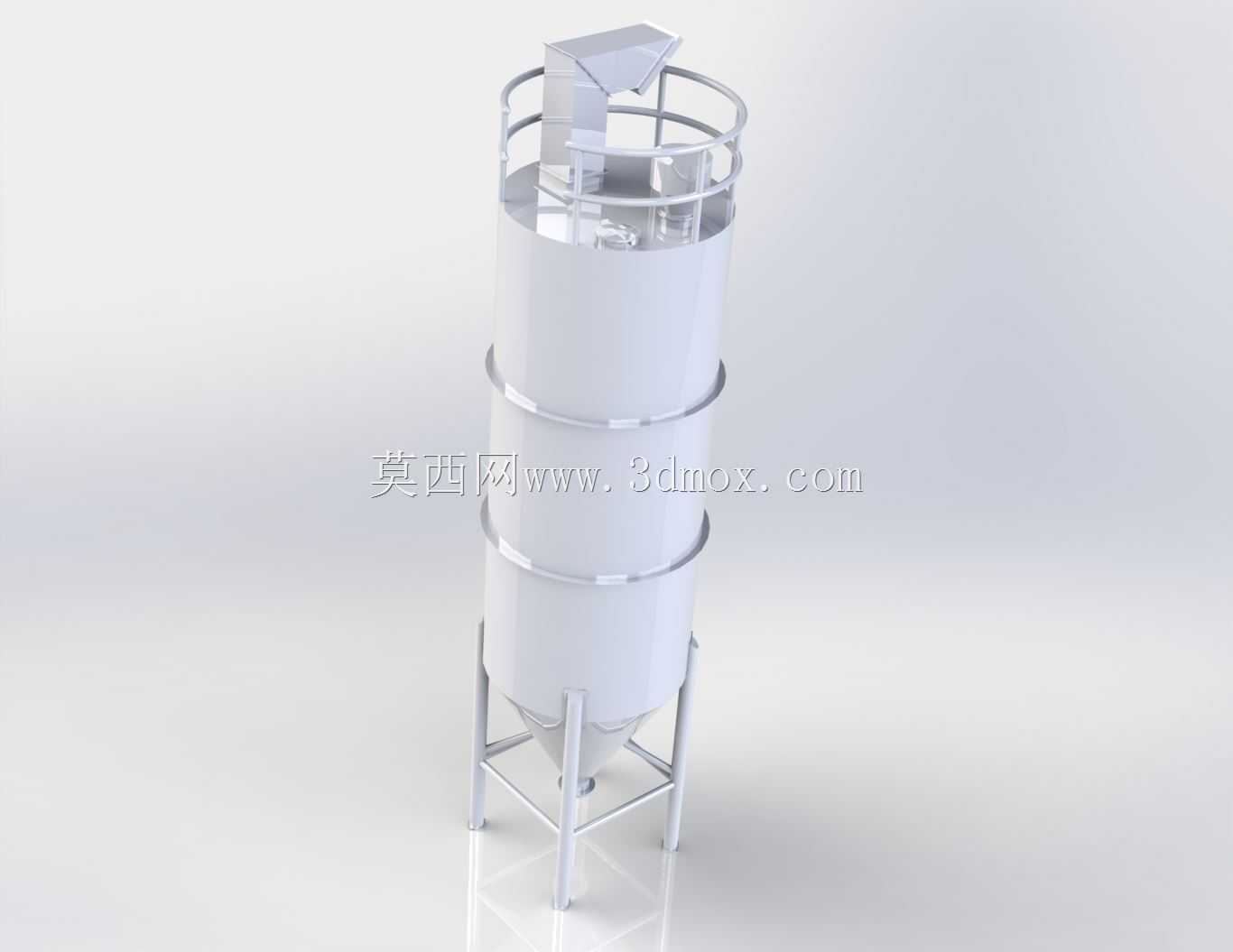

设备整体采用立式圆柱加锥斗的结构形式，上部直筒段为主要储料空间，直筒段外壁设置两道环形加强箍，用来抵消散料堆积产生的侧向胀力，避免筒壁在长期满料载荷下出现鼓胀变形；筒仓顶部设置带安全护栏的操作平台，平台预留人孔与进料接口位置，进料口搭配倾斜导料槽，可直接对接斗式提升机或者气力输送管道的出料端，导料槽的倾斜角度设置为42度，大于可可豆笔尖的自然休止角，能保证进料过程无物料残留堆积。顶部护栏高度符合生产车间安全操作规范，横杆间距控制在安全范围内，可供运维人员定期进入仓内检查清理、检修料位检测元件。

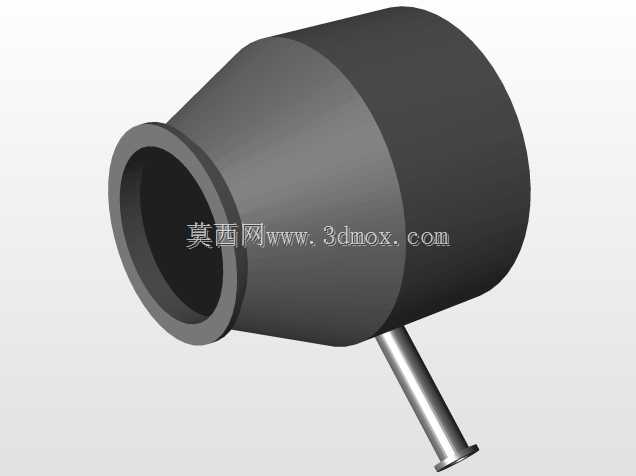

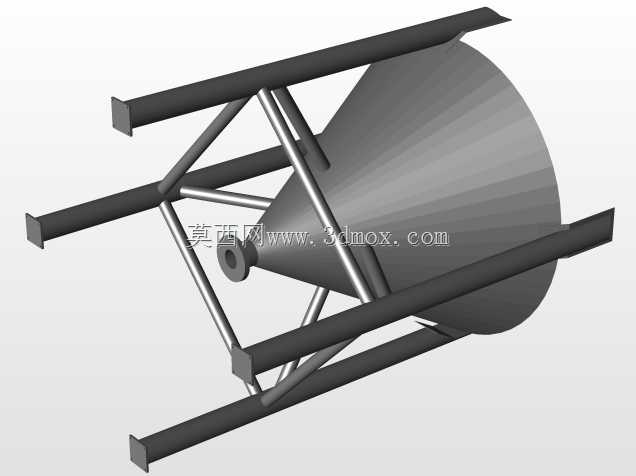

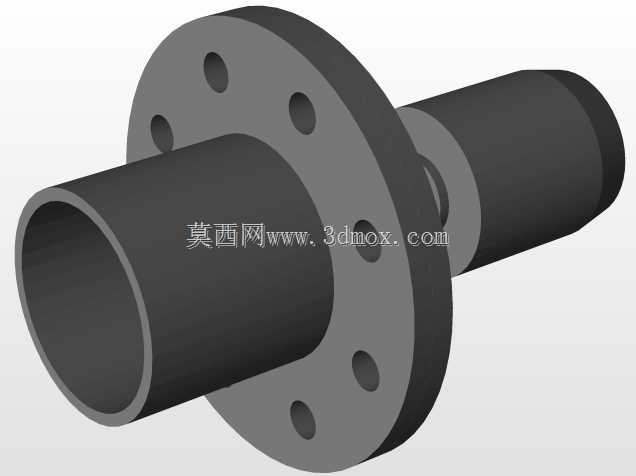

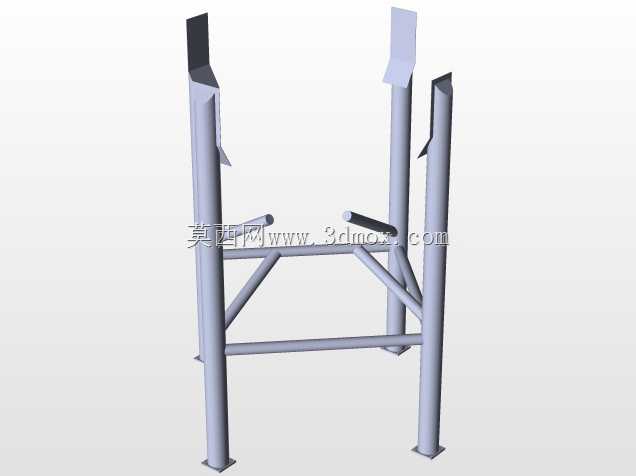

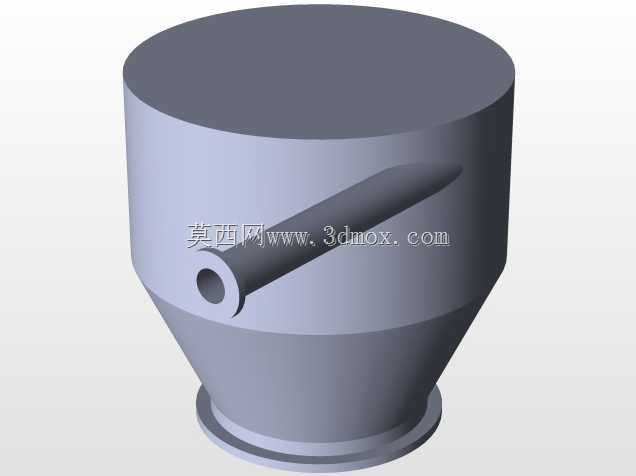

下部锥斗段的锥角设计经过散料流动性验证，针对可可豆笔尖的摩擦系数、颗粒粒度特性，将锥斗半锥角设置为18度，保证物料在自重作用下能够整体流动，不会出现中心流、结拱堵塞的问题；锥斗最下端配置标准法兰接口，可直接对接旋转卸料阀、振动给料机等出料设备，接口尺寸适配行业常用的给料设备安装规格，无需额外制作过渡连接件。筒仓整体支撑采用四腿式型钢支架结构，支架腿之间设置横向与斜向支撑拉杆，形成稳定的空间桁架结构，可承受满料状态下的总载荷加上风载、检修动载的组合作用力，支架底部预留地脚螺栓安装孔，可直接与车间地面的预埋螺栓固定，安装时需保证筒仓整体垂直度偏差不超过千分之一，避免物料流动时出现偏载导致支架受力不均。

设计过程中优先考虑食品接触部位的卫生要求，筒仓内壁所有焊缝做打磨抛光处理，不存在卫生死角，避免物料残留滋生微生物；筒壁材质选用食品级不锈钢，外表面做哑光处理，减少车间光线反射对操作人员的视觉影响。仓顶设置呼吸口，平衡仓内外气压差，避免进料时仓内正压导致粉尘外溢、出料时仓内负压导致物料流动不畅，呼吸口配置防尘滤网，防止外界杂质进入仓内污染物料。筒仓侧壁预留料位计安装接口，可根据生产需求搭配阻旋式料位开关或者雷达料位计，实现高低料位的自动报警与进料设备的连锁控制。

从安装边界来看，该筒仓整体高度适配常规食品车间的层高要求，支架底部到仓顶操作平台的高度预留足够的出料设备安装空间，设备最大外径满足车间内设备布局的通道要求，安装时周边预留不小于800mm的检修通道，方便日常运维操作。在实际使用中，这类筒仓除了存储可可豆笔尖，也可通过调整锥斗角度、内壁处理方式，适配其他颗粒状、粉状食品原料的存储需求，结构模块化程度高，直筒段可根据实际存储容量需求调整高度，锥斗与支架部分可实现通用化适配，降低不同规格产品的设计与制造成本。设计时还考虑了物料的防破碎需求，进料导料槽内部设置缓冲挡板，降低物料从高处落下的冲击速度，避免可可豆笔尖在进料过程中出现破碎，影响后续产品的加工品质。
