ArduinoUnoR3开发板SolidWorks三维模型

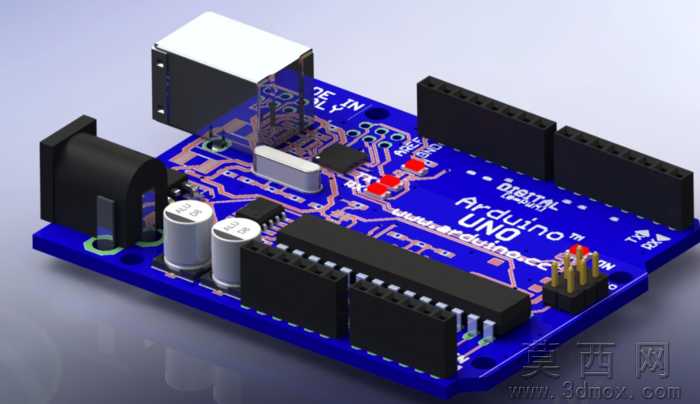

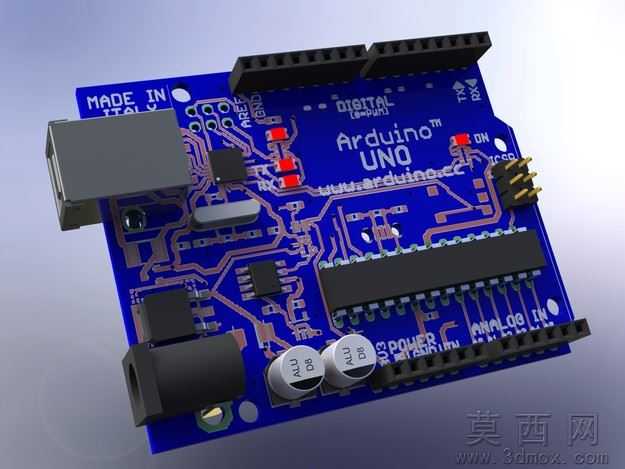

本套ArduinoUnoR3开发板三维模型基于SolidWorks软件完成全参数化精准建模，完整还原开发板实物外观与元器件布局，建模过程采用分层搭建逻辑，先完成PCB基板轮廓绘制与板厚参数设定，再逐一完成板载所有电子元器件的独立建模，包含蓝色PCB基板、USB接口、直流电源座、电解电容、贴片电容、主控芯片、排针排母插座、复位按键等全部板载零部件，建模时严格对照原厂标准参数校准各电子元件尺寸、安装位置、引脚间距，确保所有结构尺寸与实物完全一致。

参数设计层面，模型精准还原PCB走线轮廓、元器件贴片高度、接口插拔结构的全部精细细节，PCB板厚度、元件高度差、卡扣安装位均按照实物1:1比例复刻，无简化关键电子元器件结构，可直接开展装配干涉检查、尺寸校核、3D可视化展示操作。

渲染材质方面，模型为不同元器件匹配对应材质属性，PCB基板设置为蓝色阻焊层哑光材质，金属排针设置为亮面金属材质，电容外壳设置为哑光塑料材质，接口部件设置为黑色硬质塑料与金属弹片组合材质，渲染效果贴近真实开发板视觉质感。

结构原理上，模型完整还原开发板标准引脚排布、电源模块、主控芯片安装结构，兼顾外观造型与结构尺寸精度，清晰呈现开发板各功能模块的布局逻辑与连接关系。

软件兼容层面，模型兼容SolidWorks全系列版本，可直接开展装配仿真、元器件布局校验，也能导出工程图纸用于电子结构实训制图，同时支持导出STEP、IGES、STL等通用三维格式，适配多数主流三维设计软件打开编辑。

研发教学应用层面，该模型适合电子机械复合设计人员、单片机学习爱好者开展三维绘图练习，依托模型可二次修改元器件布局、拓展外设接口结构，用于智能小车、传感器采集装置、自动化实训设备的前期结构方案设计，也可作为电子设备外壳结构设计的配套参考模型，大幅减少从零绘制电路板三维结构的工作量，同时可作为电子类专业三维建模教学、单片机开发结构认知的实训案例使用。
