电视配套鳍片式散热结构三维设计

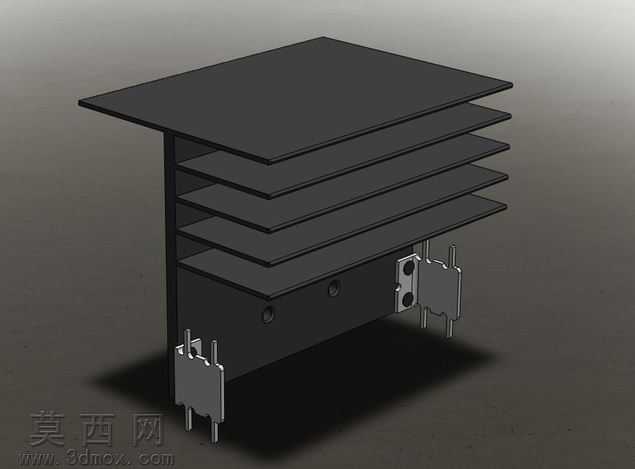

本作品为电视配套使用的鳍片式散热片三维模型，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模逻辑，首先完成底部基座的特征绘制：通过拉伸凸台构建基座主体轮廓，在基座对应位置通过切除拉伸特征加工出定位孔位，用于散热片与电视内部发热元件、电路板的精准对位安装，孔位尺寸严格匹配电子元件安装的通用公差标准，保证实际装配时的贴合度。基座两侧的固定插脚采用单独的零件建模后完成装配，插脚设计为带限位卡扣的结构，通过拉伸、倒角特征细化插脚的卡扣凸起与导向斜面，既可以在安装时快速插入电路板对应安装孔，也能通过卡扣结构实现无螺丝固定，减少装配工序。上部的多层散热鳍片采用线性阵列特征快速生成，每一层鳍片的厚度、鳍片之间的间距都经过参数化设定，保证相邻鳍片之间留有足够的空气流通通道，鳍片边缘做了微小的倒角处理，避免锐边在装配过程中划伤线路或操作人员。材质设定上，整体模型赋予哑光黑色金属材质，模拟常用的阳极氧化铝或者喷塑冷轧钢散热件的表面质感，基座与插脚部分的材质参数略作区分，插脚部分设置为稍亮的金属质感，体现不同部件的材质差异。渲染阶段采用柔和的侧上方主光源搭配底部补光，清晰呈现出多层鳍片的层叠结构、基座的孔位细节以及两侧插脚的卡扣形态，阴影设置为软阴影，避免生硬阴影遮挡结构细节。设计思路上，这款散热片针对电视内部主控芯片、电源模块等发热元件的散热需求设计，摒弃了冗余的造型结构，最大化拓展鳍片与空气的接触面积，同时通过插脚式固定结构压缩整体安装占用空间，适配电视内部紧凑的装配环境，鳍片采用水平层叠的排布方式，能够利用电视内部自然形成的热空气上升气流带走热量，无需额外搭配散热风扇即可满足中小功率电视的散热需求，整体结构简洁，没有多余的装饰性特征，所有造型都服务于散热效率提升与装配便捷性优化，模型的所有特征都保留了完整的参数化历史记录，可根据不同功率电视的散热需求调整鳍片数量、基座尺寸、孔位位置，快速衍生出适配不同型号电视的散热结构方案。
