弧形带安装孔PCB载板结构设计

　　这款弧形载板结构，主要面向需要贴合弧形安装面的电子组件搭载场景，常见于弧形舱体内置电子模块、曲面设备内置控制板承载、环形设备内侧功能板安装这类对安装面贴合度有要求的工况。从实际使用逻辑来看，这类载板的核心作用是为表面贴装的电子元件提供可靠的安装基底，同时通过自身的弧形轮廓，匹配设备内部的弧形安装空间，避免常规直板结构在曲面舱体内出现的安装干涉、空间浪费问题，也能减少额外的转接固定件使用，让内部组件排布更紧凑。

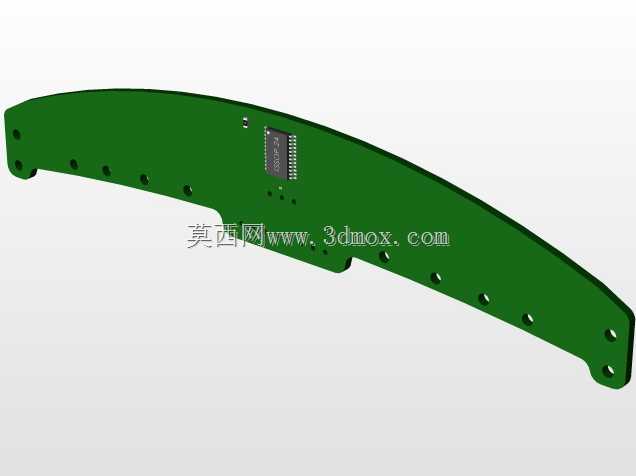

　　从结构特性上看，载板整体采用大曲率弧形设计，弧面轮廓完全匹配目标安装位的曲面弧度，板身沿弧长方向均匀排布多组贯穿安装孔，孔位间距经过匹配安装基准的公差核算，能保证安装时每个固定点的受力均匀，不会因为弧面形变导致局部应力集中。板身两端额外设置了两组沉头安装位，用于端部的定位锁附，避免载板沿弧向出现窜动，保证长期使用下的安装稳定性。板身表面预留了芯片贴装区域，周边排布了对应的焊盘定位基准，能直接适配对应封装的集成芯片贴装，不需要额外做板件改制。

　　设计过程中首先要确认的是安装边界的弧面参数，需要完全匹配安装基座的内弧曲率，保证载板贴装后与基座之间的间隙控制在0.1mm以内，避免出现翘曲导致的电子元件虚焊或者安装应力。板身厚度根据搭载元件的重量做了匹配，在保证整体刚性的前提下控制板件重量，避免弧形结构在长期受力下出现蠕变变形。安装孔的位置设计避开了板身的布线区域，同时孔位周边做了应力释放设计，避免锁附螺丝时板身出现开裂。板身的边缘做了圆角处理，避免安装过程中划伤操作人员或者周边的线束，也能减少板边的应力集中点。

　　从安装适配性来看，这款载板的安装边界完全贴合目标舱体的内侧弧面，不需要额外的转接支架就能直接固定，安装时只需要对准两端的定位孔，再依次锁附中间的固定螺丝即可，安装流程简单，后期维护拆卸也很方便。板身的弧形设计让搭载的电子元件能顺着弧面排布，在环形或者弧形设备内部可以让元件的感应或者信号传输方向更贴合设备的工作需求，比如在环形检测设备中，这类弧形载板搭载的传感元件可以均匀覆盖环形检测区域，不会出现检测盲区。

　　实际工况使用中，这类载板需要考虑长期使用下的形变问题，设计时对板身的抗弯强度做了校核，在搭载对应重量的电子元件、经历常规的温度变化工况下，板身的形变量控制在电子元件引脚可承受的应力范围内，不会出现引脚脱焊、元件移位的问题。安装孔的孔径做了适配常用自攻螺丝或者机丝的尺寸，孔位的同轴度公差控制在合理范围，保证安装时螺丝能顺利穿入，不会出现孔位错位导致的安装困难。板身表面的贴装区域平整度满足SMT贴装的工艺要求，不需要额外做表面处理就能直接进行元件贴装，减少生产环节的工序。
