罩衫X30改装车用中冷器三维结构

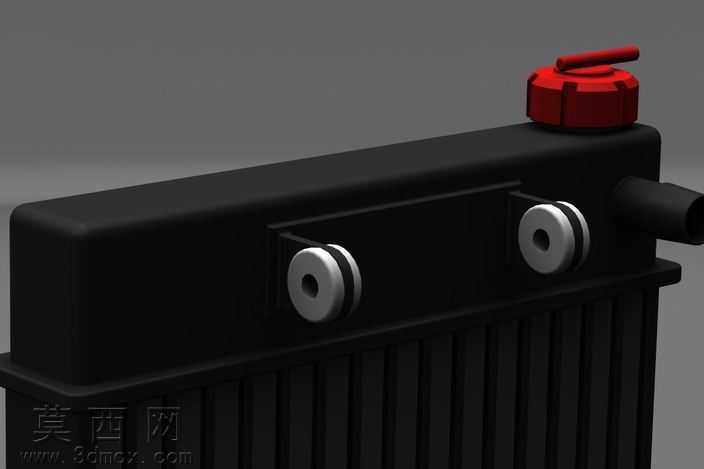

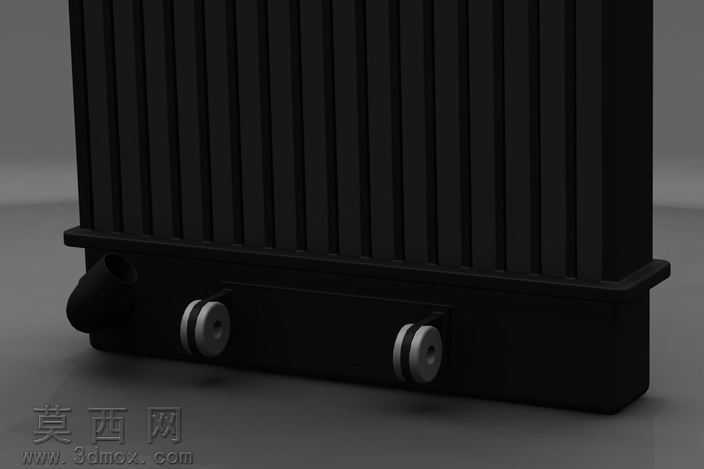

本作品为适配卡丁车动力升级场景的中冷器三维建模成果，建模过程围绕车用增压进气冷却的核心功能需求展开，首先基于X30动力单元的进气流量参数、卡丁车车架的安装空间约束，确定中冷器的整体外形尺寸与核心散热区比例。建模阶段先构建外部壳体基准，采用薄壁拉伸特征生成上下端气室结构，顶部预留红色加注/泄压接口的安装位，接口处做圆角过渡处理避免应力集中，底部设置与车架匹配的固定支脚，支脚处预留标准安装孔位，孔位周边做加厚强化处理适配卡丁车行驶中的振动工况。核心散热区采用阵列特征生成竖向散热鳍片结构，鳍片间距经过参数化调整，兼顾进气流通阻力与散热接触面积的平衡，鳍片与上下气室的连接部位做一体化布尔运算处理，保证结构的密封性与结构强度。材质渲染阶段，主体壳体与散热鳍片赋予哑光黑色耐高温工程塑料与铝合金复合材质，表面做细微磨砂质感处理，还原改装部件的工业质感，顶部接口赋予亮面红色工程塑料材质，与黑色主体形成视觉区分，便于安装时快速识别接口位置。整体结构设计遵循车用冷却部件的工程逻辑，内部气道采用渐扩式过渡设计，减少增压进气进入气室后的紊流损耗，散热鳍片的排布方向与卡丁车行驶迎风方向平行，最大化利用行驶中的迎面气流提升散热效率，所有边角处均做R2以上的圆角处理，既避免加工时的应力开裂问题，也符合改装部件的安全设计要求。建模过程中对装配公差做了预留设计，上下气室与核心散热芯体的配合面预留0.1mm的密封胶安装间隙，固定支脚的安装孔做长圆孔设计，适配车架安装位的微小公差，保证模型可直接用于后续的工程验证与3D打印样件制作。
