通用电气喷气发动机托架结构设计

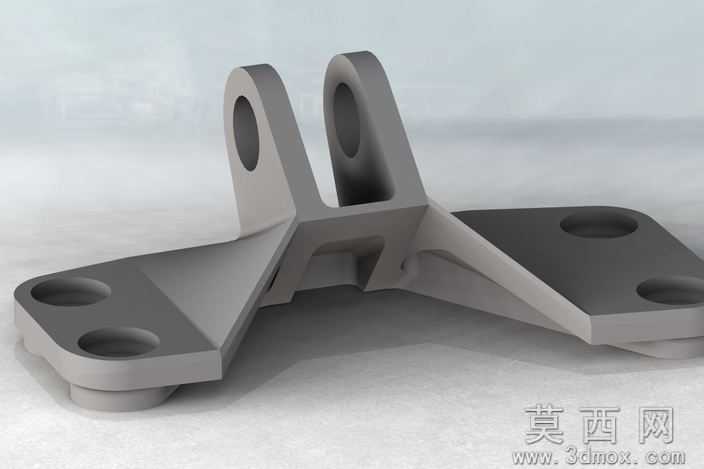

做这个托架建模的时候，最先要抠的就是安装面的贴合度，毕竟是喷气发动机上的承重件，半分虚位都不能有。一开始画底座安装板的时候，本来想做整块实心平板，算完重量直接否了，航空件每克重量都要抠，就在安装孔周围做了下沉式的沉孔凸台，既保证螺栓锁紧的时候接触面压强足够，又把平板非受力区域的厚度削薄了近三分之一，还在凸台和立板衔接的位置做了渐变式的加强筋，不是那种直愣愣的直角筋，顺着应力走向做了圆弧过渡，避免应力集中在转角位置裂掉。

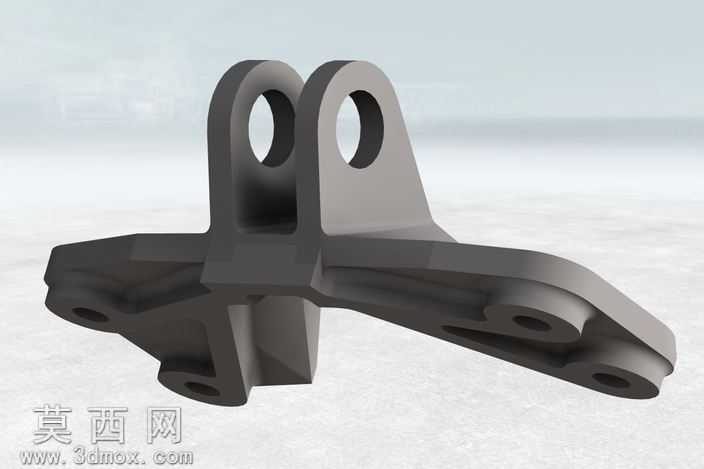

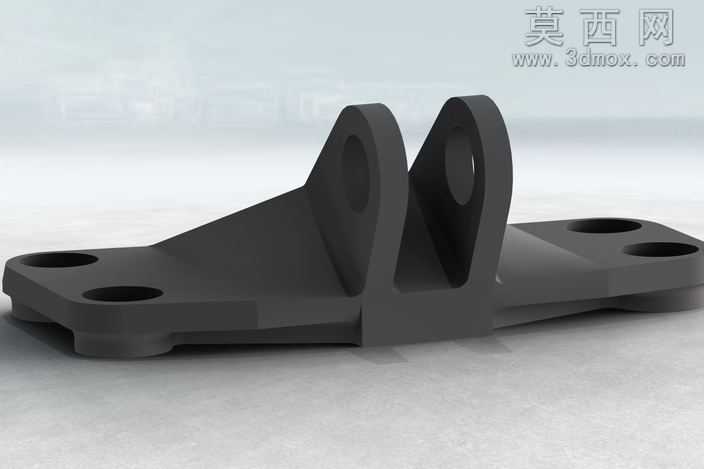

上面两个带孔的吊耳结构，一开始孔位是对齐在同一平面的，后来核对安装接口的时候发现，发动机对应挂点有个小角度的偏置，直接改孔位的话吊耳受力会偏，就把两个吊耳的立板做了微小的角度扭转，孔的同轴度公差留到了0.02mm，保证插销装进去的时候不会别劲，吊耳和底座连接的位置，没有做直角拼接，而是顺着力的传导路径做了一体化的曲面过渡，把承重的力从吊耳均匀分散到底座的四个安装孔位上，不会在衔接处出现应力断层。

曲面处理的时候最磨人的是加强筋和主体衔接的圆角，一开始倒统一R角，渲染的时候看着特别生硬，就把每个衔接位置的圆角半径做了差异化调整，受力大的转角位置圆角放大，非受力的位置圆角收小，既符合铸造或者铣削加工的走刀逻辑，不会出现刀具清根不到位的死角，视觉上也更顺。材质调试的时候选了哑光金属质感，没有做亮面镀铬那种浮夸的效果，把金属表面的细微磨砂颗粒感调出来，光影打上去的时候，能顺着曲面的走向看到结构的起伏，不会因为反光太亮看不清结构细节。

中间的镂空区域也是反复调了好几次，一开始挖的方孔，边角应力集中太明显，改成了带圆弧过渡的异形镂空，刚好把两个吊耳之间的非受力区域全部掏空，重量又降了一截，还不会影响整体的结构刚性。装配件逻辑上，四个底座安装孔的位置完全对应发动机机匣上的预设安装点，吊耳的孔径和挂点销钉做间隙配合，装的时候不用硬敲就能顺利对位，锁紧之后不会出现窜动。整个模型做完做受力模拟的时候，最大形变位置控制在了0.03mm以内，完全满足航空配件的承重要求，既没有多余的冗余结构增加重量，也没有因为减重削弱关键位置的强度，不管是做实训设计参考还是加工原型验证，都能直接用。
