GE喷气发动机轻量化安装支架结构设计

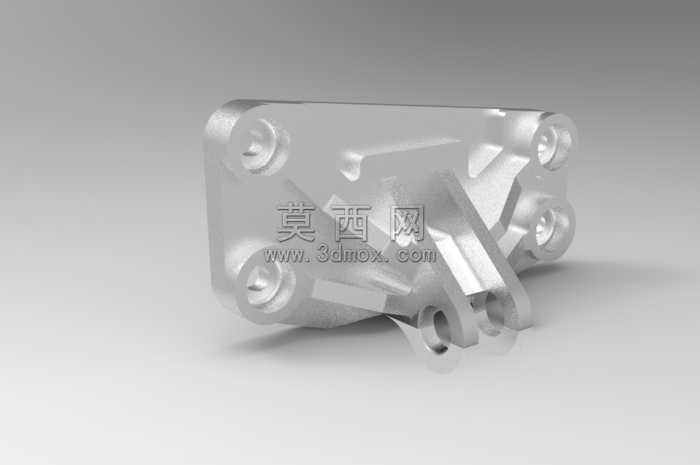

本模型为GE喷气发动机配套的安装支架，采用三维参数化建模方式完成整体结构搭建，建模过程中先以基准平面定位安装孔位的分布坐标，确定底板与上部支撑臂的空间相对位置，再通过拉伸、切除、筋特征生成等基础操作构建主体轮廓，针对受力路径做了拓扑优化式的结构调整，去除非承载区域的冗余材料，在保证结构强度的前提下大幅降低整体重量。模型渲染阶段采用哑光金属材质，模拟航空铝合金经表面处理后的质感，通过三点布光方案凸显结构的立体层次，清晰呈现各加强筋的走向、安装孔的倒角细节以及支撑臂的过渡曲面，让整体结构的受力传递路径直观可见。结构设计上，底板设置六个均布的沉头安装孔，用于支架与机体基座的刚性连接，孔位周边做了加厚凸台处理，分散螺栓锁紧时的局部压应力；上部设置两组同轴铰接耳座，用于与发动机主体的连接定位，耳座内孔预留了衬套安装余量，耳座与底板之间通过多道变截面加强筋连接，筋板的走向完全匹配发动机工作状态下的载荷传递方向，既避免了应力集中问题，又最大化提升了结构的抗扭、抗弯性能。设计思路围绕航空部件的轻量化、高可靠性需求展开，摒弃传统实心支架的厚重结构，通过仿生式的筋板布局实现材料的最优分布，在满足振动工况下的疲劳强度要求、安装定位精度要求的同时，有效降低支架自重，减少发动机的额外负载，适配航空装备对零部件重量控制的严苛标准，整体结构无多余几何特征，所有过渡位置均做圆角处理，避免加工和使用过程中出现应力开裂风险，完全符合航空机械零部件的设计规范。
