机械工程标识齿轮造型结构设计

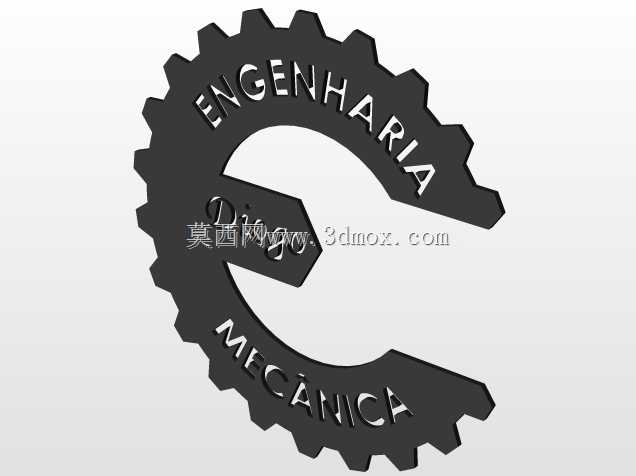

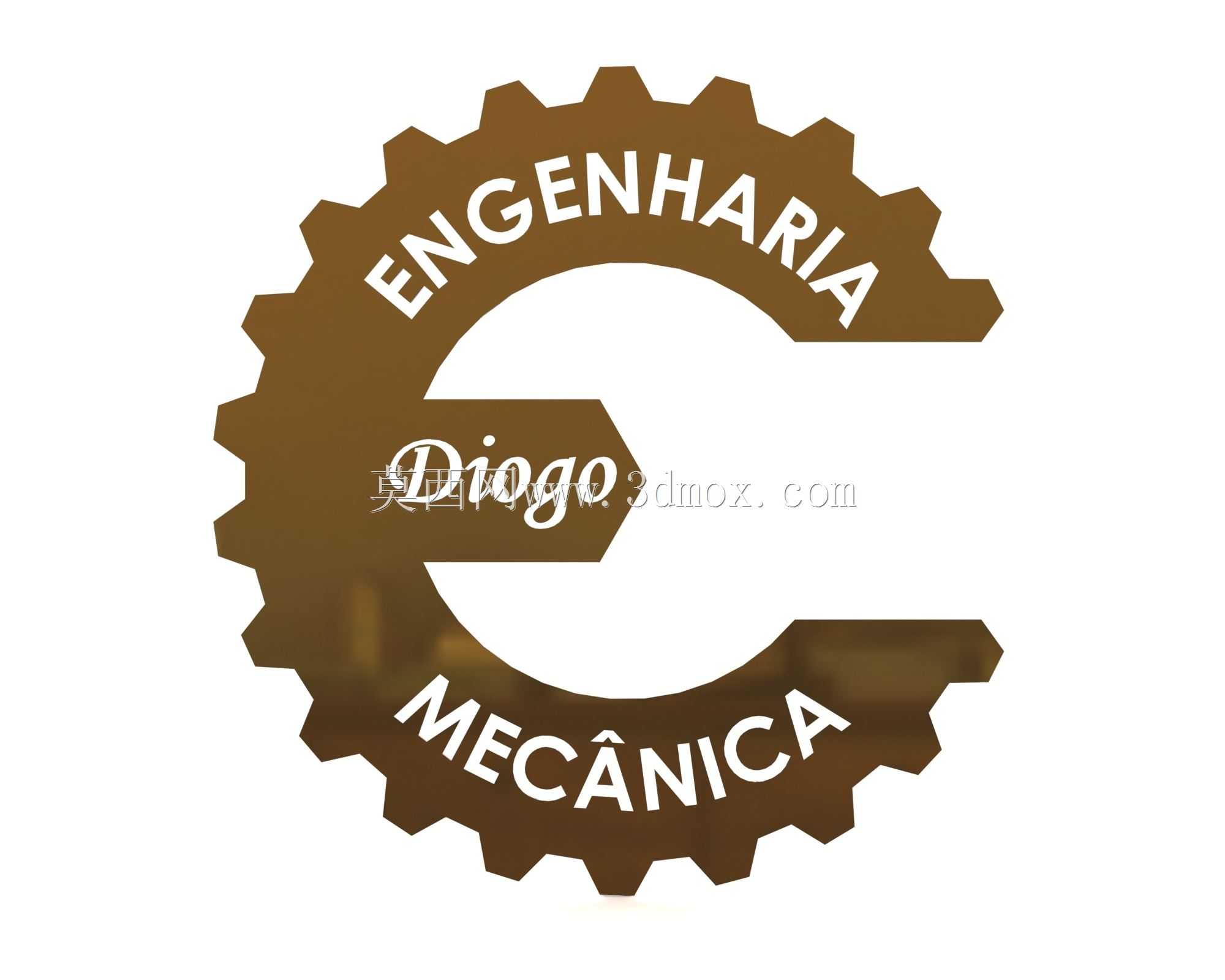

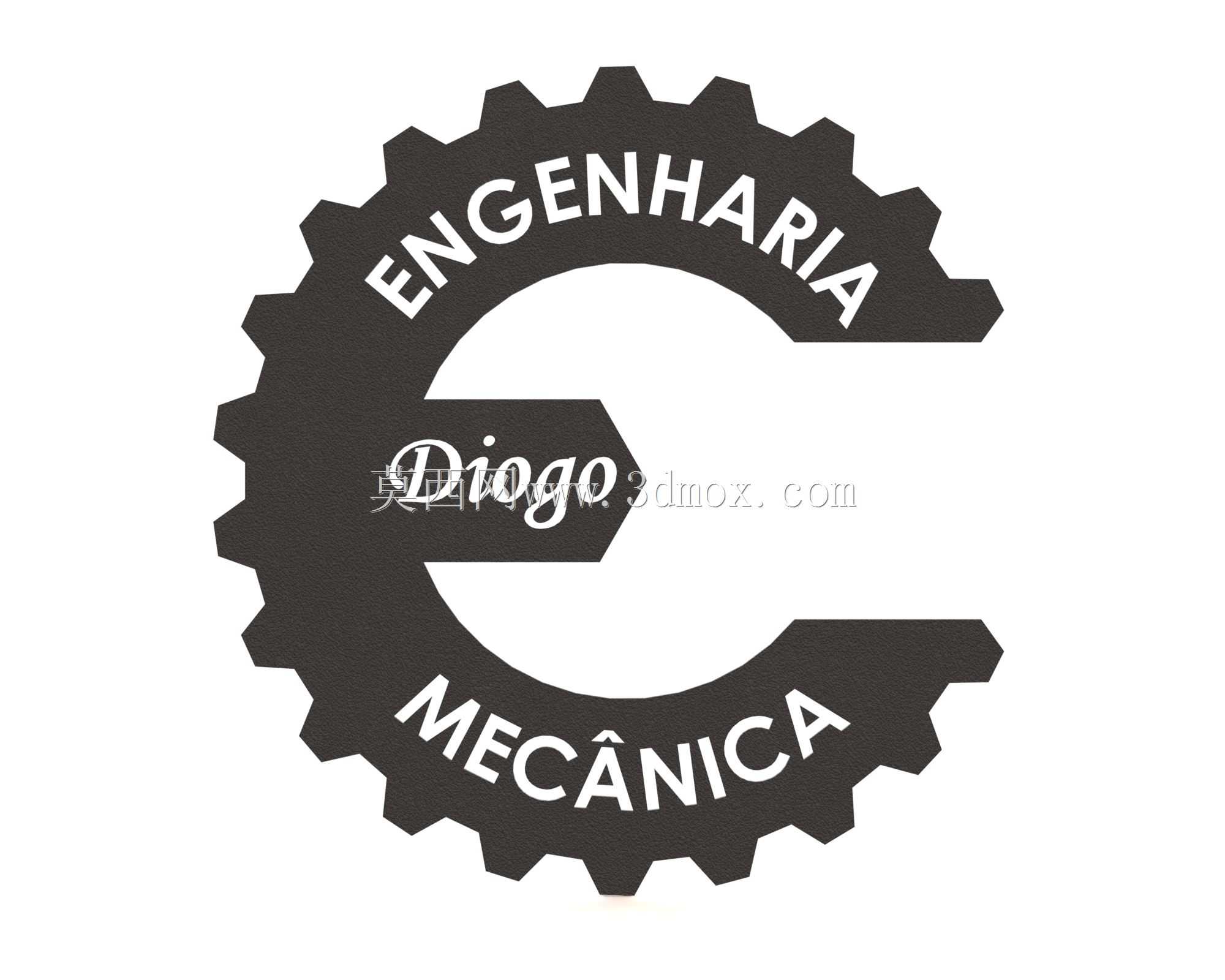

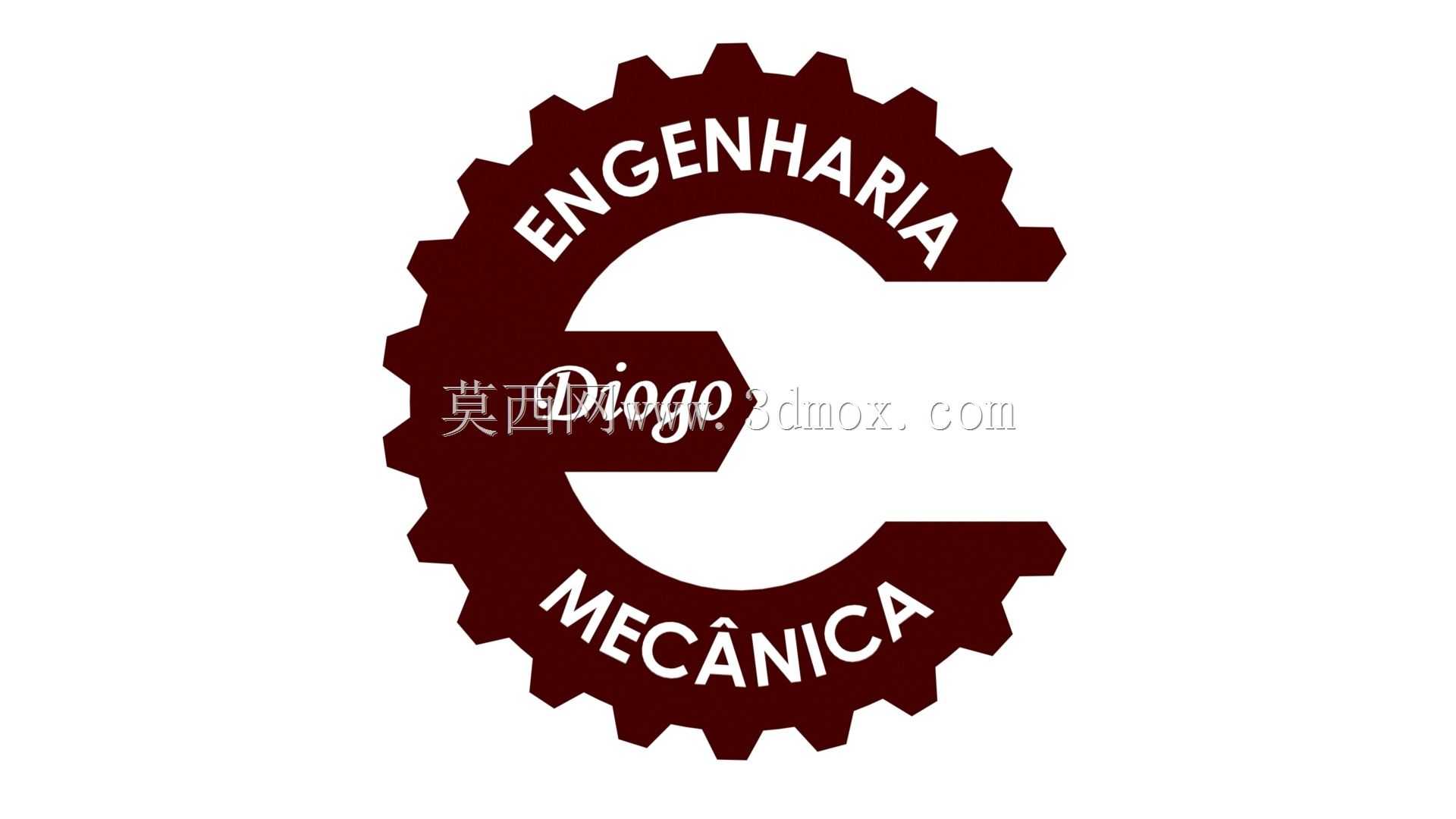

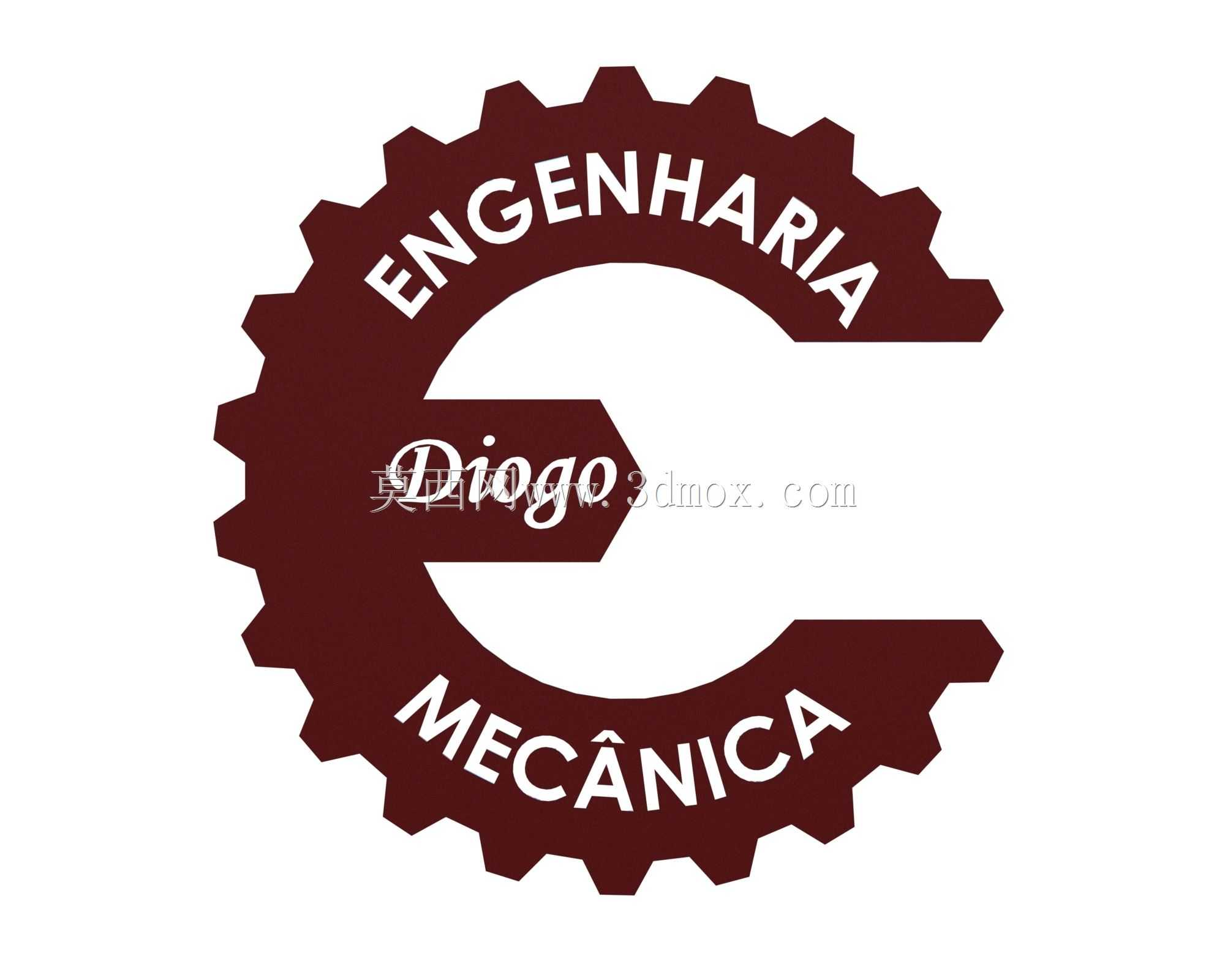

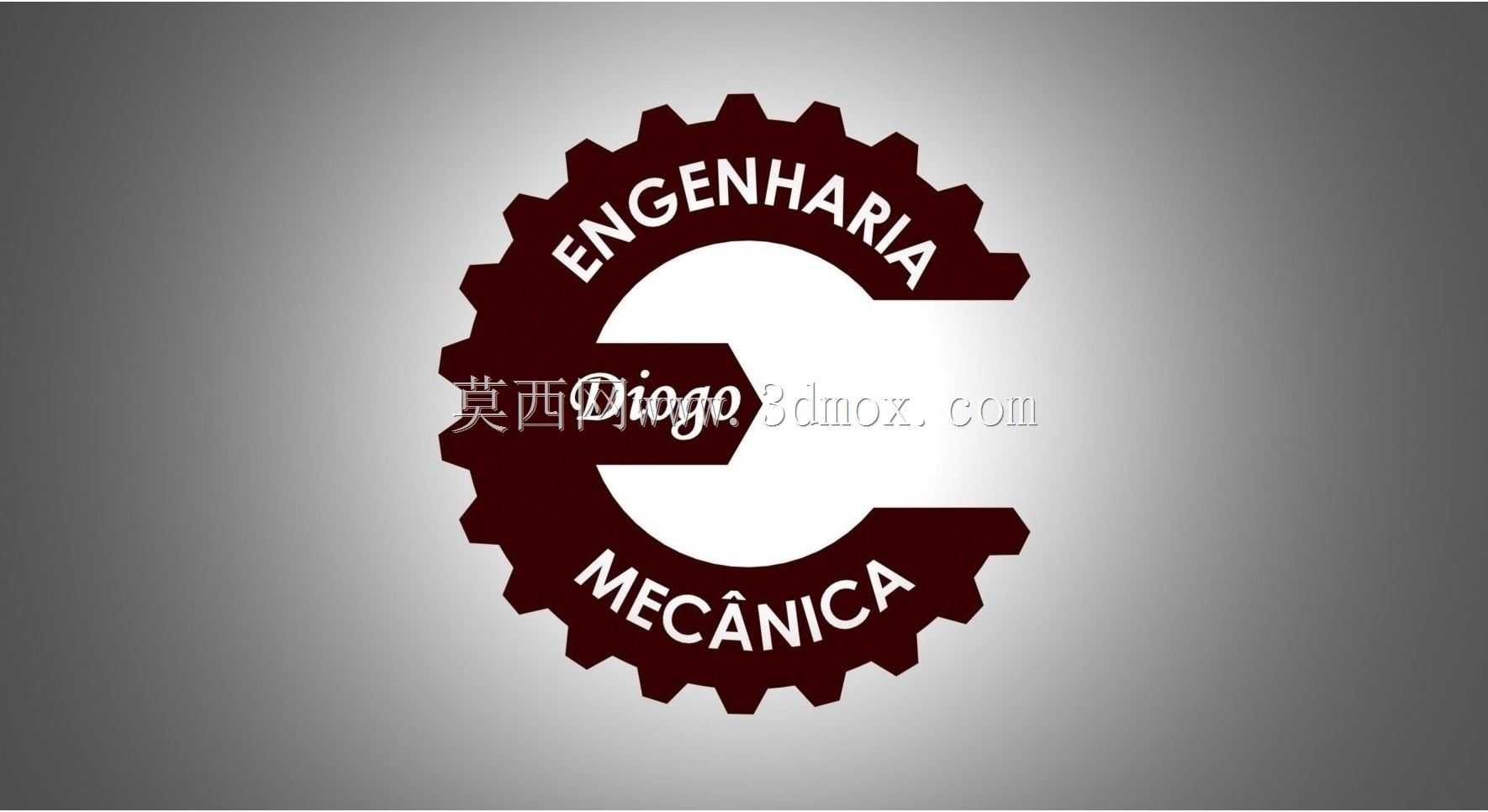

这款齿轮造型的机械工程标识结构，最初的设计出发点是为机械类实训车间、工程技术部门的视觉导视系统提供适配的立体标识载体，区别于普通平面印刷标识，立体结构的齿轮标识在车间入口、技术展示区、设备运维站点布置时，能更直观传递机械领域的专业属性，也可作为机械类主题展陈、工程类教学场景的装饰构件使用。从结构设计逻辑来看，整体以标准渐开线圆柱齿轮的外轮廓为基础形态，齿顶圆、齿根圆的参数比例参考通用传动齿轮的尺寸规范做了视觉化调整，没有完全照搬传动齿轮的严苛公差要求，毕竟作为标识类构件，核心需求是视觉辨识度而非传动啮合性能，但齿形的倒角、齿廓的弧度都保留了工业齿轮的典型特征，避免出现非专业的造型失真。标识中部做了镂空的字母造型区域，这部分在结构处理时做了边缘的圆弧过渡，避免直角应力集中，哪怕是作为非金属材质的展示件，也能在长期摆放、轻微磕碰的场景下减少边缘崩裂的风险。考虑到不同场景的安装需求，结构设计时预留了两种安装边界：如果是墙面壁挂安装，齿轮背面设计了平整的贴合基准面，可直接通过背胶或者沉头螺丝固定，沉头孔的位置做了隐藏式处理，不会破坏正面的视觉完整性；如果是桌面摆放使用，底部可配套加装支撑底座，底座与齿轮的连接位置设置了定位止口，装配后不会出现晃动偏移。外形尺寸方面，整体外轮廓的齿顶圆直径可根据实际使用场景做等比例缩放，常规壁挂版本的齿顶圆直径控制在600mm时，齿厚设置为30mm，这个尺寸比例在3-5米的常规观看距离下，既能保证齿形轮廓的清晰可辨，也不会因为过厚导致墙面安装时突出过多影响通行。在细节处理上，齿顶位置做了R2的圆角处理，一方面是避免尖锐边角在人员密集的车间场景下造成磕碰划伤，另一方面也能让标识在灯光照射下的轮廓光影更柔和，不会出现过于生硬的明暗分界。中部镂空区域的边缘同样做了1.5mm的圆角，不管是采用亚克力切割、金属激光切割还是3D打印工艺制作，都能减少加工时的边缘毛刺，降低后续打磨处理的工作量。从实际应用反馈来看，这类齿轮造型标识除了作为导视标识使用，也常被用作机械类技能大赛的颁奖纪念摆件、工程类企业的文化展示墙构件，部分职业院校的机械工程实训区也会采用放大版本的该结构作为门头装饰，搭配内置光源后，夜间的视觉识别效果也能满足需求。设计过程中特意规避了传动齿轮的键槽、轴孔等功能性结构，因为作为标识类构件，这些结构不仅没有实际作用，反而会破坏整体造型的完整性，也会增加不必要的加工成本。整个造型的壁厚设计保持均匀，不管是采用注塑、钣金折弯还是增材制造工艺，都能减少加工过程中的变形概率，比如采用亚克力热弯制作时，均匀的壁厚能保证加热软化后的形变一致，不会出现局部厚薄不均导致的轮廓走形；如果采用金属板材激光切割后焊接制作，均匀的壁厚也能降低焊接时的热变形影响，减少后续校形的工作量。
