塞斯纳轻型螺旋桨通航飞机外观结构

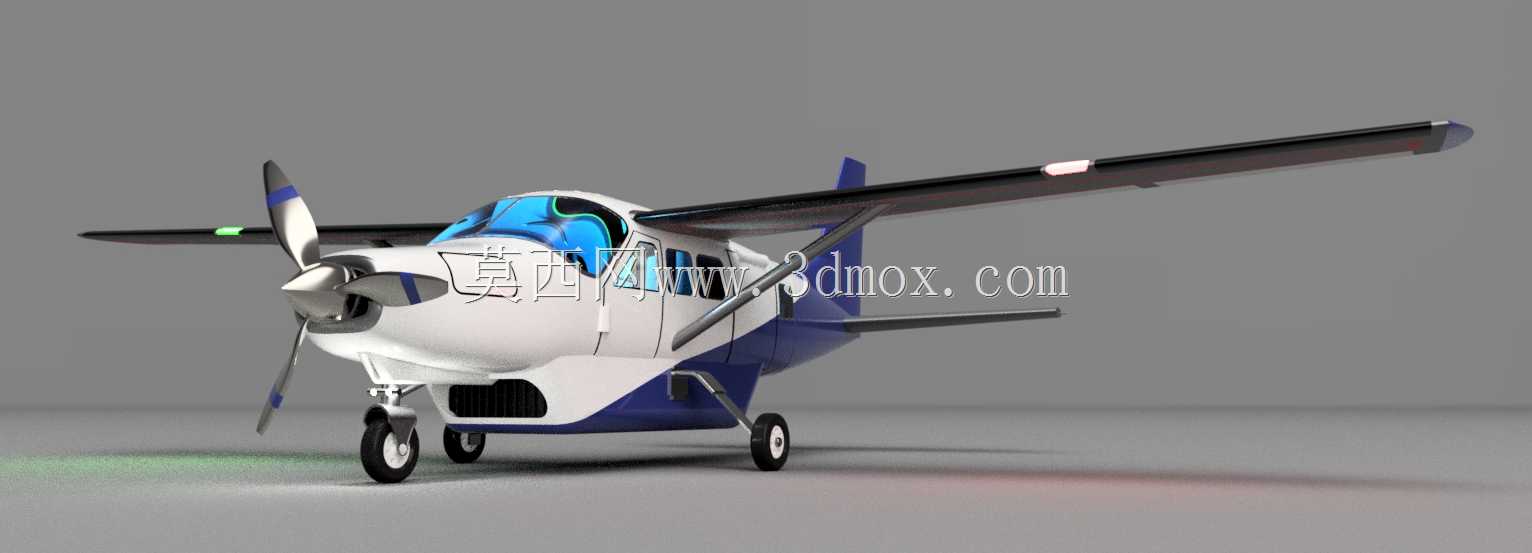

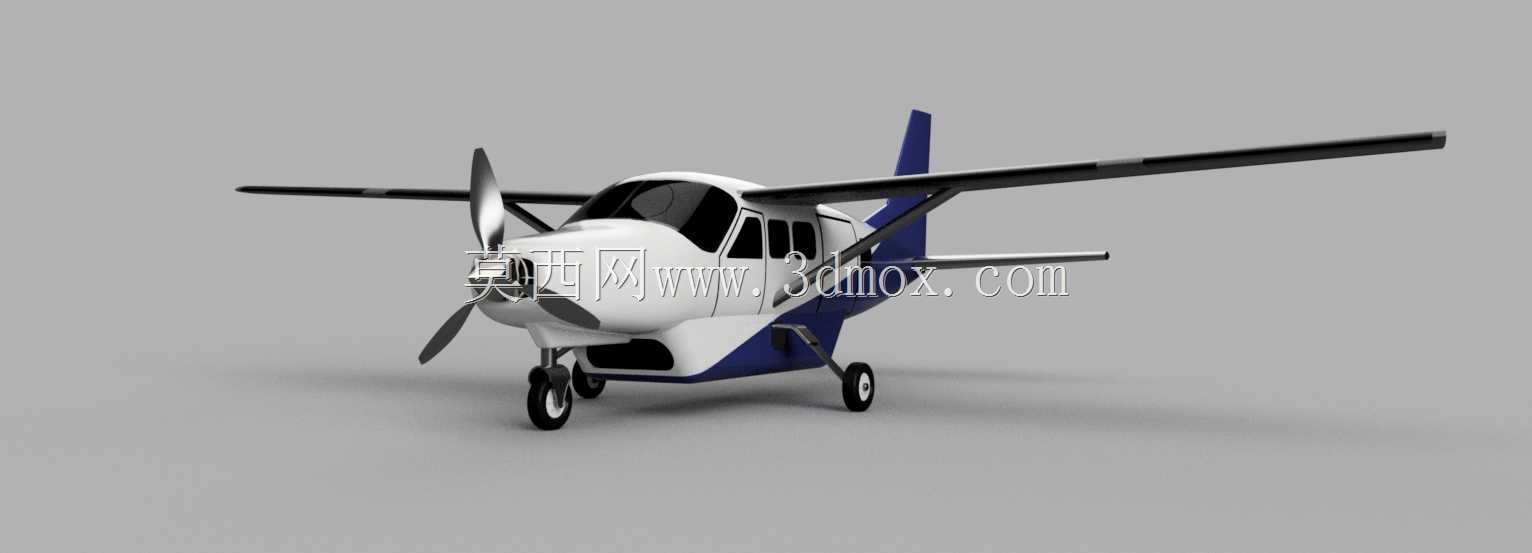

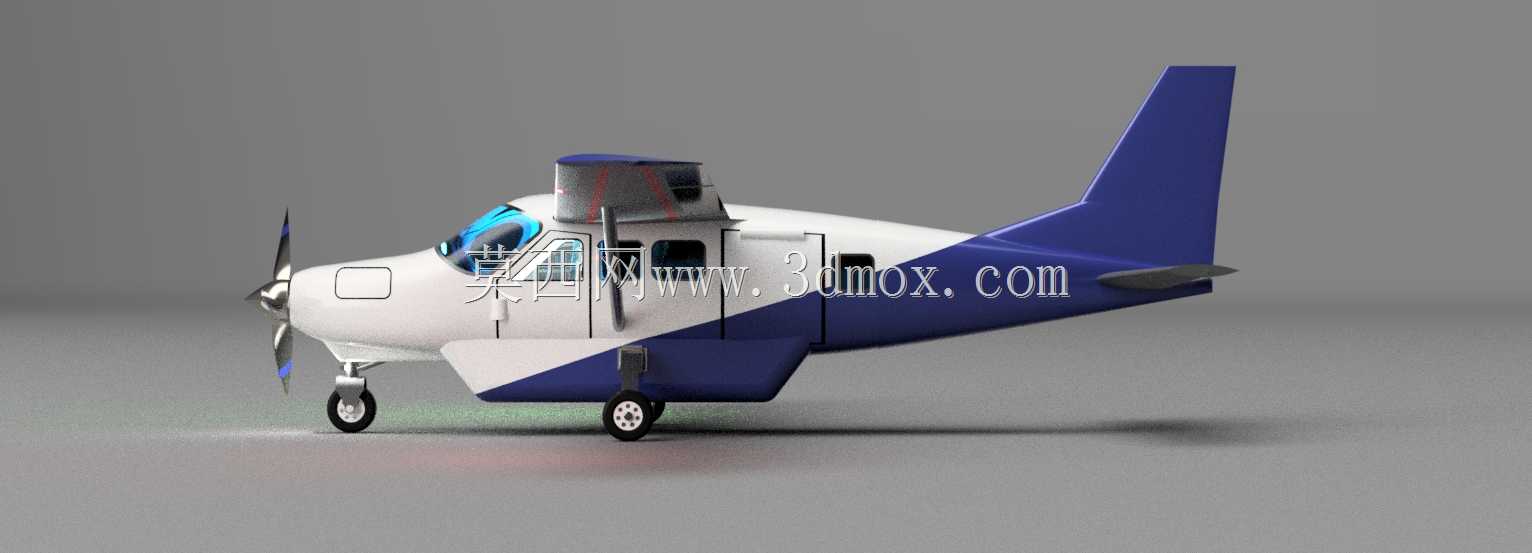

　　这款塞斯纳轻型螺旋桨飞机的三维结构，完整还原了上单翼通航飞机的典型布局特征，在通用航空作业场景中，这类机型承担着短途通勤、飞行培训、农林植保、航空测绘等多元任务，其结构设计的合理性直接决定了低空低速飞行的稳定性与场地适应能力。从设计思路来看，该机型采用上单翼高置布局，机翼布置于机身顶部上方，一方面能够最大化降低飞行过程中机翼对机身下部舱室的遮挡，方便农林作业时的播撒设备安装、测绘作业时的观测窗口布设，同时在简易跑道起降时，高置机翼能够避免地面碎石、杂草被气流卷吸后撞击机翼前缘结构，降低非铺装跑道起降的结构损伤风险；另一方面，上单翼布局的重心位于机翼下方，天然具备更好的俯仰自稳特性，对于飞行学员训练、低空低速作业场景来说，能够大幅降低操作负荷，提升飞行安全冗余。

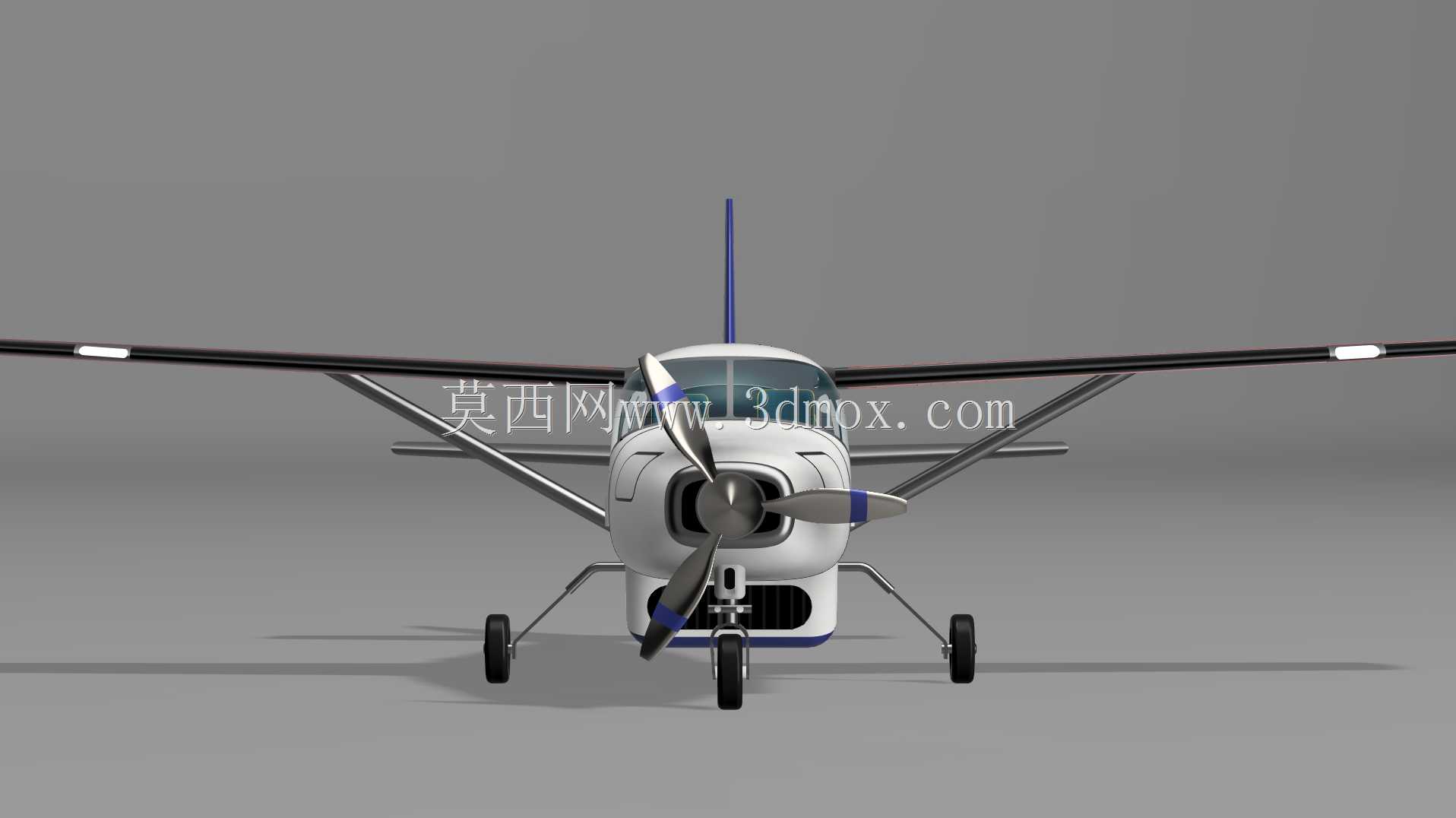

　　动力端采用前置单发活塞螺旋桨布局，螺旋桨桨叶设置了扭转角渐变设计，从桨根到桨尖的翼型弦长与安装角逐步变化，匹配不同半径位置的线速度差异，保证螺旋桨旋转过程中整个桨叶剖面都处于合适的迎角区间，提升动力输出效率，降低巡航状态下的气流噪声。前起落架采用后掠式支柱结构，搭配小尺寸低压轮胎，主起落架为桁架式支撑结构，固定于机身下部两侧，起落架的轮距与轴距经过匹配设计，能够在侧风起降、跑道不平整的工况下，提供足够的地面滑行稳定性，避免侧翻风险；起落架舱段与机身下部的蒙皮做了平滑过渡处理，尽可能降低固定起落架带来的寄生阻力，兼顾低速起降性能与巡航效率。

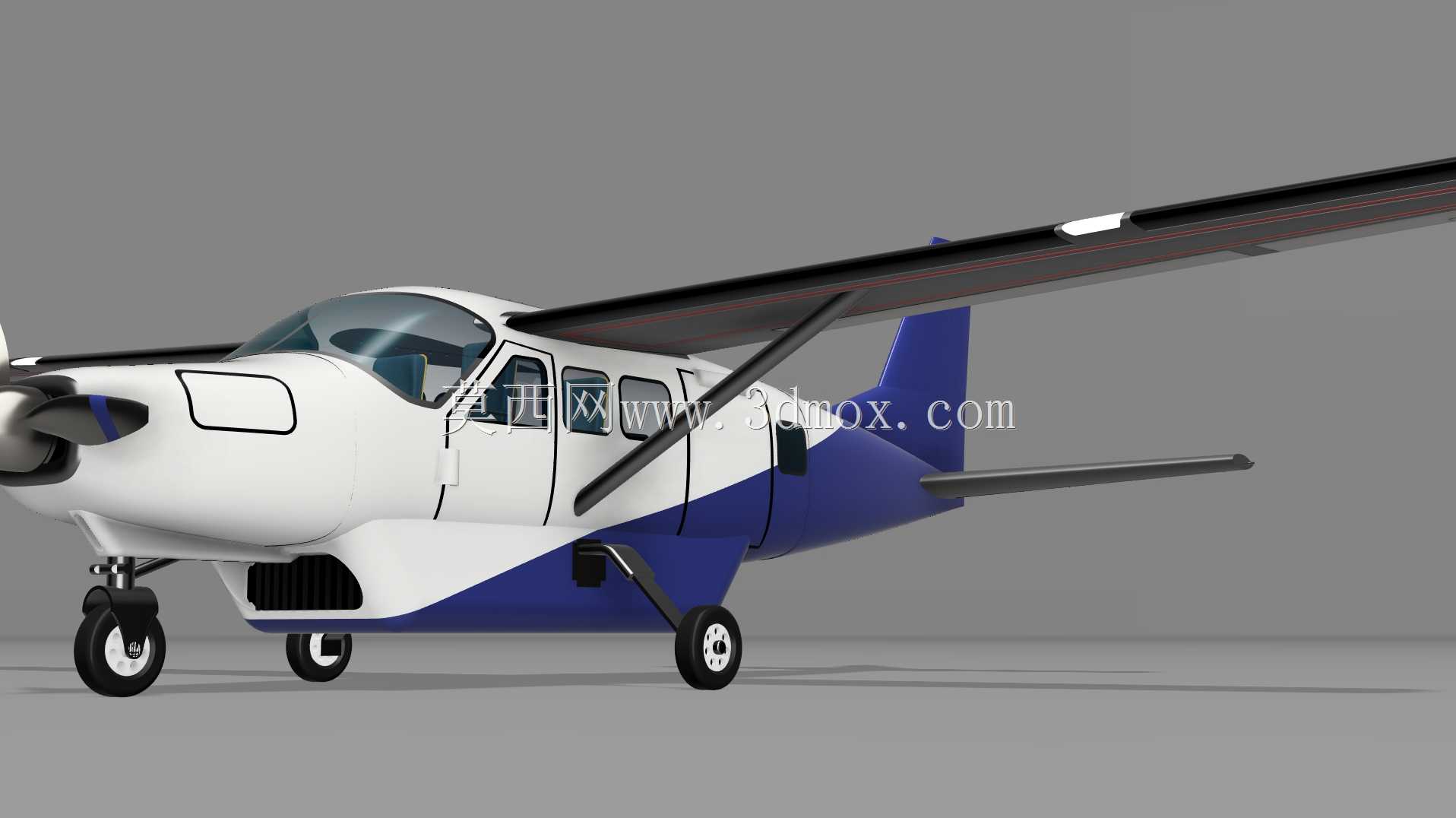

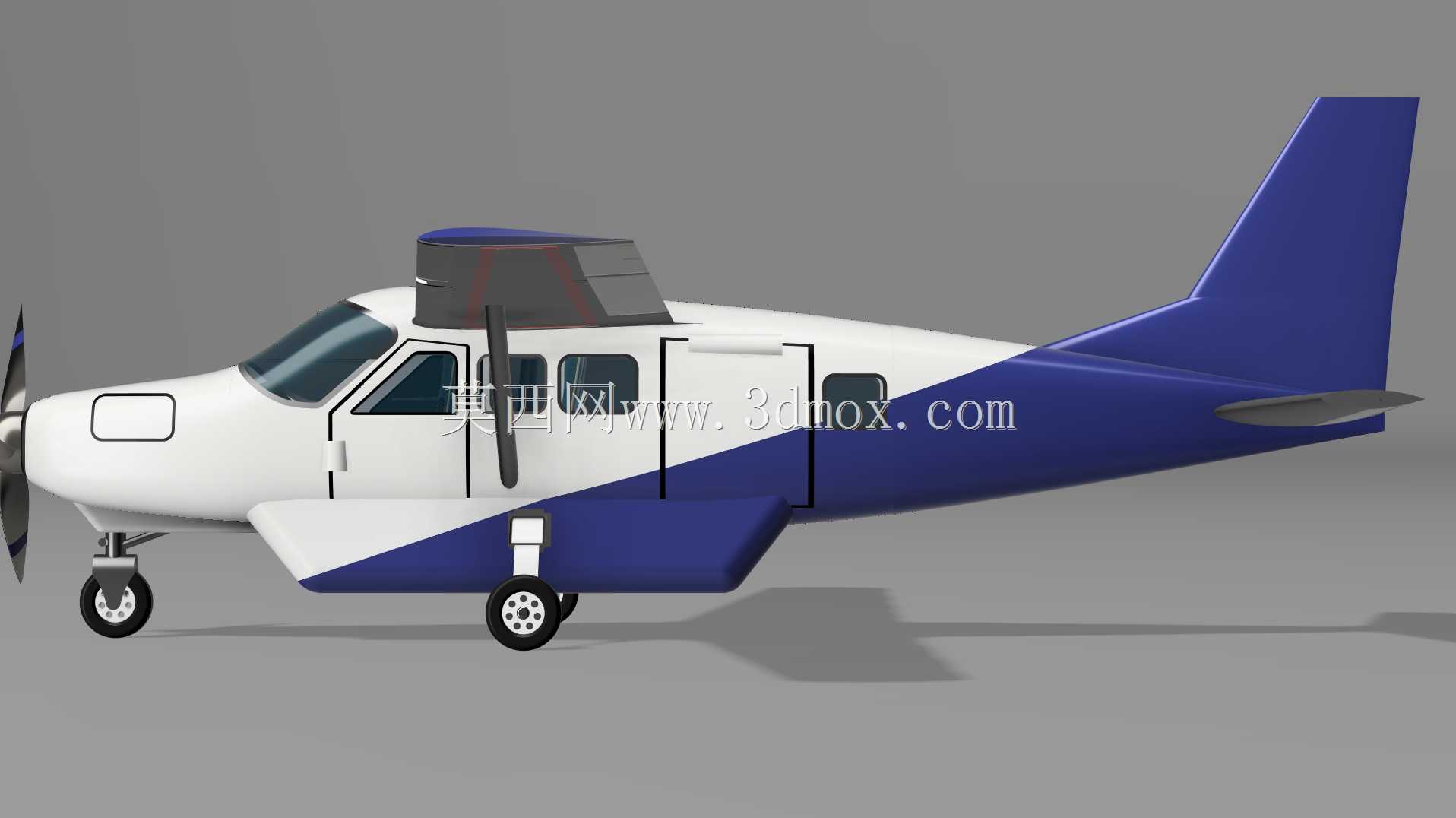

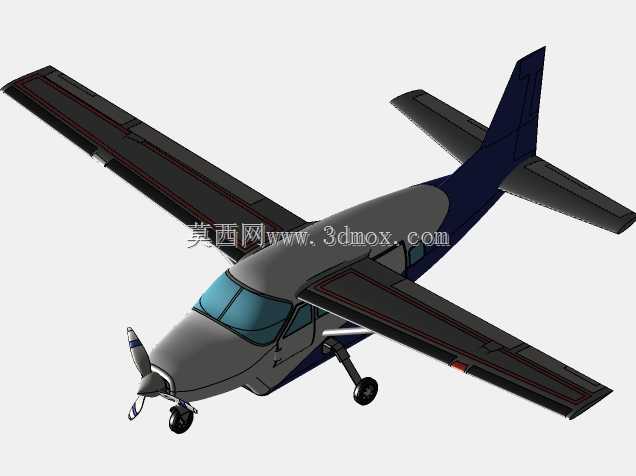

　　机身主体采用半硬壳式结构设计，前部为动力舱段，预留了发动机安装、散热风道、油液管路的布设空间，中部为乘员舱段，舷窗采用曲面亚克力结构，窗框与机身蒙皮齐平，减少气流分离带来的阻力；机身尾部逐步收窄，搭配常规布局的垂直尾翼与水平尾翼，垂尾后缘设置方向舵，平尾后缘设置升降舵，舵面的偏转角度范围经过匹配，能够满足低速飞行时的姿态控制需求，同时在尾翼根部设计了防颤振配重结构，避免高速巡航状态下舵面发生耦合振动，影响飞行操控品质。机翼部分采用大展弦比平直翼设计，机翼前缘设置了着陆灯与航行灯，翼尖部位做了切尖处理，降低翼尖涡流的诱导阻力，机翼内部预留了燃油箱的安装空间，机翼与机身的连接部位设置了加强筋结构，能够传递飞行过程中的升力、机动载荷，避免连接部位出现应力集中。

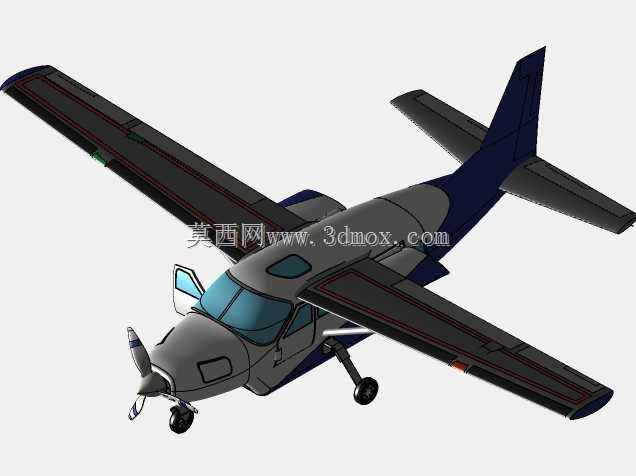

　　从安装边界与尺寸适配来看，该机型的整体尺寸适配国内通用机场的停机位、滑行道标准，机身宽度能够满足普通通航机库的进出需求，机翼拆卸后可通过普通平板运输车完成转场运输，不需要特殊的超限运输审批；机身下部的挂载点预留了标准接口，可根据不同作业需求快速更换播撒设备、航拍吊舱、应急救援浮筒等附件，不需要对主体结构做大幅改装。在结构细节处理上，蒙皮的分块接缝、舱门的密封结构、风挡的雨刮布置、机身下部的通风口位置都做了还原，这些细节直接影响到实际使用中的维护便捷性与飞行性能：比如通风口布置在机身前部正压区，能够保证舱内的通风换气效率，不需要额外增加增压风机；舱门采用向前开启的设计，在地面状态下能够自然形成遮挡，方便人员在雨天进出舱室；机翼上的航行灯按照左红右绿尾白的规范布置，满足低空飞行的目视避让要求。

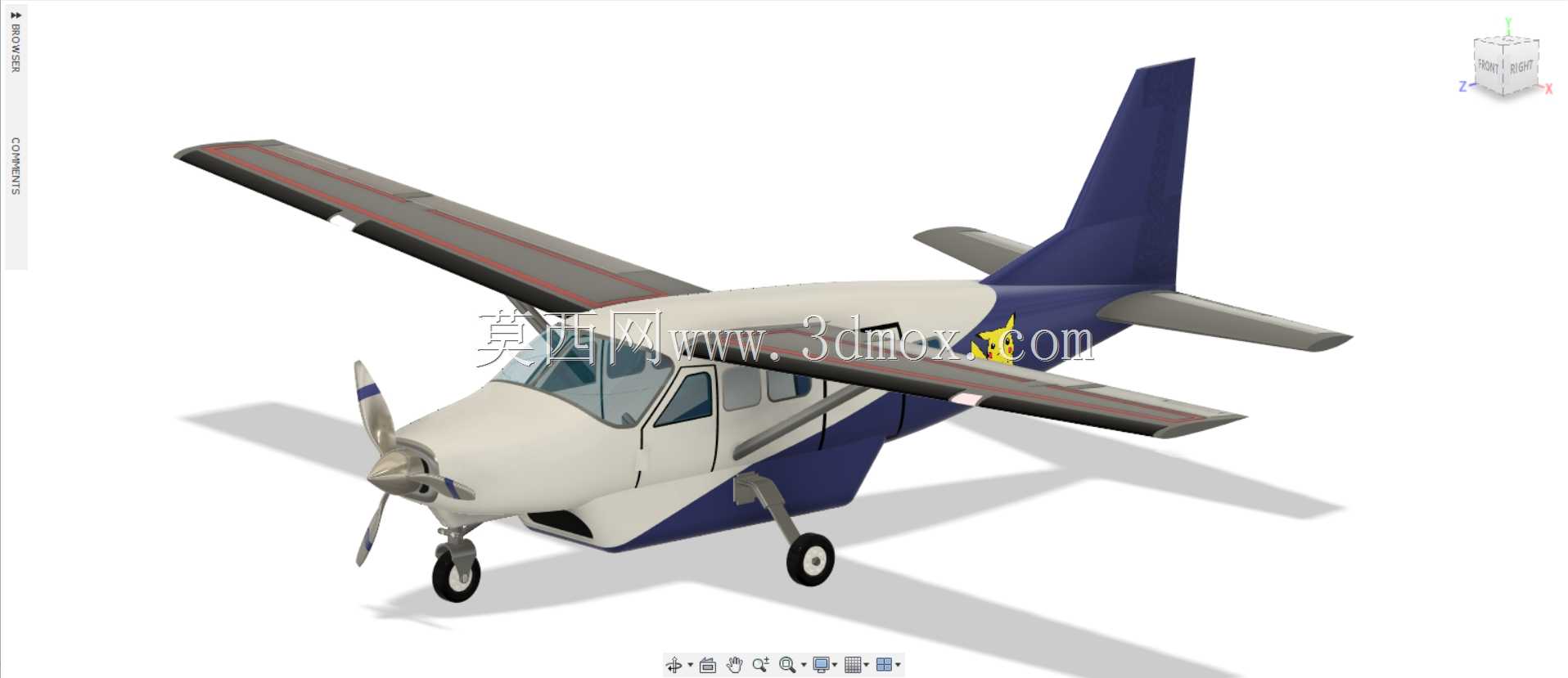

　　对于三维建模从业者来说，该模型的结构还原度能够支撑通航飞机的结构教学、作业方案模拟、改装附件的干涉检查等工作，建模过程中对机翼翼型、机身曲面连续性、起落架运动行程的准确还原，能够避免后续仿真分析、装配模拟时出现尺寸偏差，比如在模拟农林播撒作业时，可以基于该模型的机身流场分布，调整播撒口的位置与角度，避免播撒物被气流卷吸后撞击螺旋桨或垂尾结构；在做飞行培训模拟时，准确的舵面偏转角度、起落架位置关系，能够提升模拟操作的真实感，帮助学员更快建立飞行操作的空间认知。
