乐高侧面带螺柱拼接积木砖三维建模

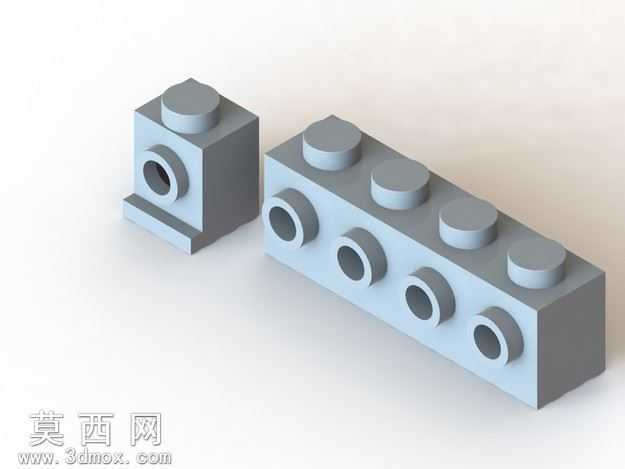

本次建模针对乐高侧面带螺柱的积木砖类零件展开，包含单凸点侧孔砖与1×4规格侧凸点长砖两款配置，建模过程以还原积木零件的标准化拼接结构为核心目标。建模初期先梳理乐高积木的通用尺寸规范，明确凸点直径、凸点间距、砖体壁厚、侧孔同轴度等核心参数，确保模型符合真实积木的拼接适配逻辑。建模阶段采用SolidWorks完成实体构建，先绘制砖体的基础矩形轮廓，通过拉伸命令生成砖体主体结构，再针对顶部凸点、侧面凸柱特征分别创建草图，采用拉伸凸台命令生成凸起结构，针对侧孔特征使用拉伸切除命令完成通孔构建，过程中严格控制各特征的位置公差，保证相邻凸点的中心距符合乐高积木的通用拼接标准，避免出现拼接错位、间隙过大的问题。材质与渲染阶段，为两款积木砖分别赋予哑光浅灰与淡蓝色的ABS塑料材质，调整材质的粗糙度参数模拟真实积木表面的微磨砂质感，避免材质反光过强导致的塑料廉价感；渲染时采用柔和的漫反射光源，从斜上方45度角打光，搭配弱度环境补光消除砖体侧面的死黑阴影，清晰呈现凸点、侧孔的边缘轮廓与结构细节，同时添加轻微的环境闭塞效果，强化砖体各结构的立体感，让模型视觉效果更贴近真实积木零件的实物状态。结构设计上，两款砖体均保留了乐高积木的核心拼接逻辑：顶部圆形凸点用于与上方积木的底部凹槽实现过盈配合，侧面的圆形凸柱可实现横向拼接拓展，单凸点侧孔砖底部带有定位凸边，可与带槽的基础积木实现限位拼接，1×4长砖的侧面均匀排布五个凸柱，可同时与多块横向积木完成拼接，满足多方向的搭建需求。建模过程中对砖体的所有棱边添加了微小的圆角特征，还原真实乐高积木的边缘倒角处理，避免尖锐直角带来的违和感，同时对凸点、侧柱的端面添加微小的拔模斜度，还原真实注塑零件的脱模特征，让模型的结构细节更具真实感，可用于积木搭建演示、玩具结构教学、创意拼搭方案验证等场景。
