离心放电电梯头部盖体结构三维设计

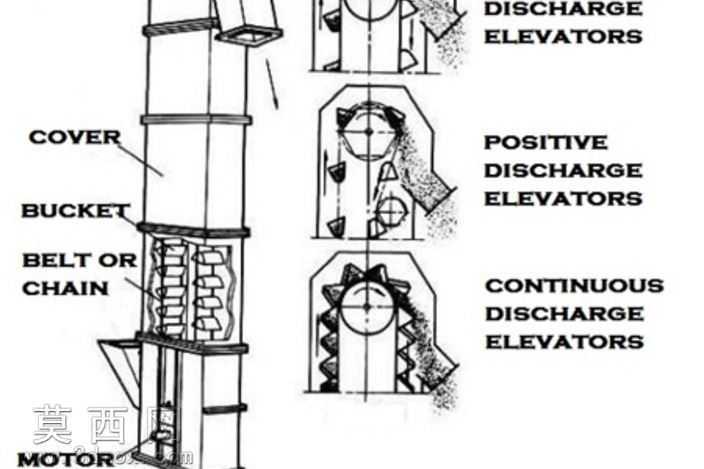

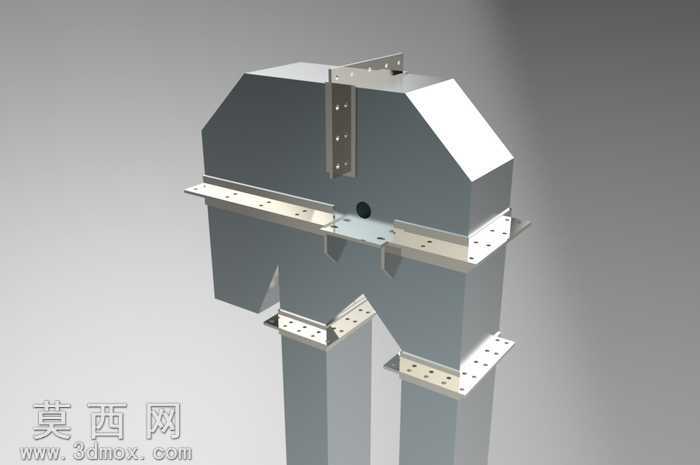

本作品为离心放电电梯的头部盖体结构三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先依据设备的气流走向、安装对接需求搭建整体骨架模型，再逐步拆分各个钣金构件、安装支架的独立特征，确保各部件之间的装配间隙、对接孔位完全匹配实际安装公差要求。模型整体采用多块钣金拼接的结构形式，主体壳体为对称式多边形腔体结构，能够适配离心放电工况下的气流导流需求，减少内部紊流产生，同时壳体外侧延伸出多组带安装孔的法兰折边，所有孔位均按照通用安装标准进行阵列排布，可直接与电梯的竖向风道、上部固定基座完成对接，无需二次修改孔位。建模过程中对钣金件的折弯半径、板材厚度均按照实际工业加工标准设置，还原了钣金折弯工艺的自然过渡特征，避免出现加工无法实现的尖锐直角、零厚度等错误结构。渲染阶段采用哑光金属材质模拟实际设备的冷轧钢板喷涂外观，通过环境光与定向光源的搭配，清晰呈现出各部件的折边层次、安装位分布，金属材质的粗糙度、反光度参数均经过反复调试，还原工业钣金构件的真实质感，同时通过半透明辅助线标注了各部件的装配定位关系，直观展现盖体与下部双风道结构的对接逻辑。设计过程中充分考虑了设备的检修维护需求，在壳体对应内部核心组件的位置预留了观察与操作开孔，开孔边缘做了折边强化处理，既提升了壳体整体的结构刚度，也避免了安装维护过程中锐边划伤的风险。各连接支架与主体壳体之间的连接位均设置了加强折边，能够承受设备运行过程中产生的振动载荷，避免长期运行出现连接松动、结构变形的问题，整体模型结构完整，特征清晰，可直接用于工程出图、装配模拟、工况仿真等后续工作环节。
