无人机航拍相机挂载减震支架结构

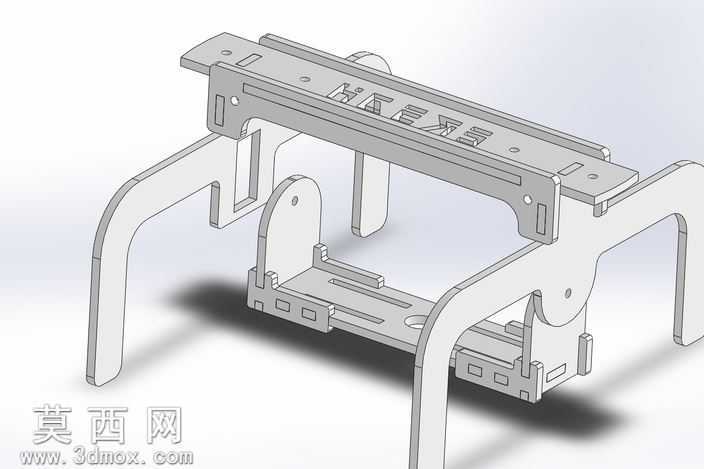

该模型为无人机航拍场景设计的相机挂载支架，建模阶段采用参数化特征建模思路完成整体结构搭建，首先基于航拍挂载的受力需求确定主体承载板的轮廓尺寸，通过拉伸凸台命令构建上层主安装板的基础实体，在安装板上阵列排布多组安装孔位，孔位尺寸适配常见无人机机身底部的安装螺柱规格，同时在安装板表面做轻量化开槽处理，在保证结构刚性的前提下降低支架整体自重，减少无人机飞行时的负载消耗。支架两侧的支撑臂采用折弯式结构设计，通过薄壁特征构建支撑臂实体，在支撑臂与上层安装板的衔接处做圆角过渡处理，避免应力集中导致的结构断裂，支撑臂下端与下层相机承载平台通过铰接结构连接，铰接位置预留销轴安装孔，可实现挂载平台的小角度俯仰调节，适配不同航拍视角的拍摄需求。下层相机承载平台同样采用镂空式结构设计，平台边缘设置多组卡接槽位，可通过绑带或卡箍快速固定不同尺寸的运动相机，平台与两侧支撑臂的连接位置设置减震安装位，可加装硅胶减震球过滤无人机飞行时产生的高频振动，避免航拍画面出现抖动模糊。渲染阶段采用哑光金属材质模拟支架的铝合金加工质感，调整材质的粗糙度与反射参数还原金属件的细腻表面纹理，通过环境光遮蔽效果凸显支架各部件的衔接缝隙与结构层次，整体渲染视角采用斜45度等轴测视角，完整呈现支架的装配关系与空间结构。设计过程中充分考虑航模飞行的实际使用场景，整体结构无突出尖锐边角，避免飞行过程中剐蹭线缆或机身部件，所有安装孔位均做沉头处理，保证安装后螺丝端面与支架表面齐平，减少飞行时的空气阻力，铰接位置的间隙控制在合理范围，既保证调节时的顺畅度，又避免间隙过大导致的相机晃动，整体结构兼顾轻量化与结构强度，适配小型多旋翼无人机的航拍挂载改装需求，可直接用于3D打印制作或数控加工生产实物配件。
