立式框架结构单工位自动化作业单机

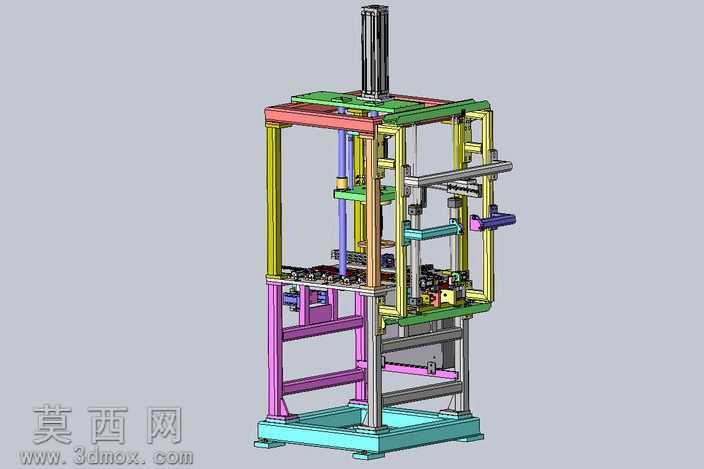

本模型为立式框架结构的单工位自动化作业单机，整体采用分层式铝型材搭建框架结构，在三维建模过程中严格遵循机械设计的装配逻辑，自下而上完成底座、中层作业区、顶层驱动区的层级搭建，每一处连接点位都对应实际工业装配的螺栓、角码固定结构，确保模型的装配干涉检查完全符合实际生产要求。建模过程中对不同功能模块做了明确的结构区分：底部采用加厚方管焊接式底座，预留了调平脚轮的安装位，保证设备放置的稳定性；中层作业区集成了工装夹具定位组件、工件承载滑轨、检测元件安装位，夹具模块采用快换式结构设计，可适配不同规格工件的装夹需求，侧向设置的操作工位预留了人工上下料的操作空间，同时配置了安全防护挡板的安装点位；顶层搭载竖向布置的驱动压装组件，配套导向轴、线性导轨保证压装动作的同轴度与运行精度，驱动组件旁侧布置了管线拖链，将气动管路、电气线路规整收纳，避免设备运行过程中管线剐蹭干涉。材质渲染阶段针对不同部件做了差异化的材质赋予：框架铝型材采用阳极氧化彩色区分不同功能段，既方便装配识别也还原了工业设备模块化设计的视觉特征，金属加工件赋予磨砂钢材质感，气动元件、传动部件分别对应工程塑料、镀铬金属的材质属性，底座做了喷塑哑光处理，整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕单工位作业的核心需求，将压装、检测、定位功能集成在同一机架内，精简了设备占地面积，框架采用标准化铝型材拼接方案，无需复杂焊接加工即可完成组装，降低了设备的制造成本与后期维护难度，各功能模块采用独立安装板固定，可根据实际工艺需求快速更换对应功能组件，适配多品类小批量的生产作业场景，模型完整还原了设备的所有连接结构、运动部件的行程空间，可直接用于方案评审、结构优化参考。
