直联式离心电机风机三维结构设计

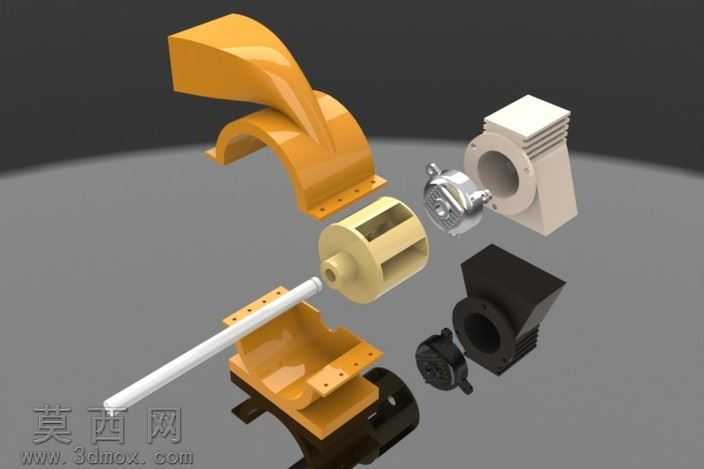

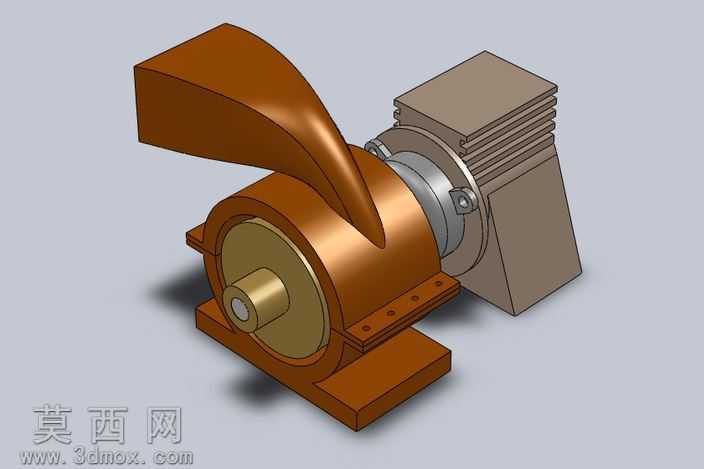

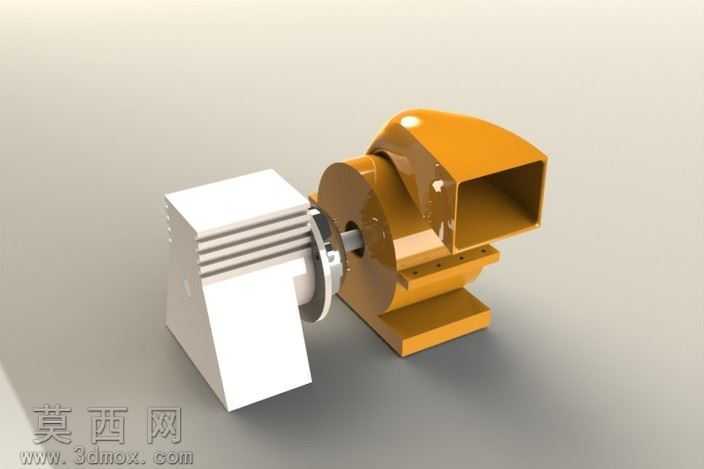

本模型采用三维参数化建模方式完成直联式离心电机风机的全结构设计，建模过程严格遵循机械设计规范，先完成核心部件的基准定位，以电机输出轴与风机叶轮的同轴度为核心装配基准，依次构建驱动电机、蜗壳壳体、叶轮组件、安装底座、出风口法兰等全部结构件。建模阶段对电机部分做了精细化还原，还原了电机壳体的散热筋结构、接线盒腔体、端盖定位止口、输出轴轴伸与键槽结构，保证电机与风机蜗壳的装配接口完全匹配，避免出现装配干涉问题。风机蜗壳部分采用螺旋线扫掠结合放样的建模方式，精准还原离心风机的阿基米德螺旋线型流道，流道内壁做了平滑过渡处理，减少气流在蜗壳内部的涡流损耗，出风口采用矩形法兰结构，预留了螺栓安装孔位，可直接对接通风管路。叶轮部分采用前向式叶片设计，叶片与轮盘、轮盖的连接位置做了圆角过渡处理，既符合实际加工的工艺要求，也能降低叶轮高速旋转时的应力集中问题。材质渲染阶段，为电机壳体赋予哑光白色工程塑料质感材质，还原工业电机常用的喷塑表面效果，散热筋位置做了细微的粗糙度调整，模拟真实铸件喷塑后的表面肌理；风机蜗壳、底座、出风口部分赋予暖黄色金属烤漆材质，添加细微的金属颗粒质感与表面清漆层的高光反射效果，还原工业风机常用的烤漆外观；金属轴、连接螺栓部分赋予抛光金属材质，添加轻微的使用磨损痕迹提升真实感；场景采用柔和的三点布光，主光从侧上方照射突出模型的结构轮廓，辅光弱化阴影死黑区域，添加柔和的地面投影，让整体渲染效果真实清晰，完整展现产品的结构细节与外观特征。设计过程中重点考量了直联传动的结构优势，省略了皮带传动等中间传动结构，让电机输出轴直接驱动叶轮旋转，既缩小了整体设备体积，也提升了传动效率，安装底座采用一体化铸造结构设计，预留了地脚安装孔，可直接固定在设备机架或安装基础上，整体结构紧凑合理，可直接用于通风排风系统的方案展示、结构校核、教学演示等场景。
