大黄蜂类smallframe摩托车离合器结构设计

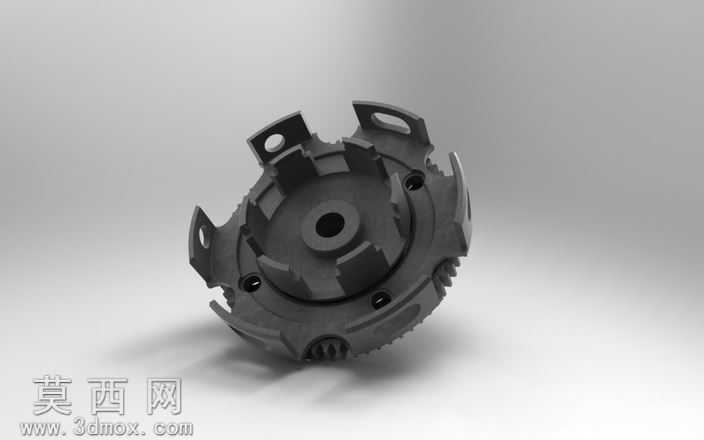

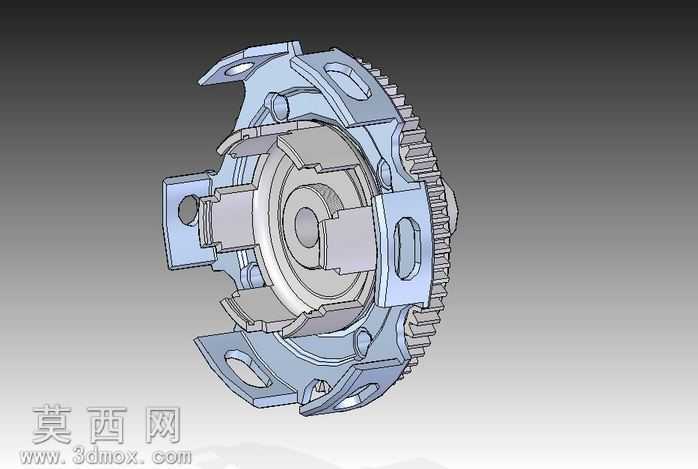

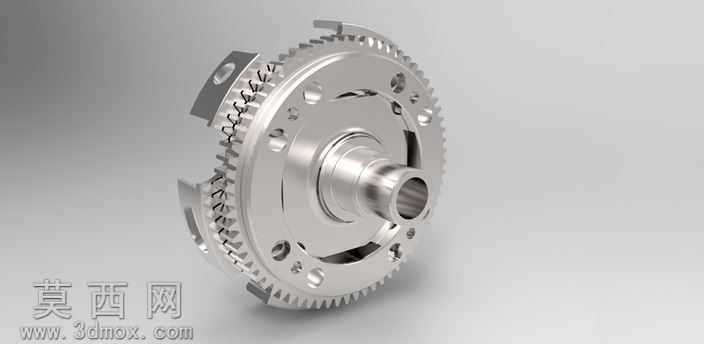

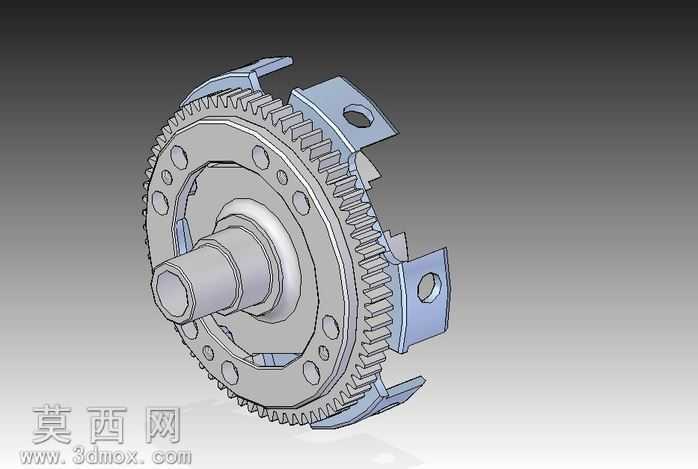

本作品为针对小型踏板动力单元设计的离合器三维结构模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对离合器的每一处装配间隙、配合公差都做了参数化约束，确保模型可直接对接后续的工程图导出与生产加工参考。模型整体采用爆炸视图与装配体结合的展示方式，渲染阶段为金属冲压外壳赋予了哑光镀锌钢材材质，还原了冲压件表面的细微磨砂质感与边缘冲压圆角特征，对内部的摩擦片组则赋予了复合摩擦材质，通过调整材质粗糙度与反射参数，区分出摩擦工作面的高摩擦系数质感与钢片基底的金属光泽，中心花键轴部分做了调质钢材质渲染，还原了机加工表面的细腻刀纹与金属反光特性。结构设计上，该离合器为湿式多片离心式结构，外围集成了启动从动齿圈，齿圈与离合器外壳采用一体化冲压成型设计，外壳上均匀分布的三个安装凸耳带有定位通孔与加强翻边，既保证了安装定位精度，又通过翻边结构提升了冲压件的结构强度，避免高转速下外壳出现形变。内部的离心甩块采用弧形卡槽定位设计，配合复位弹簧实现转速阈值下的结合与分离动作，摩擦片组采用交错叠装结构，花键毂与中心轴采用渐开线花键配合，保证动力传输过程中的同轴度与承载能力。设计过程中充分考虑了smallframe车型的紧凑安装空间，将离合器的轴向尺寸做了优化压缩，同时保证摩擦片的有效接触面积满足动力传输需求，所有的卡扣、定位槽、弹簧安装位都做了防呆设计，避免装配过程中出现错装问题，模型的每一个零件都保留了完整的建模特征树，可根据实际需求对弹簧刚度、摩擦片数量、齿圈模数等参数进行调整，适配不同排量的动力单元使用。
