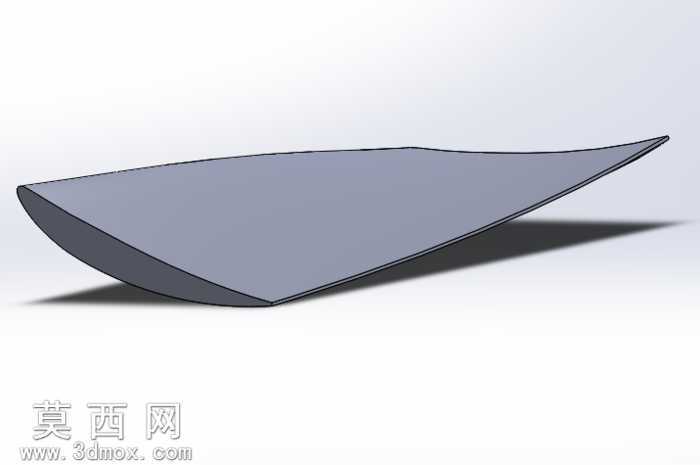

风力涡轮机翼型剖面结构三维建模作品

本作品为风力涡轮机翼剖面的三维参数化建模成果，建模过程依托三维设计软件完成，整体围绕风力机叶片核心翼型的气动外形特征展开构建。建模初期先梳理翼型的气动轮廓逻辑，参考低速风力机翼型的坐标点位，先绘制翼型的上下翼面基准曲线，精准控制翼型的前缘曲率、最大厚度位置以及后缘收窄角度，保证翼型剖面符合风力捕获的气动设计要求。曲面构建阶段采用放样与边界曲面结合的方式，先将翼型剖面沿展向做等比例延伸控制，保证翼面的曲面连续性，避免出现曲面褶皱、曲率突变的问题，同时对翼型的前缘钝度、后缘锐度做精细化调整，还原真实风力机翼剖面的结构特征。材质渲染阶段，为模型赋予哑光金属质感的工程材质，模拟风电叶片常用的玻璃钢复合材料基底质感，调整材质的粗糙度、反射率参数，搭配柔和的环境漫反射光照，添加贴合地面的软阴影效果，清晰呈现翼型剖面的厚度变化、曲面弧度以及上下翼面的压差形态特征。结构设计上，该剖面模型完整还原了翼型的承力轮廓，上翼面的凸起弧度与下翼面的相对平缓形态形成明确的气动外形差，能够直观展示风力涡轮叶片捕获风能时的剖面受力基础形态，模型的曲面精度满足气动原理演示、结构教学以及叶片前期设计参考的使用需求。建模过程中对翼型的关键参数做了可控化处理，可通过调整基准曲线的点位参数快速修改翼型的厚度、弯度等核心指标，适配不同功率等级风力涡轮的叶片剖面设计参考需求，整体模型无破面、无冗余几何特征，曲面顺滑度达到工业级展示标准，能够清晰呈现风力涡轮机翼剖面的核心结构与外形特点。
