工业级七口防护型USB集线扩展装置

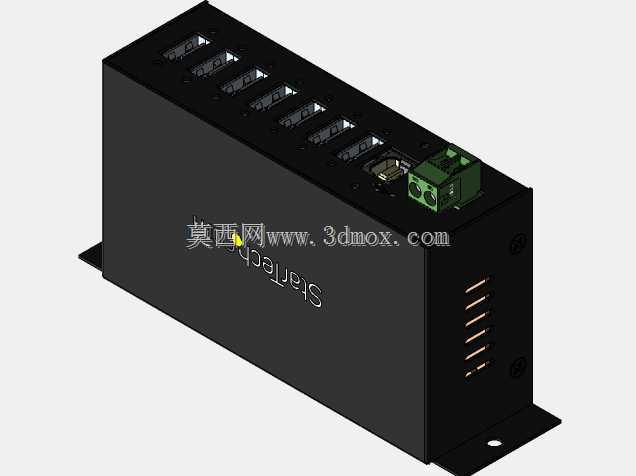

　　在工业现场的设备调试、数据采集场景中，普通消费级USB集线器往往难以应对复杂的工况，这款七口工业USB集线器的三维结构设计，完全围绕工业现场的实际使用需求展开。从安装结构来看，设备主体采用封闭式金属壳体，两侧延伸出带安装孔的固定耳片，可直接通过螺栓固定在机柜内部的安装梁、设备侧壁或者DIN导轨适配板上，安装孔位的间距预留了标准机柜安装的通用尺寸，不需要额外制作转接支架就能完成部署，壳体底部与安装面之间预留了2mm的间隙，避免设备底面直接贴合金属安装板造成的静电积累或者凝露浸泡问题。

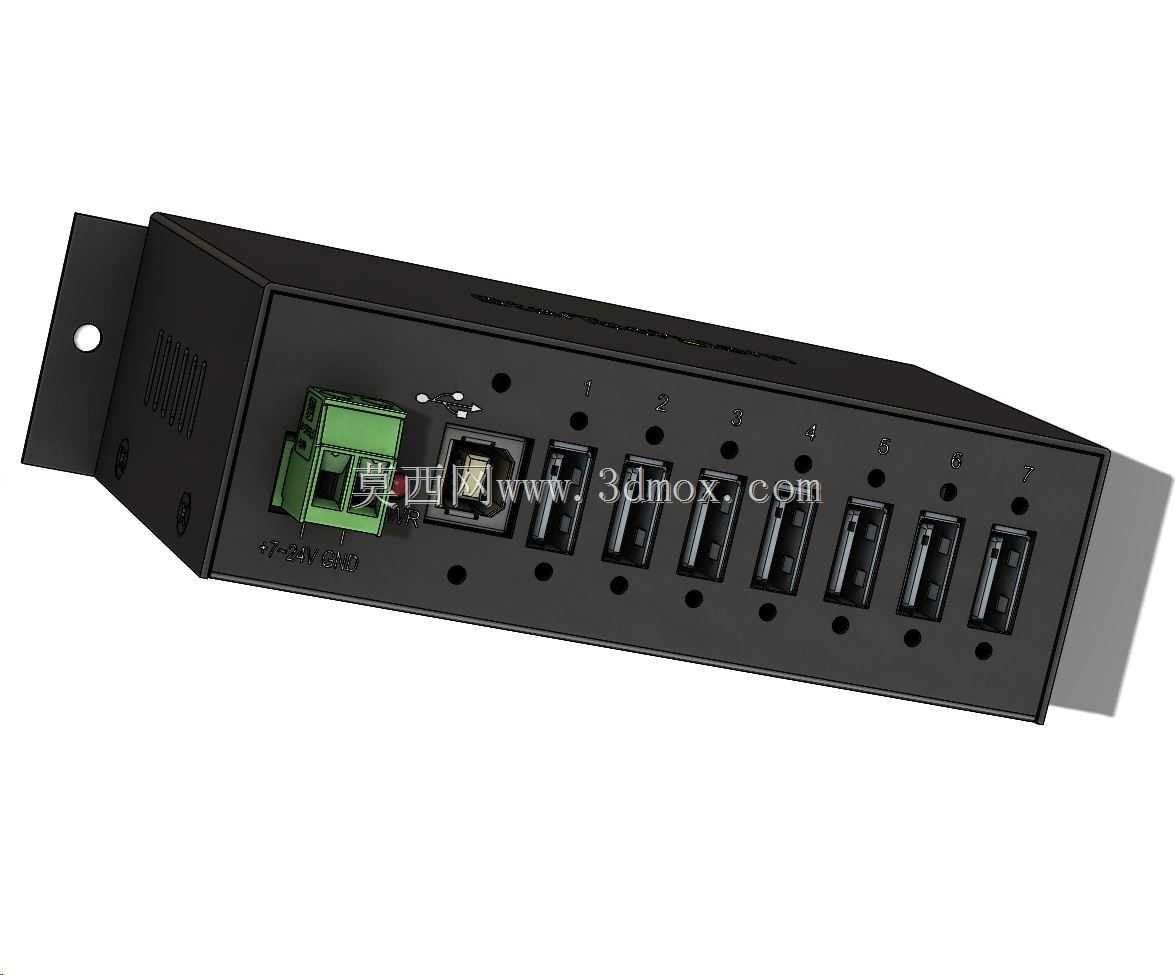

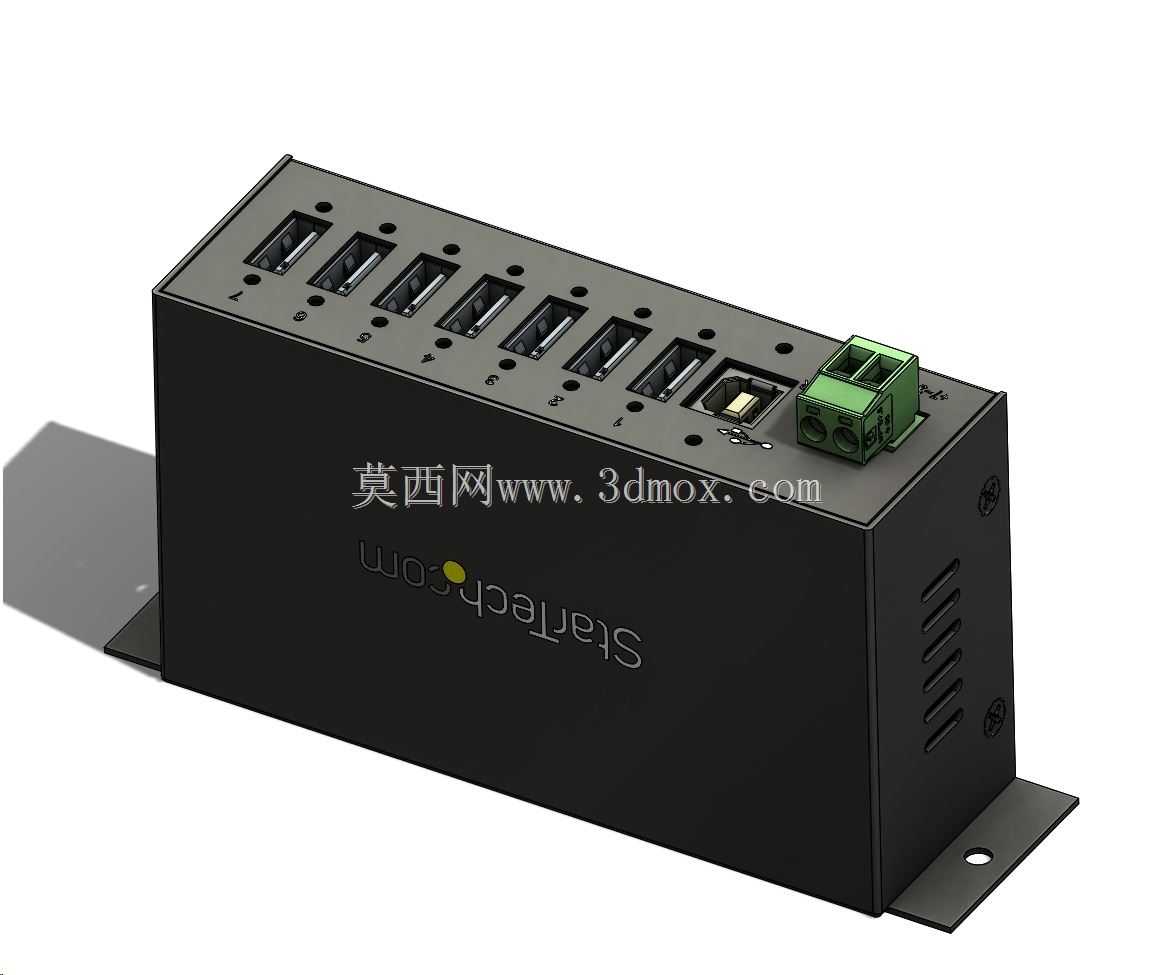

　　接口布局上，设备正面排布七个USB Type-A接口，每个接口旁都蚀刻有清晰的端口序号标识，方便现场运维人员快速对应接入设备的端口编号，排查接线故障时不需要反复插拔核对；壳体侧面设置了工业级绿色端子电源接口，支持宽压直流供电，相比消费级产品的USB总线供电模式，能够为每个端口提供稳定的电力输出，即使同时接入七个高功耗的工业USB设备，比如工业相机、数据采集棒、USB转串口模块，也不会出现供电不足导致的设备掉线、识别失败问题。电源接口旁设置了独立的电源状态指示灯，运维人员在机柜外就能快速判断设备供电是否正常，不需要凑近设备逐个端口排查。

　　壳体的结构设计充分考虑了工业现场的防护需求，整体采用折弯一体成型的金属板材，接缝处做了折边咬合处理，既能够提升壳体的结构强度，抵御现场的轻微磕碰，也能起到一定的电磁屏蔽作用，减少车间内变频器、伺服电机等设备产生的电磁干扰对USB信号传输的影响，避免数据传输过程中出现丢包、断连的情况。壳体侧面开有阵列式通风散热槽，设备长时间满负载运行时，内部电路产生的热量可以通过散热槽自然对流排出，不需要额外加装散热风扇，既降低了设备运行的噪音，也避免了风扇转动带入粉尘造成的内部电路积灰问题，适配多粉尘的工业车间环境。

　　从建模细节来看，每个USB接口的内部金属弹片、接口周围的定位凸台都做了1:1的还原，固定耳片上的安装孔做了沉头设计，螺栓固定后螺帽不会突出耳片表面，避免刮伤接线或者运维人员的手部；壳体表面的文字标识采用凹陷蚀刻的结构建模，不是简单的贴图处理，在做结构装配校验的时候，可以直接验证标识位置与接口、安装位的相对尺寸是否符合生产要求，不会出现标识错位、被安装件遮挡的问题。设备的整体外形尺寸控制紧凑，宽度仅比七个USB接口的排布总宽多出30mm的壳体余量，深度方向预留了电路PCB板的安装空间与接线余量，不会占用过多的机柜内部安装空间，在紧凑的小型工控机柜内也能灵活找到安装位置。

　　实际应用中，这类工业USB集线器多用于工业自动化生产线的视觉检测工位，连接多台工业相机传输图像数据，也会用在设备调试工位扩展工控机的USB接口，连接调试下载线、参数采集模块，或者在机房内连接多台USB加密狗、外设终端。相比消费级集线器，它的结构设计完全服务于工业场景的可靠性需求，没有多余的装饰性结构，所有的外形特征、安装结构、接口布局都围绕长期稳定运行、快速部署运维的目标设计，建模时还原的所有结构细节，都可以直接用于生产前的结构校验、安装模拟，提前验证设备在机柜内的安装空间、接线弯折半径是否满足要求，避免实际安装时出现干涉、接线长度不足的问题。
