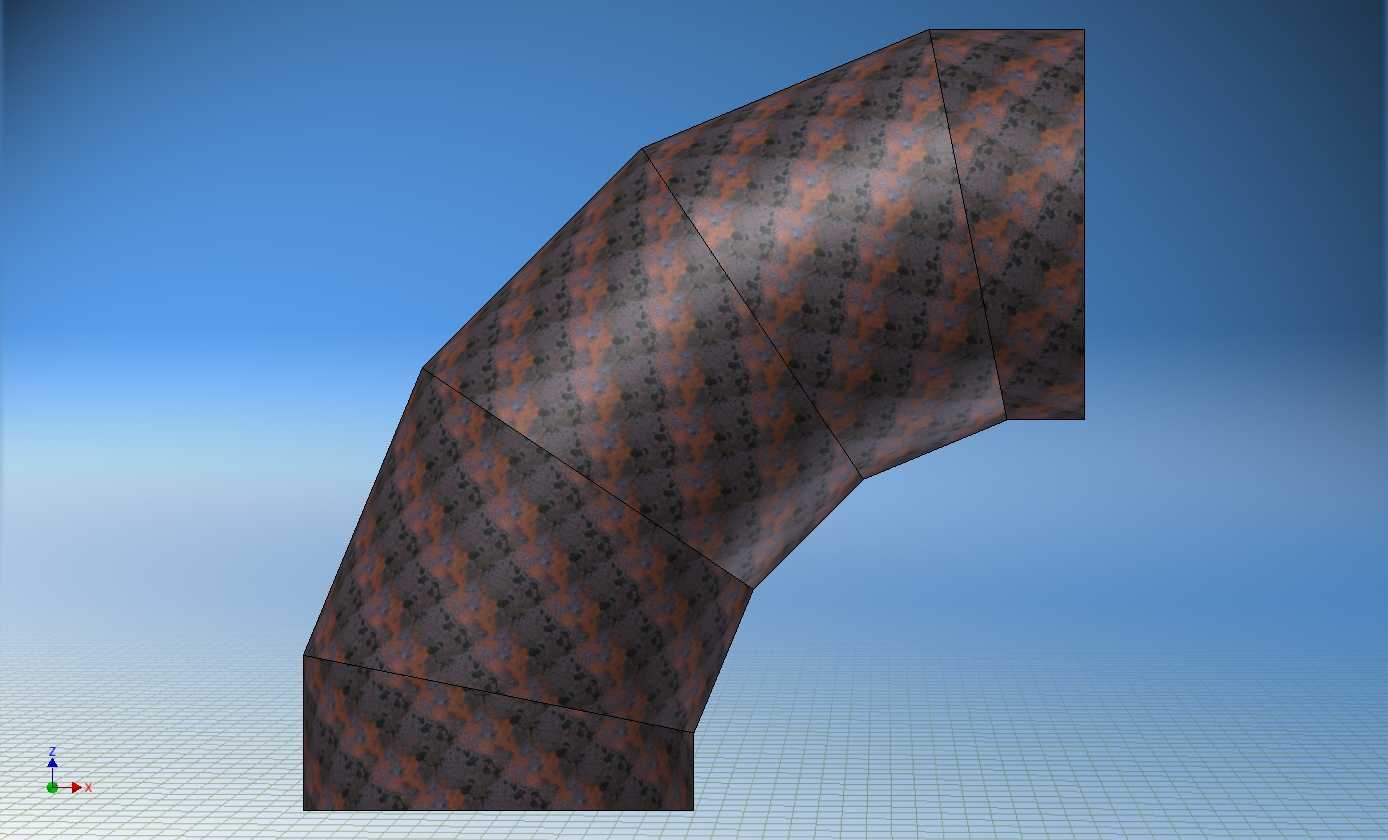

90度斜接1/2寸电除尘管道弯头结构

　　在工业除尘系统的管网布设环节，这类斜接式90度弯头是衔接不同走向除尘风管的核心部件，多用于电除尘器进出口的风道转向位置，适配1/2寸管径的支管路布设场景，常见于冶金、建材、火电等行业的电除尘配套通风系统中，承担含尘气流转向导流的作用，避免风道直角转向造成的局部阻力陡增，减少管内积灰堵塞的概率。从结构设计逻辑来看，该弯头采用多段斜切管节拼接的虾米弯结构形式，没有采用一体冲压或铸造的成型方式，核心是适配现场钣金加工的制作需求，每一段管节的斜切角度经过精准核算，拼接后形成平滑的90度转向弧面，气流经过时的局部阻力系数远低于直角焊接弯头，能够降低除尘系统的风机运行负载，减少能耗。设计过程中首先要确定弯头的弯曲半径，

　　这类除尘用弯头的弯曲半径通常取管径的1.5-2倍，既保证气流转向顺畅，又不会占用过多的安装空间，每一段管节的展开下料都需要经过钣金展开计算，确保拼接时接缝严密，不会出现漏风问题，毕竟除尘系统的漏风会直接影响除尘器入口的风量分配，降低整体除尘效率。从安装边界来看，该弯头两端为直边段，长度满足法兰连接或抱箍连接的操作空间需求，安装时不需要额外搭配过渡短节，两端接口的同轴度偏差控制在行业允许范围内，能够直接和同管径的直风管对接，适配现场的支架布设间距，弯头自身的重量较轻，不需要额外设置独立承重支架，依托相邻风管的支架即可完成固定。在实际使用场景中，这类斜接弯头的内壁平滑，没有突兀的凸起或凹陷，含尘气流经过时不会形成局部涡流，

　　也就减少了粉尘在弯头位置的沉积，避免长期运行后管内积灰造成的通流截面缩小，很多电除尘系统的支管路因为弯头选型不当，运行半年到一年就会出现弯头位置积灰堵死的问题，这种多节斜接的结构能够大幅降低积灰风险。从加工制作的角度，这种分节斜接的结构不需要专用的弯管设备，普通的钣金剪板、折弯、焊接设备即可完成制作，现场维修更换也十分便捷，不需要定制特殊的成型管件，对于运维成本控制有明显优势。设计时还需要考虑管壁的耐磨需求，因为含尘气流在转向时会对弯头外侧管壁造成持续冲刷，图中所示的管壁做了耐磨纹理处理，实际应用中也可以根据粉尘浓度、磨琢性选择对应的耐磨板材厚度，或者在弯头外侧加装耐磨衬层，提升部件的使用寿命。在管网布局时，

　　这类弯头可以灵活适配现场的空间限制，当风道走向遇到设备、梁柱等障碍物时，通过调整弯头的节数和每节的斜切角度，可以微调转向的曲率，不需要重新设计整个管网的走向，对于现场改造项目的适配性很强。另外，该弯头的接缝采用满焊工艺处理，焊接后做打磨平整，保证内壁的光滑度，避免焊缝位置挂灰，长期运行的稳定性更好，相较于一体成型的冲压弯头，这种结构的制作成本更低，交付周期更短，尤其适合小口径支管路的非标准化布设需求，在电除尘系统的分支管、测点旁通管等位置应用十分广泛。
