带脚轮剪叉式旋转升降工装架设计

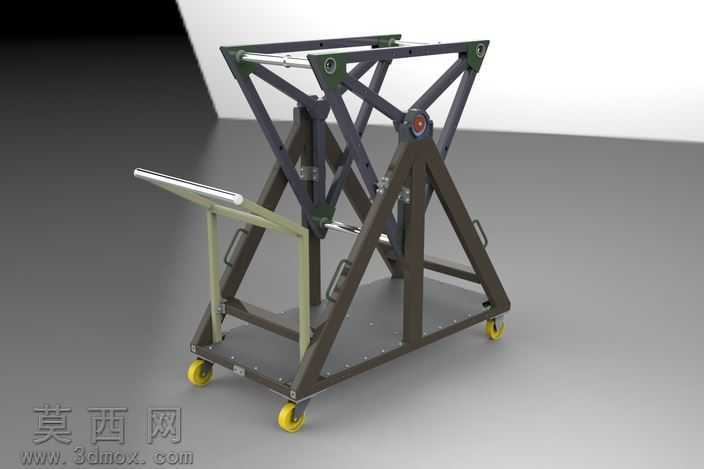

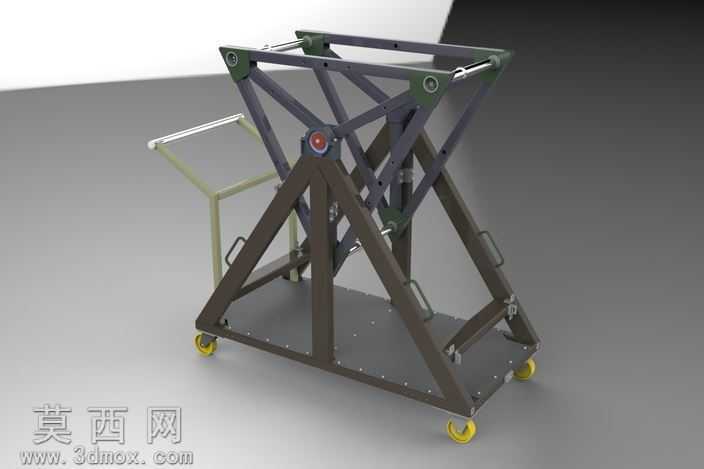

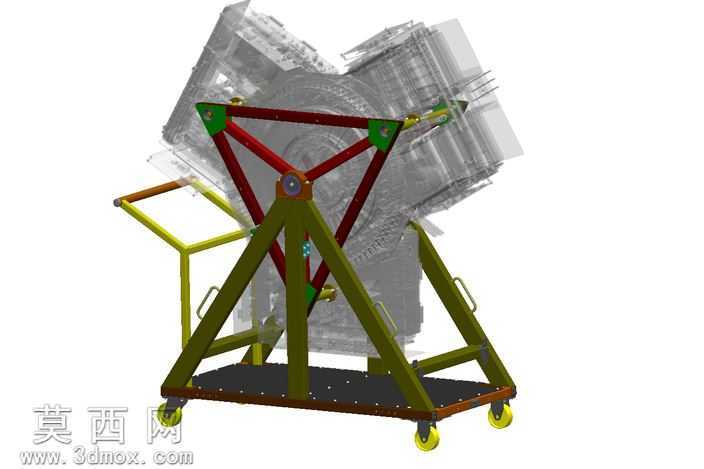

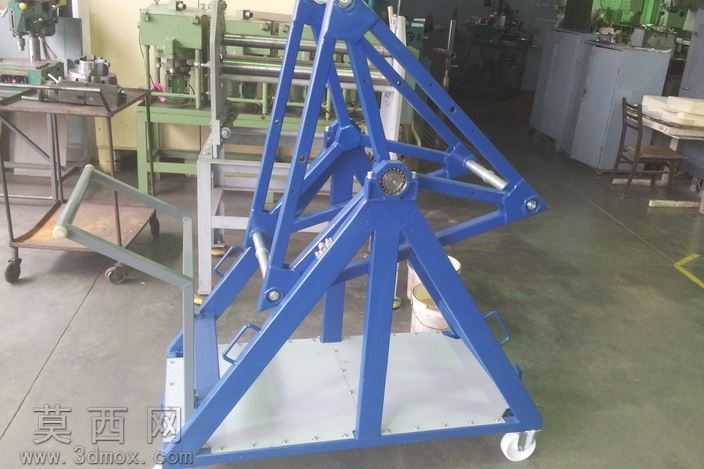

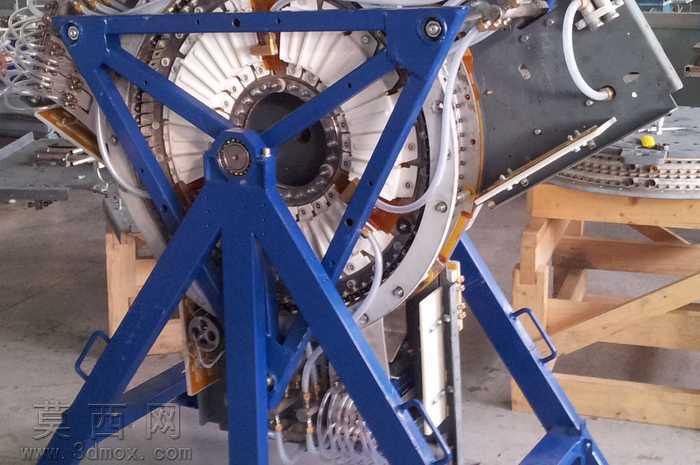

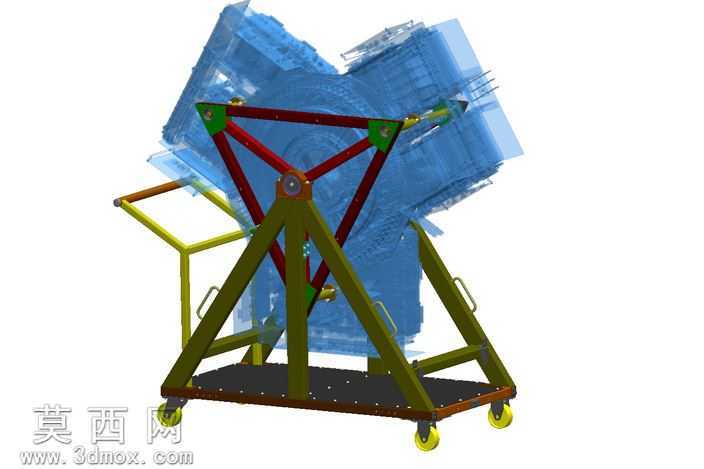

本作品为可移动剪叉式旋转承载工装架，采用三维参数化建模完成整体结构设计，建模过程中对各部件进行全约束装配，确保各运动副的运动逻辑符合机械原理，可实现升降动作、顶部旋转动作的运动仿真验证。模型渲染阶段采用哑光金属材质模拟主体钢结构的厚重质感，对脚轮的橡胶部分赋予高摩擦哑光橡胶材质，扶手部分做防滑金属磨砂处理，顶部旋转铰接处做金属光泽高亮处理，还原真实工业设备的材质表现。结构上采用三角稳定型底架作为承载基础，底架底部安装四个万向脚轮，可实现设备的灵活移动与位置调整，底架侧面设置推拉扶手，方便操作人员推移设备；中部采用多组剪叉连杆结构作为升降执行机构，连杆之间通过铰接销轴连接，保证升降过程中结构的同步性与稳定性，剪叉连杆侧面设置辅助握持把手，方便手动调整升降姿态；顶部设置方形承载框架，框架与剪叉机构顶部通过中心旋转铰接座连接，可实现承载面的水平旋转调整，满足不同角度的设备安装、检修作业需求。设计思路围绕设备安装作业的实际需求展开，兼顾移动灵活性、升降承载稳定性与角度调整便利性，整体结构采用型钢焊接式框架设计，在保证结构强度的同时控制整体重量，各铰接位置预留标准轴承安装位，可降低运动过程中的摩擦损耗，延长工装使用寿命。模型完成后对各运动部件进行干涉检查，确认升降、旋转过程中无部件碰撞问题，各受力部位做加强筋结构优化，避免承载过程中出现结构变形，可直接作为发电机等中小型设备的安装承载工装使用，适配车间内设备移位、角度调整、安装检修等多种作业场景。
