弹子锁芯与配套钥匙剖切结构三维设计

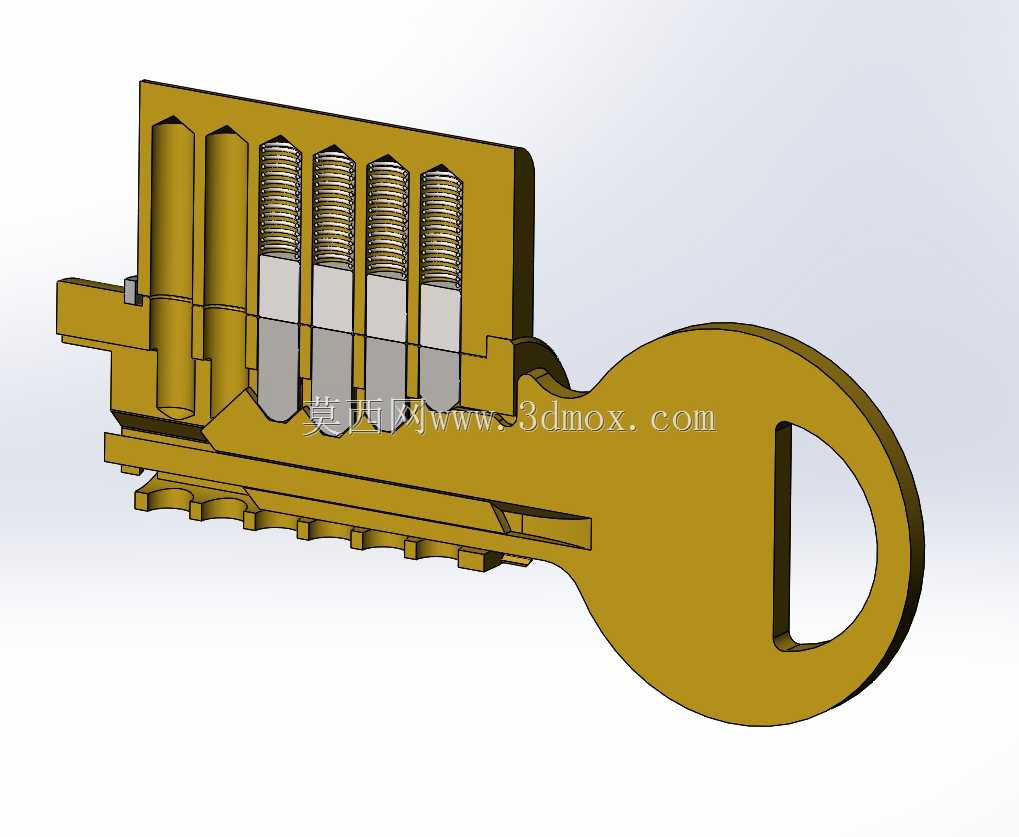

　　日常民用、商用场景里的弹子锁是应用覆盖范围极广的锁具品类，从入户门、室内房门到文件柜、储物箱，再到部分工业设备的检修舱门，都能见到这类锁具的身影，其核心的销制栓锁结构经过上百年的迭代优化，已经形成了非常成熟的可靠性验证体系，也是多数机械锁具设计从业者入门阶段必须吃透的典型结构。本次呈现的剖切结构模型，完整还原了弹子锁的核心工作逻辑，没有做多余的外壳装饰遮挡，直接把内部的弹子排布、弹簧预压、钥匙齿形匹配的全部配合关系暴露出来，能让结构设计人员直观理解锁具的闭锁、解锁动作原理。

　　从实际功能特性来看，这套结构基于主锁930的销制栓锁逻辑设计，配套的钥匙适配5号主锁的齿形规范，锁体内部沿钥匙插入方向排布了多组上下弹子，闭锁状态下，上弹子在弹簧的预紧力作用下，卡入锁芯与锁体外壳的配合接缝处，将锁芯完全锁止，无法转动；当匹配的钥匙完全插入锁芯钥匙孔后，钥匙上不同高度的齿位会将对应位置的下弹子向上顶起，让所有上下弹子的分界面刚好与锁芯和外壳的转动配合面齐平，此时锁芯不再受弹子的卡滞约束，随钥匙转动即可完成解锁动作。

　　设计思路上，这套模型优先还原了弹子锁的核心配合公差逻辑，没有为了外观渲染效果牺牲结构的准确性：每一组弹子的直径都与锁芯内的弹子孔做间隙配合设计，预留了足够的活动余量避免卡滞，弹簧的预压行程经过匹配计算，既保证闭锁状态下上弹子有足够的卡入深度，不会因为轻微震动出现错位滑开的问题，也不会因为弹簧压力过大导致钥匙插入阻力过高，影响实际使用手感。钥匙的齿形高度完全对应每一组下弹子的抬升高度，齿形的过渡位置做了圆角处理，模拟实际量产钥匙的导入倒角，避免插入钥匙时出现齿尖卡滞弹子的问题。

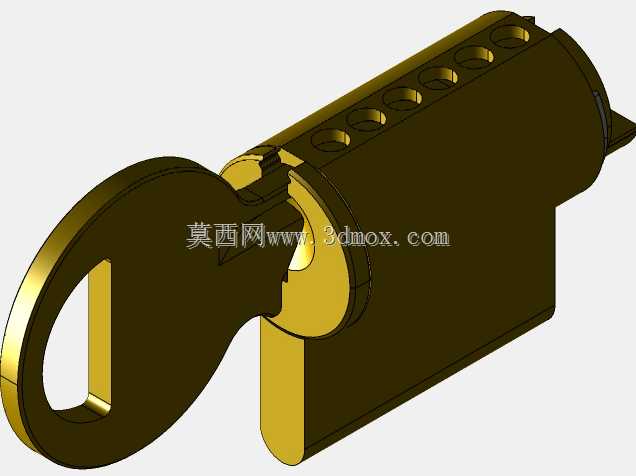

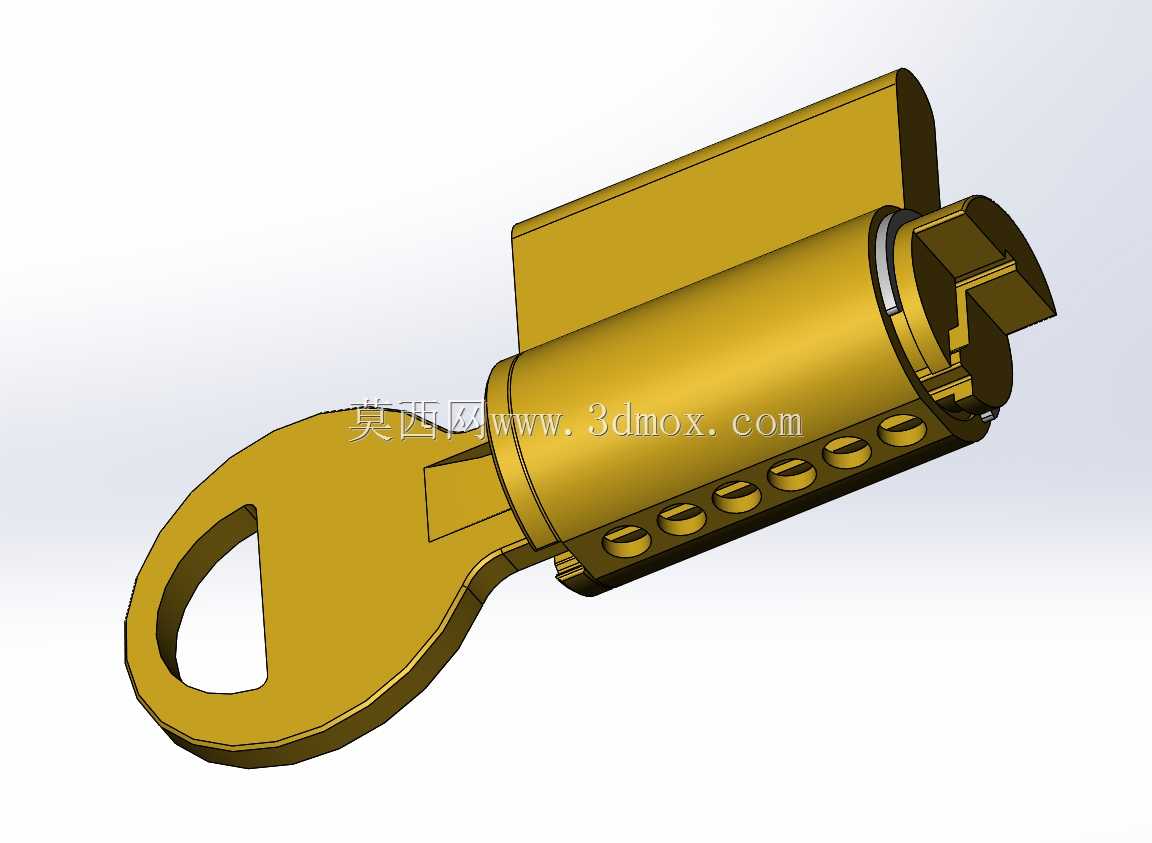

　　从安装边界与尺寸适配角度来看，这类弹子锁芯的外形尺寸可以根据不同的安装场景做适配调整，常规民用房门锁芯的安装直径通常在18-25mm区间，长度根据门厚从60mm到110mm不等，锁芯端部的拨片尺寸需要和锁体内部的传动槽匹配，保证转动锁芯时能顺利带动锁舌完成伸缩动作。模型中呈现的锁芯外壳定位台阶、弹子孔的排布间距，都参考了量产弹子锁的通用尺寸规范，设计人员可以直接在这个结构基础上调整外壳尺寸、弹子数量、齿形组合，快速衍生出不同安全等级、不同安装规格的锁具方案，不需要从零开始搭建核心的弹子配合结构，能大幅缩短锁具开发的前期建模周期。

　　对于刚接触锁具结构的设计人员来说，这类剖切模型的参考价值远高于成品锁的外观模型，能直接理清弹子锁最容易出问题的几个配合位置：比如弹子孔的同轴度如果偏差过大，会导致弹子活动卡滞，解锁不顺畅；弹簧的线径、圈数如果选择不当，要么预紧力不足容易被异物拨开，要么钥匙插拔阻力过大；钥匙齿形的公差如果控制过松，会出现互开率过高的问题，公差过严则会导致量产钥匙的匹配率下降，这些细节在完整的剖切结构里都能直观看到配合关系，比单纯看二维图纸的剖视图更容易理解空间配合逻辑。在实际锁具开发过程中，设计人员通常会先搭建这类核心结构的原理模型，验证弹子排布、齿形匹配的逻辑没有问题后，再叠加外壳、锁舌、拨片等外围结构，完成整体的锁具设计，能有效避免后期结构验证时出现核心原理性的问题，减少反复改模的成本。
