木质履带式玩具起重机结构设计

这款木质履带式玩具起重机，核心定位是面向低龄儿童的益智类木质玩具，同时也可作为木质手工制作、机械原理启蒙的教学演示载体，在儿童益智玩具开发、中小学科创实践教具、木质文创产品设计领域都有对应的应用场景。不同于工业级起重设备的重载设计需求，该产品的设计核心围绕安全无锐角、结构易组装、动作可复现三个核心方向展开，所有外露棱边均做了R2以上的圆角倒钝处理，避免儿童使用过程中出现磕碰划伤的风险，整体结构全部采用木质板材切割拼接而成，无需金属紧固件之外的复杂连接件，普通爱好者按照装配指引即可完成整机组装。

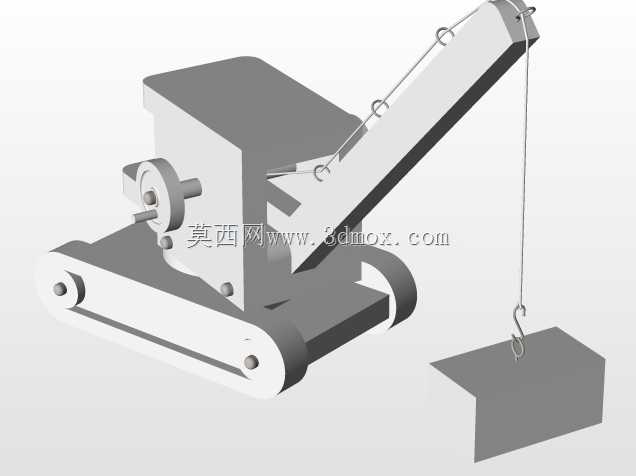

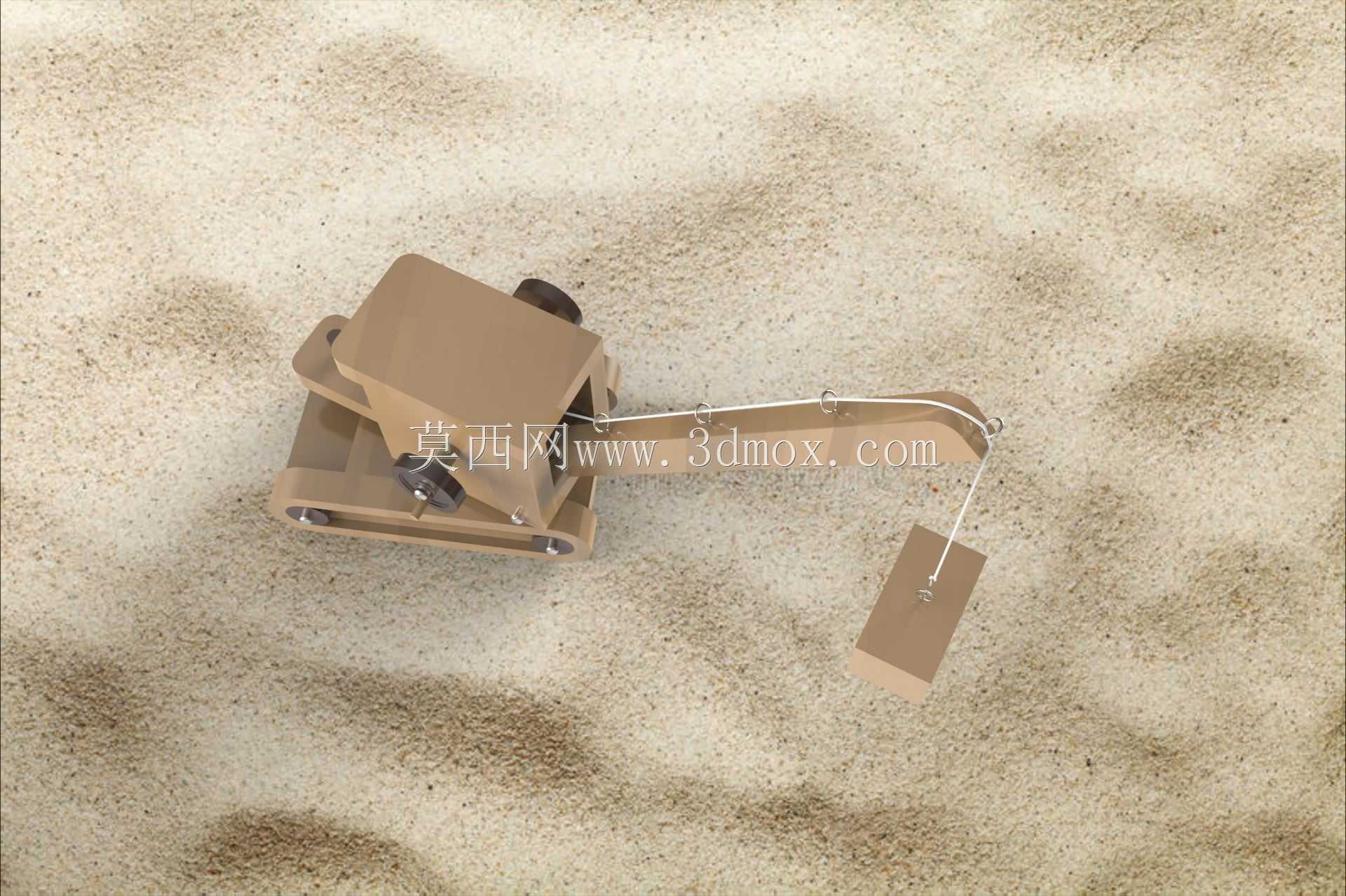

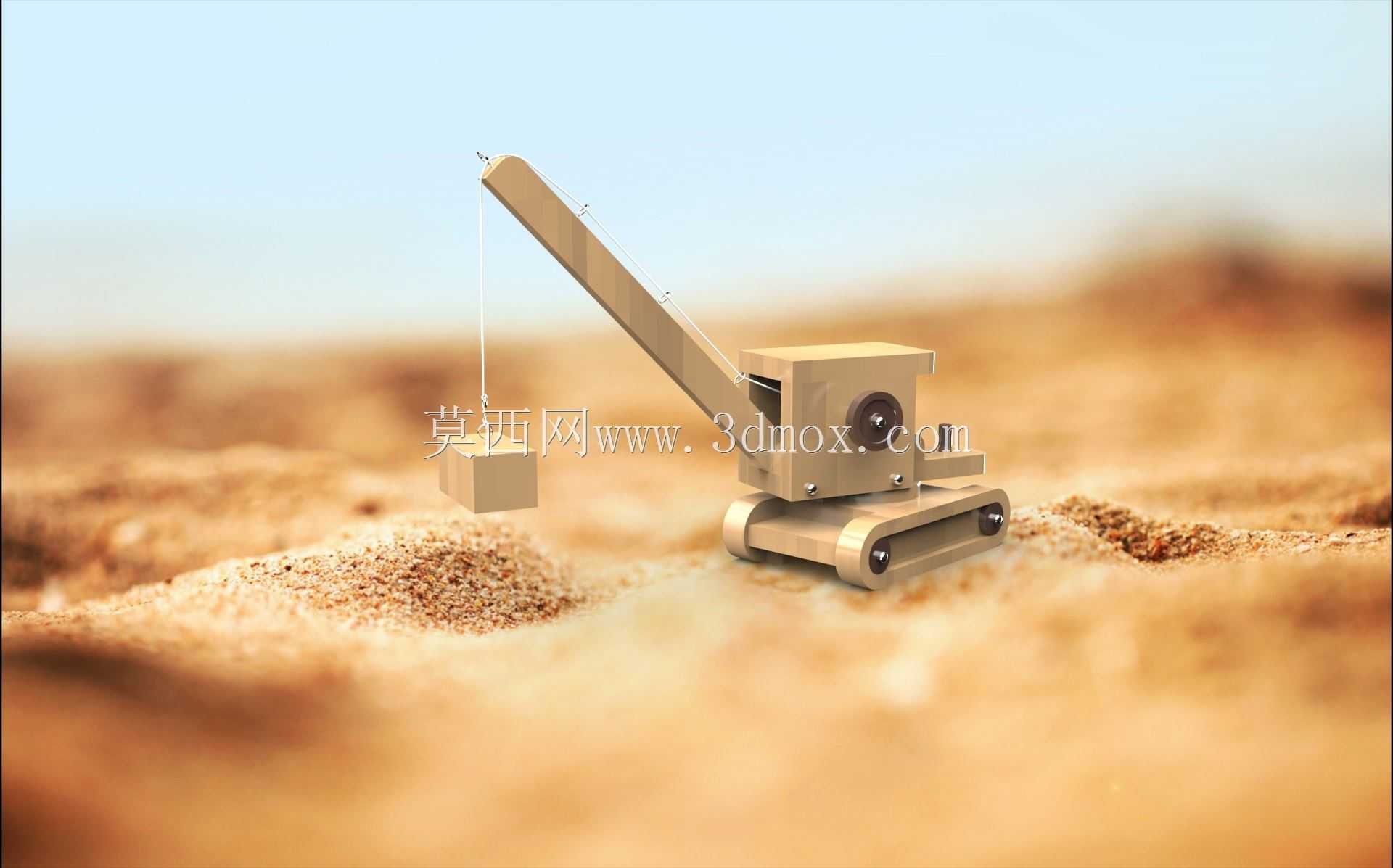

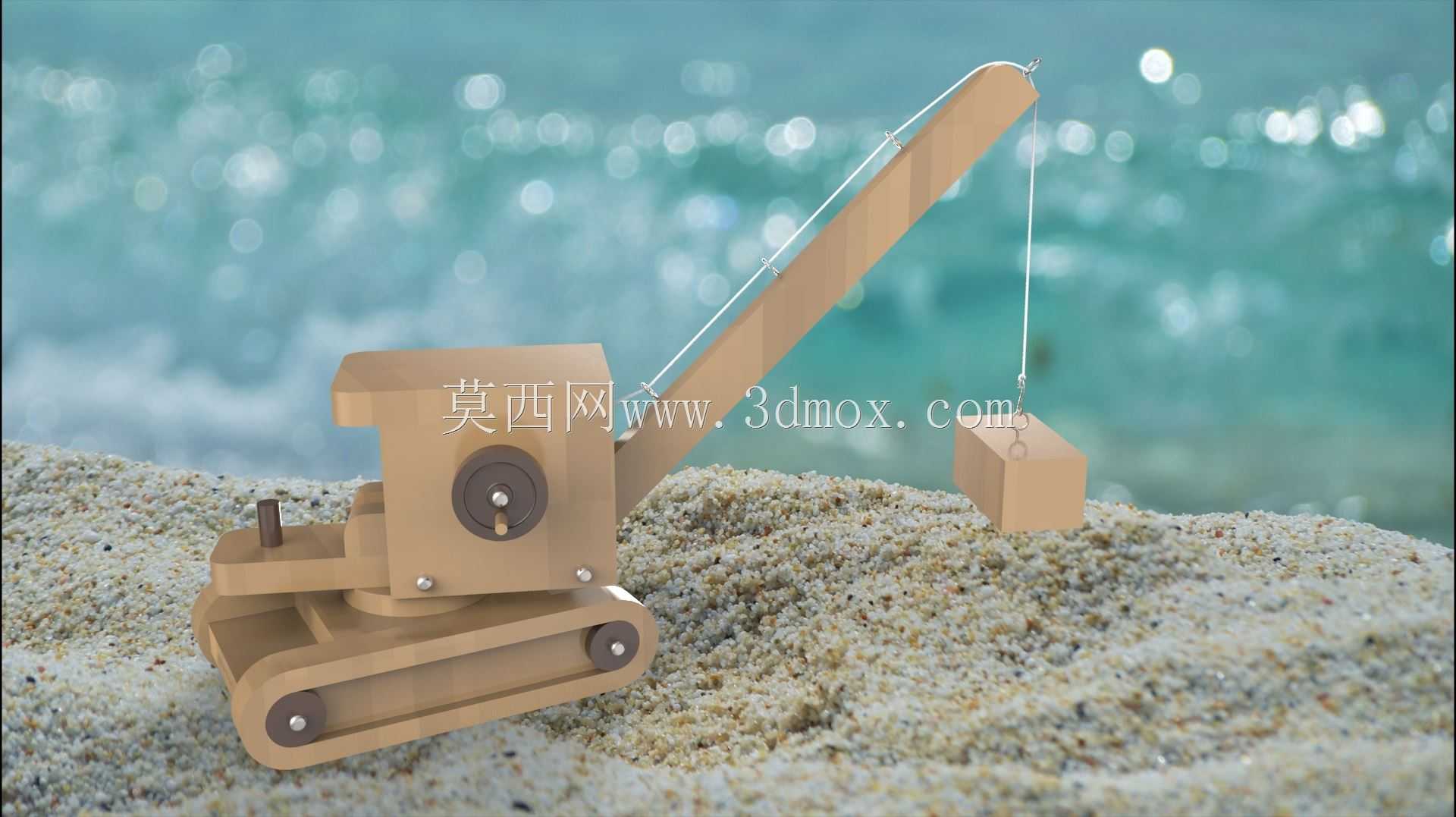

从功能特性来看，该产品完整复现了真实履带起重机的核心动作逻辑：底部采用履带式行走结构，左右两侧履带通过独立的木质轮系支撑，可实现小半径转向，适配沙地、木质桌面、短绒地毯等多种儿童常见玩耍场景的地面通过性，不会像轮式玩具一样在软质接触面出现打滑陷滞的问题；上部转台可实现360度水平回转，转台与底架之间采用木质转轴配合耐磨垫片的结构，转动阻尼适中，既不会因为过于松垮出现随意偏转，也不会因为阻尼过大导致儿童无法顺利操作；起重臂采用变幅式单臂架结构，臂架与转台之间通过铰接轴连接，可实现0到75度的仰角调节，臂架前端设置有定滑轮，通过棉线连接吊重块与侧部的手摇卷扬机构，摇动手柄即可实现吊重的升降动作，卷扬机构内置简易的棘轮止逆结构，松开手柄后吊重不会自动下坠，可在任意高度悬停，完整还原了真实起重机的起升作业逻辑。

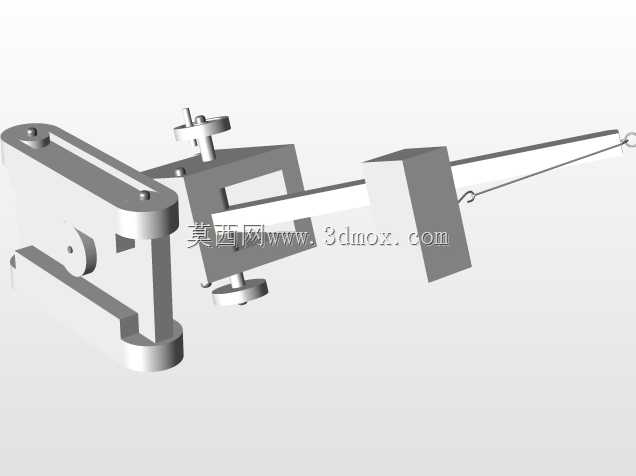

设计思路上，该产品优先考虑木质加工的工艺适配性，所有结构件均采用平面板材激光切割即可成型，无需复杂的三维曲面铣削加工，零部件的拼接位置全部采用榫卯加少量自攻螺丝紧固的方式，既保证了连接强度，也降低了组装难度；结构设计过程中特意规避了细小易脱落的零部件，所有活动部件的连接间隙均控制在3mm以内，防止儿童误吞小零件的安全风险；配重位置设置在转台尾部，采用与机身同材质的木质配重块，在最大仰角起升额定吊重时，整机重心始终落在履带支撑面的中心区域，不会出现侧翻或者后倾的问题。

外形尺寸与安装边界方面，整机装配完成后总长度控制在220mm左右，宽度110mm，起重臂处于最低收纳位置时总高度为130mm，最大起升仰角时臂端总高度为280mm，所有活动部件的运动包络均在机身投影外扩30mm的范围内，日常放置在普通儿童书桌、玩具收纳架上不会占用过多空间；履带的接地比压经过优化，在1kg以内的整机重量下，不会在木质桌面、纸质绘本等软质接触面留下压痕；吊重块采用边长30mm的立方体木质块，重量控制在50g以内，即使坠落也不会砸伤儿童或者损坏桌面物品。

在实际应用中，该结构除了作为成品玩具使用外，也可作为木质DIY套件的设计原型，用户可根据自身需求更换不同的表面涂装，或者调整臂架长度、履带宽度等参数，适配不同年龄段儿童的使用需求；其结构中包含的铰接、滑轮传动、棘轮止逆、履带行走等基础机械结构，也可作为机械启蒙教学的直观演示模型，帮助低龄学习者理解基础机械原理，相比塑料材质的同类玩具，木质材质的质感更温润，也更适合作为手工创作的载体。
